Вентмашины для Умного Дома EasyHome

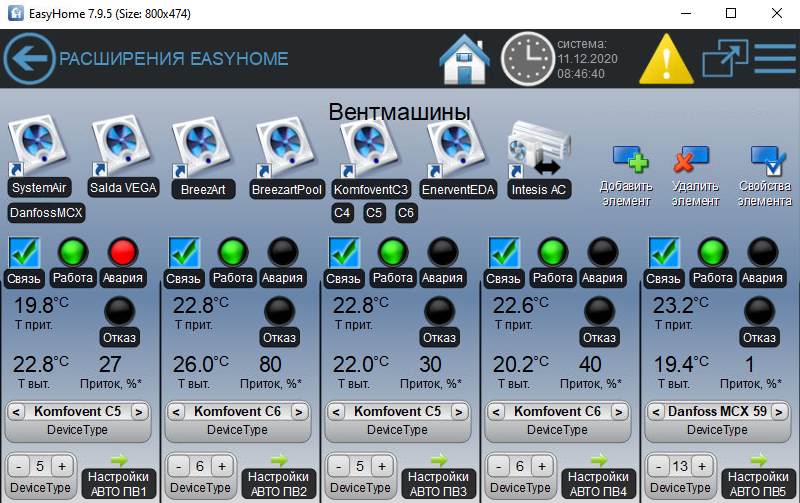

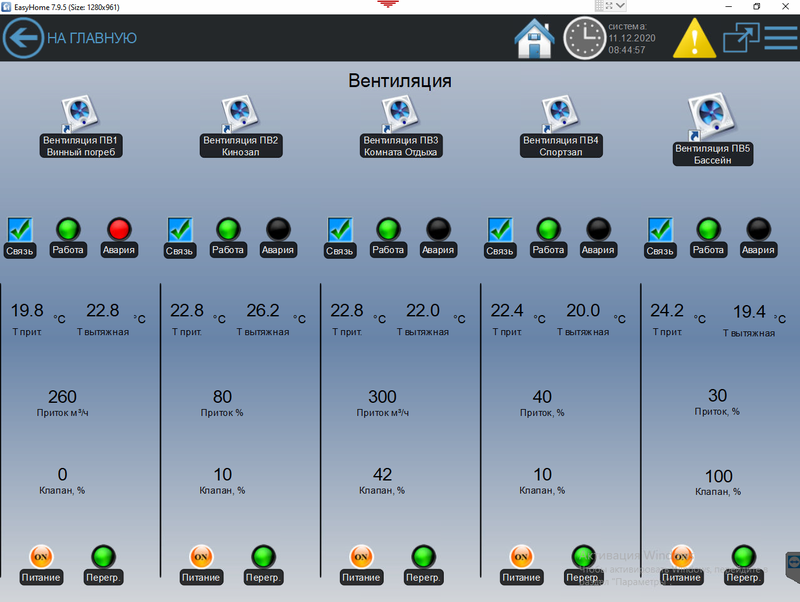

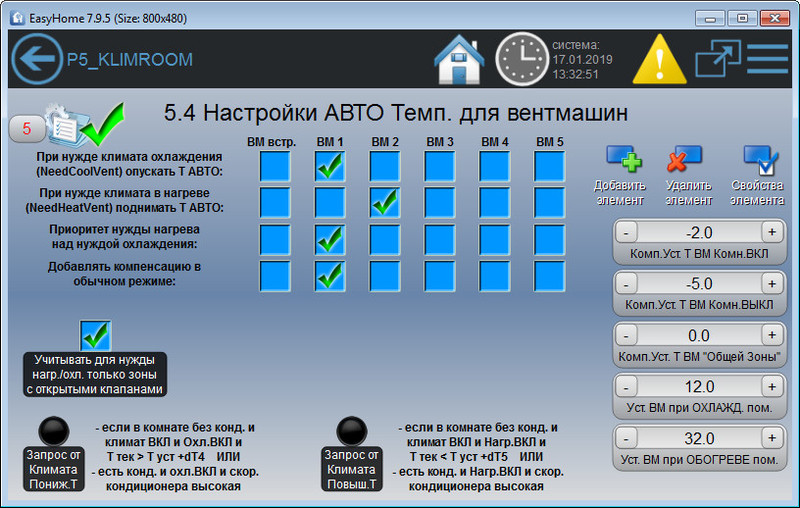

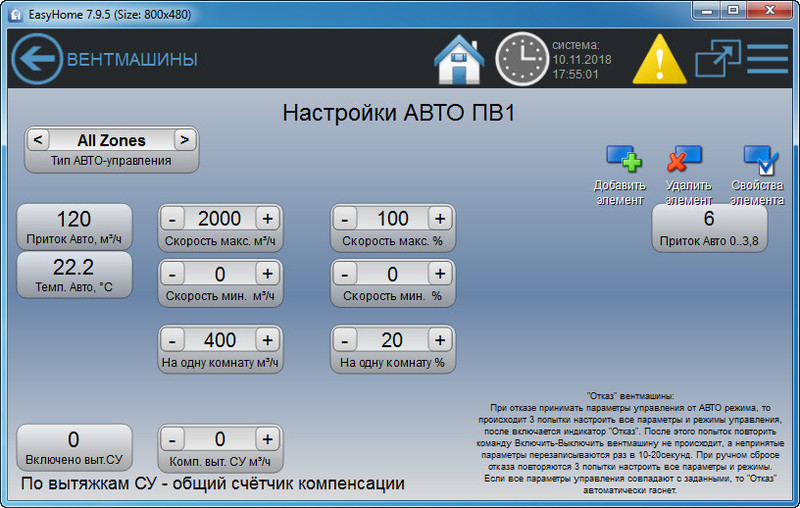

Вентиляция необходима в любом современном здании, система EasyHome позволяет гибко управлять скоростью и температурным режимом для максимального комфорта и энергоэффективности. Возможна привязка вентустановки к отдельному помещению или к группе помещений одновременно по усреднённым требованиям климата в них. Система позволяет вести мониторинг базовых параметров и своевременно получать сообщения об необходимости обслуживания или неисправностях агрегатов. Базовая функциональность определяется самой вентустановкой и встроенным управляющим контроллером поставляемым в комплекте. К одному контроллеру системы Умного Дома EasyHome можно подключать до 5ти вентустановок по интерфйесу RS485 и одну для прямого управления элементами вентмашины.

Интеграция выполнена по интерфйесу RS485 по протоколу ModbusRTU со следующими типами устройств:

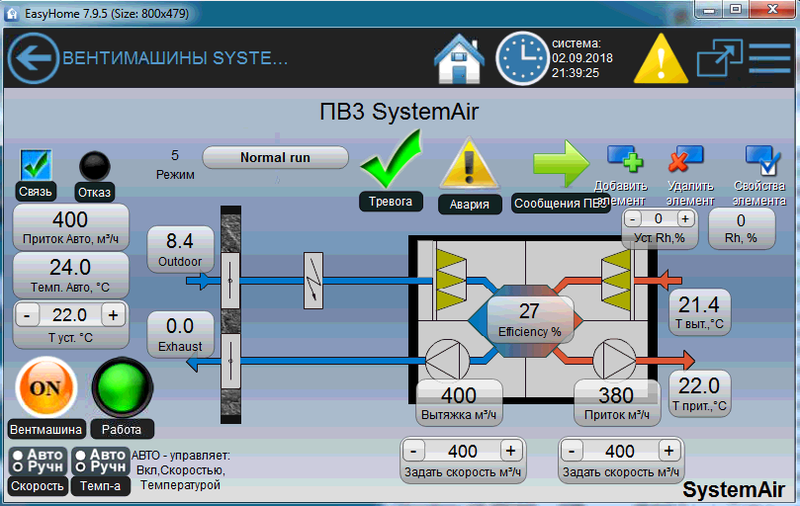

SystemAir.com	Модели и описание:	Примечания:

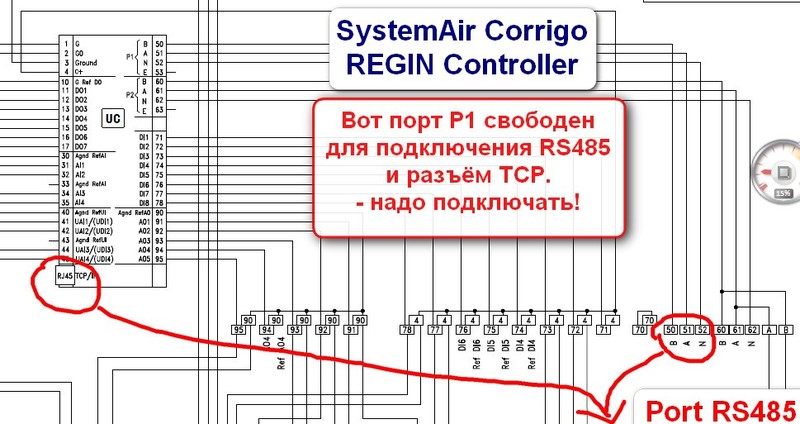

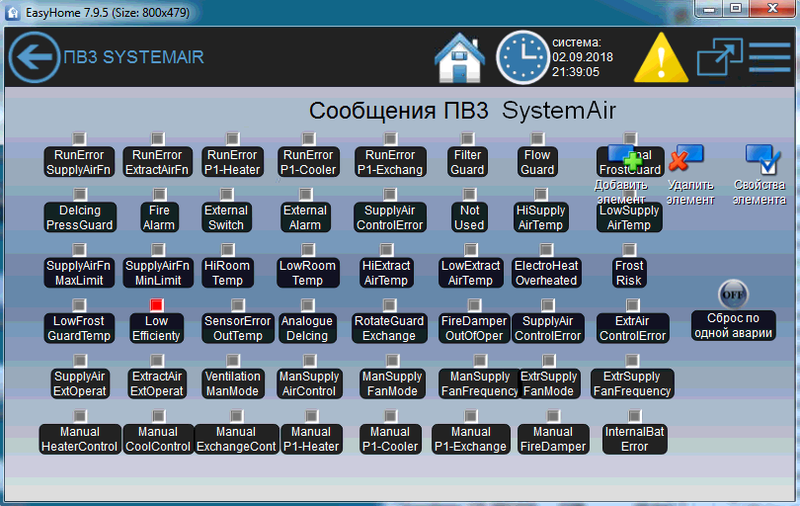

	Серии TOPVEX, Frivent и другие с контроллерами: Corrigo 3.X, E28x, и др. с портом RS485: - Включение и выключение - Плавная регулировка потока от 0 до 5100м.куб. в час - Раздельная регулировка скорости притока и вытяжки - Задание уставки температуры и влажности - Мониторинг температур притока, вытяжки - Мониторинг температур уличной, выброса - Мониторинг режима, фильтра, аварий - Сброс аварий	- Могут иметь название SystemAir или Corrigo или только E28x. - По умолчанию скорость 9600 8N2 ModbusRTU Adess 1 - Серия вентмашин SystemAir SAVE требует написания отдельного драйвера! (Имеет другой встроенный контроллер)

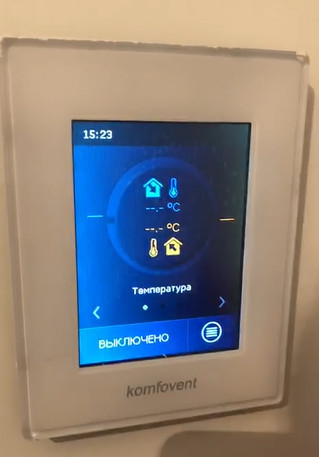

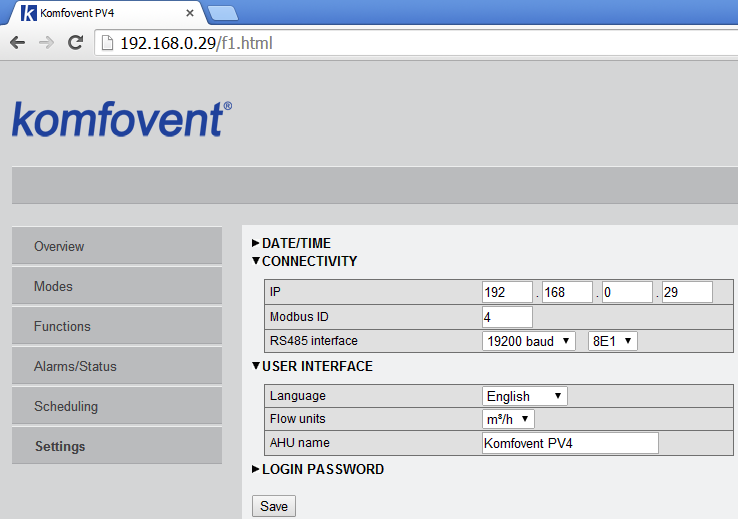

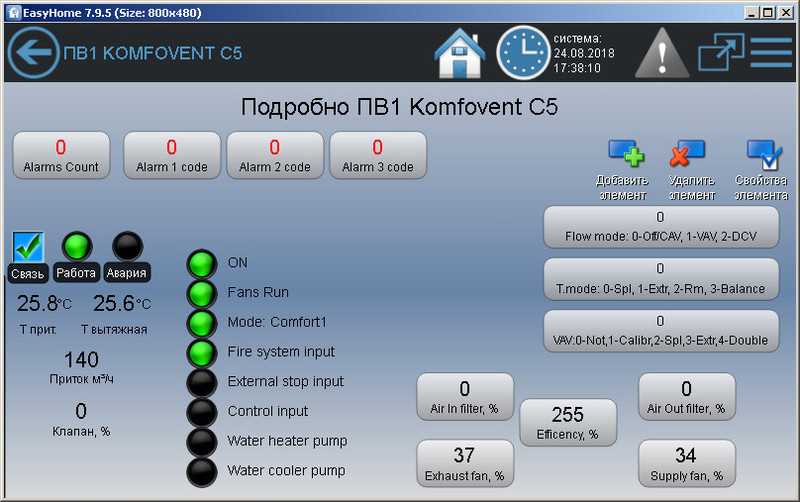

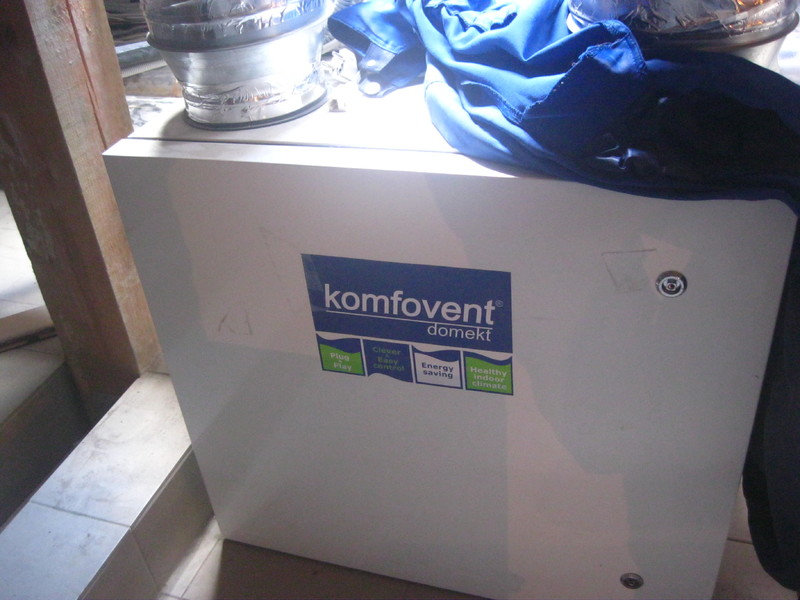

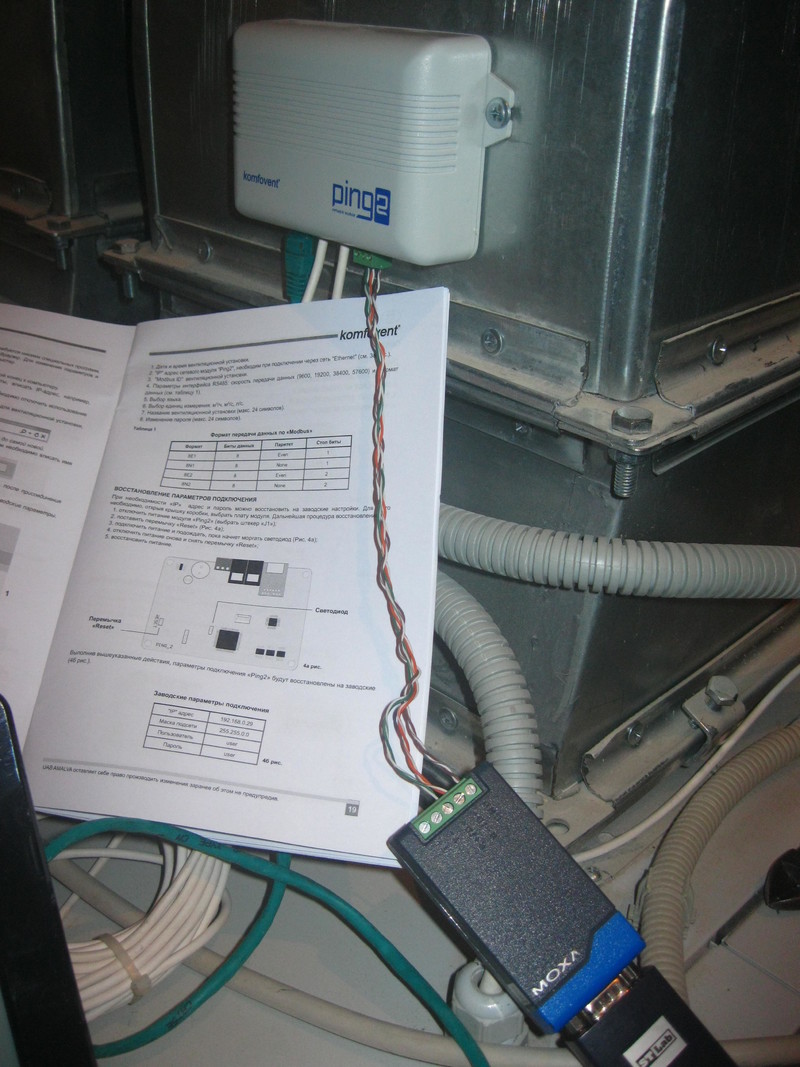

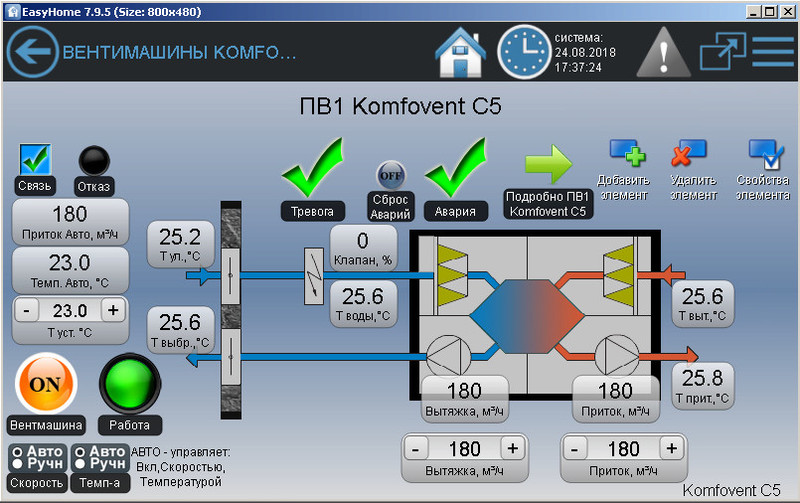

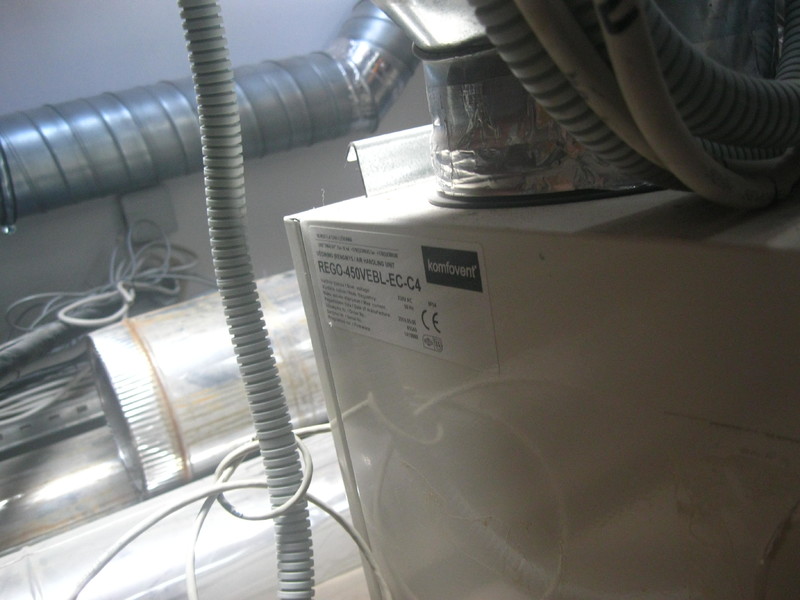

Komfovent.com	Доступно у контроллеров вентмашин:	C3	C4	C5	C6

	Включение и выключение	+	+	+	+
	Плавная регулировка скорости		20..100%	м.куб. в час	20..100%
	Ступенчатая регулировка скорости	1,2,3
	Раздельное упр-е притоком и вытяжкой	-	+	+	+
	Индикатор скорости потока	м.куб. в час	0..100%	м.куб. в час	0..100%
	Задание уставки температуры	+	+	+	+
	Температура притока	+	+	+	+
	Температура вытяжки	+		+	+
	Температура уличная			+	+
	Температура выброса			+
	Температура теплоносителя	+	+	+	+
	Мониторинг режима	+	+	+	+
	Мониторинг фильтра, аварий	+	+	+	+
	Мониторинг нагревателя	+	+	+	+
	Мониторинг рекуператора			+	+
	Дистанционный сброс аварий			+	+
	Параметры связи по умолчанию:	19200 8E1 Adress 20		19200 8E1 Adr1

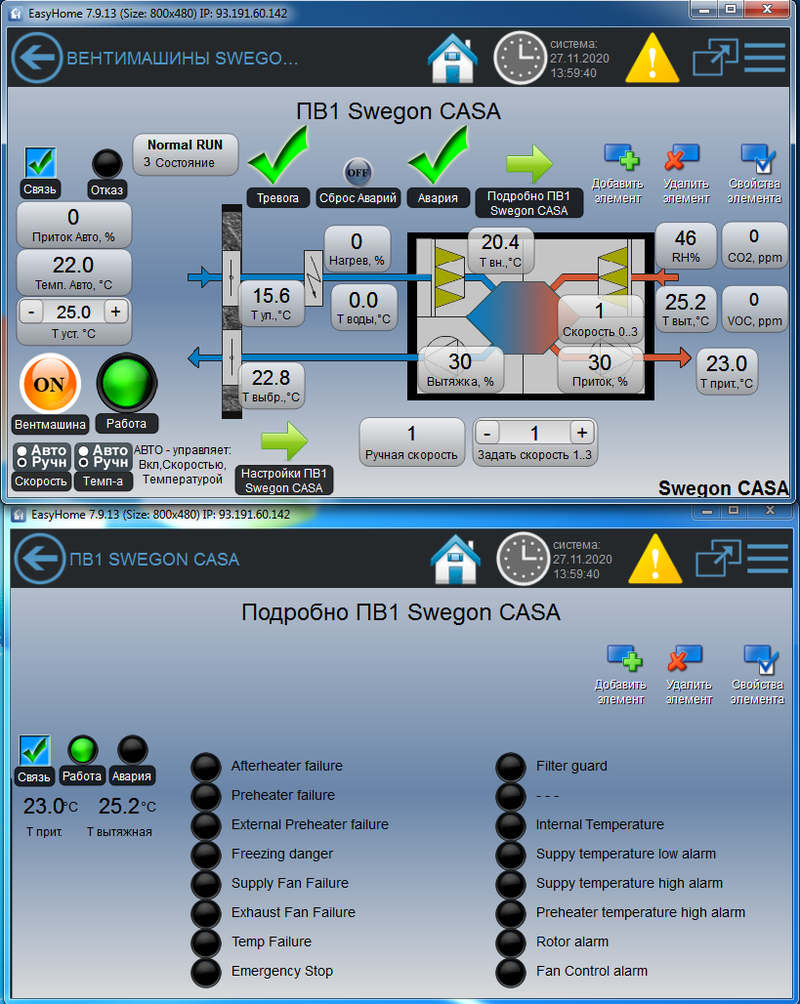

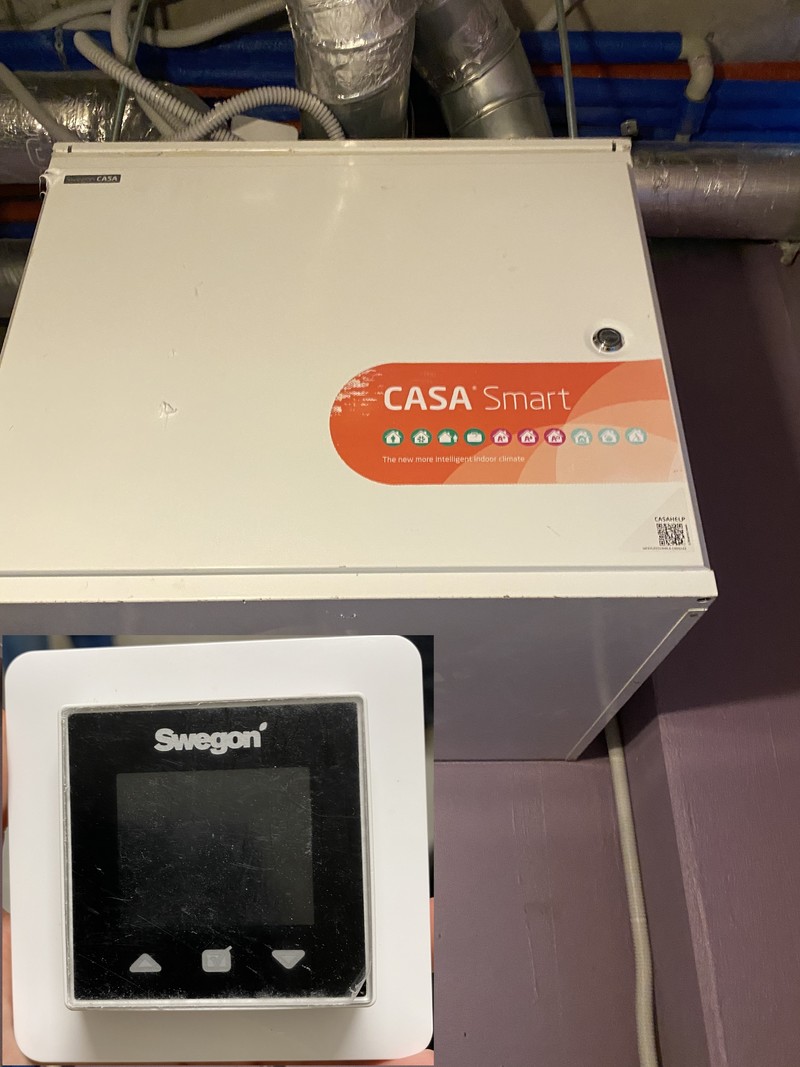

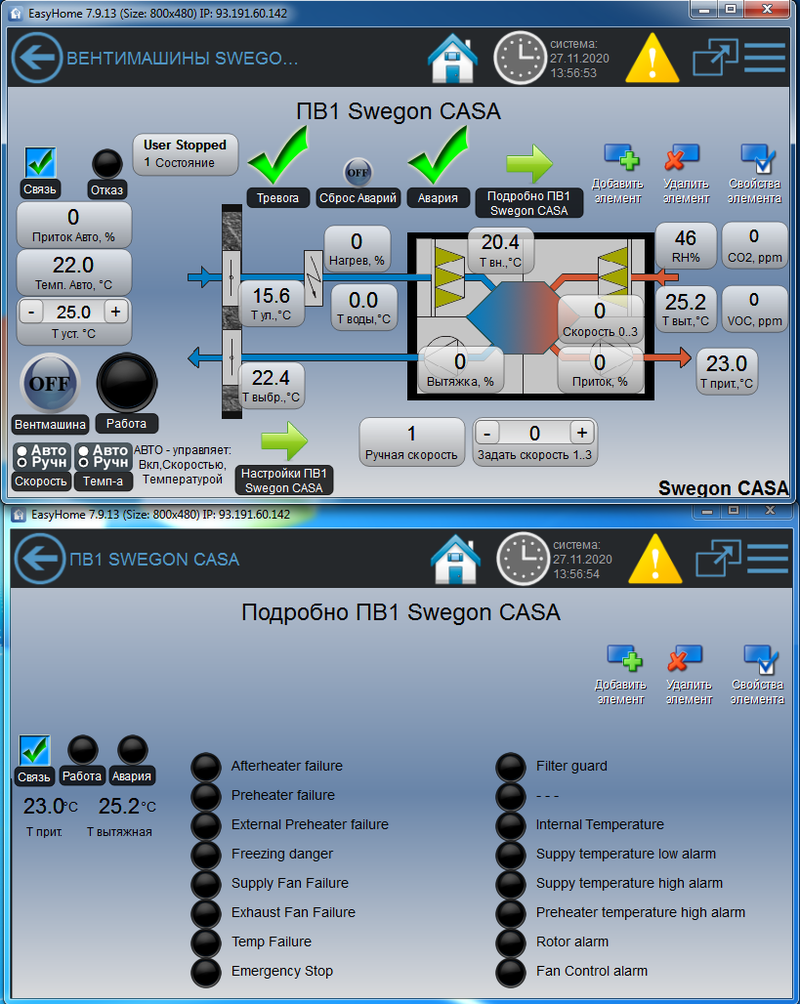

Swegon.com	Доступно у вентмашин серий:	CASA	GOLD
		Через адаптер Swegon SEM	Ожидается!
	Включение и выключение	+	+
	Плавная регулировка скорости		20..100%
	Ступенчатая регулировка скорости	1,2,3
	Раздельное упр-е притоком и вытяжкой	-	+
	Индикатор скорости потока	0..100%	?
	Задание уставки температуры	+	?
	Температура притока, вытяжки	+	?
	Влажность вытяжного воздуха	+	?
	Температура уличная, выброса	+	?
	Температура теплоносителя	+	?
	Мониторинг режима	+	?
	Мониторинг фильтра, аварий	+	?
	Мониторинг нагревателя	+	?
	Мониторинг рекуператора	-	?
	Дистанционный сброс аварий	+
	Параметры связи по умолчанию:	38400 8E1 Adress 1

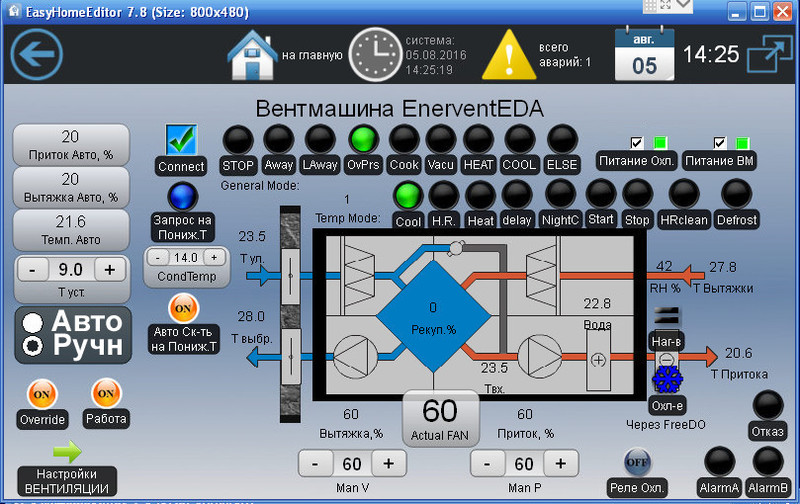

Enervent.com		Модель и описание:		Примечания:

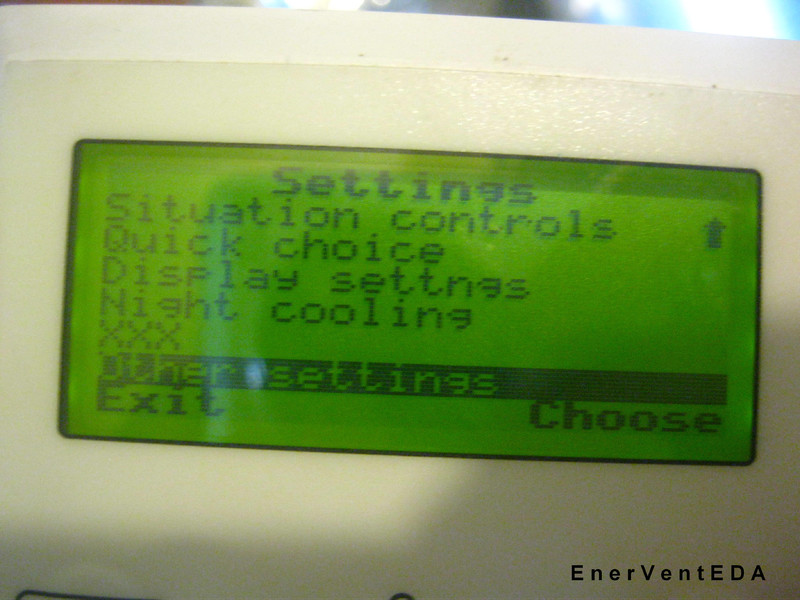

		- Включение и выключение - Плавная регулировка потока от 0 до 100% - Раздельная регулировка притока и вытяжки - Задание уставки температуры - Мониторинг температур притока, вытяжки - Мониторинг температур уличной, выброса - Мониторинг температуры теплоносителя - Мониторинг рекуператра и валажности - Мониторинг режима, фильтра, аварий		- Драйвер отлажен на вентмашине с пультом EDA (2014 год). - На новых пультах eWind и eAir не тестировался, но протокол такой же (2018 год). - По умолчанию скорость 19200 8N1 - Разъём RJ11

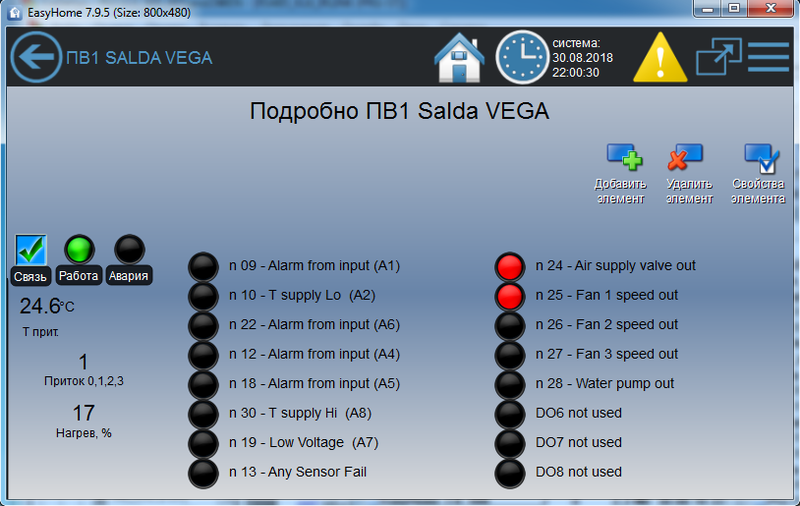

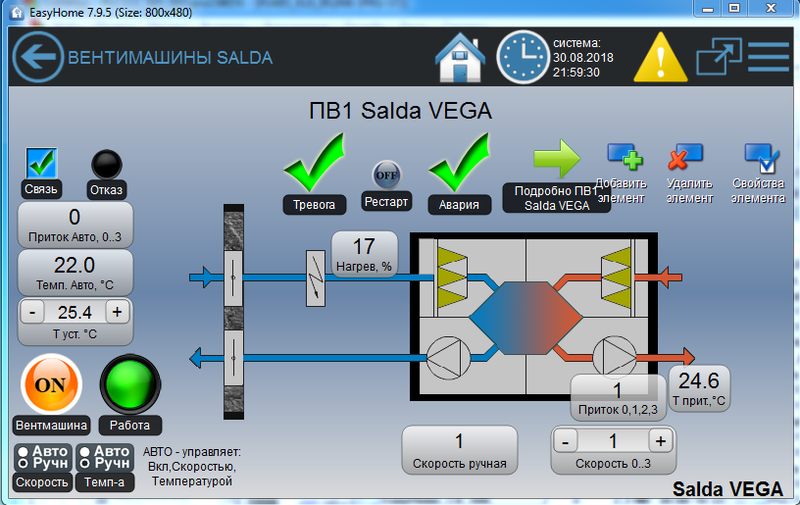

Salda.lt	Доступно у вентмашин серий:	VEGA	RIS EKO3.0

	Включение и выключение	+	+
	Ступенчатая регулировка скорости	1,2,3	1,2,3
	Индикатор скорости потока	0,1,2,3	0,1,2,3
	Индикатор скорости вытяжки		0,1,2,3
	Задание уставки температуры	+	+
	Температура притока	+	+
	Температура вытяжки		+
	Влажность воздуха вытяжки		+
	Температура уличная, выброса		+
	Температура теплоносителя		+
	Мониторинг нагревателя	+	+
	Мониторинг фильтра, аварий	+	+
	Дистанционный сброс аварий	+
	Параметры связи по умолчанию:	19200 8N1 (RJ11)

Shuft.ru	Доступно у вентмашин серий:	SWIFT (см. Syberia5.x)	UniMAX (SALDA RIS)

	Включение и выключение	+	+
	Ступенчатая регулировка скорости	1,2,3	1,2,3
	Индикатор скорости потока	0,1,2,3	0,1,2,3
	Индикатор скорости вытяжки	-	0,1,2,3
	Задание уставки температуры	+	+
	Температура притока	+	+
	Температура вытяжки	+	+
	Влажность воздуха вытяжки	+	+
	Температура уличная, выброса		+
	Температура теплоносителя	+	+
	Мониторинг нагревателя	+	+
	Мониторинг фильтра, аварий	+	+
	Дистанционный сброс аварий	+
	Параметры связи по умолчанию:	115k 8N1 (pins)	19k 8N1 (RJ11)

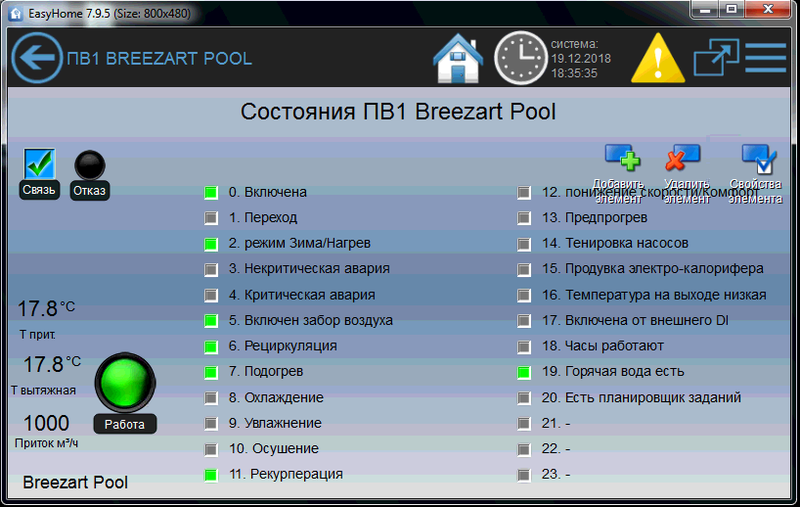

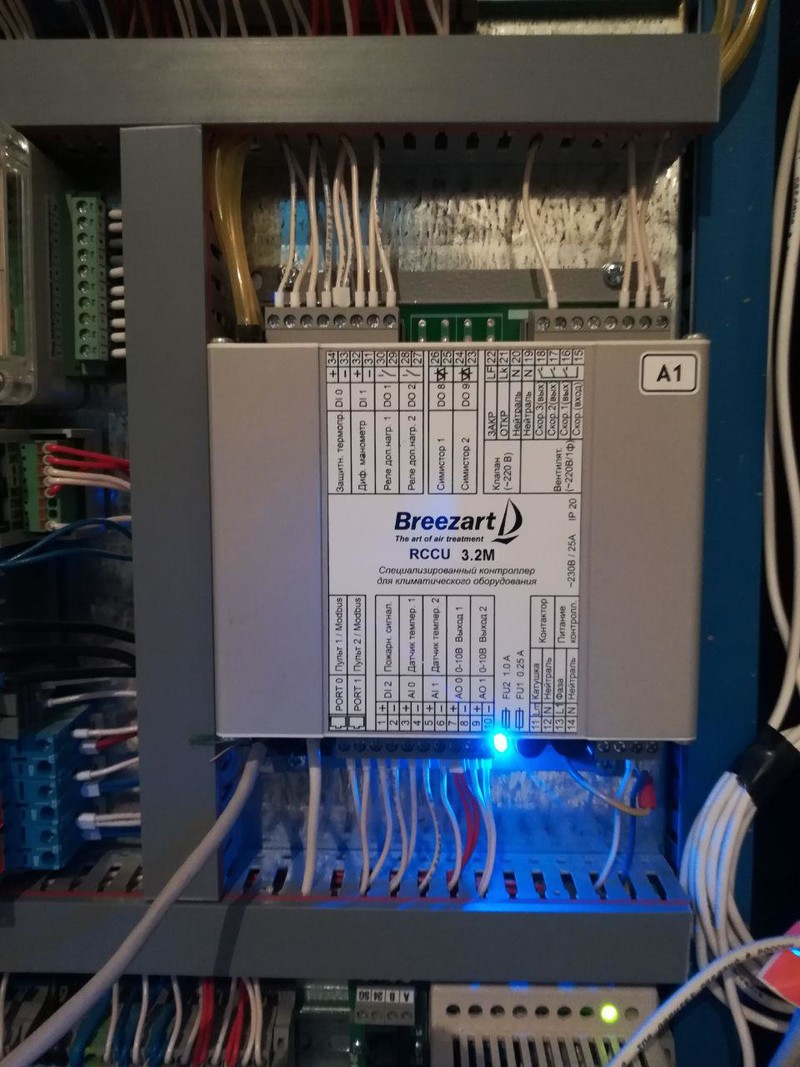

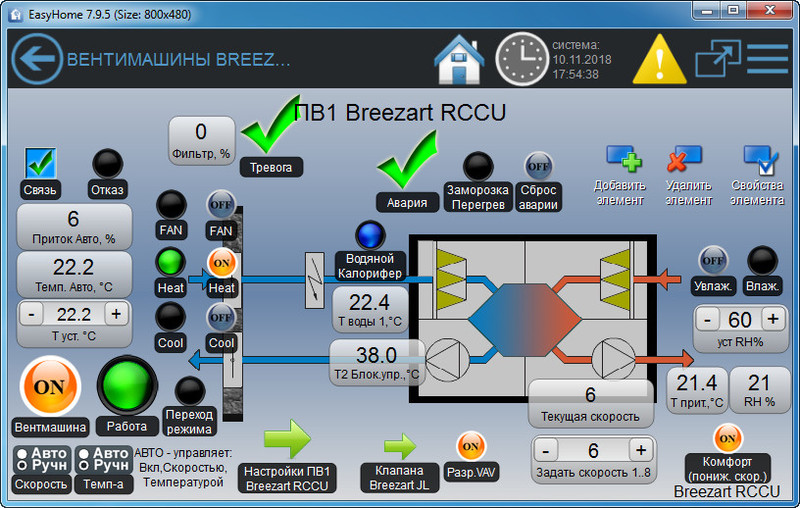

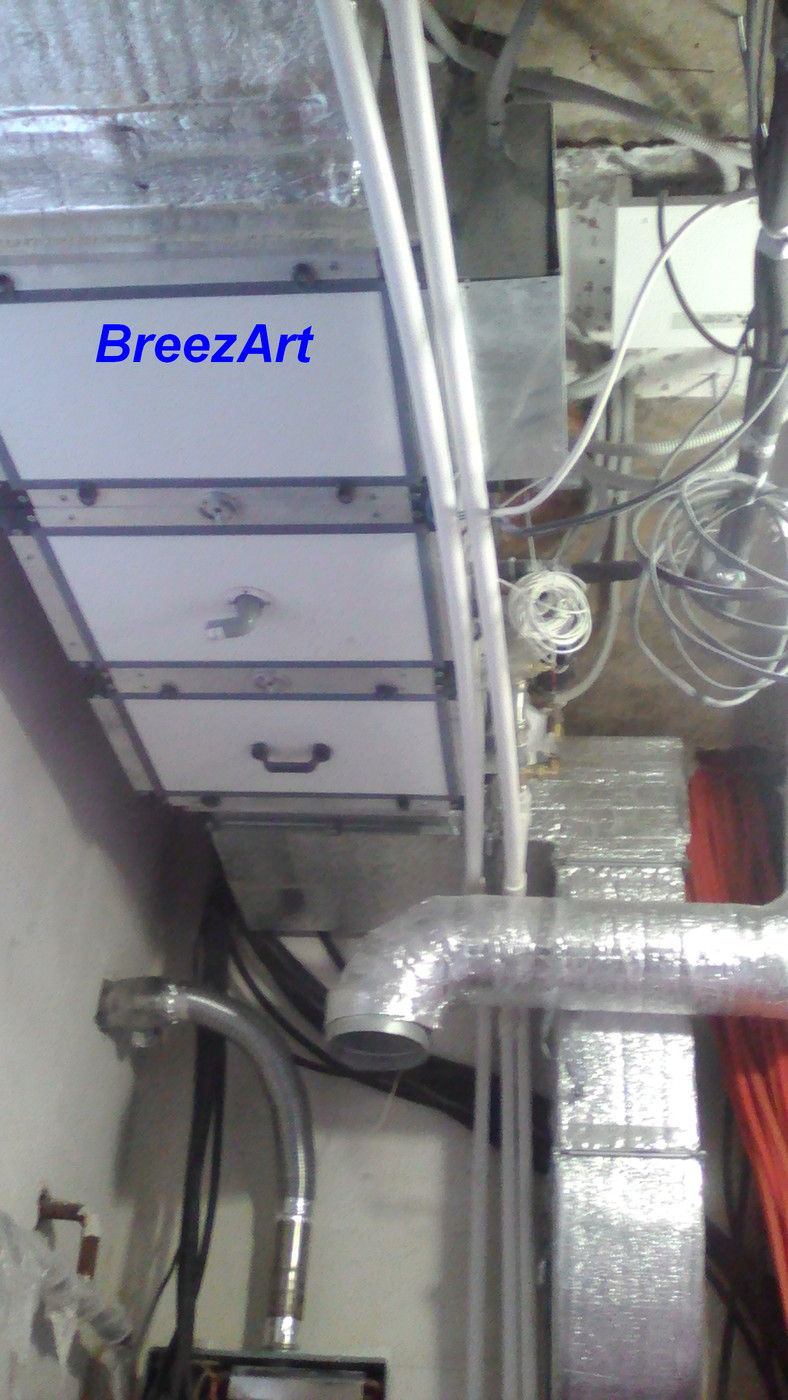

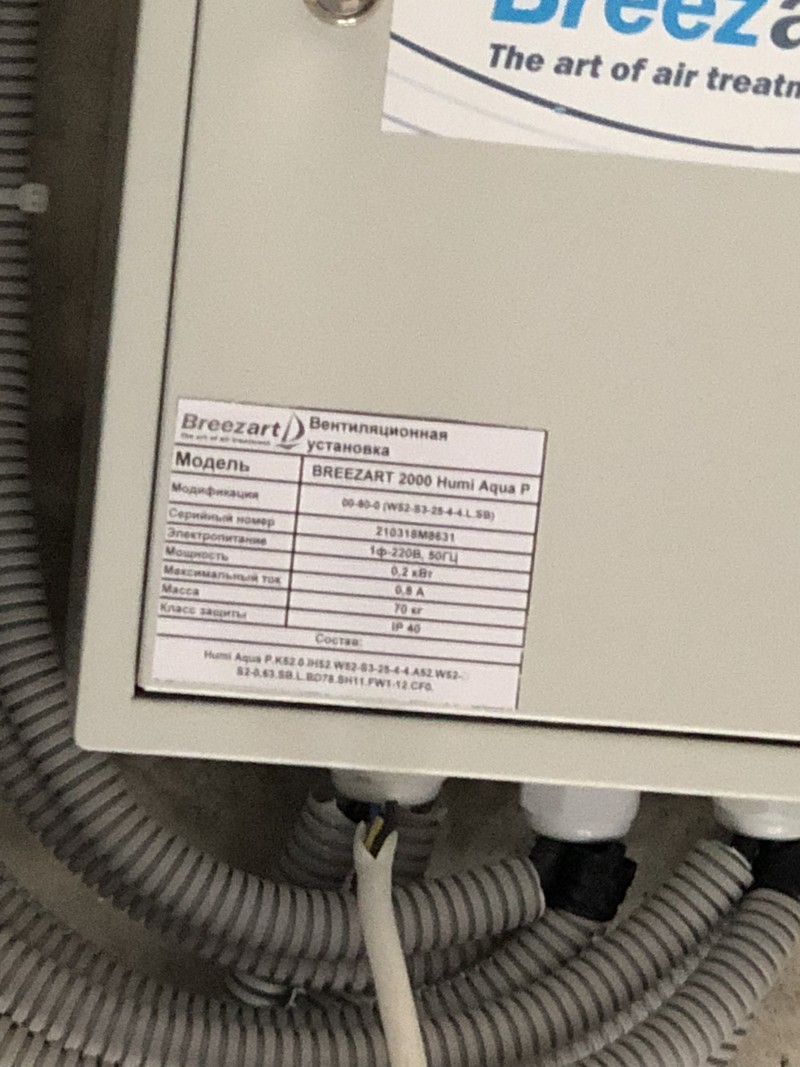

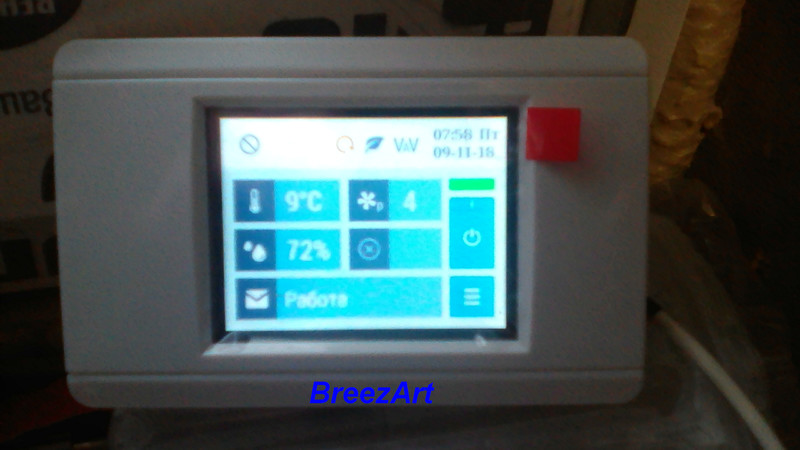

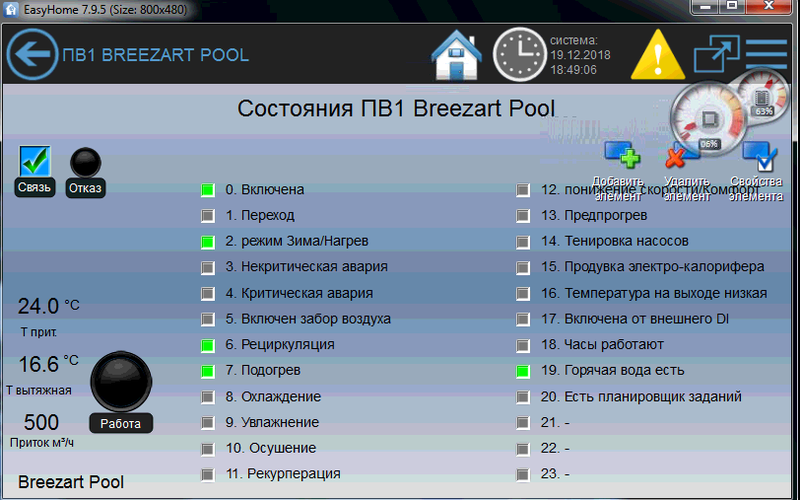

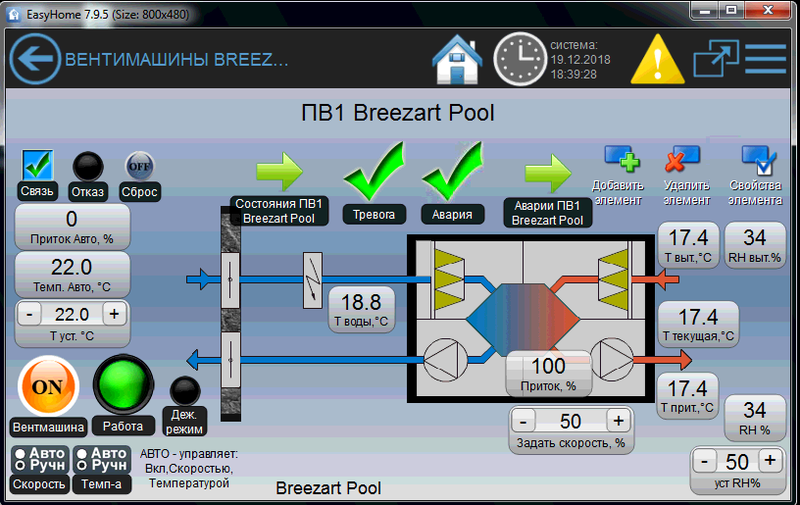

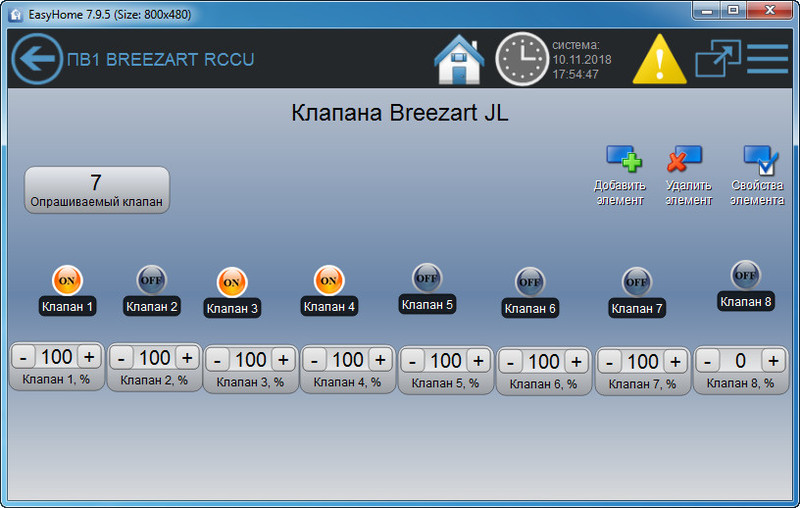

BreezArt.ru	Доступно у контроллеров вентмашин:	RCCU 3.22 (- 2018год)	RCCU 3.2M2 POOL	JL2xx (c 2019года)

	Включение и выключение	+	+ дежурный режим	+ дежурный режим
	Регулировка скорости	1,2..8	0/50/100%	0..100%
	Индикатор скорости потока	0,1,2..8	0/50/100%	0..100%
	Задание уставки температуры	+	+	+
	Задание уставки влажности	+	+	+
	Температура притока	+	+	+
	Температура вытяжки		+	+
	Температура уличная, выброса
	Температура теплоносителя	+	+	+
	Мониторинг нагревателя
	Мониторинг фильтра, аварий	+	+	+
	Дистанционный сброс аварий	+	+	+
	Параметры связи по умолчанию:	19200 8E1 Adress 1 ТОЛЬКО ! (вместо пульта)

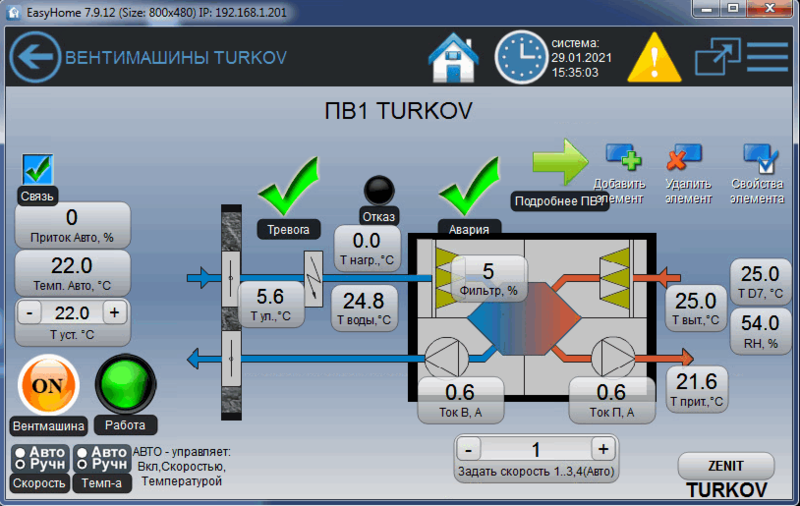

Turkov.ru		Модели: CAPSULE, I-VENT, BLOCK, ZENIT
		- Включение и выключение - Ступенчатая регулировка потока 1..3, АВТО - Задание уставки температуры - Мониторинг температур притока, вытяжки - Мониторинг температур уличной, промежуточной - Мониторинг температуры теплоносителя - Мониторинг валажности вытяжного воздуха - Мониторинг режима, фильтра, кода аварии - Индикатор тока питания моторов притока и вытяжки

GTCcontrollers.com	Доступно в зависимости от конкретной вентмашины:
Контроллер Syberia 5.x устанавливается в вентустановки без "родной автоматики": - SHUFT Swift (уточняйте) - Ventmachine Sattelite КОЛИБРИ
	Включение и выключение	+
	Ступенчатая регулировка скорости	1,2,3..,10 (для скоростей преднастройка 0-100% )
	Индикатор скорости потока	0,1,2,3..,10
	Индикатор скорости вытяжки	0,1,2,3..,10
	Задание уставки температуры	+
	Температура притока	+
	Температура вытяжки	+
	Влажность воздуха вытяжки	+
	Температура уличная, выброса
	Температура теплоносителя	+
	Мониторинг нагревателя	+
	Мониторинг фильтра, аварий	+
	Дистанционный сброс аварий
	Параметры связи по умолчанию:	115200 8N1; Adr 1; 2 pins; Вместо пульта OAZIS ?

Прямое управление вентиляционной установкой DirectVent

- может контроллировать общирный класс вентиляционных установок без собственного контроллера управления, например:

Electrolux.ru	Модель и описание:

	Серии STAR EPSV и другие вентустановки ЛЮБЫХ ПРОИЗВОДИТЕЛЕЙ с простыми контроллерами или вообще без автоматики. Управление происходит напрямую: - Включение и выключение - Плавная регулировка потока от 0 до 100% - Раздельная регулировка скорости притока и вытяжки - Задание уставки температуры - Мониторинг T притока, вытяжки, забора, выброса - Заслонки уличного канала - Мониторинг фильтра - Мониторинг аварий - Управление доп. нагревателем / охладителем	Набор автоматики может сильно варьироваться от необходимых функций и особенностей: Необходимо для интеграции управления: - реле или контактор - выход DO - регулятор или частотник - выход AO - отдельные комплекты на вентиляторы - нагреватель и регулятор - выход AO - датчики температуры - входы AI - привода механизации - выходы DO - датчик давления 0-10в - вход AI - датчик обмерзания и др. - входы DI - реле или контакторы - выходы DO

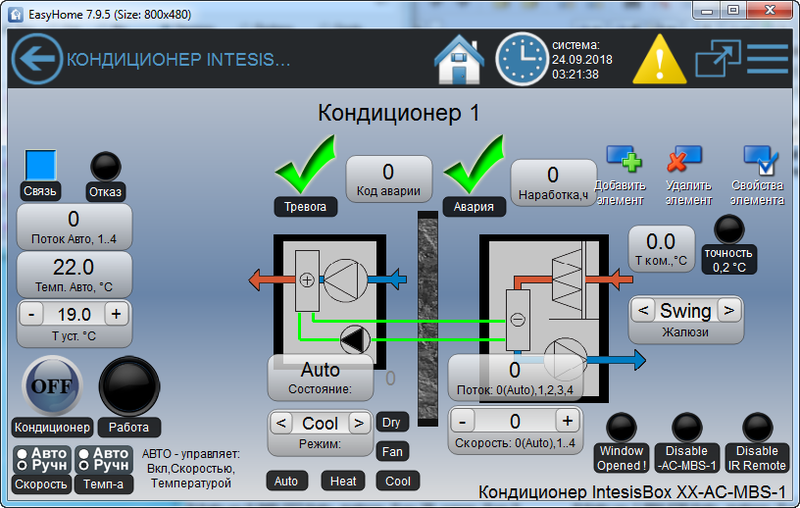

Роль вентмашины может выполнять центральный кондиционер с забором свежего воздуха, управление по RS485:

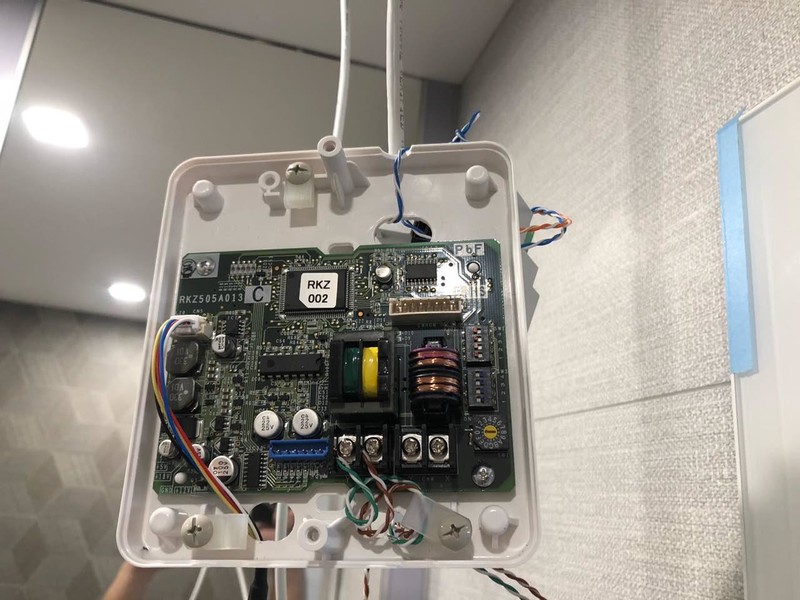

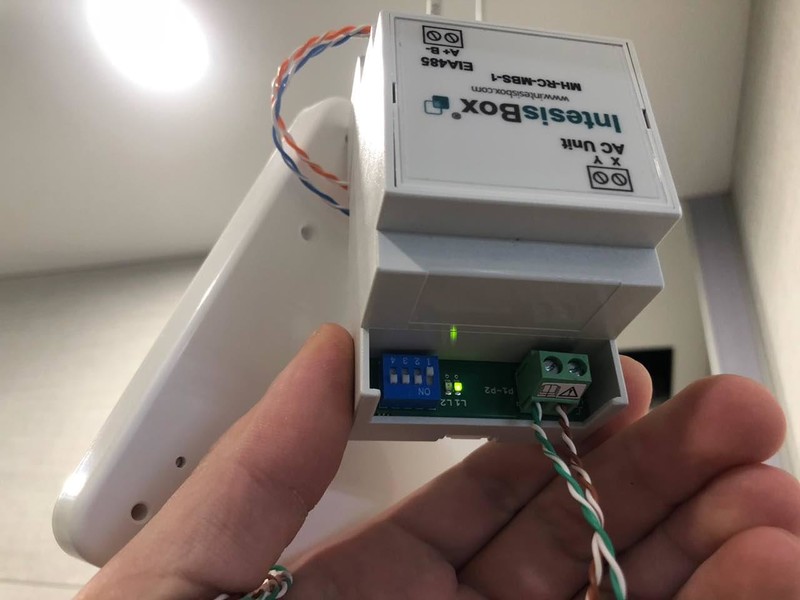

IntesisBox.com/hvac/

Интегрированы в систему модели совместимые с шлюзом
IntesisBox XX-AC-MBS-1 :
Mitsubishi, Daikin, Fujitsu, Hitachi, Hisense,
LG, Midea, Panasonic, Samsung, Toshiba

- Включение и выключение
- Ступенчатая регулировка скорости 1,2,3,4
- Задание уставки входной температуры
- Мониторинг входной температуры
- Задание режима обогрев/охлаждние/вентилятор
- Мониторинг фильтра, аварий

Так же существует ряд свободно-программируемых контроллеров для автоматики вентиляции. Для них создаётся индивидуальная программа и таблица регистров ModbusRTU/TCP производителем/установщиком вентиляционного оборудования. Для интеграции такого вентиляционного оборудования в систему УмныйДом EasyHome требуется описание реализованной таблицы регистров от производителя/установщика и индивидуальное написание и отладка программного драйвера, примеры таких контроллеров:

Carel pCO	Примечания
	Требуется плата-переходник на RS485 - PCOS004850 - устанавливается внутрь корпуса - ModbusRTU

Danfoss MCX
	Разъём RS485 с ModbusRTU встроен

Segnetics Pixel
	Разъём RS485 с ModbusRTU встроен, но может быть занят модулями расширения. Может быть подключен переходник Ethernet PNA, который обеспечивает связь по ModbusTCP.

Zentec
	Разъём RS485 с ModbusRTU встроен, но может быть занят модулями расширения.
