Встроенные функции управления климатом в системе Умный Дом EasyHome:

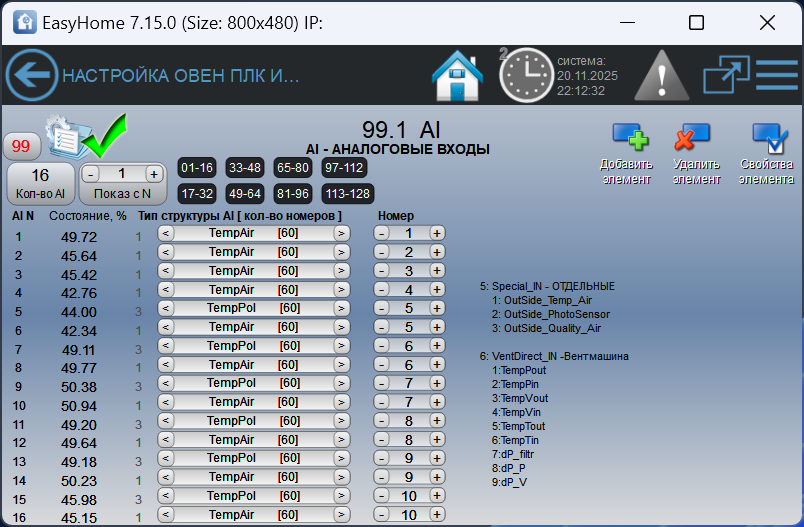

Физические входы (названия типов): |
кол-во |
||||
 |
IN.TempAir |
60 |
- входы комнатной температуры воздуха Т 0..+50C (-50..150С) | ||
 |
IN.QualityAir |
60 |
- входы комнатной влажности RH 0..100% или других измерителей | ||
| |
IN.TempPol |
60 |
- входы комнатной температуры пола Т 0..+50C | ||
  |
IN.TempPLUS
|
60
|
- клавиши изменения желаемой температуры на 1С | ||
 |
IN.Termostat
|
60
|
- входы управления с внешних термостатов - входы выключателя внешнего термостата |
||
 |
IN.OutSide_Temp_Air
|
1
|
- вход уличной температуры Т -50..+50C - вход уличной влажности RH 0..100% |
||

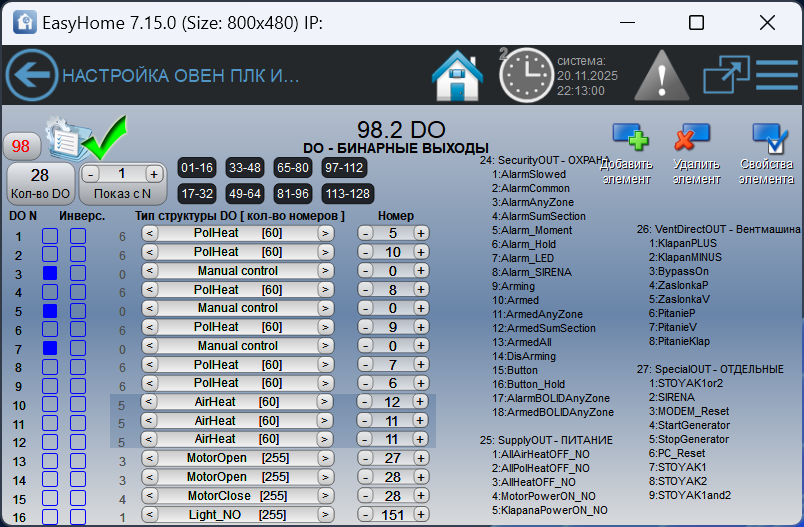

Физические выходы (названия типов): |
кол-во |
||||
 |
OUT.AirHeatPID |
60 |
- отопление воздуха - ПИД РЕГУЛЯТОР 0-100% | ||
OUT.AirHeat |
60 |
- отопление воздуха - НАГРЕВ (ТЕРМОСТАТ или ШИМ) | |||
  |
OUT.PolHeat |
60 |
- отопление пола - НАГРЕВ (ТЕРМОСТАТ или ШИМ) | ||
OUT.AirHeatFAN_Lo
|
60
|
- управление ВЕНТИЛЯТОРОМ КОНВЕКТОРА |
|||
  |
OUT.KlapanP |
60 |
- Клапана зональной системы вентиляции | ||
  |
OUT.AirChillerON
|
60
|
- управление Включением ОХЛАДИТЕЛЯ (Чиллера) - управление Вентилятором ОХЛАДИТЕЛЯ (Чиллера) |
||
OUT.AllAirHeatOFF
|
1
|
- сигнал выключения всех радиаторов - сигнал выключения всех тёплых полов - сигнал выключения всех нагревателей |
|||
Базовые функции:
1) Управление радиаторами по датчику температуры воздуха по принципу программируемого термостата, или по ПИД алгоритму синалом 0-10В или по ШИМ алгоритму (широтно-импульсной модуляцией), возможно управление мощностью нагрева радиаторов 0-100% по ШИМ алгоритму без датчика комнатной температуры.
2) Управление тёплыми полами по датчику температуры пола по принципу программируемого термостата, или управление мощностью нагрева полов 0-100% по ШИМ алгоритму (широтно-импульсной модуляцией) без датчика температуры пола.
3) Управление конвекторами с автоматическим плавным или ступенчатым регулированием скорости вентилятора. Управление чиллерами со ступенчатым или плавным регулированием скорости вентилятора.
4) Режим незамерзания всех контуров в режиме выключенного отопления - поддержание температуры не менее общих уставок ECO режима для зон воздуха и зон пола.
5) Автоматического запуска и выключения климата и вентиляции по датчику движения или на установленное количество 0.5 - 127 часов или недельному расписанию.
6) Возможность работы обогрева с приоритетом нагрева помещения тёплыми полами или несколькими разными источниками тепла (несколькими ступенями) с приоритетным порядком.
7) Автоматический режим управления кондиционерами на охлаждение и обогрев с автоматическим определением ступеней потребности работы в контуре с нагревателями воздуха и пола. Диаграмма работы АВТО-КЛИМАТА KlimateProgram.pdf .

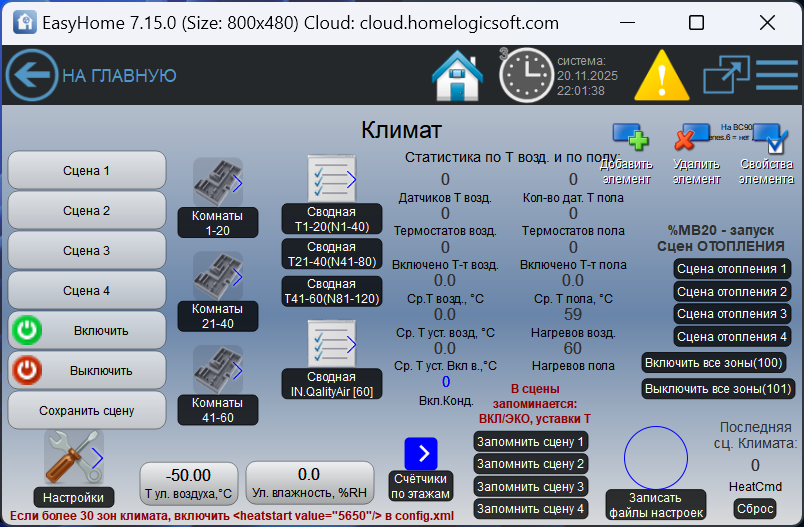

8) Глобальные сцены климата - 4 глобальные комбинации по комнатам с запоминанием температурных уставок, состояния Вкл-ECO . И две фиксированные глобальные зоны климата - Включить всё и Выключить всё по всем помещениям не исключениям.
9) Индикация реально используего нагрева для поддержания необходимой температуры в каждой зоне климата воздуха и пола по измеренной длительности включенного и выключенного состояния термостата.
10) Возможность отключения питания общего насоса контура воздуха и/или контура пола при выключении всех отдельных зон нагрева.
Дополнительные функции:
1) Работа по дополнительным внешним термостатам с контролем незамерзания и переключателем системы управления.
2) Счётчики количества включенных термостатов и средних температур по этажам (до 7ми).
3) Выделение зон "исключений" на которые не действуют глобальные сцены, автоматическое переключение режимов климата и они не учавстсвуют в счётчиках.
4) Связка зон разных контуров по единой уставке температуры для зон с общим воздушным объёмом.
5) Погодозависимая индивидуальная корректировка показаний датчиков температуры воздуха комнат.
6) Выдача запросов на пониженную или повышенную температуру подачи воздуха системе вентиляции.
7) Выделение зон полного для выключения нагревателей без функции незамерзания.
8) Мониторинг исправности датчиков температуры, достижения-отклонения от заданной температуры, средних температур.
9) Привязка зоны климата к одной из двух глобальных зон общей вентиляции.
10) Работа в связке с системой ограничения потребления электронагрузок в разделе Электроснабжения.
11) Ряд статистических параметров по работе системы доступных в разделе Статистика
