Встроенные функции прямого управления вентмашиной в системе Умный Дом EasyHome:

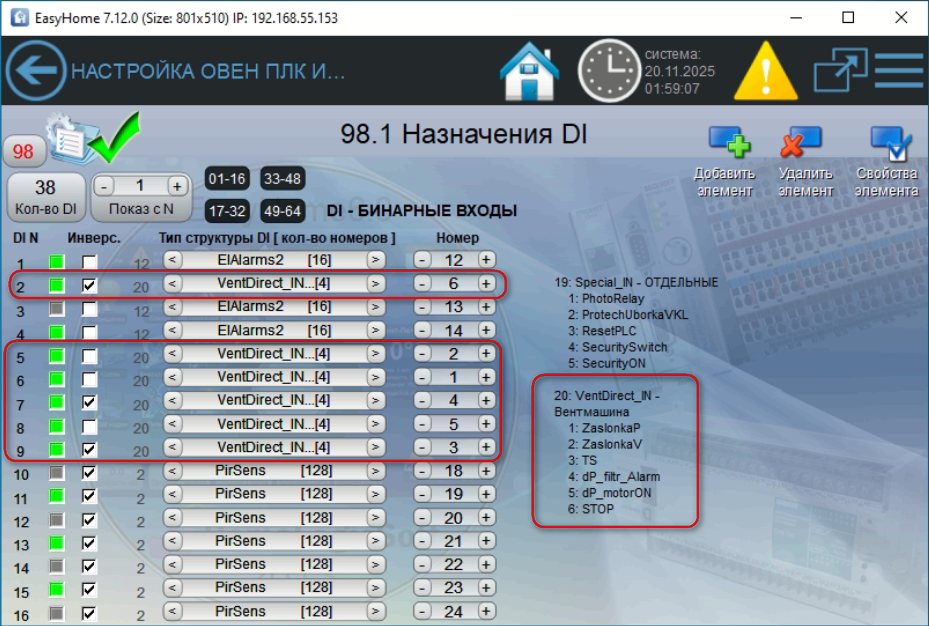

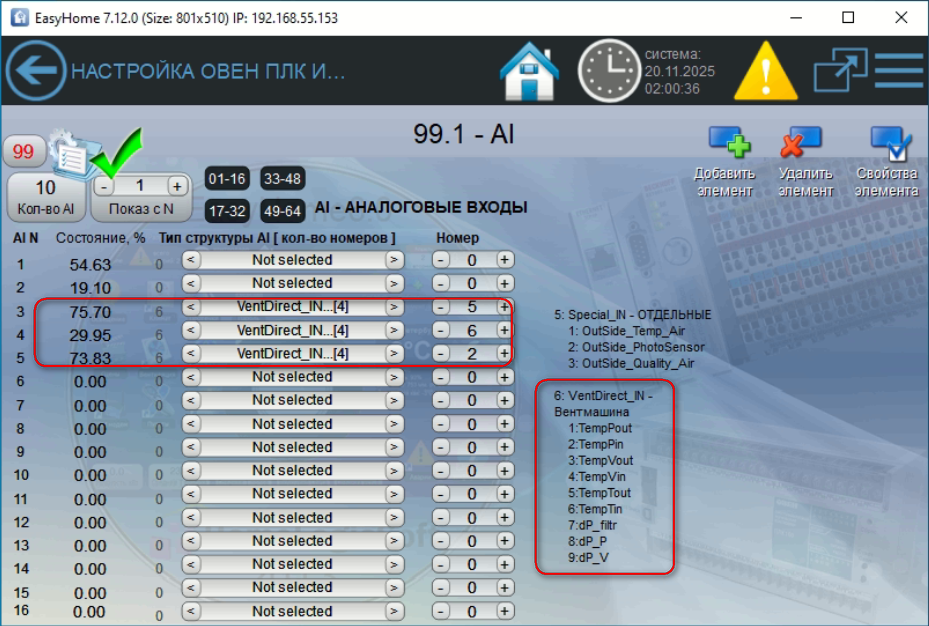

Физические входы (названия типов):



кол-во




IN.VitjazhkiIN



8 DI

  - входы с включателей-выключателей ВЫТЯЖЕК

Физические входы для прямого управления оборудованием ВЕНТМАШИНЫ:



IN.ZaslonkaP
IN.ZaslonkaV
IN.TS
IN.dP_filtr_Alarm
IN.dP_motorON




1 DI
1 DI
1 DI
1 DI
1 DI

Вход бинарного сигнала с датчиков :
 - Заслонка притока закрыта
 - Заслонка вытяжки закрыта
 - Авария по замерзанию
 - Засор фильтра
 - Нет давления / нет фактической работы мотора



IN.TempPout
IN.TempPin
IN.TempVout
IN.TempVin
IN.TempTout
IN.TempTin




1 AI
1 AI
1 AI
1 AI
1 AI
1 AI

Входы аналоговых датчиков температуры воздуха:
 - Приток с улицы в рекуператор Т -50С..50°С
 - Приток в помещение Т -50С..50°С
 - Вытяжка снаружи (выброс на улицу)  Т -50С..50°С
 - Вытяжка изнутри, из помещения Т -50С..50°С
 - Приток перед нагревателем, с улицы Т -50С..50°С
 - Приток после нагревателя Т 0С..100°С



IN.dP_filtr
IN.dP_motor




1 AI
1 AI

Вход аналоговго сигнала с датчиков перепада давления:
 - Давление на фильтре 0-100%
 - Давление на приточном моторе 0-100%

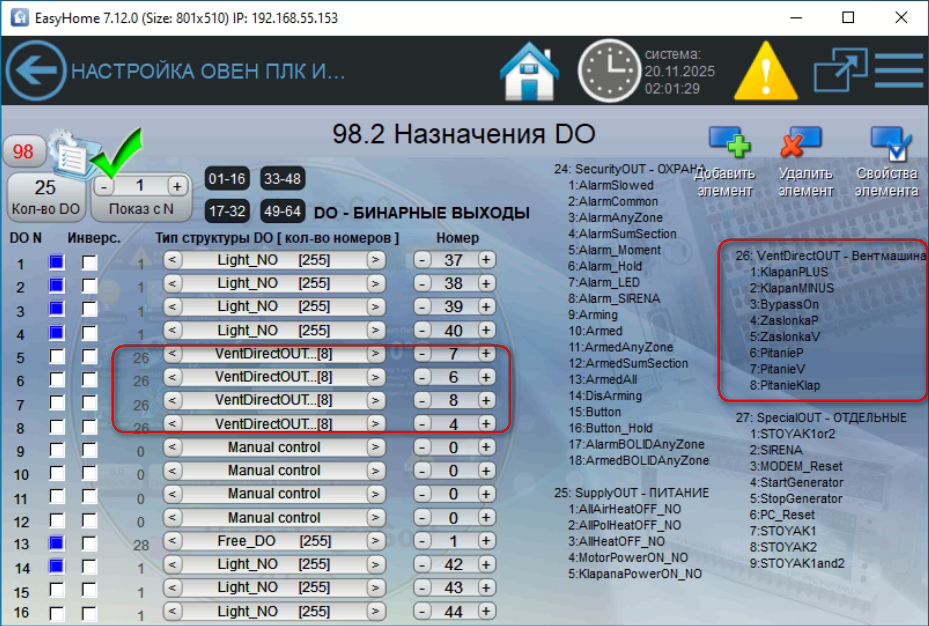

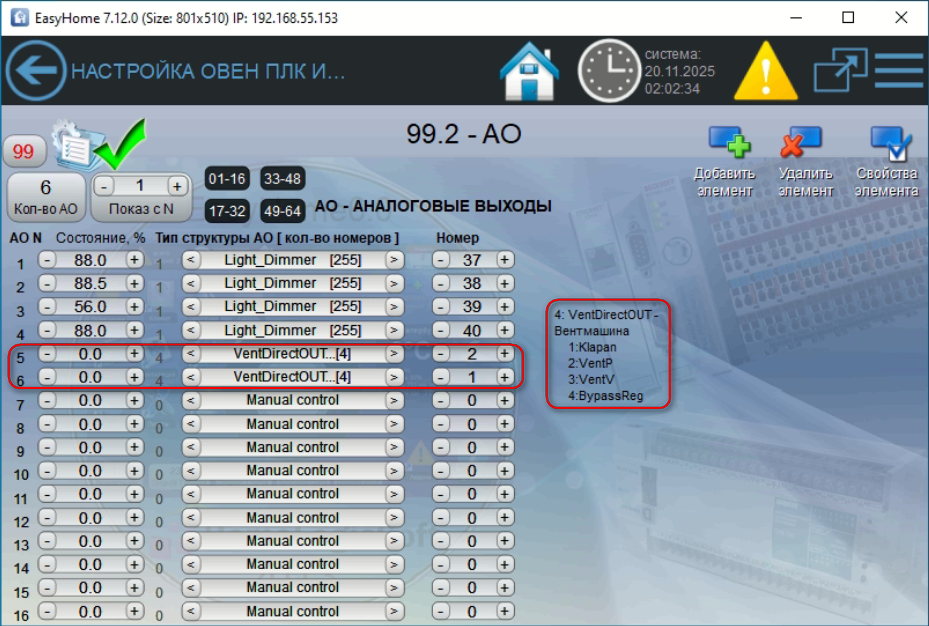

Физические выходы (названия типов):



кол-во




OUT.Vit_SU_NO



8 DO

  - Выходы включения ВЫТЯЖЕК

Физические выходы для прямого управления оборудованием ВЕНТМАШИНЫ:




OUT.KlapanPLUS
OUT.KlapanMINUS
OUT.Klapan
OUT.KlapanPitanie




1 DO
1 DO
1 AO
1 DO

Управление нагревателем:
 - Увеличение нагрева (поворот клапана или постнагреватель)
 - Уменьшение нагрева (поворот клапана или постохладитель)
 - Регулировка клапана / мощность регулятора 0-100%
 - Включение нагревателя / насоса / клапана


OUT.ZaslonkaP
OUT.ZaslonkaV



1 DO
1 DO

 - Открывание заслонки приточного канала
 - Открывание заслонки вытяжного канала


OUT.PitanieP
OUT.PitanieV
OUT.VentP
OUT.VentV



1 DO
1 DO
1 AO
1 AO

 - Включение приточного вентилятора
 - Включение вытяжного вентилятора
 - Скорость приточного вентилятора 0-100%
 - Скорость вытяжного вентилятора 0-100%


Функции для ВЫТЯЖЕК:

 1) Включение и выключение ВЫТЯЖЕК с интерфейса или специальных выключателей или синхронно с климатом, без задержки.
 2) Включение ВЫТЯЖКИ от датчика движения или влажности в одной или в нескольких комнатах и запуск/перезапуск таймера выключения.
 3) Включение ВЫТЯЖКИ от одной или двух групп света и запуск/перезапуск таймера выключения.
 4) Выключение ВЫТЯЖКИ после конца таймера выключения, через заданное время 0..255 минут.

Функции ПРЯМОГО УПРАВЛЕНИЯ ВЕНТУСТАНОВКОЙ (вентиляторами, нагревателем, заслонками):

 1) Индикация всех измераяемых параметров и сигналов на визуализации и расчёт температурного КПД рекуператора.
 2) Управление вентиляторам притока и вытяжки раздельно по ручным параметрам указанным на интерфейсе 0-100% или вычисленным автоматически.
 3) Блокировка пуска моторов до получения сигнала "Заслонка открыта", если такой сигнал используется.
 4) Режим ЭКО - Поддержание температуры после электронагревателя перед рекуператором на уровне не менее -5°С (для работы необходим датчик IN.TempTin).
 5) Режим Комфорт - Стабилизация установленной Т притока в помещение (для работы необходим датчик IN.TempTout).
 6) Возможность включения-выключения дополнительного пост-нагревателя или пост-охладителя.
 7) Управление электронагревателем (включение по ПИД-регулятору при необходимости нагрева > 2% и скорости притока > 5%).

Функции АВТОМАТИЧЕСКОГО регулирования Т уставки и скорости вентустановки:

 1) Вычисление средней желаемой уставки Т воздуха по выделенным зонам (можно помещения разбить на две зоны) или в определённой комнате
 2) Вычисление необходимого притока по количеству комнат, в которых включен климат, и их доле в % от максимального потока вентмашины
 3) Вычисление необходимой вытяжки из необхомого притока и компенсации вытяжек работающих в данный момент по их указанной в настройках доле в %. Аналогично запускается функция поддержки подпора воздуха на время работы камина/печки.
 4) При необходимости поддержания нагрева или охлаждения помещения за счёт вентустановки - замена уставки температуры на указанные в настройках поддержки климата от вентмашины

При необходимости, встроенный функционал прямого управления вентустановкой может быть доработан с помощью свободных выходов OUT.FreeDO и OUT.FreeAO и блока свободных функций.

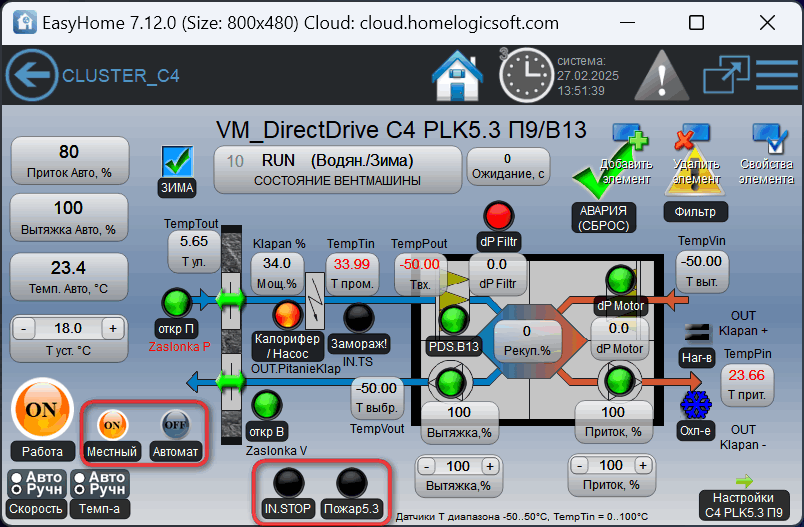

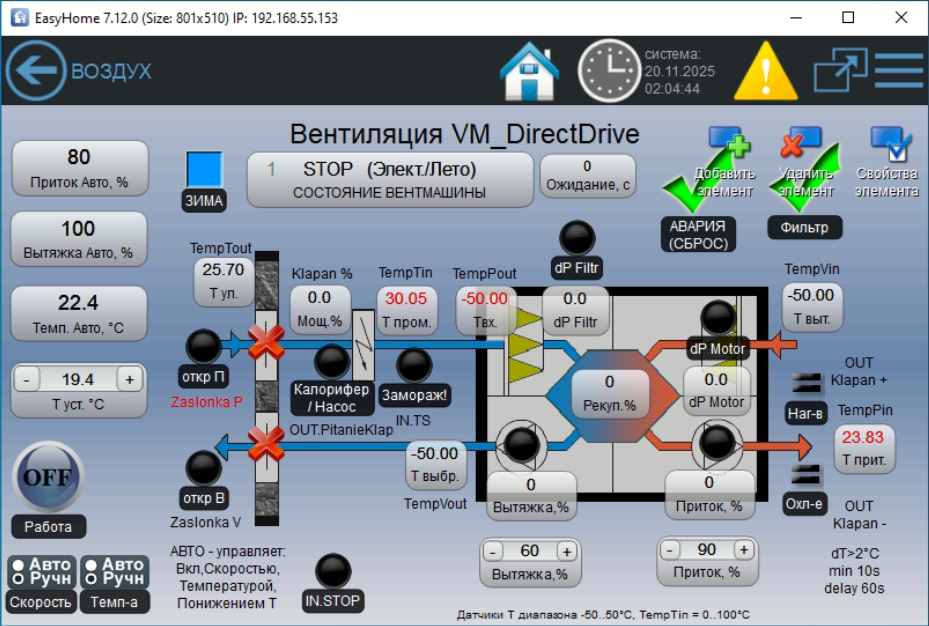

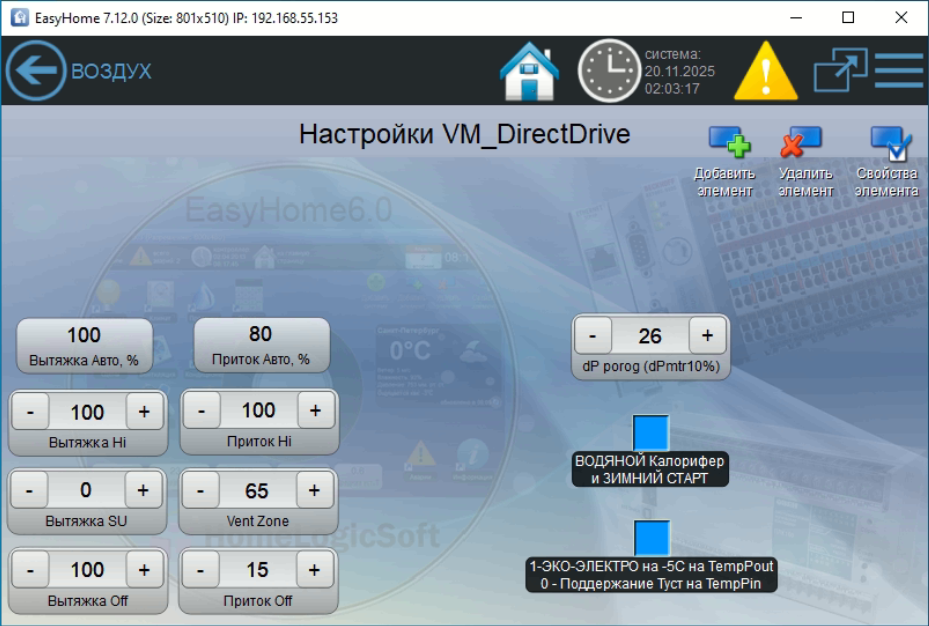

Страницы ИНЖЕНЕРНОГО интерфейса для прямого управления вентмашиной в умном доме EasyHome:

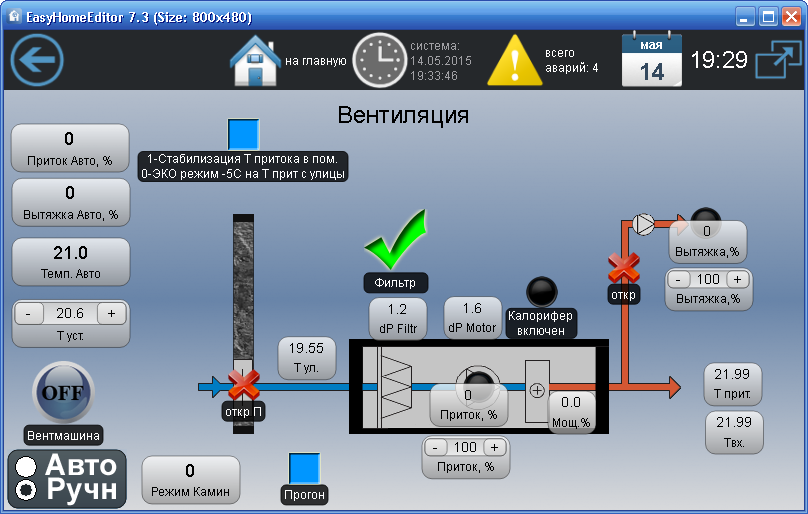

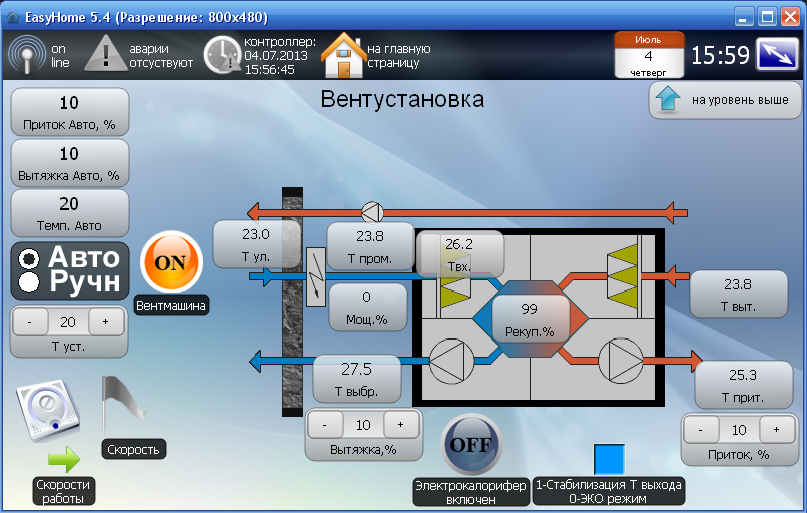

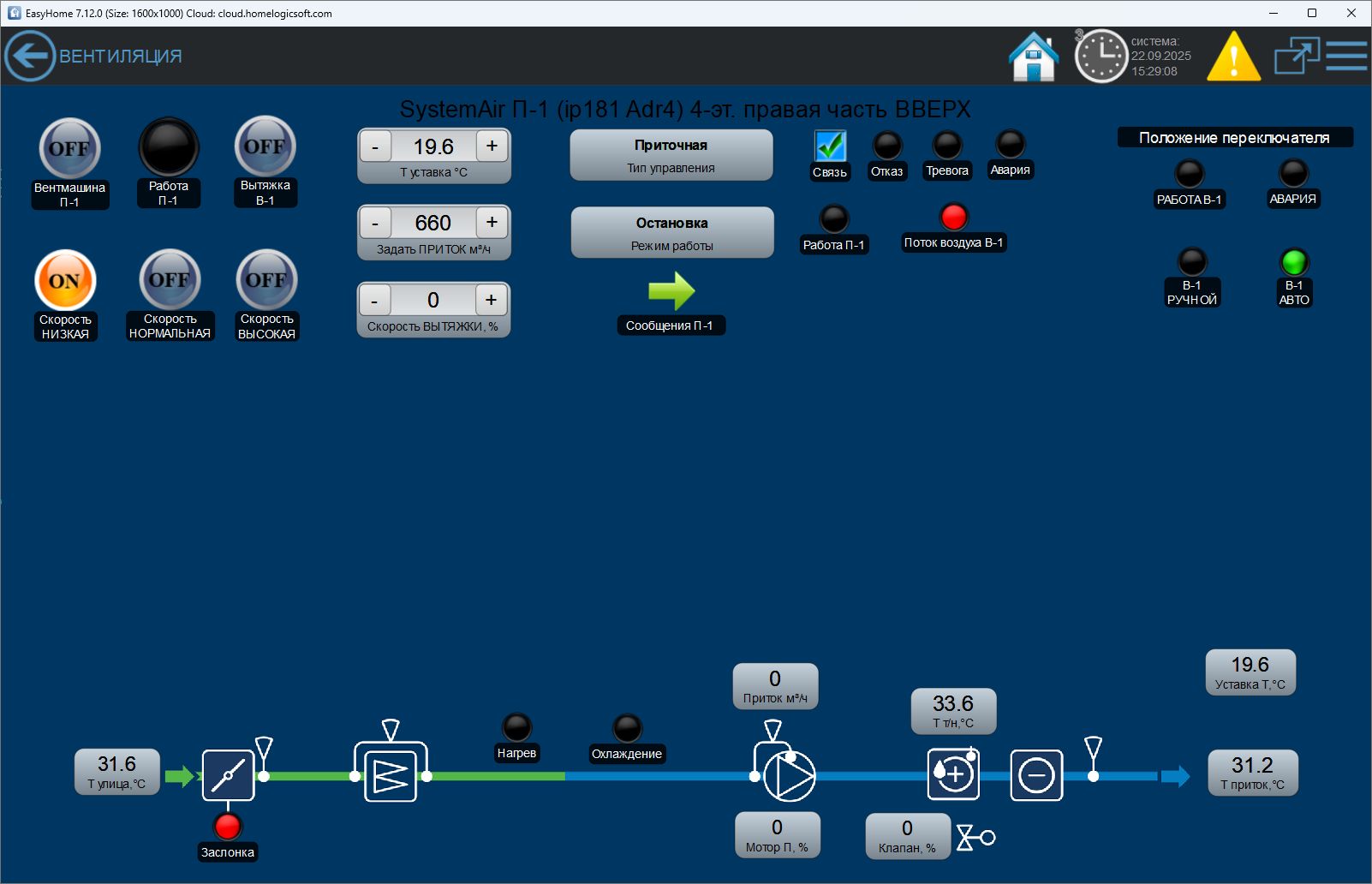

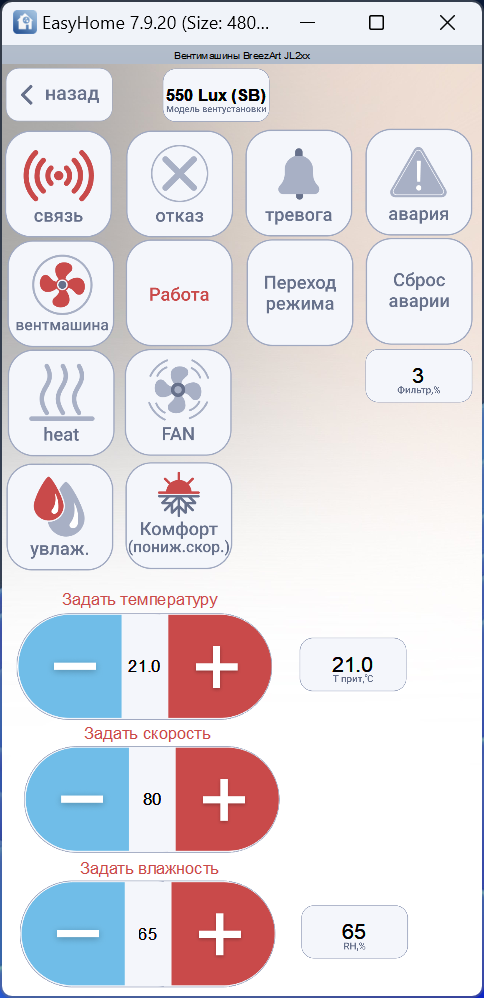

ПОЛЬЗОВАТЕЛЬСКИЙ интерфейс для управления вентустановкой может быть разным:
