Беспроводная система nooLite
Система беспроводного управления освещением nooLite (noo.com.by) давно зарекомендовала себя "альтернативой проводной электрике". Её применение совместно с системой Умного Дома EasyHome позволяет:
- Получить индивидуально настраиваемый графический интерфейс EasyHome для Windows и мобильных устройств.

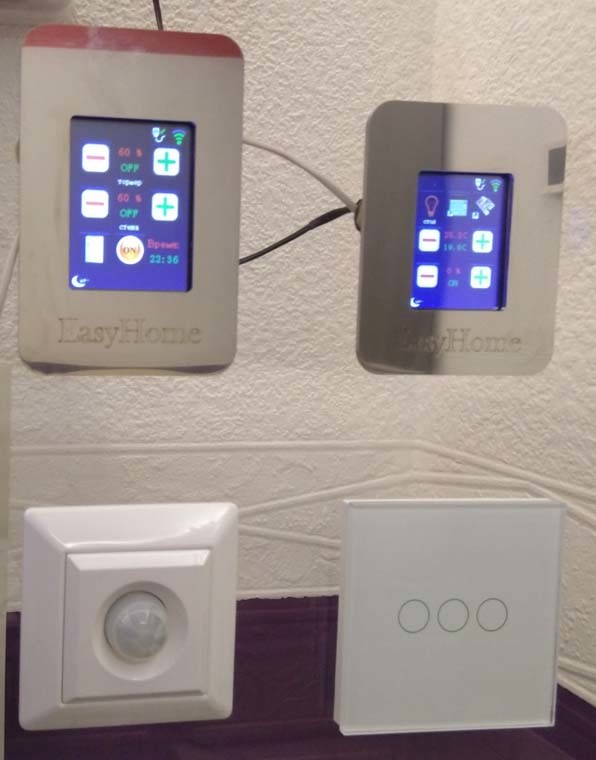

- Использовать беспроводные тач-панели EasyHomeTPD и проводные тач-панели IcpdasTPD.
- Повысить надёжность работы беспроводной системы благодаря повтору команд, не получивших подтверждения, через несколько секунд, что особенно актуально в городской среде из-за наличия кратковременных сильных помех на всех радиодиапазонах.
- Расширить зону действия системы nooLite за счёт применения нескольких контроллеров EasyHome работающих в едином кластере через Ethernet или WiFi сеть.
- Использовать весь встроенный функционал EasyHome по управлению климатом, освещением, охранно-пожарной сигнализации, инженерными системами.
- Использовать возможности интеграции EasyHome с кондиционерами и вентустановками, мультимедиа техникой и другими системами Умного Дома.
Систему nooLite, от других беспроводных систем Умного Дома, отличает:
- Работа без задержек с большим количеством устройств (до 192 устройств на один контроллер).
- Возможность установки и привязки устройств друг к другу без какого-либо ПО и контроллеров.

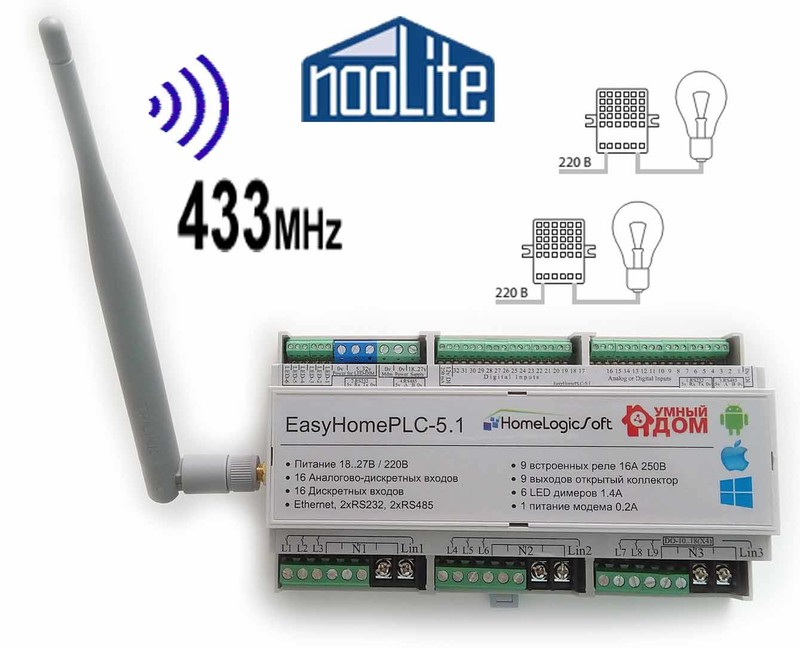

Интеграция с EasyHome выполнена с помощью адаптера nooLite MTRF-64 (впаивается на процессорную плату контроллера EasyHomePLC-5.x или подключается через адаптер RS232 во внешний порт любого контроллера)
К адаптеру nooLite MTRF-64 можно привязывать:
- 64 датчика и канала выключателей стандарта nooLite
- 64 реле и диммера без обратной связи стандарта nooLite, в том числе 3х канальные RGB диммеры светодиодных лент
- 64 реле и диммера с обратной связью стандарта nooLite-F
Рекомендованный список устройств для построения системы:
Выключатели и ПУЛЬТЫ: |
||||
| Выключатели сенсорные: | ||||
      |
PG311 и PG211 (белый, чёрный, золото) |
|||
| Выключатели механические: | ||||
  |
PB411 и PB211 (белый, бежевый) - пластиковые механические кнопки - 4 или 2 кнопки / канала - команды nooLite: ВКЛ / ВЫКЛ / Диммер / Сцена - работа от батареи CR2032 более 2х лет - сигнал разряда батареи раз в 6 часов ? Цена: ~1400 рублей |
PB-211(411) Switch 2(4)x.pdf | ||
| Модуль бинарного ввода: | ||||
 |
PK315 - 3 входа для сухого контакта / кнопки / канала - команды nooLite: ВКЛ / ВЫКЛ / Диммер / Сцена - работа от батареи CR2032 более 2х лет - сигнал разряда батареи раз в 6 часов ? Цена: ~1300 рублей |
PK-315 3xDI.pdf | ||
| Носимый пульт: | ||||
 |
PN411 - 4 кнопки / канала - команды nooLite: ВКЛ / ВЫКЛ / Диммер / Сцена - работа от батареи A27 12v более 2х лет - сигнал разряда батареи раз в 6 часов ? Цена: ~1500 рублей |
PN-411 Switch 4x.pdf | ||
Датчики: |
||||
| Датчики движения: |
||||
 |
PM112 - настройка чувствительности и освещённости - настройка длительности таймера сработки - работа от батарей 2xAAA более года - сигнал разряда батареи раз в 6 часов Цена: ~1500 рублей |
PM-112 PIR.pdf | ||
| Датчики температуры: | ||||
 |
PT112 или PT111(с влажностью) - отправка T -20.0 ..50.0°С при изменении на 0.5С раз в минуту, и не реже раза в час. - есть режим термостата ВКЛ / ВЫКЛ - работа от батарей 2xAAA более года - сигнал разряда батареи раз в 6 часов Цена: ~1500 (или 2700) рублей |
PT-112 TempSensor.pdf | ||
| Датчик протечки / магнитоконтактный: | ||||
  |
WS-1 / DS-1 - команды nooLite: ВКЛ / ВЫКЛ - работа от батареи CR2032 более 2х лет - сигнал работоспособности раз в 12 часов - сигнал разряда батареи раз в 6 часов Цена: ~1300 рублей |
|||
Силовые блоки ДИММЕРЫ: |
||||
| Диммер с обратной связью: | ||||
  |
SUF-1-300 (DIN) - ВКЛ / ВЫКЛ / Диммер 220В 300Вт - память на 32 передатчика - ОБРАТНАЯ СВЯЗЬ для команд nooLite-F - РЕТРАНСЛЯТОР команд nooLite - Подключение МЕСТНОЙ КЛАВИШИ Цена: ~2100 (2500) рублей |
SUF-1-300 Dimmer.pdf | ||
| Диммер без нейтрали: | ||||
 |

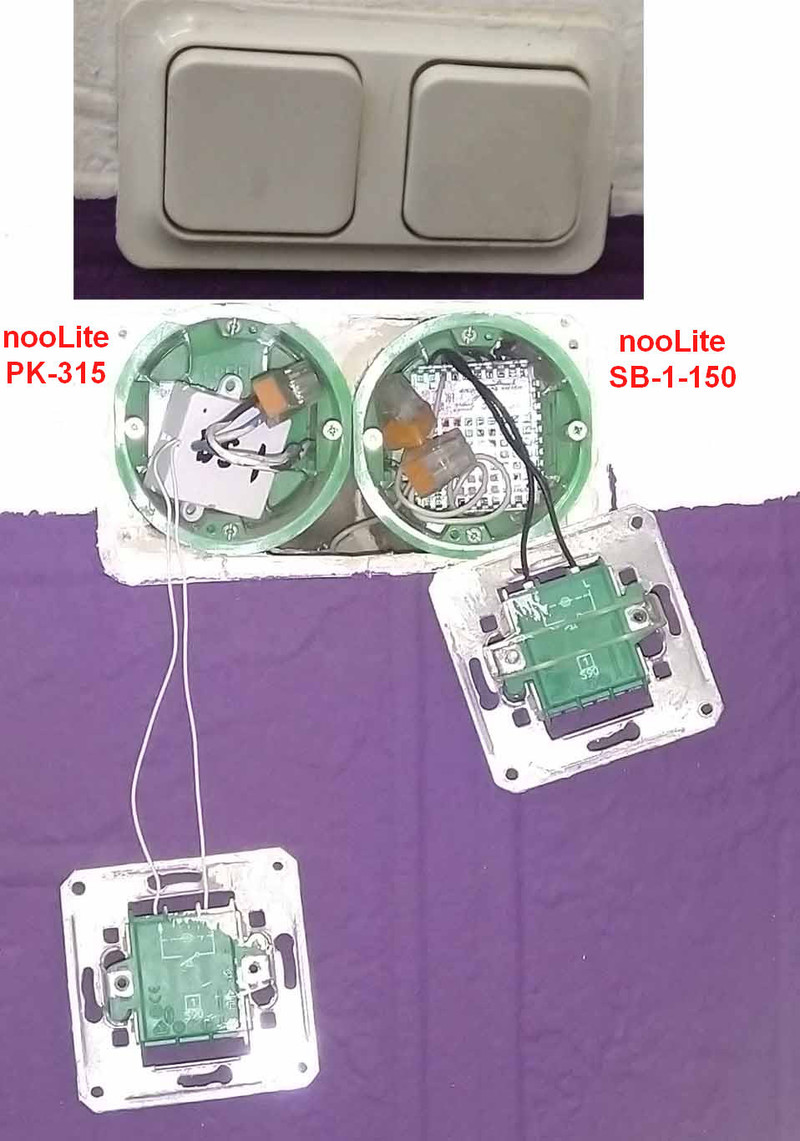

SB-1-150 - ВКЛ / ВЫКЛ / Диммер 220В 100Вт - память на 32 передатчика - РАБОТАЕТ БЕЗ НЕЙТРАЛИ, т.е. ставится вместо / за обычным выключателем. - Подключение МЕСТНОЙ КЛАВИШИ - без обратной связи Цена: ~2100 (2500) рублей |
SB-1-100 Dimmer L-L.pdf | ||
| Диммеры мощные: | ||||
    |
SU-1-200 / 300 / 500 / 1000 / 3000 - команды nooLite: ВКЛ / ВЫКЛ / Диммер - 220В, мощность 200/ 300/ 500Вт / 1/ 3кВт - память на 32 передатчика - без обратной связи Цена: ~ 1300 / 1500 / 1600 / 3200 / 4000 руб. |
SU-1-x00 Dimmer.pdf | ||
| Диммер светодиодный | ||||
 |
SD-3-60 (размер 90x49x15 мм) - светодиодный димер PWM типа - команды nooLite: ВКЛ / ВЫКЛ / Диммер - 3 независимых канала 12В, 5А - память на 16 передатчиков - без обратной связи Цена: ~ 2500 руб. |
SD-3-60 3хLED.pdf | ||
Силовые блоки РЕЛЕЙНЫЕ: |
||||
  |
SRF-1-3000-M / SRF-1-3000 - ВКЛ / ВЫКЛ 3000Вт только резистивной нагрузки! - память на 32 передатчика - ОБРАТНАЯ СВЯЗЬ для команд nooLite-F - РЕТРАНСЛЯТОР команд nooLite / НЕТ ! Цена: ~2200 / 2500 рублей |
SRF-1-3000-M Relay.pdf Стоит реле Schrack и не залипает |
||
 |
SRF-1-1000-R - ВКЛ / ВЫКЛ 1000Вт - перекидное реле для штор / жалюзей - запоминание состояния при сбое питания - память на 32 передатчика - ОБРАТНАЯ СВЯЗЬ для команд nooLite-F Цена: ~2200 рублей |
не тестировался |
||
 |
SRF-10-1000 (размер 6 DIN-мест) - ВКЛ / ВЫКЛ 1000Вт на 10 каналов - запоминание состояния при сбое питания - память на 32 передатчика - ОБРАТНАЯ СВЯЗЬ для команд nooLite-F Цена: ~9500 рублей |
не тестировался SRF-10-1000 10xRelays.pdf |
||
Коммуникационные аксесуары: |
||||
 |
MTRF-64-USB - сервисный адаптер для дополнительных настроек силовых блоков серии nooLite-F - возможность управления всей системой в ручном режиме с ПК через ПО nooLite ONE Цена: ~4500 рублей |
|||
 |
MTRF-64-RS232 - адаптер nooLite для подключения к ПЛК Beckhoff, Овен ПЛК 1xx и др. по RS232 (до 15метров). - Питание 5В 50мА (microUSB) - возможность управления всей системой в ручном режиме с ПК через ПО nooLite ONE Цена: ~5000 рублей |
|||
 |
MTRF-64-EasyHomePLC - адаптер nooLite встроенный в ПЛК EasyHomePLC 5.x , с проволочной антенной или SMA гнездом под внешнюю антенну. - возможность извлечения адаптера и настройка силовых блоков через MTRF-64-RS232 с ПК через ПО nooLite ONE Цена: ~5000 рублей |
|||
 |
Antenna 433MHz SMA - антенна с проводом 3м - необходима для вывода сигнала из щитков - немного улучшает качество связи Цена: ~1000 рублей |
|||
Требования по номинальной мощности диммеров и релейных блоков:
Номинальная мощность указана для ламп накаливания и резистивных нагрузок,
для ламп всех других видов или моторов следует делать запас в 2-4 раза.

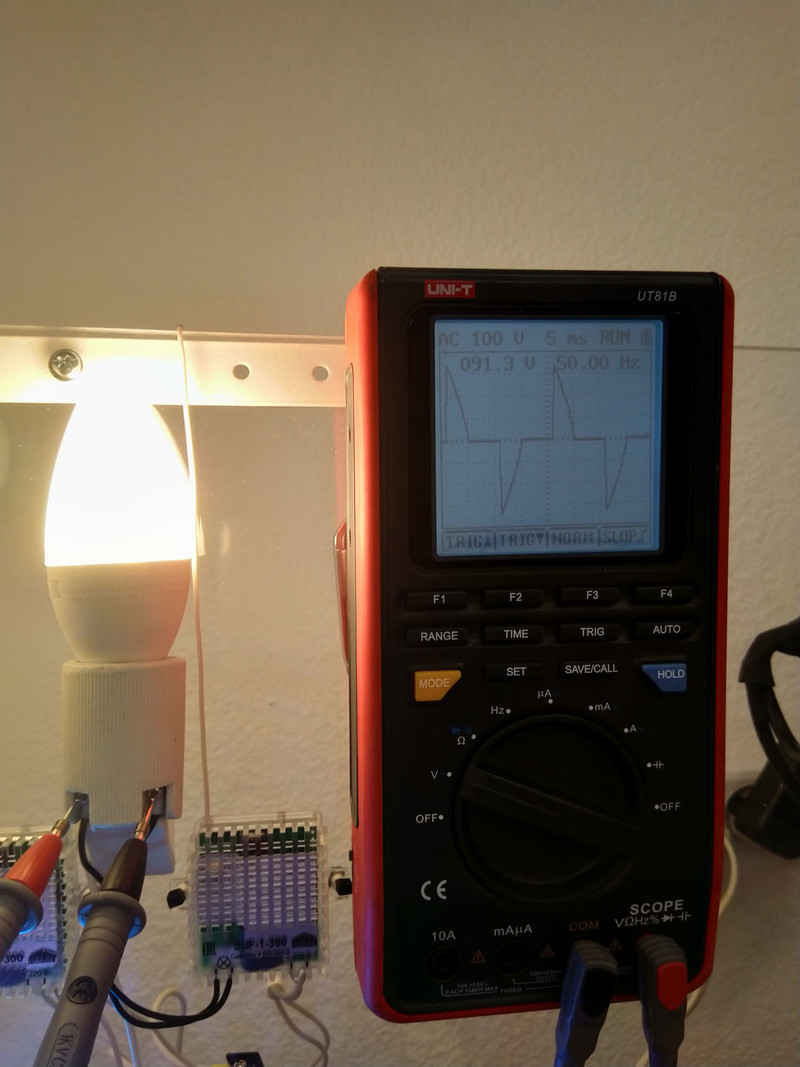

Все диммеры тиристорного типа - TRIAC, диммируют по переднему фронту.
При расположении устройтсва в условиях плохого охлаждения следует делать запас по мощности в 2 раза.
Требования по радиусу действия системы:
Дальность работы устройств от управляющего / ретранслятора составляет:
На открытом месте - до 50-80 метров.
В здании с железобетонными стенами (суммарно до 40см) или одним железобетонным перекрытием (толщиной 15см) и 12 метров воздуха.
В зданиях из лёгих материалов дальность - до 25 метров.
РЕКОМЕНДУЕТСЯ применять ТОЛЬКО ОДИН ретранслятор радиосигнала на всю систему nooLite.
РЕТРАНСЛЯТОР передаёт команды ВКЛ / ВЫКЛ / СЦЕНА.
РЕТРАНСЛЯТОР НЕ передаёт ДИММИРОВАНИЕ.
На первых этажах здания дальность уменьшается из-за больших помех.

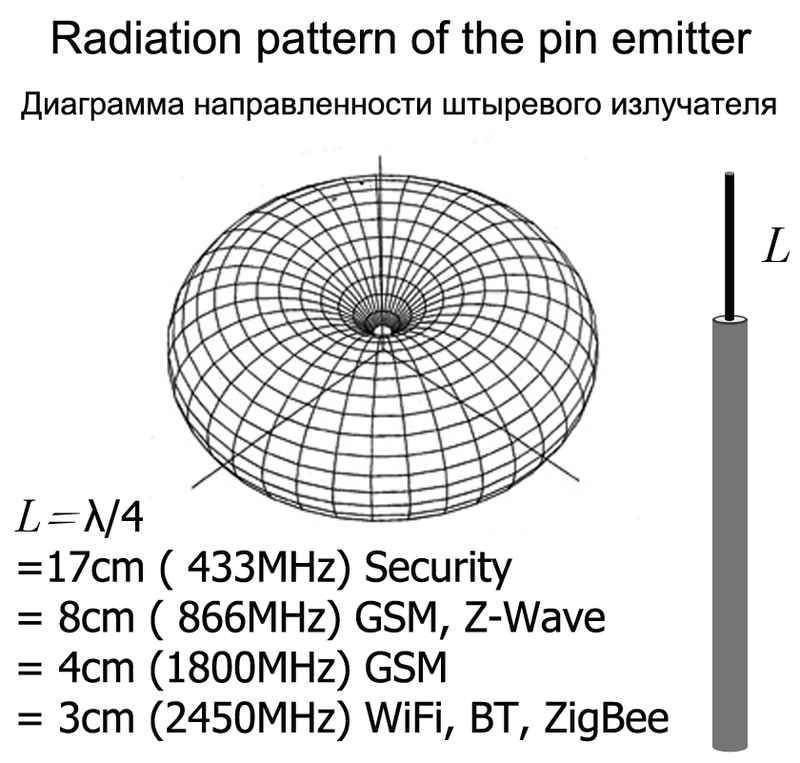

При расположении силовых блоков следует расправлять антенну, вынимать её из металлических конструкций на большую часть длины.
Расположение приёмников и передатчиков ближе 10см к металлической поверхности сильно уменьшает сигнал.
Даже в условиях короткого расстояния и прямой видимости нет гарантии регулярной передачи радио команд с первого раза из-за различных помех.

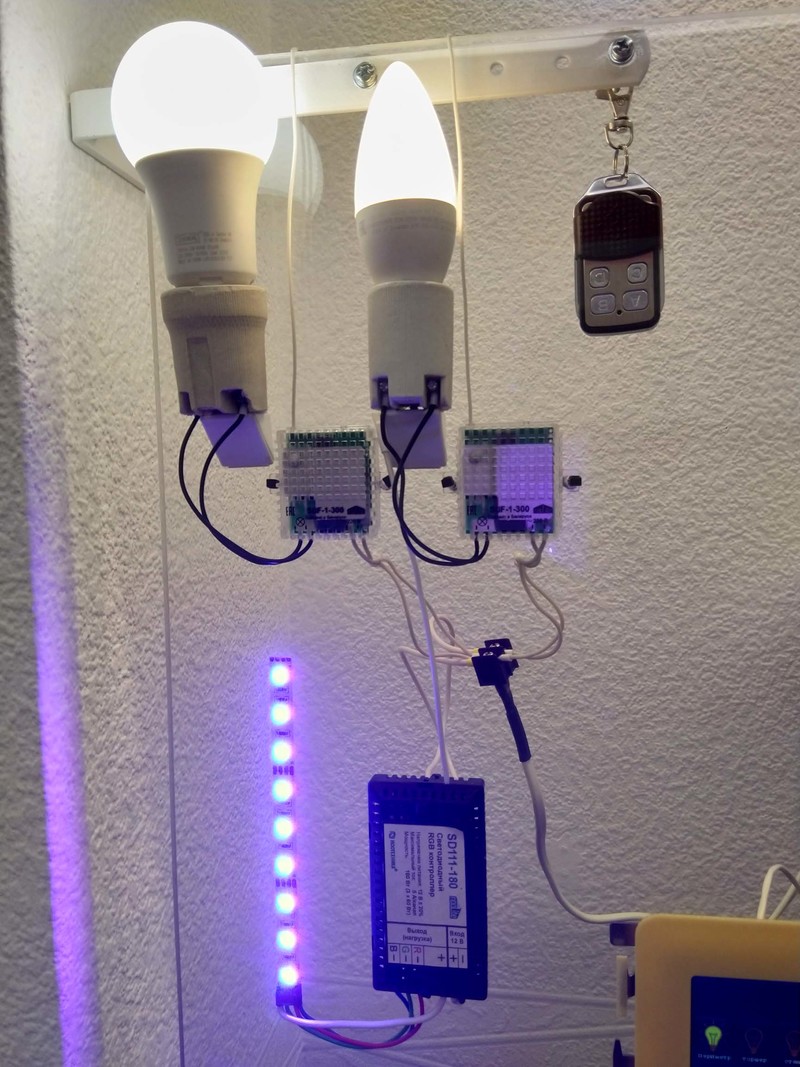

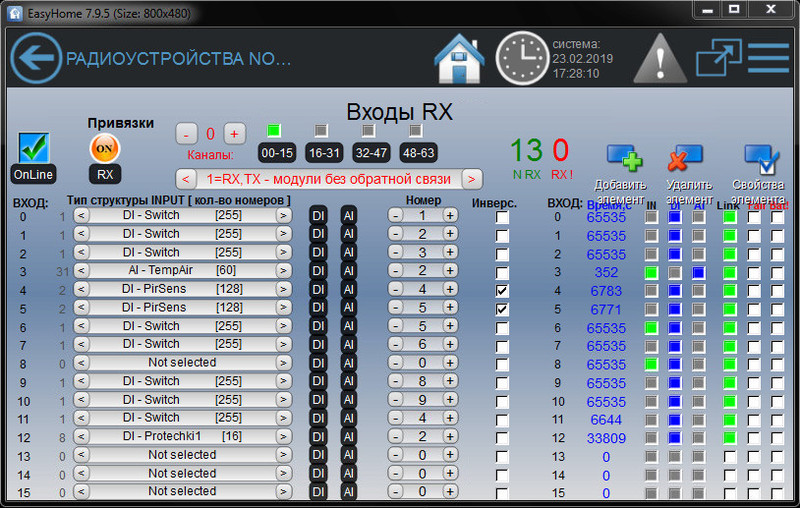

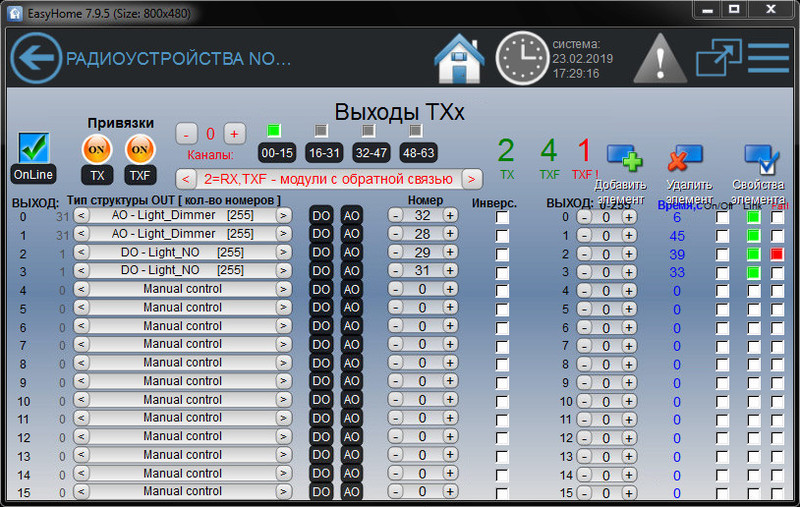

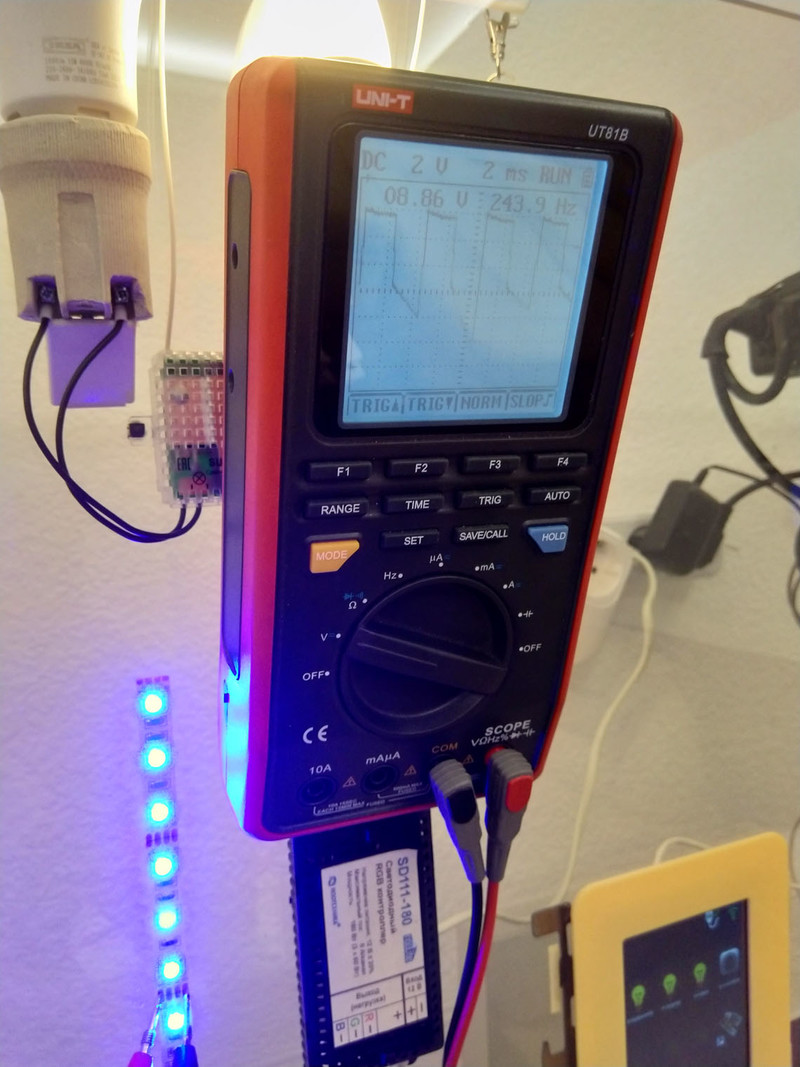

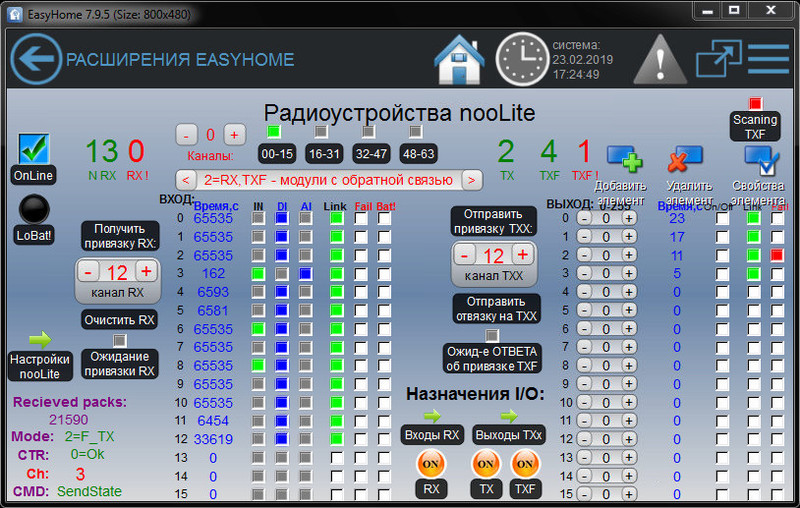

Галерея
