ИСО Орион (НВП БОЛИД)

   Система EasyHome выполняет функции охранно-пожарной сигнализации при подключении релейных выходов "Тревога" и "Неисправность" от датчиков или контрольных панелей прямо к бинарным входам контроллеров системы EasyHome, но так же имеет возможность интеграции c системой ИСО ОРИОН от НВП "Болид" , это позволяет:
 - получать подробную информацию о состоянии датчиков пожарной сигнализации
 - использовать адресные или радиоканальные датчики
 - интегрировать независимую систему охранно-пожарной сигнализации, пожаротушения, оповещения.











Структурная схема всей
системы ИСО "ОРИОН"


   Интеграция выполнена по интерфейсу RS485 по протоколу ModbusRTU через С2000-ПП.
Драйвер интеграции EasyHome с системой "ОРИОН" с позволяет:

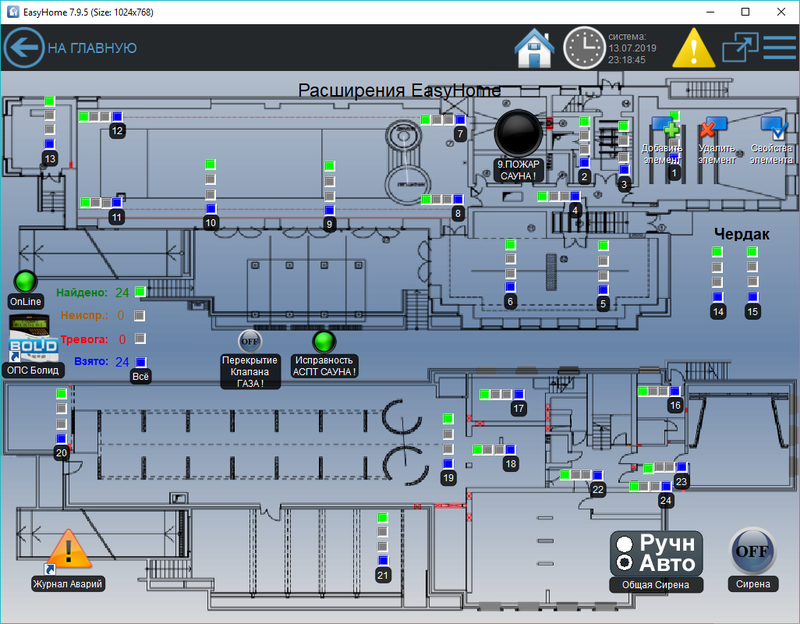

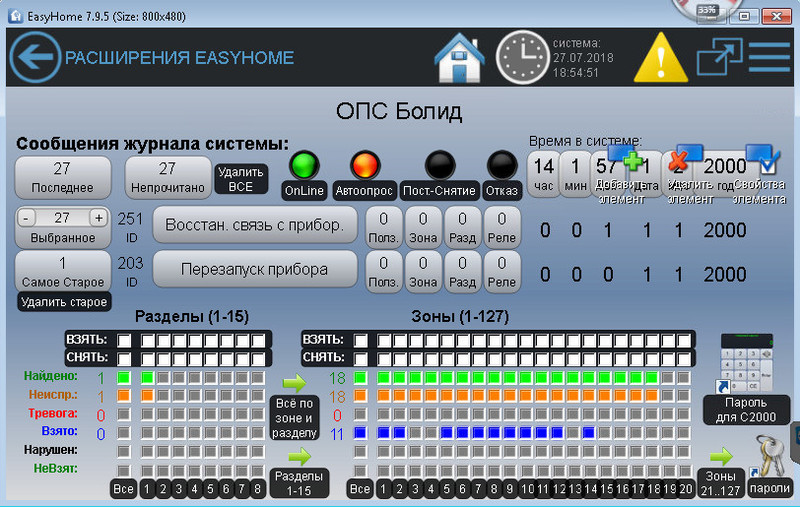

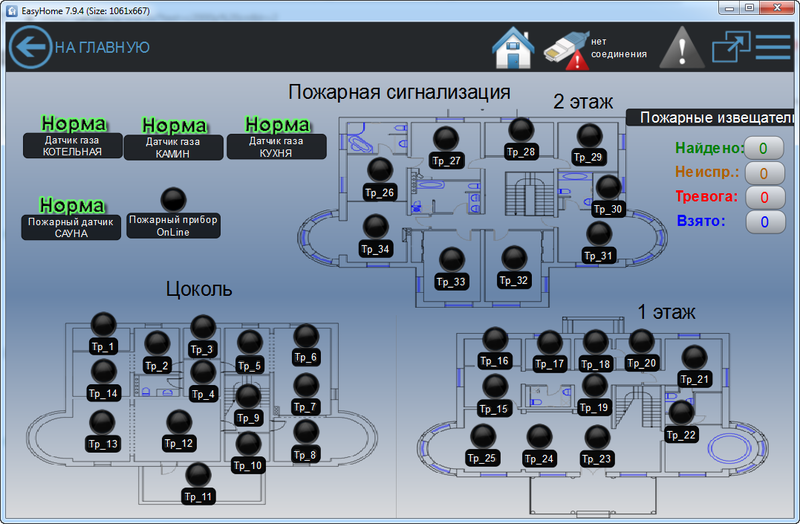

 - визуализировать на графическом интерфейсе текущие параметры зон 1-127 (адресных датчиков) и разделов 1-15

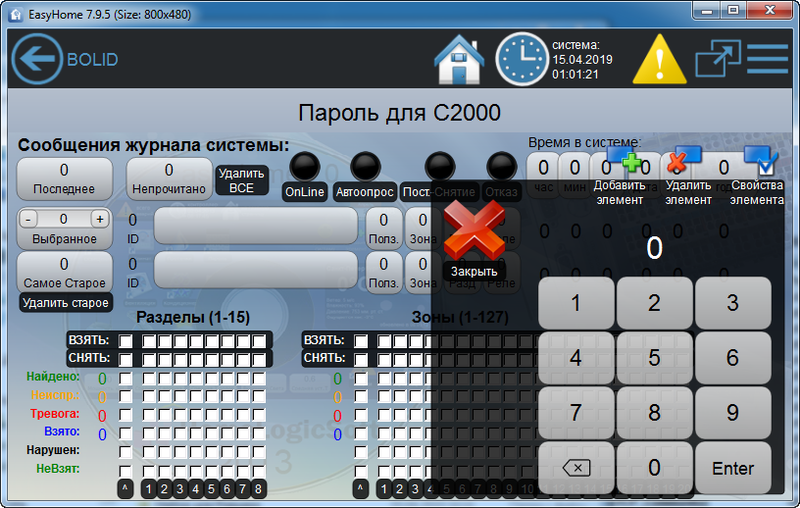

 - производить взятие-снятие любой комбинации зон и разделов по паролю системы EasyHome (независимо от паролей в С2000М)

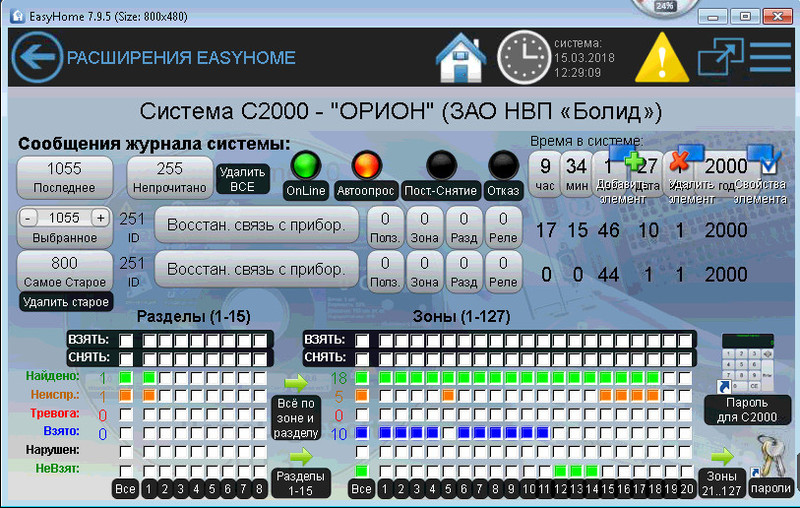

 - отображать и считывать/очищать журнал событий системы С2000М

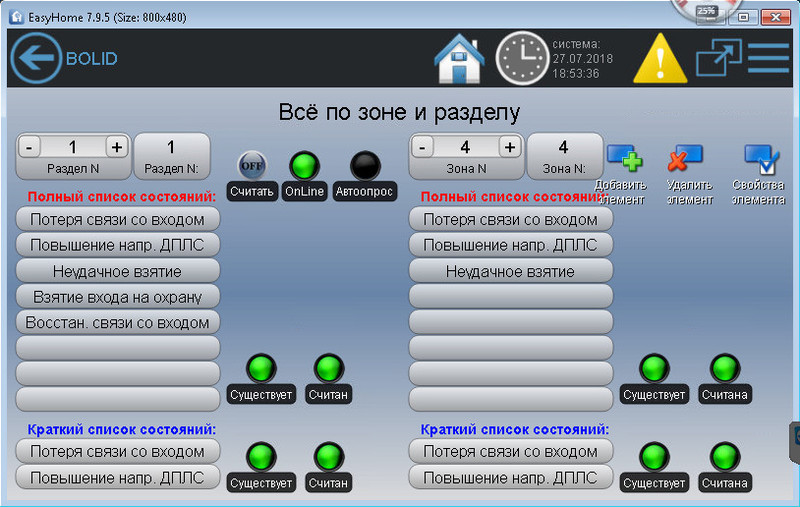

 - отображать детальное состояние выбранной зоны и раздела
 - делать записи событий Взят/Снят, Тревога, Неисправность в журнале журнале системы EasyHome, включать тревогу/сирену и отправлять СМС
 - частично замещает функции ПО АРМ "ОРИОН" (Автоматизированного Рабочего Места) в графической визуализации объекта и передачи сообщений службам
 - задержка обмена информацией состовляет единицы секунд при событиях и немного больше при первом опросе всех существующих зон и разделов в системе

Документация:

   Таблица сообщений / состояний зон и разделов
системы ОРИОН в визуализации системы EasyHome:



c2000 EasyHome messages v1.xls           04.11.2017
   Инструкция по настройке С2000-КДЛ, С2000-ПП,
С2000М для работы с системой EasyHome:



c2000 EasyHome v3.pdf   .doc   14.04.2019^

ПО для настройки ИСО "ОРИОН" :   Ссылки на сайте Bolid.ru:
   UProg (вер.4.1.1 build 719) (rus, eng)      UProg   6Mb   14.04.2019^
   PProg вер. 3.03 build 15 (rus, eng)      PProg   5Mb   14.04.2019^



Базовые компоненты для организации адресной пожарной сигнализации ИСО ОРИОН:




C2000-ПП - Преобразователь протокола ОРИОН в ModbusRTU.
Питание 10-15В, ~0.03А




Цена: ~ 1000 рублей




С2000М - Пульт контроля и управления охранно-пожарный.
Шлейфов или адресных зон - до 2048, Упр. релейных выходов - до 256
Питание 10-28В, ~0.1А


Цена: ~ 7500 рублей
  С2000-КДЛ - Контроллер двухпроводной линии.
Адресных устройств - до 127
Питание 10-28В, ~0.1А

Цена: ~ 3000 рублей
  ДИП-34А - Извещатель пожарный адресно дымовой.
Извещения: Пожар, Запыленность, Внимание, Неисправность, Отключен, Тест.

Цена: ~ 1200 рублей
  С2000Р-ДИП - Извещатель пожарный адресно дымовой РАДИОКАНАЛЬНЫЙ.
868МГц, 300м. Батаря: 4-8 лет ER14505  3.6В (АА); 2 мес. резерв CR2032.

Цена: ~ 1700 рублей




С2000Р-АРР32
- Радио расширитель С2000-КДЛ, до 32 радиоустройств
868МГц, 300м, Питание 10-28В, ~30мА



Цена: ~ 2400 рублей
