Кондиционеры

К одному кластеру контроллеров EasyHome могут быть подключены до 60ти кондиционеров (до 12ти / 24х на каждый ПЛК) следующими способами:

Блок сопряжения	Описание	Совместимость	Примечания
ONOKOM
	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - On/Off - Mode (Auto, Heat, Fan, Cool ) - Fan Speed (0:Auto, 1:Low, 2:Mid, 3:High) - Vane Position (0:Auto,1,2,...) - Temp Setpoint (16..30ºC) - Temperature (10..30ºC)	Mitsubishi Electric AUX DAIKIN GREE Hisense Hisense полупром Haier TCL	- Имеет внешнее питание 9-30В - цена около 20тыс. рублей.

Блок сопряжения
IntesisBox-XX-AC-MBS-1
	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - On/Off - Mode (Auto, Heat, Fan, Cool ) - Fan Speed (0:Auto, 1:Low, 2:Mid, 3:High,..) - Vane Position (0:Auto,1,2,...) - Temp Setpoint (16..32ºC) - Temperature (10..38ºC) - Alarm or Error Code	Mitsubishi Electric Daikin Domestic Daikin SKY / VRV Fujitsu Hitachi Hisense LG Midea (Lessar) Mitsubishi Heavy Ind Panasonic Samsung (NASA) Toshiba	- Подключается и питается от внутренней платы внутреннего блока кондиционера. - Устанавливается рядом или внутри кондиционера (плата без корпуса). - до 24х кондиционеров - цена около 400 евро.

Блок сопряжения / пульт

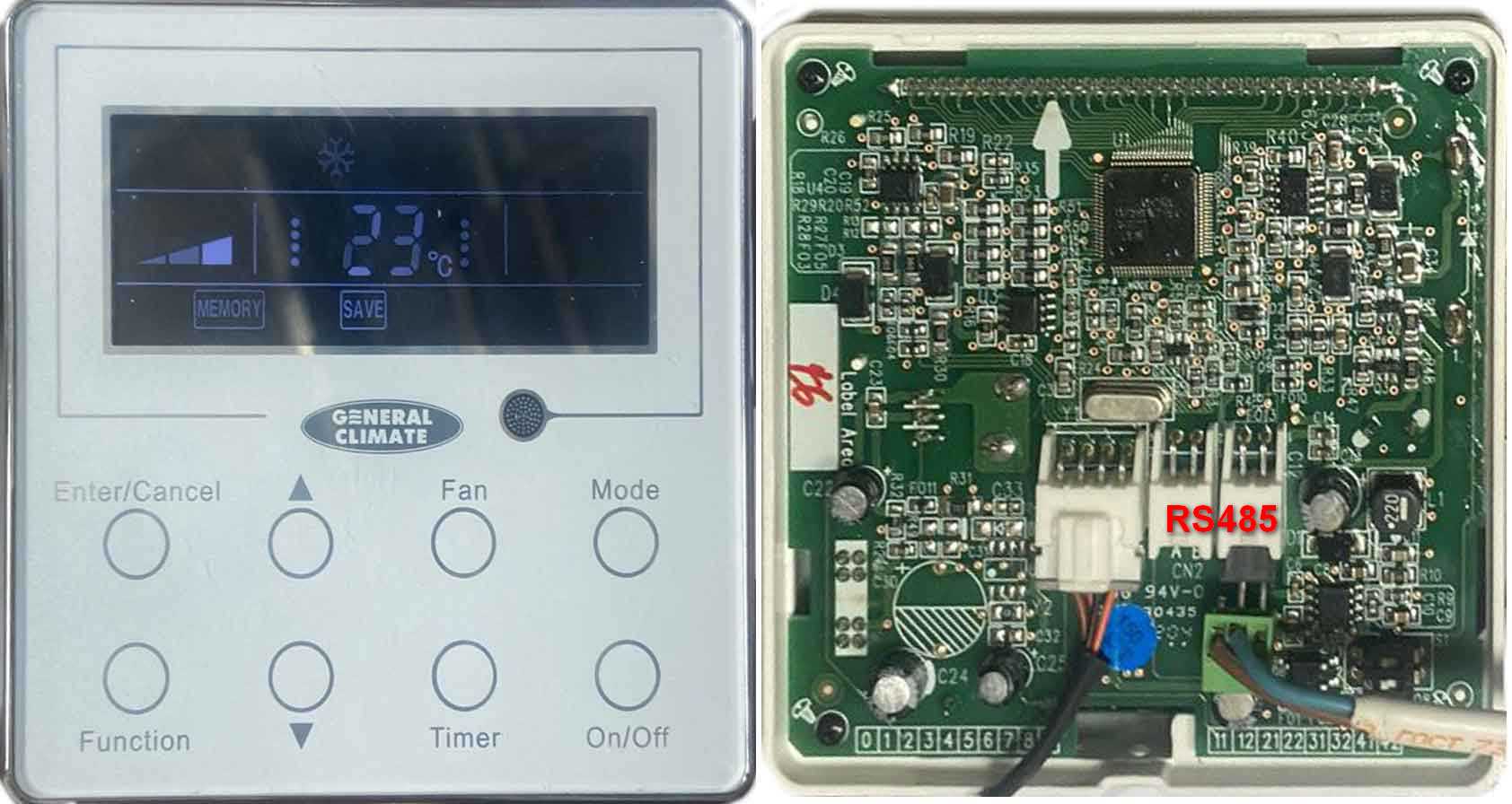

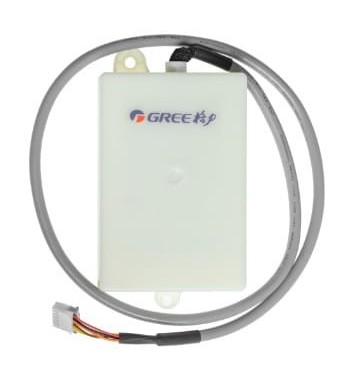

Gree / General Climate	шлюз ME50-00 EG(M) или пульт XK76 (GC-WR02SP)
	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - On/Off - Mode (Auto, Heat, Fan, Cool ) - Fan Speed (0:Auto, 1:Low, 2:Mid, 3:High,..) - Vane V-Position (0:Auto,1,2,...) - Temp Setpoint (16..32ºC) - Temperature (10..38ºC)		- Подключается и питается от внутренней платы внутреннего блока кондиционера. - до 24х кондиционеров - цена около 100 евро.

Блок сопряжения
Fujitcu UTY-VMSX
	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - Stop/Operation - Mode (Auto, Cool, Heat, Fan ) - Fan Speed (1:Auto, 2:Quiet, 3:Low,..,7:MedHihg) - Vane Position V (1-Swing, 2..5-Pos1..4) - Vane Position H (not controllable) - Temp Setpoint (16..31ºC) - Temperature (10..38ºC) - Alarm or Error Code	СИСТЕМЫ СПЛИТ И МУЛЬТИСПЛИТ FUJITCU с внутренними блоками: - CLARIOS - GENIOS - INVERTER, - SMART DESIGN	- Подключается и питается от внутренней платы внутреннего блока кондиционера. - Устанавливается рядом или внутри кондиционера - до 24х кондиционеров UTY-VMSX_Manual_Ru.pdf - цена около 250 евро.

Блок сопряжения
Haier YCJ-A002
	Работает по протоколу ModbusRTU (RS485, 19200 8N1). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - Stop/Operation - Mode (Auto, Cool, Heat, Fan ) - Fan Speed (1:Low, 2:Mid, 3:High, 4:Auto) - Vane Position (not controllable) - Temp Setpoint (16..30ºC) - Temperature (0..30ºC) - Alarm or Error Code	Haier серии: - LIGHTERA - FAMILY - TIBIO-A	- Подключается и питается от внутренней платы внутреннего блока кондиционера. - Устанавливается рядом или внутри кондиционера - до 24х кондиционеров Manual_YCJ-A002.pdf - цена около 100 евро.

Блок сопряжения
TCL TRC-MBS_B2
	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - On/Off - Mode (Auto, Heat, Fan, Cool ) - Fan Speed (0:Auto, 1:Low, 2:Mid, 3:High) - Vane Position (0:Auto,1,2,...) - Temp Setpoint (16..30ºC) - Temperature (10..30ºC) - Alarm or Error Code	Кондиционеры марки TСL	- Подключается и питается от внутренней платы внутреннего блока кондиционера. - Устанавливается рядом или внутри кондиционера - до 24х кондиционеров TCL TRC-MBS_B2.pdf - цена около 150 евро.

Инфракрасный шлюз

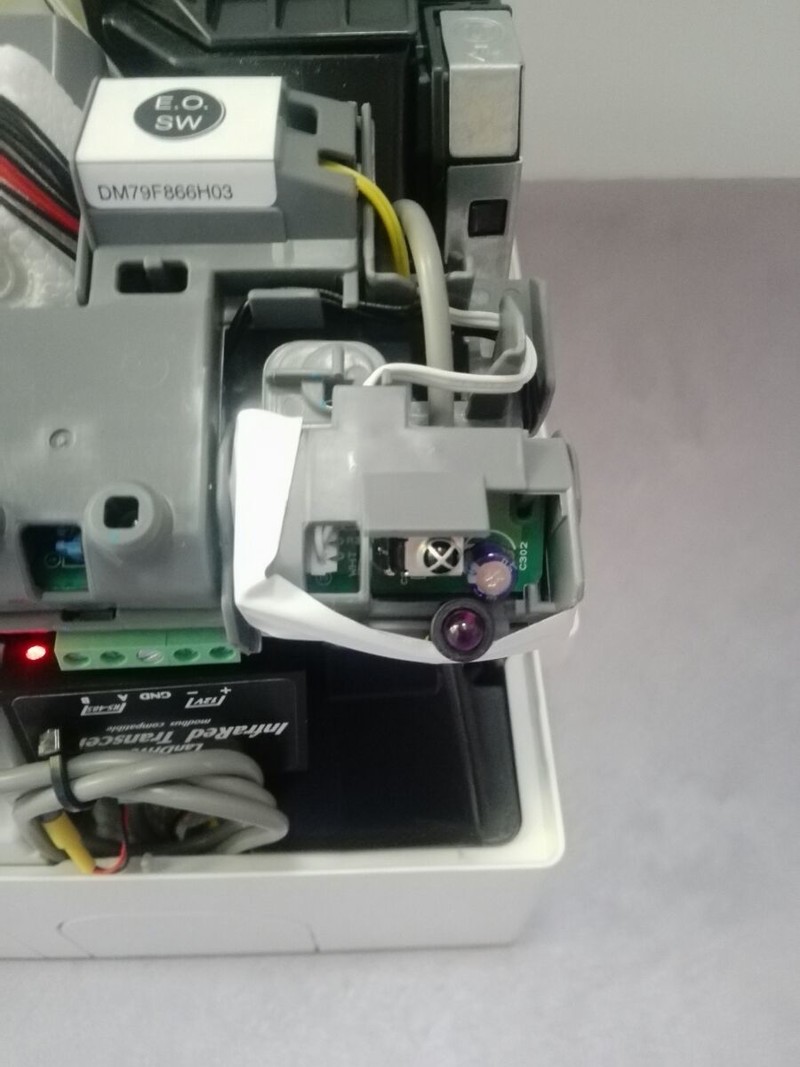

INSYTE или ICPDAS	Работает по протоколу ModbusRTU (RS485). Обеспечивает ОДНОСТОРОННЮЮ связь с кондиционером эмулируя нажатия на кнопках родного ИК пульта: Может использоваться от 2х до 40 комманд: 2: Off и Auto 6: Off,Fan Lo, H27Hi, C19Hi, C19Lo +Ручн:Auto 20: Off,Fan Lo, H27Hi, C26Hi....C19Lo +Ручн:Auto 40: Off,Fan Lo, H27Hi....C19Lo +Ручн:Auto,Fan Hi
		Работает с любыми кондиционерами с ИК пультом. ПО драйвера управляет до 12ти кондиционеров	- Рекомендуется подводить ИК светодиод внуть корпуса кондиционера вплотную к ИК приёмнику кондиционера. - Длина проводки на ИК светодиод от ИК шлюза - не более 100метров. - Кондиционер может периодически издавать звуки подтверждения приёма ИК комманд ! - цена около 120 евро.

Шлюз сопряжения
IntesisBox-MH-AC-MBS-48

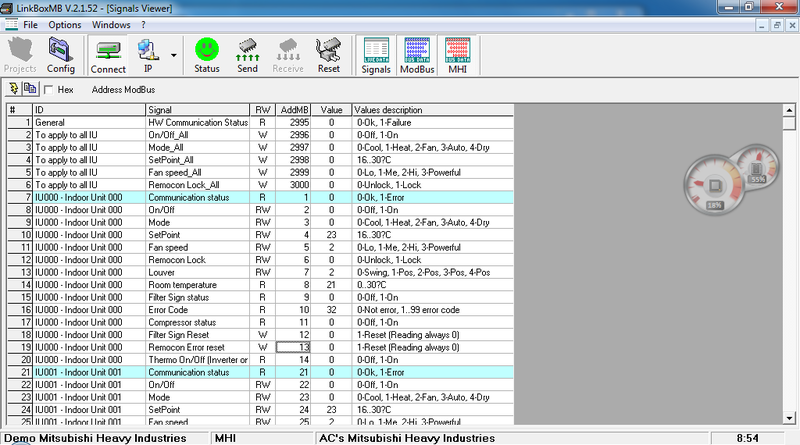

	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с сетью кондиционеров по параметрам: - On/Off - Mode (Auto, Heat, Fan, Cool ) - Fan Speed (0:Auto, 1:Low, 2:Mid, 3:High,..) - Vane Position (0:Auto,1,2,...) - Temp Setpoint (16..32ºC) - Temperature (10..38ºC) - Alarm or Error Code	Mitsubishi Heavy Ind драйвер работает на 24 кондиционера	- Подключается к системной шине между блоками кондиционеров напрямую или через дополнительные адаптеры. - Требует ручную адресацию внутренних и наружных блоков. - Требует настройки через программу производителя. - Реакция на комманды или обновление данных может быть замедленна на ~2 минуты. - цена от 2000 евро.

IntesisBox-XX-AC-MBS-XX		Требуется разработка ПО драйвера : LG VRF Midea VRF Mitsubishi Electric Multi Panasonic VRF Samsung NASA VRF



Блоки сопряжения

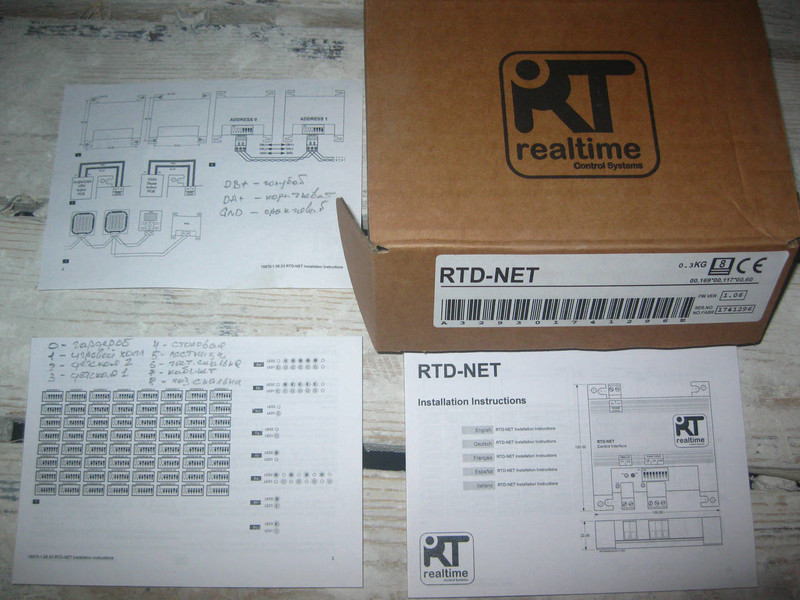

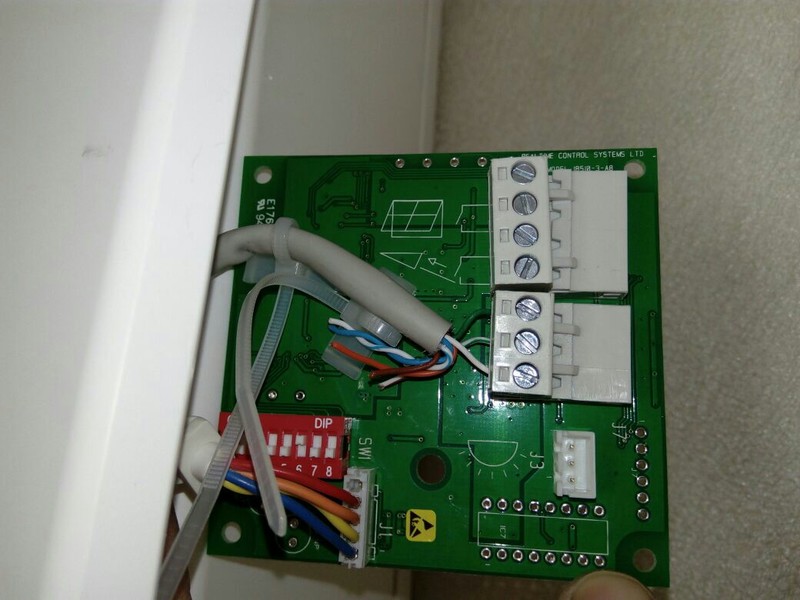

RTD-NET / RTD-RA
	Работает по протоколу ModbusRTU (RS485). Обеспечивает двустороннюю связь с одним кондиционером по параметрам: - On/Off - Mode (Auto, Heat, Fan, Cool ) - Fan Speed (0:Auto, 1:Low, 2:Mid, 3:High,..) - Vane Position (0:Auto,1,2,...) - Temp Setpoint (16..32ºC) - Temperature (10..38ºC) - Alarm or Error Code ПО драйвера управляет до 24х кондиционеров в любой комбинации блоков RTD-XXX.	DAIKIN VRV SKY (Возможна доработка драйвера для управл-я 16ю кондиционерами с одного блока сопряжения) Daikin RTD-NET.pdf	- Подключается к внутренней плате внутреннего блока кондиционера. - Возможно удаление до 500м от внутренного блока кабелем FTP. - Питание 15-24в, можно от внутренного блока. - цена около 300 евро.

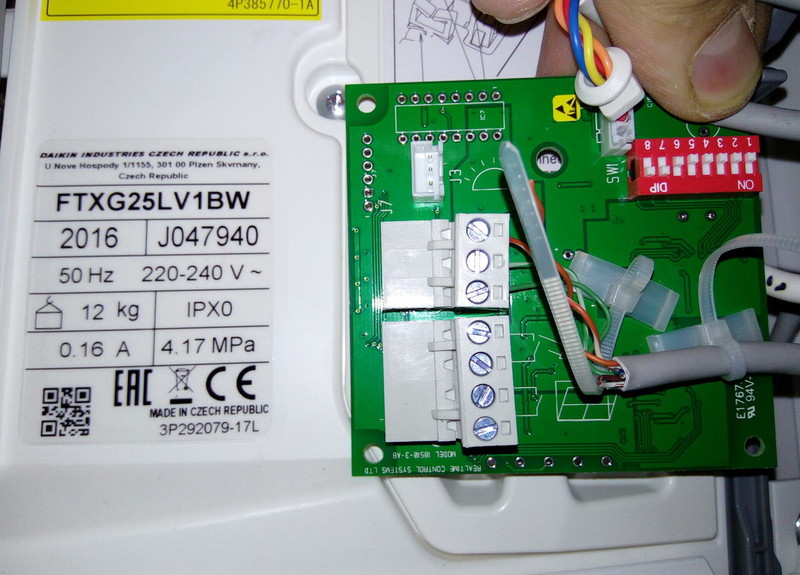

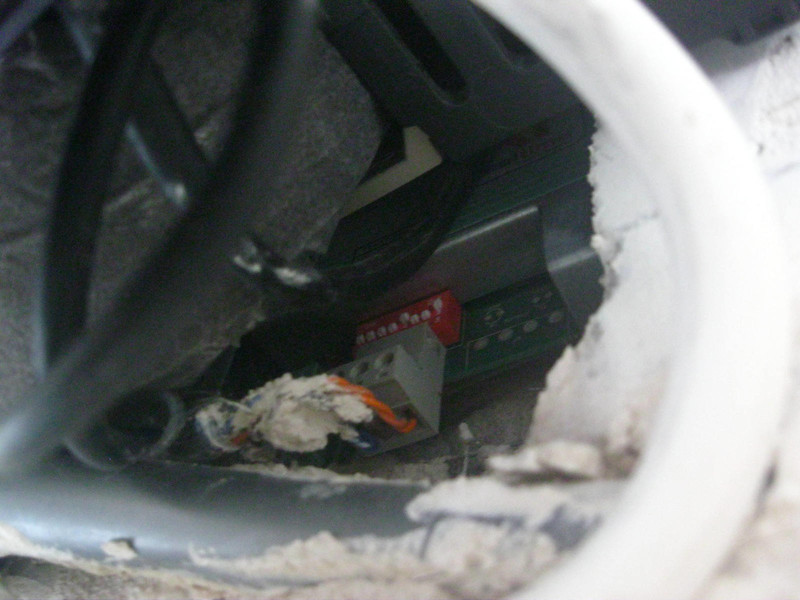

		DAIKIN Room AC Daikin RTD-RA.pdf	- Подключается и питается от внутренней платы внутреннего блока кондиционера. - Установка в нише за внутренним блоком кондиционера. - цена около 250 евро.

Шлюзы сопряжения
LON, KNX, BACnet,...
	Работают по интерфейсу LON, KNX, BACnet,.... Обеспечивает двустороннюю связь с сетью кондиционеров по параметрам. Обмен данными может сильно замедляться и пропадать при сбоях питания.	Требуется разработка ПО драйвера шлюза специально под объект.	- Используется только с ПЛК Beckhoff CX и с модулями KL поддерживающими интерфейс. - Требует платное ПО. - цена от 2000 евро.
