МультиДатчики с шиной RS485

Интеграция мультидатчиков к системе EasyHome выполнена:
  - Через физический проводной порт RS485.
  - Протокол связи ModbusRTU.
  - Все датчики имеют питание 9..28В.

Программа опроса датчиков на порту (драйвер) выполняет:
  - Автоматическое определение производителя и марку и комплектацию подключенного датчика.
  - Опрос до 60ти датчиков температуры и влажности, максимальный адрес указывается в настройке
  - Работа до 12ти ИК шлюзов (на адресах 1..12)
  - Данные из датчиков считываются в переменные системы EasyHome в соответствии с адресом датчика и его комплектацией.
  - Приём данных c сенсоров CO2 и VOC в переменные IN.CO_Level[1..6] или в IN.FreeAI и IN.TempPol, при адресе более 6ти.
  - При неисправности или потере датчика (нет ответов на 15 запросов), данные, считанные в систему c дефектного датчика, обнуляются. Таким образом позволяют сработать извещениям и противоаварийным алгоритмам.
  - Для уличного датчика задаём адрес +1 от кличетсва указанного в менеджере портов, он будет опрошиватся и приниматься как уличный.

Возможна работа датчиков в составе вентмашины прямого управления Vent_DirectDrive, для этого в менеджере портов указывать количество = 129...191, где нижние 6 бит числа указывают маску существующих датчиков N1..6 для вентмашины. Паралельно эти же значиения принимаются в зоны климата N1..6.



Датчик температуры и влажности:

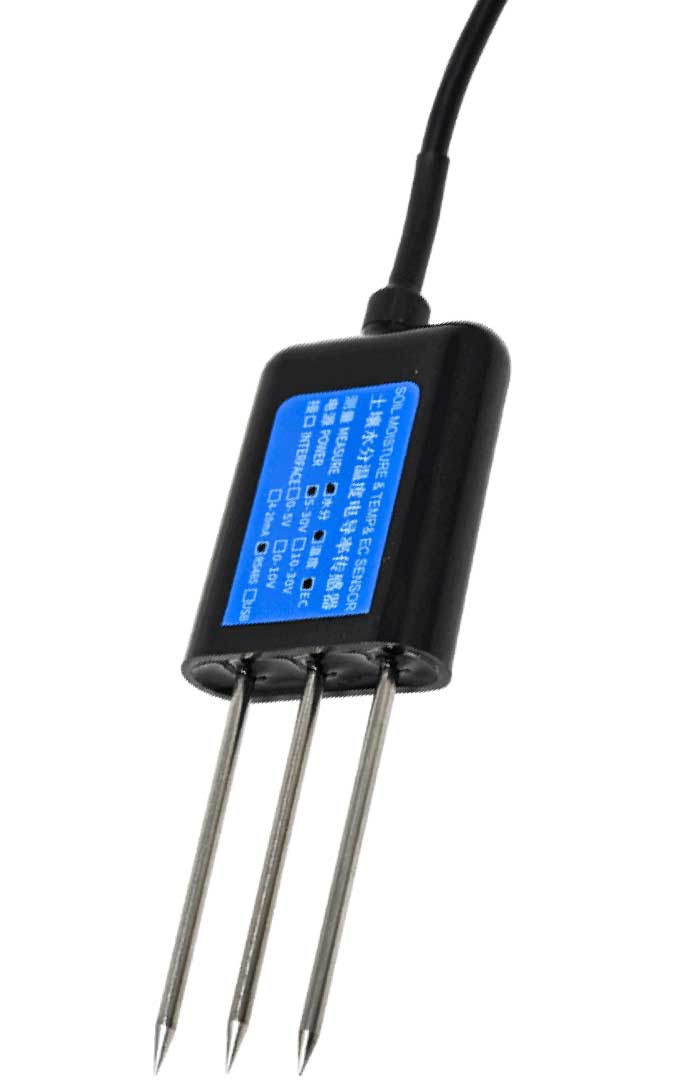

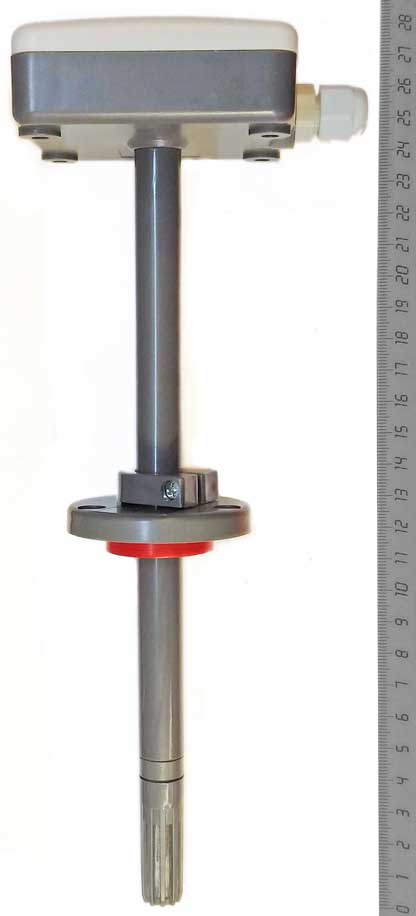

          ZTS-3009-TH-WS (Канал) / ZTS-3000-TR-WS (Почва)
 - Измерение температуры: Т 0..80°С
 - Измерение влажности:  0..100% RH
 - Питание: 10-30v
 - Размеры: 100x80x225mm
 - Крепление в вентканал / в землю

Цена: ~ 5 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

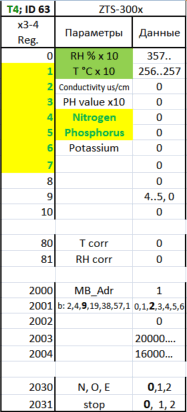

Регистры ModbusRTU

Датчик температуры:

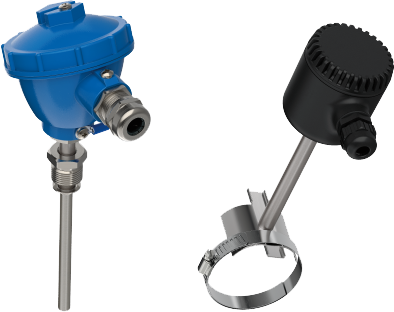

Датчики температуры ОВЕН с modbusRTU для подключения к контроллеру EasyHome		   ОВЕН ОВЕН ДТХ-RS
 - Измерение температуры: Т 0..100°С
 - Питание: 21-27v
 - Крепление в трубу

Цена: ~ 15 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]

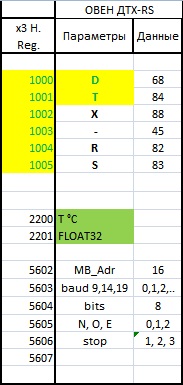

Регистры ModbusRTU

Датчик температуры и влажности:

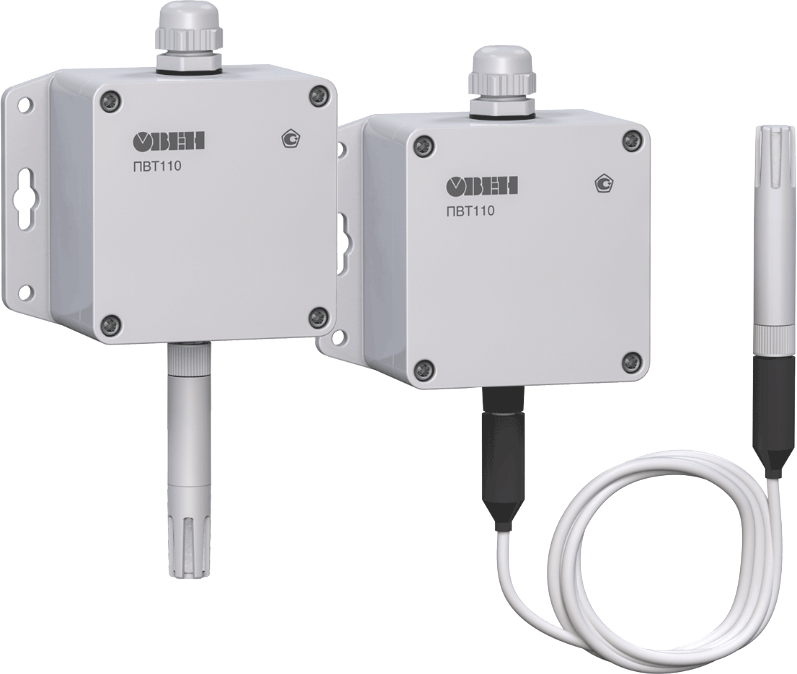

Датчики температуры ОВЕН с modbusRTU для подключения к контроллеру EasyHome		   ОВЕН ПВТ110-RS
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 24v
 - Размеры: 110x82x200mm
 - Крепление в вентканал

Цена: ~ 20 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

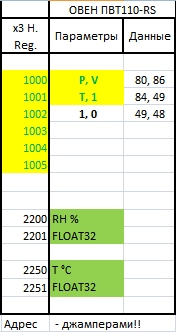

Регистры ModbusRTU

Датчик температуры и влажности:

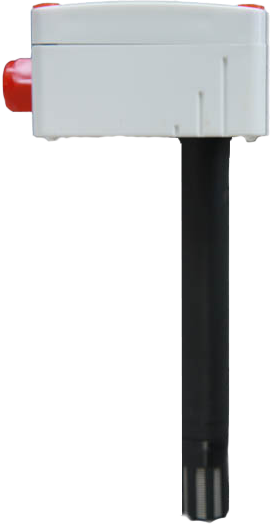

Датчики температуры Thermokon с modbusRTU для подключения к контроллеру EasyHome           Датчики температуры Thermokon с modbusRTU для подключения к контроллеру EasyHome		   Thermokon CRW9 CDI9 (и другие этой серии)
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 21-27v
 - Размеры: 82x62x200mm
 - Крепление в вентканал или на стену

Цена: ~ 25 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

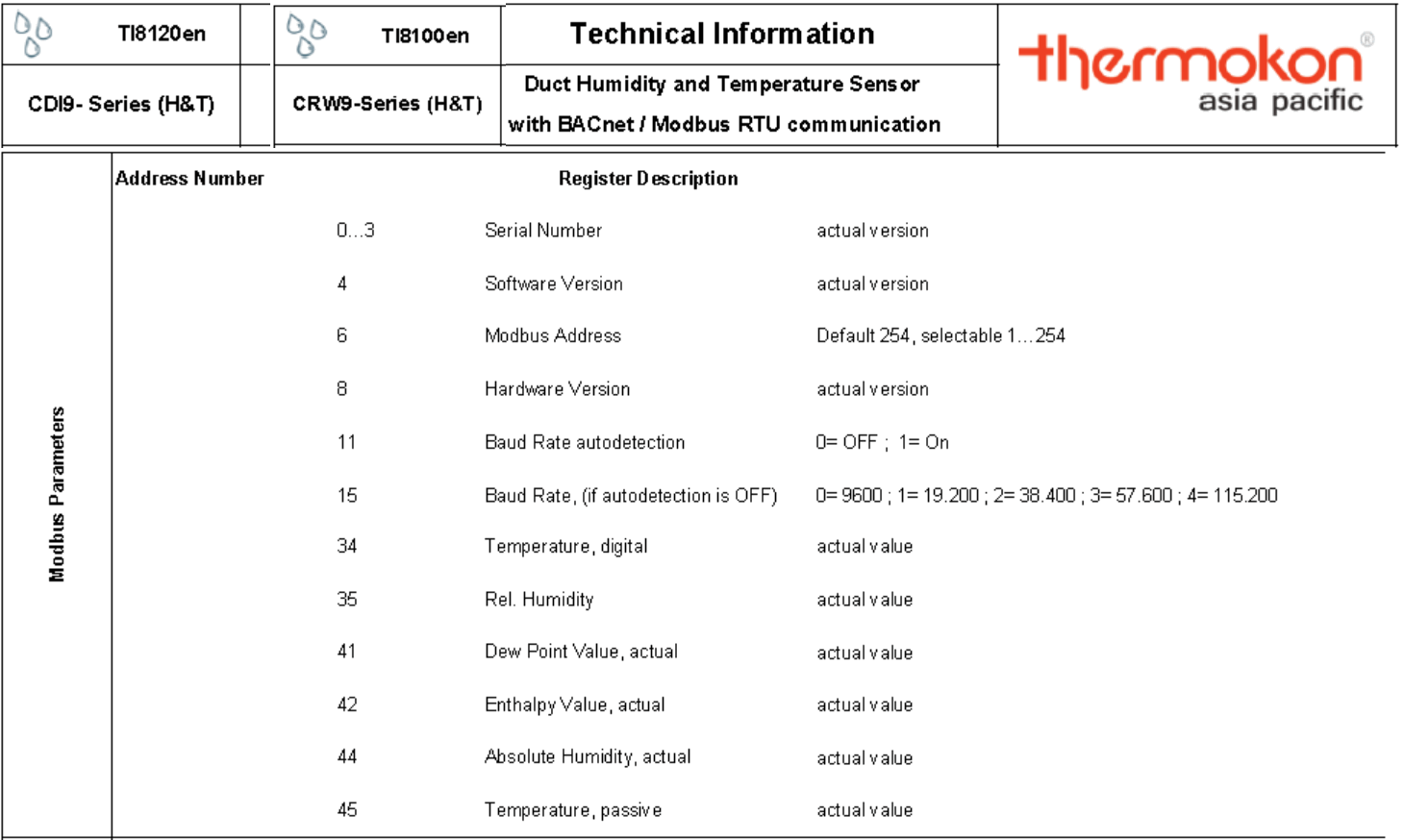

Регистры ModbusRTU:
    Регистры ModbusRTU датчиков Termokon

Датчик температуры и влажности:

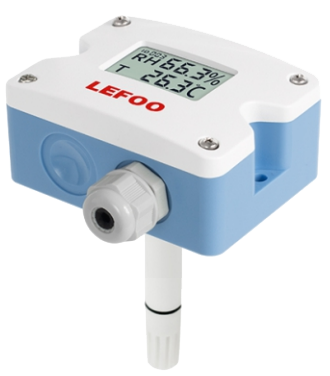

 Датчик LEFOO температуры и влажности для интеграции с Умным Домом EasyHome по ModbusRTU		    LEFOO LFH10 (и другие модели)
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 15-35v
 - Размеры: 82x62x200mm
 - Крепление в вентканал или на стену

Цена: ~ 15 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

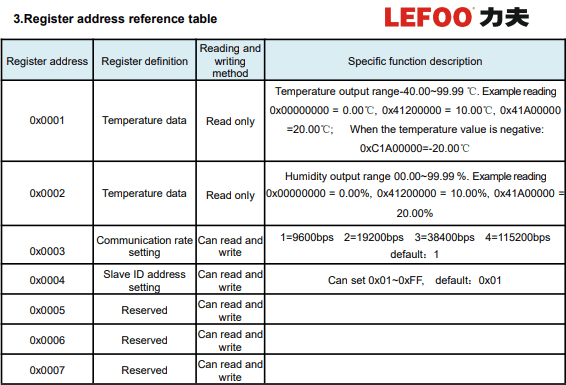

Регистры ModbusRTU:
    Регистры ModbusRTU датчиков LEFOO

Термостат воздуха или пола:

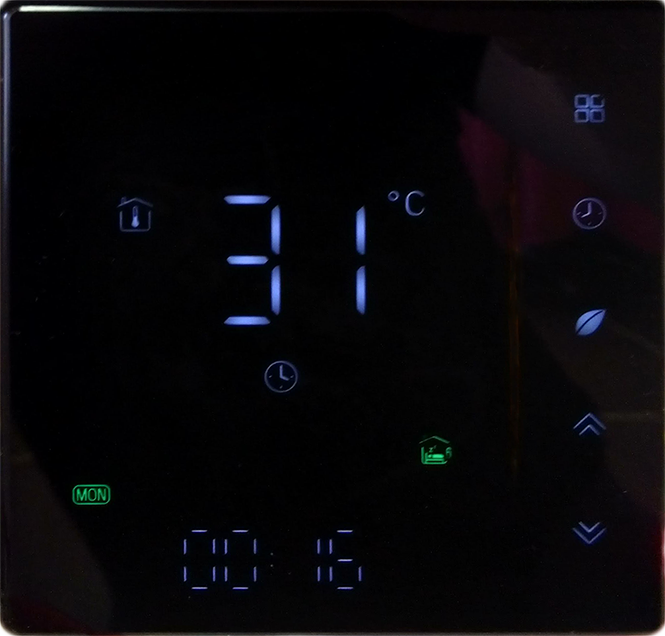

Термостат BHT-006 с ModbusRTU с AliExpress для интеграции с Умным Домом EasyHome		   BHT-006 (чёрный/серый/белый)
 - Измерение температуры воздуха ИЛИ пола: Т 0..50°С
через встроеный датчик Т ИЛИ внешний сенсор в пол
 - Изменение уставки температуры кнопками
 - Кнопка ВКЛ-ВЫКЛ(ECO), Расписание
 - Питание: 5-15v / 230v ( экран / комплект с БП и реле)
 - Размеры: 88x88x12mm / 88x88x50mm
 - Крепление на подрозетник через скобу

Цена: ~ 2 / 3 т.р. ( экран / комплект с БП и реле)		   Принимаются данные в
=> IN.TempAir[ Adr ]
=> SetTempAir[ Adr ]
=> ON-ClimateAir[ Adr ]

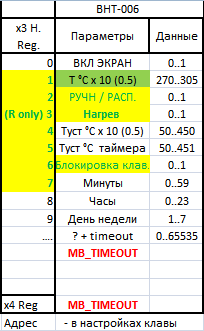

Регистры ModbusRTU

 Датчик температуры и влажности:


 Датчик температуры и влажности по RS485 AliExpress XY-MD02		   EasyHome XY-MD02
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 5-30v
 - Размеры: 76x46x29mm
 - Крепление на DIN-рейку или стену

Цена: ~ 2 т.р.		   Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

Регистры ModbusRTU:
    Регистры Modbus датчиков AliExpress XY-MD01 XY-MD02

Датчик температуры и влажности:

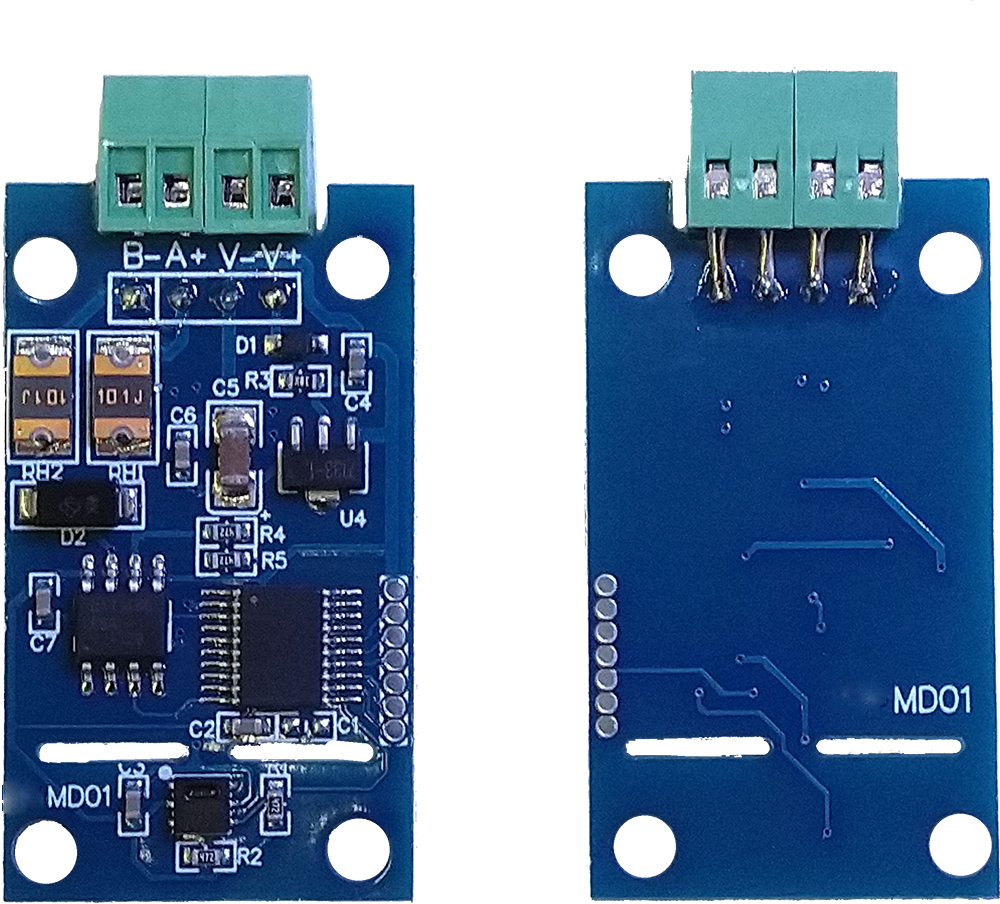

Датчик температуры и влажности по RS485 AliExpress XY-MD01

   EasyHome XY-MD01
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 5-30v
 - Размеры: 45x23x8 mm
 - В подрозетник или коробочку

Цена: ~1600 рублей		   Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

Регистры ModbusRTU:
    Регистры Modbus датчиков AliExpress XY-MD01 XY-MD02

 Датчик температуры воздуха и пола:

Датчик температура воздуха и пола с интерфейсом RS485		   WirenBoard WB-M1W2 (WirenBoard)
 - Измерение температуры воздуха: Т 0..50°С
 - Измерение температуры пола 1: Т 0..50°С
 - Измерение температуры пола 2: Т 0..50°С
 - Сенсоров пола DS18B20 нет в комплекте!
 - Питание: 9-28v
 - Размеры: 57x18x12 mm

Цена: ~1500 рублей

Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.TempPol[ Adr ]
=> IN.TempPol[ Adr+1 ]

Регистры ModbusRTU

ИК шлюз и датчик температуры:



ИК шлюз WirenBoard WB-MIR c шиной RS485
   WirenBoard WB-MIR v2 (WirenBoard)
 - Измерение температуры воздуха: Т 0..50°С
 - Измерение температуры пола 1: Т 0..50°С
 - Сенсор пола DS18B20 нет в комплекте!
 - ИК шлюз на 40 команд
 - ИК светодиод клеится на глазок прибора
 - Питание: 9-28v
 - Размеры: 57x18x12 mm

Цена: ~2500 рублей		   Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.TempPol[ Adr ]

<=> IR-Link N


Регистры ModbusRTU

ИК шлюз и мультидатчик:


ИК шлюз и мультидатчик WirenBoard WB-MSW c шиной RS485		   WirenBoard WB-MSW v3, v4 (WirenBoard)
 - Измерение температуры воздуха: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Измерение громкости шума 0..100dB
 - Измерение CO2 0..5000ppm
 - Измерение VOC 0..1000ppm
 - Измерение освещённости 0..500Lux
 - Датчик присутствия (медленный)

 - ИК шлюз на 81 команду
 - ИК светодиоды работают с нескольких метров
 - Питание: 9-28v
 - Размеры: 83x83x20 mm

Цена: ~ 4..20 т.р.		   Принимаются данные в
T    => IN.TempAir[ Adr ]
RH => IN.QualityAir[ Adr ]
CO2=> CO_Level[ ] / TempPol[ N > 6 ]
dB =>  IN.FreeAI[ Adr ]
VOC=> IN.CO/ FreeAI[ Adr +]/ TempPol
Lux => IN.FreeAI[ Adr ++ ]
PIR => IN.PieSens[ Adr ]

<=> IR-Link N

Регистры ModbusRTU

 Датчик температуры и влажности:

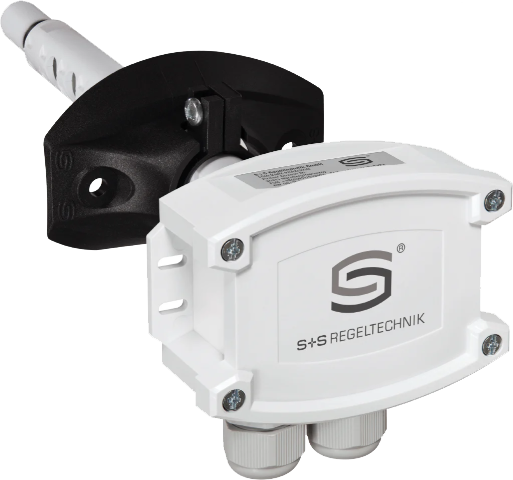

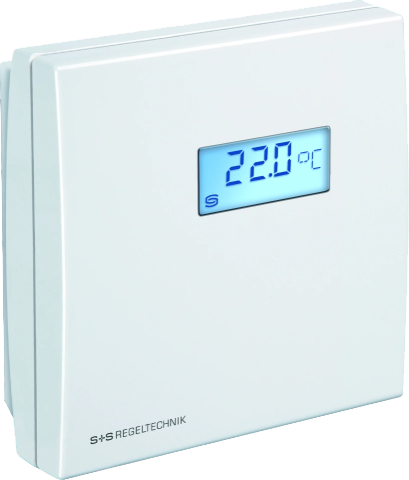

Датчики температуры S+S с modbusRTU для подключения к контроллеру EasyHome         Датчики температуры S+S с modbusRTU для подключения к контроллеру EasyHome		   S+S RFTF-Modbus (Room); хх-Modbus-T3
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 15-36v
 - Крепление в вентканал или на стену

Цена: ~ 25 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

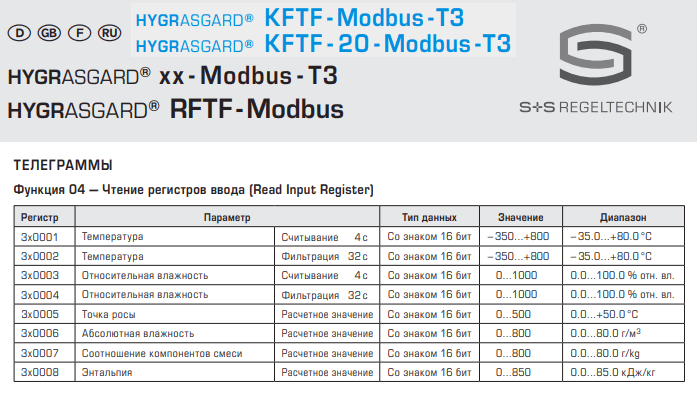

Регистры ModbusRTU:
    Регистры ModbusRTU датчиков S+S для подключения к ПЛК EasyHome

 Датчик температуры и влажности:

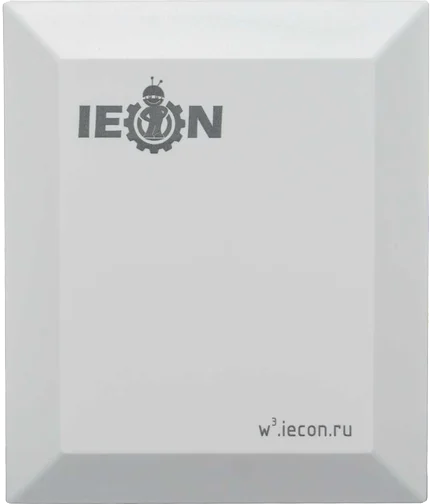

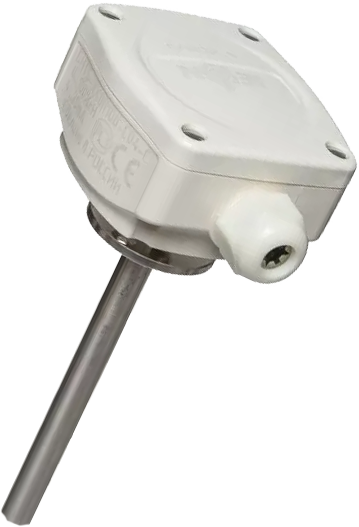

Датчики температуры IECON с modbusRTU для подключения к контроллеру EasyHome        Датчики температуры IECON с modbusRTU для подключения к контроллеру EasyHome		   IECON DHTS-C (и другие этой серии)
 - Измерение температуры: Т 0..50°С
 - Измерение влажности:  0..100% RH
 - Питание: 18-30v
 - Крепление в вентканал или на стену

Цена: ~ 20 т.р.		    Принимаются данные в
=> IN.TempAir[ Adr ]
=> IN.QualityAir[ Adr ]

Регистры ModbusRTU
