Управление шиной KNX / EIB в системе EasyHome

   К системе умного дома EasyHome можно подключать оборудование стандарта KNX / EIB. Шина KNX прокладывается витой парой J-Y(ST)Yh 2x2x0,8, произвольной топологии, без колец. Если потребление приборов KNX от шины не большое, то допустимо использование стандартной компьютерной витой пары FTP или UTP cat5 или cat6:

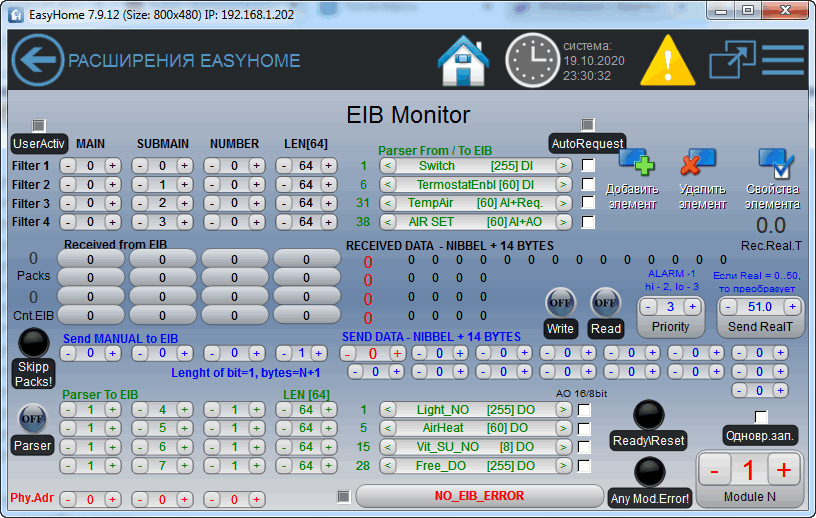

Контроллер KNX системы


   Напряжение питания в шине 24..30В обеспечивается отдельным специализированным блоком питания. Для малых и тестовых систем можно использовать БП 24В подключенный к шине через резистор 50 Ом. Максимальная длина шины KNX - 1000м. Скорость передачи данных по шине составляет 9600 бит/сек, передача данных выполняется импульсами просадки напряжения шины на 6В от среднего питающего напряжения.
  Логотипом EasyHomу - контроллер шины Умного Дома KNX  обозначаются сертифицированные устройства, их перечень и режимы есть на сайте knx.org. Существует масса несертифицированного оборудования, на таких устройствах указано "KNX" и есть клеммы подключения шины + и -.

Интеграция шины KNX в систему EasyHome выполнена с использованием следующих адаптеров:

                                 Модель и описание   Примечания

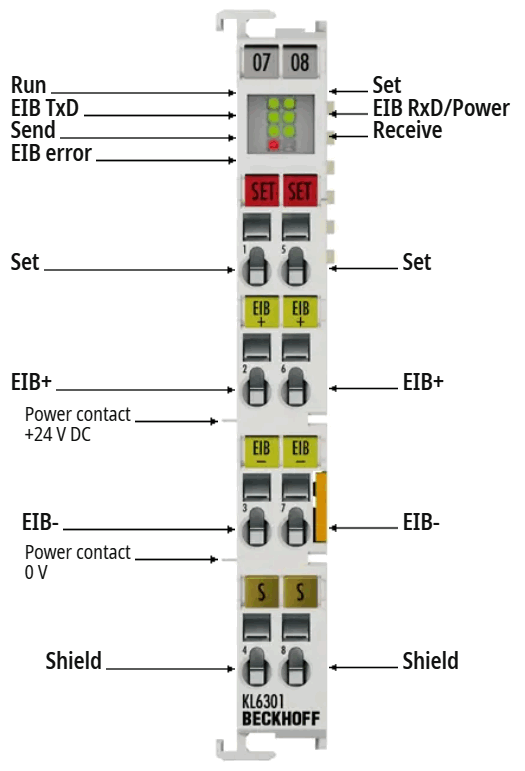

Beckhoff KL6301 EIB KNX terminal
Beckhoff KL6301 (beckhoff.com)
     - управление 4х групп по 64 адреса переменных
Цена: ~ 490 евро
  Применимо только в составе контроллеров Beckhoff.
   В ПО EasyHome поддерживается одновременная
работа до 8ми модулей в составе одного контроллера.
    Может выдавать до 20ти телеграм в секунду.

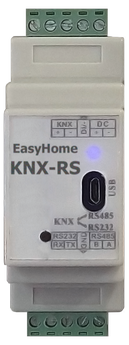

Адаптер шины EIB-KNX

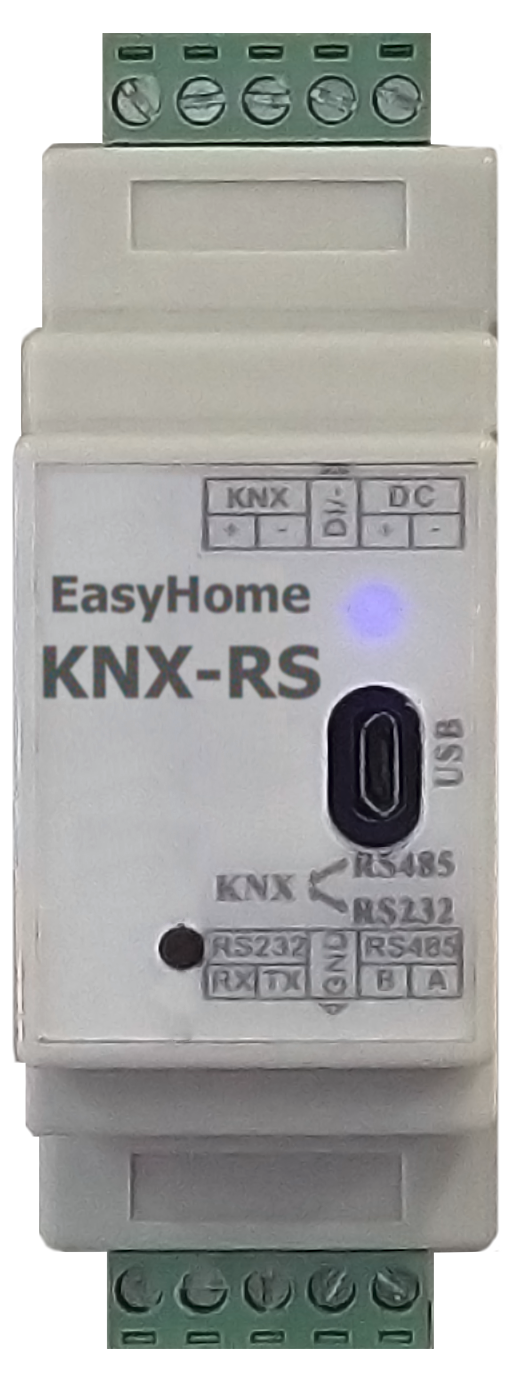

EasyHome KNX-RS
   - управление 4х групп по 64 адреса переменных
   - Работает с ETS5 для конфигурирования сети KNX
   - порты RS232, RS485 (для ПЛК), microUSB (для ETS)
   - питание 12-24В для работы портов RS232/485
Цена: 20т.р.		      Применим с любым контроллером, в ПО EasyHome
поддерживается работа одного шлюза с контроллером.
   Подключается через RS232 или RS485.
   Может выдавать до 10ти телеграм в секунду.
   При необходимости ввода-вывода большего количества
переменных добавляйте дополнительный контроллер в
кластер контроллеров.


    В системе EasyHome предусмотрена адресация групп однотипных данных в сеть KNX и из сети KNX, которые должны быть последовательно адресованы. Для упрощения адресации переменных устройтсв сети предоставляем готовый шаблон переменных для системы KNX для привязки точек ввода-вывода устройтств для ПО ETS5:

EasyHomeKNX v4.knxproj         1.5Mb      23.11.2021

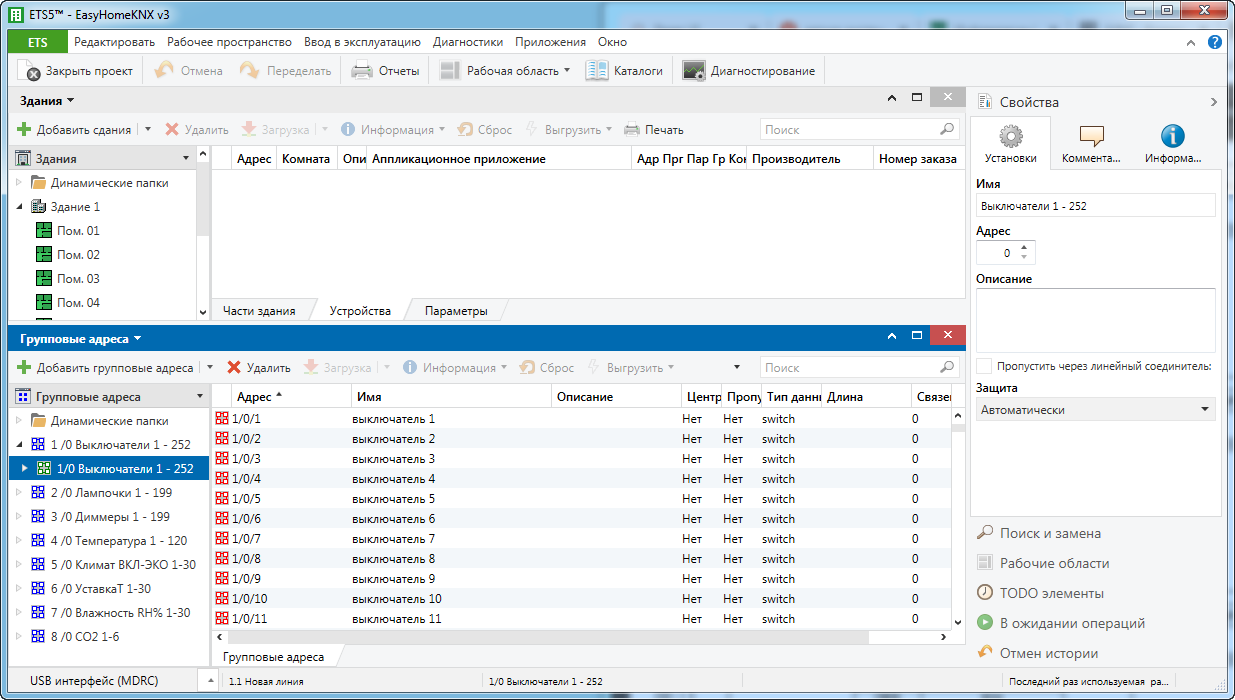

       Шаблон настройки сети KNX для работы с умным домом EasyHome

Пример настройки парсеров в EasyHome для связки внутренних переменных с точками ввода-вывода в KNX сети:

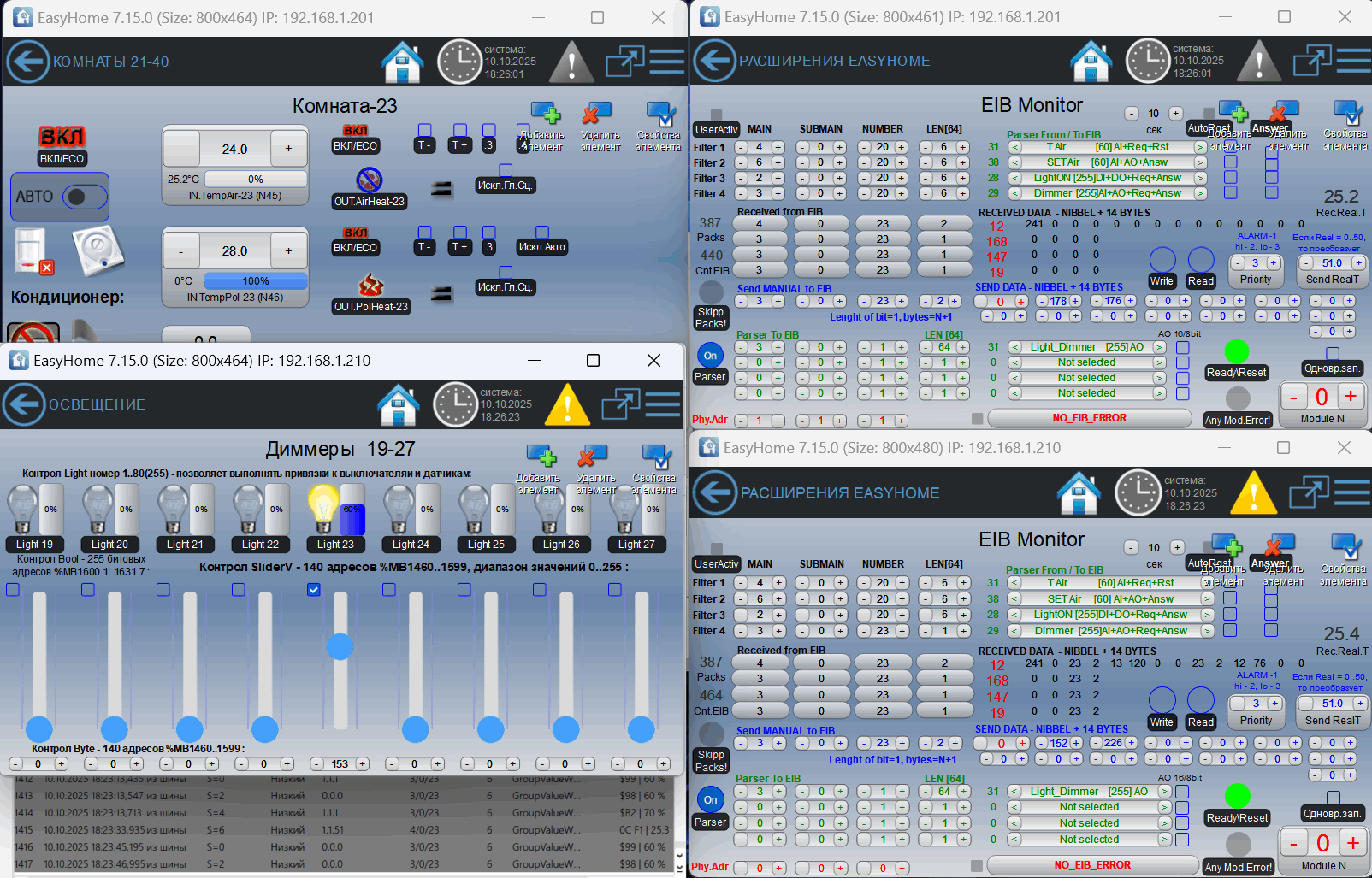

Привязка переменных KNX к системе EasyHome    Привязка переменных EIB к переменным системы EasyHome

Типы парсеров шины KNX на ВХОДЫ и ВЫХОДЫ и с АВТООБНОВЛЕНИЕМ и СЧИТЫВАНИЕМ :

1 - тип парсера = "Switch [255] DI"
2 - тип парсера = "PirSens [128] DI"
3 - тип парсера = "TempPLUS [60] DI"
4 - тип парсера = "TempMINUS [60] DI"
5 - тип парсера = "Termostat [60] DI"
6 - тип парсера = "TermostatEnbl [60] DI"
7 - тип парсера = "VitjazhkiIN [8] DI"
8 - тип парсера = "Protechki1 [16] DI"
9 - тип парсера = "Protechki2 [16] DI"
10 - тип парсера = "ExtAlarms [16] DI"
11 - тип парсера = "ElAlarms1 [16] DI"
12 - тип парсера = "ElAlarms2 [16] DI"
13 - тип парсера = "ElectroState...[16] DI"
14 - тип парсера = "HealthAlarms [16] DI"
15 - тип парсера = "Counters [8] DI"
16 - тип парсера = "Zvonok [8] DI"
17 - тип парсера = "KNOPKI [8] DI"
18 - тип парсера = "ExtHeatDetectors[8] DI"
19 - тип парсера = "Special_IN... [5] DI"
20 - тип парсера = "VentDirect_IN... [4] DI"
21 - тип парсера = "Free_DI [255] DI"
28 - тип парсера = "LightON [255]DI+DO+Req+Answ"
29 - тип парсера = "Dimmer [255]AI+AO+Req+Answ"
30 - тип парсера = "DimmerINV [255]AI+AO+Req+Answ"
31 - тип парсера = "T Air [60] AI+Req+Rst"
32 - тип парсера = "QualityAir [60] AI+Req+Rst"
33 - тип парсера = "T Flr [60] AI+Req+Rst"
34 - тип парсера = "CO_Level [6] AI+Req+Rst"
35 - тип парсера = "Special_IN... [5] AI+Req+Rst"
36 - тип парсера = "VentDirect_IN..[4] AI+Req+Rst"
37 - тип парсера = "Free_AI % [100] AI+Req+Rst"
38 - тип парсера = "SET Air [60] AI+AO+Answ"
39 - тип парсера = "SET Flr [60] AI+AO+Answ"
40 - тип парсера = "ON Air [60] DI+DO+Answ"
41 - тип парсера = "T AirFlr[120] AIO+Req(Prs)+Answ+Rst"
42 - тип парсера = "ON Flr [60] DI+DO+Answ"
43 - тип парсера = "SET AirFlr [120] AI+AO+Answ"
44 - тип парсера = "ON AirFlr [120] DI+DO+Answ"
45 - тип парсера = "AUTO Klimate [60] DI+DO+Answ"
50 - тип парсера = "FreeAO BYTE [100] AI+AO+Answ"

Типы парсера только на выход в шину KNX :

1 - тип парсера = "Light_NO [255] DO"
2 - тип парсера = "Dimmer_NO [255] DO"
3 - тип парсера = "MotorOpen [255] DO"
4 - тип парсера = "MotorClose [255] DO"
5 - тип парсера = "AirHeat [60] DO"
6 - тип парсера = "PolHeat [60] DO"
7 - тип парсера = "AirCool [60] DO"
8 - тип парсера = "PolCool [60] DO"
9 - тип парсера = "Loads_R_NO [32] DO"
10 - тип парсера = "Loads_S_NO [32] DO"
11 - тип парсера = "Loads_T_NO [32] DO"
12 - тип парсера = "Loads_RST_NO [32] DO"
13 - тип парсера = "Klapan_P [60] DO"
14 - тип парсера = "Klapan_V [60] DO"
15 - тип парсера = "Vit_SU_NO [8] DO"
16 - тип парсера = "ExtAlarm_NO [16] DO"
17 - тип парсера = "ExtAlarmReset_NO [16] DO"
18 - тип парсера = "Zamki_NO [8] DO"
19 - тип парсера = "ExtHeatsZones_NO [16] DO"
20 - тип парсера = "ArmedBOLIDSection[15] DO"
21 - тип парсера = "AlarmBOLIDSection[15] DO"
22 - тип парсера = "ArmedSection [6] DO"
23 - тип парсера = "AlarmSection [6] DO"
24 - тип парсера = "SecurityOUT... [18] DO"
25 - тип парсера = "SupplyOUT... [10] DO"
26 - тип парсера = "VentDirectOUT...[8] DO"
27 - тип парсера = "SpecialOUT... [11] DO"
28 - тип парсера = "Free_DO [255] DO"
31 - тип парсера = "Light_Dimmer [255] AO"
32 - тип парсера = "Light_DimSlw [255] AO"
33 - тип парсера = "AirHeatPID [60] AO"
34 - тип парсера = "VentDirectOUT...[4] AO"
35 - тип парсера = "Free_AO % [100] AO"
36 - тип парсера = "DATE,TIME(+1) P10m"
37 - тип парсера = "Free_AO BYTE [100] AO"
41 - тип парсера = "TempAirPol[120] AO"
