Датчики Т и протечек

   В системе EasyHome можно использовать любые датчики с "сухими контактами", открытым коллектором, сигналами 0-10в. И активаторы (реле, диммеры, контактры, регуляторы) управляемые бинарным сигналом 0/12/24/220В или аналоговым 0-10В/PWM. Оборудование с интерфейсами KNX, LON, DALI может быть использовано в системе EasyHome с контроллерами Beckhoff.

   Здесь представлены датчики собственного производства: миниатюрный корпус позволяет встраивать датчик в подрозетник или за выключатель или в отдельный корпус

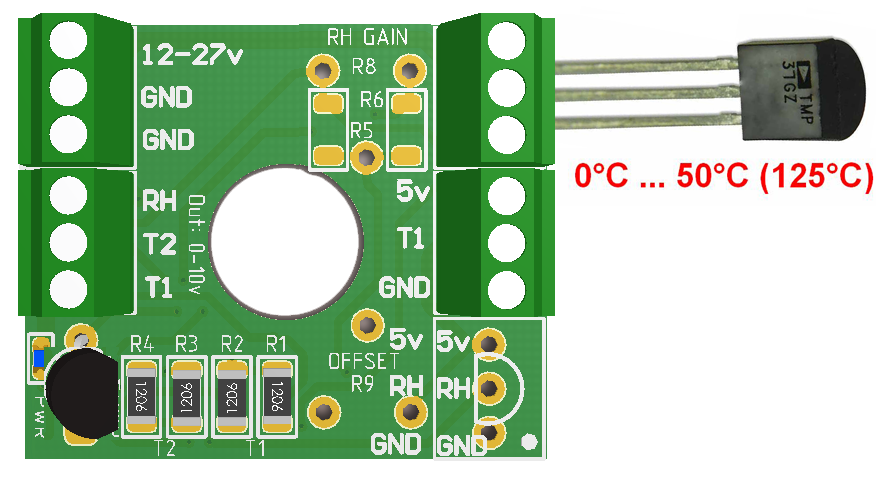

Датчики Температуры с выходом 0-10В встраиваемые EH_Sensor_T :

 T2-remote   T2-onboard   Т-воздуха + Т пола (Базовая модель)
EH_Sensor T2 remote_s   EH_Sensor T2 onboard
   2 канала измерения температуры
с сенсоров TMP36 / TMP37 с питанием 5В.
   Выходные сигналы: 0-10В (до 10мА).
   Питание: 12..27В (реком.12В), 10мА.
   Размер: 30х25х10мм.
Цена: 2550 рублей (в наличии)
  В комплекте: cенсор температуры воздуха 0..50°С TMP37
sensor TMP37 (вставляется в колодку T1 или Т2)

Дополнительно: Выносной сенсор
температуры пола TMP37 на проводе 2м.
(для установки в закладную трубку)

T3-remote       Тройной датчик Т
EH_Sensor T3 remote
   3 канала измерения температуры
с сенсоров TMP36 / TMP37 с питанием 5В
Цена: 2250 рублей (на заказ)
  Возможно подключение cенсоров Т воздуха/пола:
TMP37 дипазона 0..50°С
TMP36 дипазона -50..50°С
   Возможно изменение масштаба
(верхнего диапазона) измерений от +50°С до +150°С

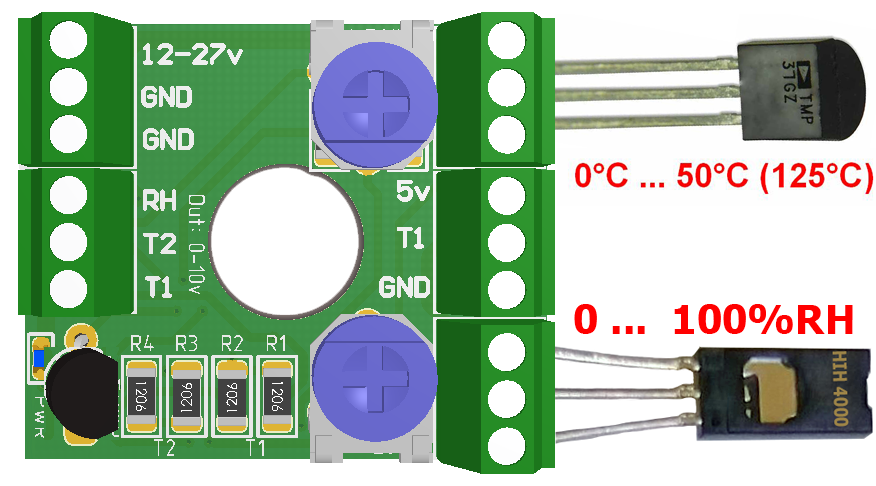

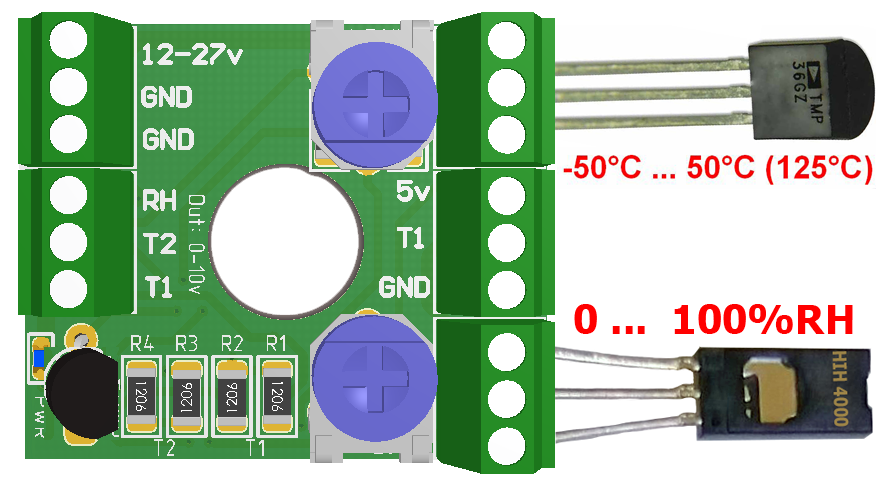

T2_RH-remote   T2_RH-onboard   Т и RH воздуха и Т пола
EH_Sensor T2_RH remote   EH_Sensor T2 RH onboard
   2 канала измерения температуры
с аналоговых линейных сенсоров TMP с питанием 5В
   канал измерения влажности 0-100% (точность ±5%)
Цена: 3800 рублей (на заказ)


В комплекте: cенсор температуры воздуха 0..50°С TMP37
sensor TMP37 (вставляется в колодку T1 или Т2)
В комплекте: cенсор влажности воздуха 0..100% HIH4000
sensor HIH4000 (вставляется в колодку RH,
калибруется потенциометрами индивидуально)
Дополнительно: Выносной сенсор температуры

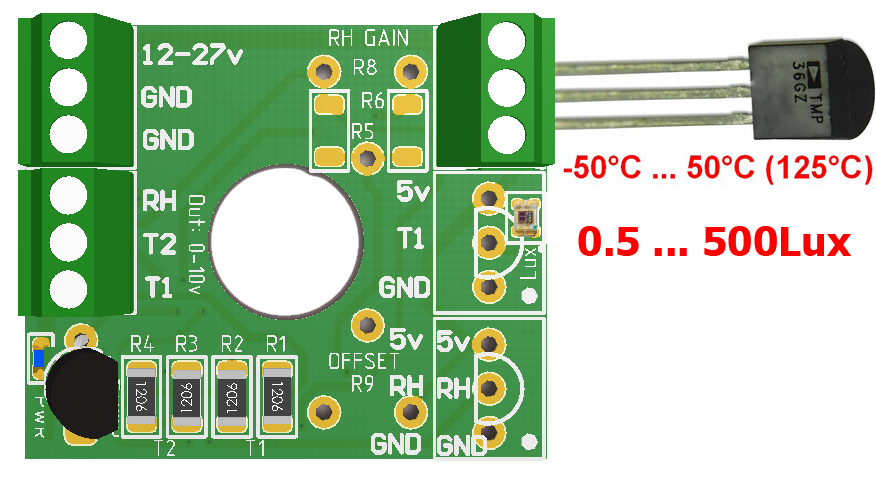

T1_Lux-onboard       Температура и Освещённость уличная

EH_Sensor T1 Lux
   канал T2 измерения температуры
с сенсором TMP36 дипазона -50..50°С
   канал T1 измерения освещ-ти 0-500 Лкс
Цена: 3200 рублей (на заказ)
  Сенсор освещённости расположен на канале T1
 - шкала логарифмическая:  PhotoSensorScale 0-10
0В = 0 Лкс, 0.1В = 5Лкс, 1В = 50 Лкс, 10В = 500 Лкс
 - диапазон - только видимый свет

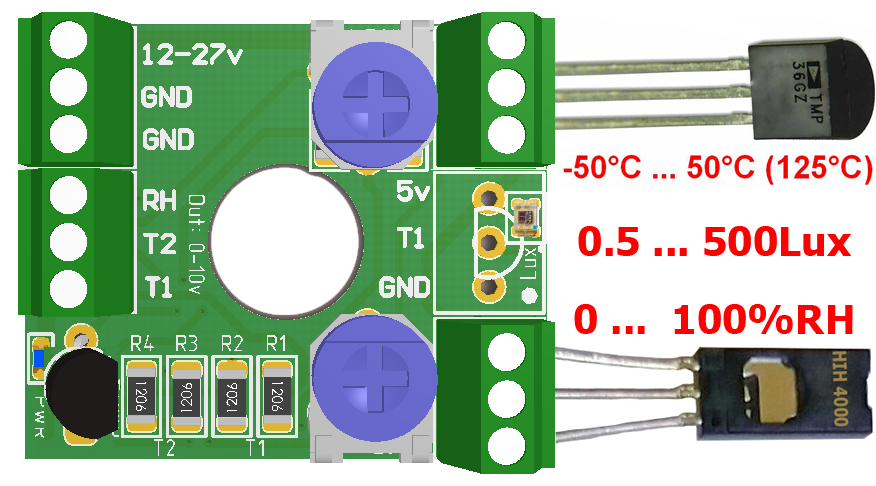

T1_RH_Lux-onboard       Температура, Влажность и Освещённость уличная
EH_Sensor T1 RH Lux onboard
   канал T2 измерения температуры
с сенсором TMP36 дипазона -50..50°С
   канал T1 измерения освещённости 0-500 Лкс
   канал RH изм-я влажности 0-100% (точность ±5%)
Цена: 4200 рублей (на заказ)
  В комплекте: cенсор температуры воздуха -50..50°С TMP36
sensor TMP36 (вставляется в колодку T2)
В комплекте: cенсор влажности воздуха 0..100% HIH4000
sensor HIH4000 (вставляется в колодку RH,
калибруется потенциометрами индивидуально)
Дополнительно: Выносной сенсор температуры

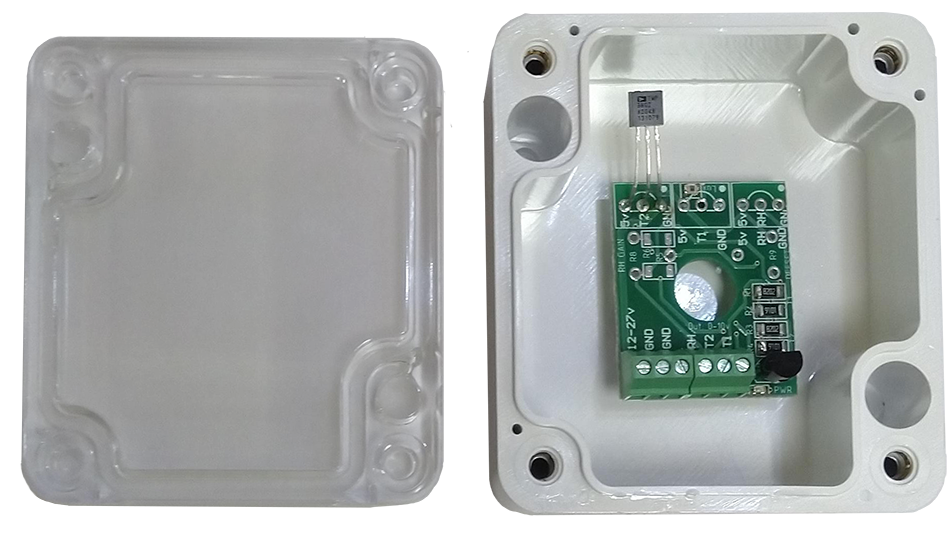

BOX IEK KM41205-01
BOX IEK KM41205-01

Коробка для открытого монтажа датчика температуры.
   Размер: 50х50х10мм.
Цена: 100 рублей (в наличии)

   Для измерения влажности необходимо обеспечить вентиляцию сенсора.
   Для измерения освещённости необходимо использовать прозрачный корпус.
   Для повышения точности измерения Т рекомендуется
высунуть сенсор Т из коробки через отверстие или держатель светодиодов 5мм.

Датчики серии “ХД-5Вх3”   (выпуск 2011-2021)
Датчик Температуры

 - Встаивается за выключатель или в подрозетник
 - Сенсор Т воздуха 0..50°С, выход 0-10В
 - Колодка для подключания сенсора Т пола
 - Питание 12В, 1мА
 - Размер 38х30х10мм
Цена: 2250..4200 рублей



Выпускался так же в различных модификациях с различными сенсорами:
EH_Sensor-T_Lux_RH_v2.pdf


TMP37 или   TMP36   Сенсоры Температуры
sensor TMP37 sensor TMP36    - Выходной сигнал 20/10мВ на °С
 - Абсолютная точность ±1°С в диапазоне 5..45°С
 - Питание 5В, 50мкА
 - Размер 19 х 5мм
Цена: 350 рублей
   - Подключается к плате датчика EH_Sensor_T
TMP37 имеет дипазон 0..150°С
TMP36 имеет дипазон -50..150°С

 Сенсор Т пола TMP37
sensor T floor        - Монтируется в закладную трубку в полу
 - Внутренний диаметр трубки 8-12мм
 - Питание 5В, 50мкА
 - Длина провода 2м (на заказ до 5ти метров)
Цена: 850 рублей
   - Так же может монтироваться на трубы отопления,
в воздуховоды и другие места мониторинга температур.

Сенсор PIR HC-SR505   Датчик движения
sensor PIR HC-SR505    - Монтируется в закладную трубку в полу
 - Поле сработки 3м х 90° (±45°)
 - Питание 5..20В, 50мкА
 - Размер 40х10мм
Цена: 400 рублей
   - Подключается к плате датчика EH_Sensor_T
 - Диаметр линзы френеля 8мм (для отверстия в коробках / заглушках )
 - Не использовать для охранки! (нет защиты от ложных сигналов)


Датчики протечек:

Датчик протечки
       - двухпроводной
 - Выход Открытый Коллектор + шунт 4.7кОм
 - Защита от переполюсовки и КЗ
 - Питание 9-36В
 - Потребление в режиме ожидания 1мкА
Цена: ~900 рублей
  Снят с производства.
Производился в 2009-2016г.

 Sensor_Protechek.pdf



Релейные модули:

DIN-AIMU (24VDC):
         - База на DIN-рейку
 - Управление 24VDC
 - Потребление 30мА
 - Коммутация 250В 16А
Цена: ~900 рублей
  Стойкость к ёмкостным нагрузкам
LED-светильников.


Возможно производство на заказ:
 - подогреваемый датчик осадков/снега
 - датчик влажности грунта
