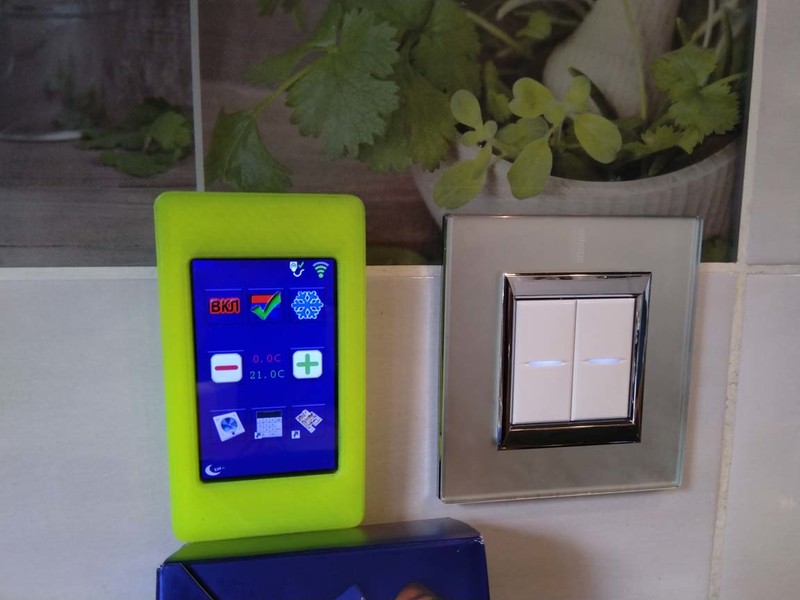

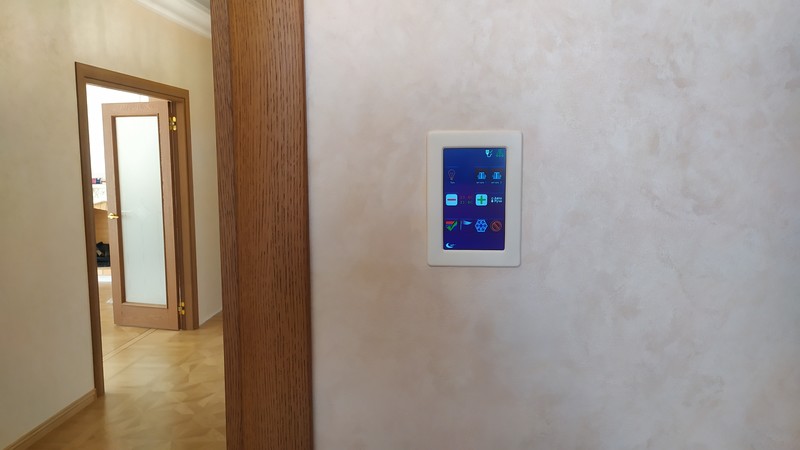

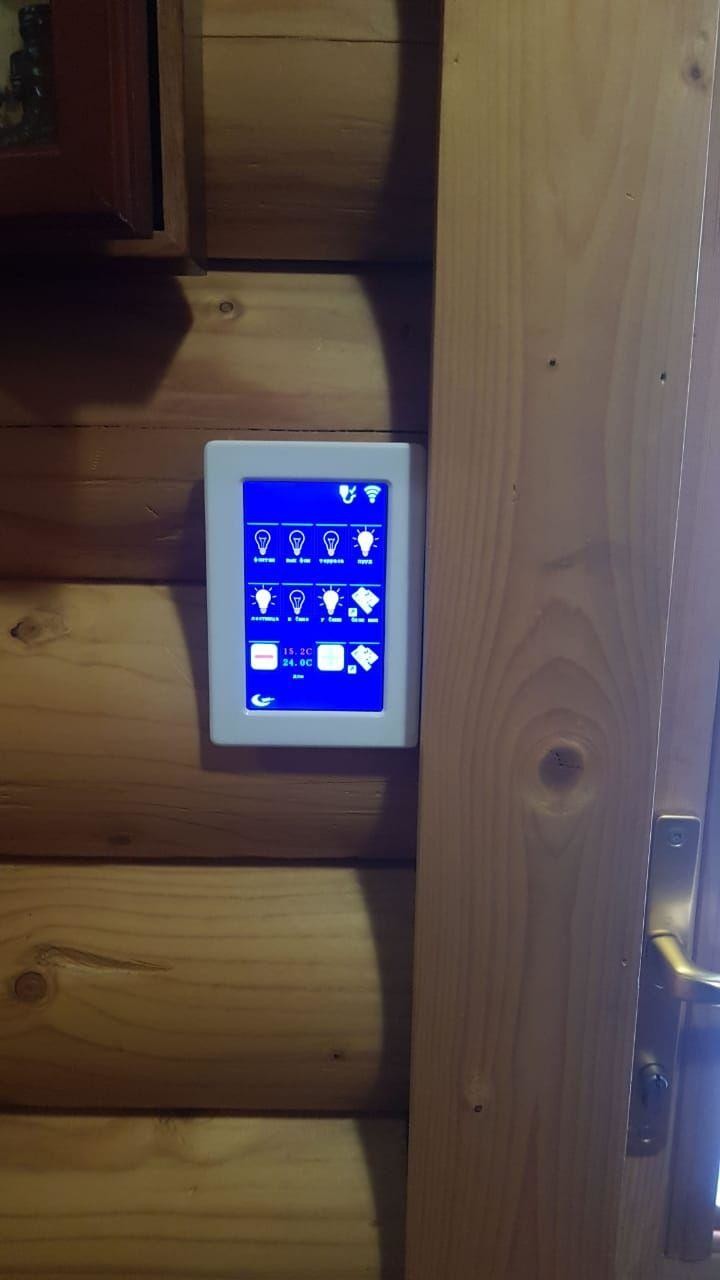

Тач панели EasyHomeTPD

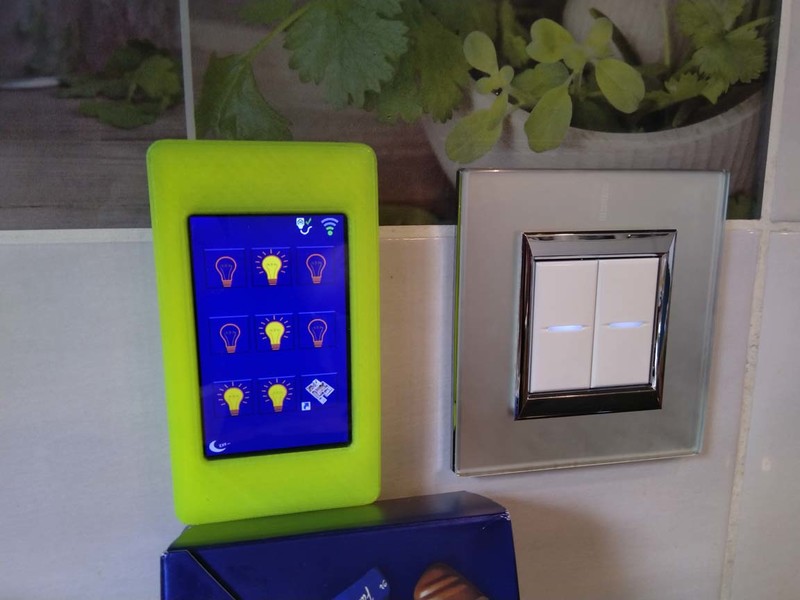

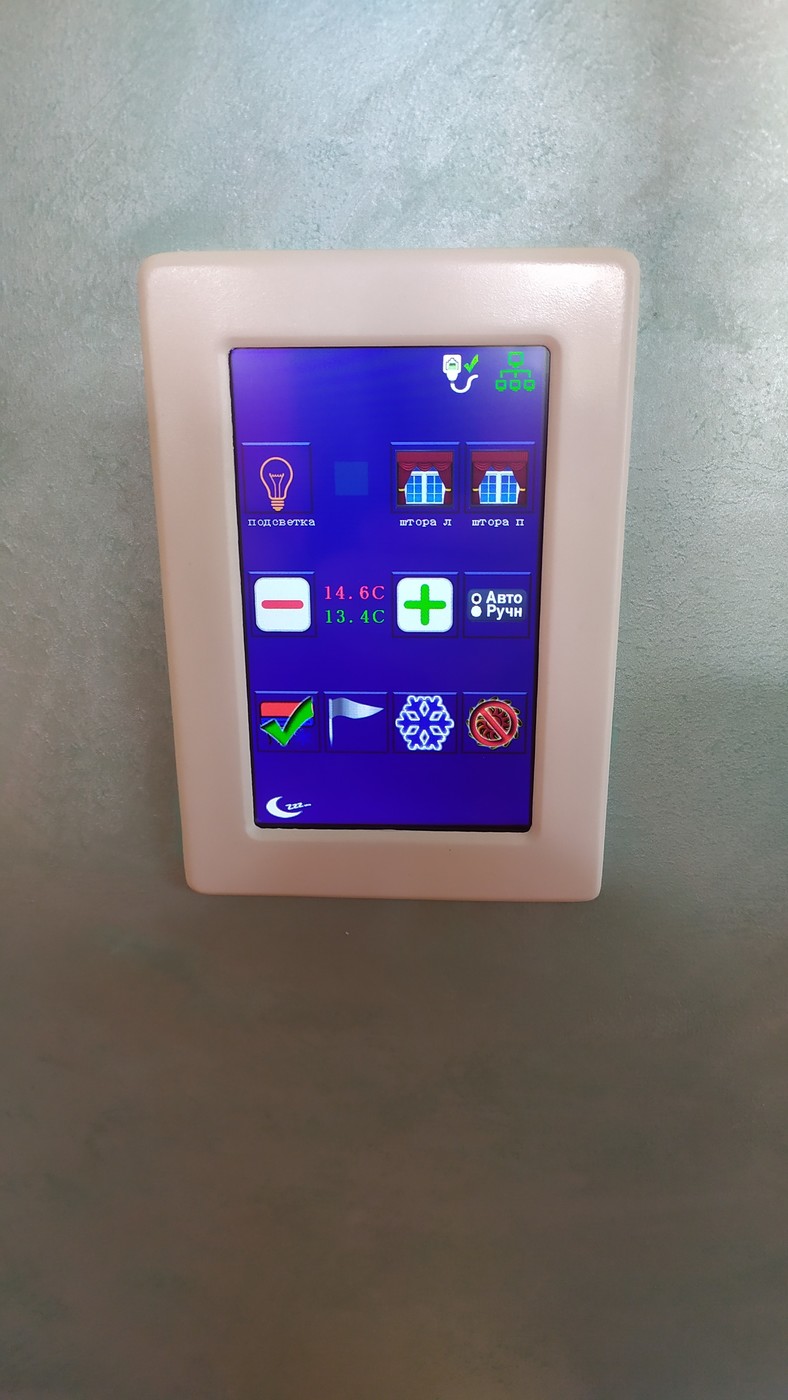

   Предназначены для работы в системе EasyHome в качестве стационарного комнатного выключателя света, сценарного выключателя, панели управления отоплением и кондиционером, мультимедиа фукциями.
  Подключается к контроллеру системы через Wi-Fi по протоколу ModbusTCP.
   Дублирует соответствующие кнопки интерфейса пользователя EasyHome для Windows, Android, iOS, но функционал ограничен: 2 экрана, по 9 кнопок (для размеров 2.4 и 3.2 дюйма) или 12 кнопок (для размера 5.0 и 7.0 дюймов).

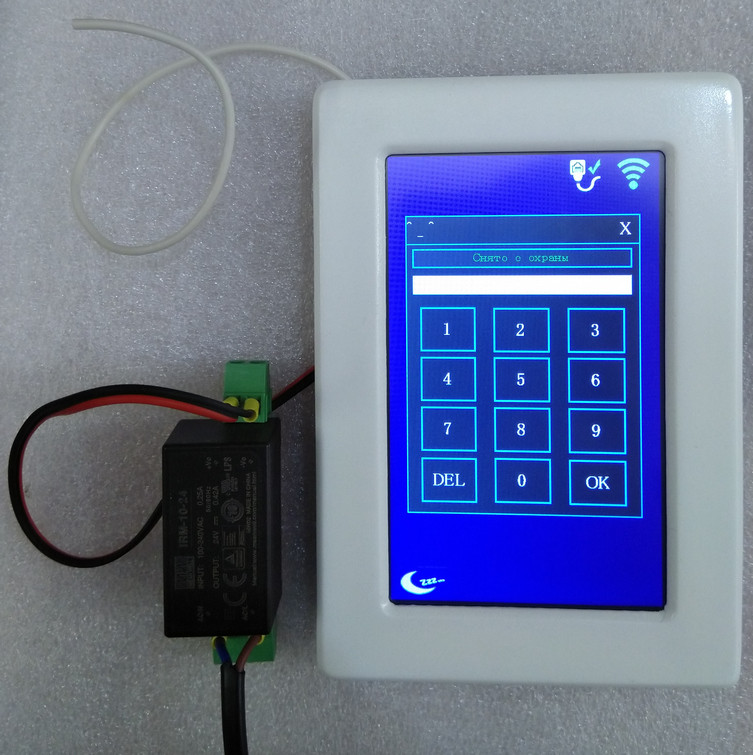

Кнопка перехода на другой экран занимает одну позицию. Есть клавиатура постановки/снятия охранной сигнализации.

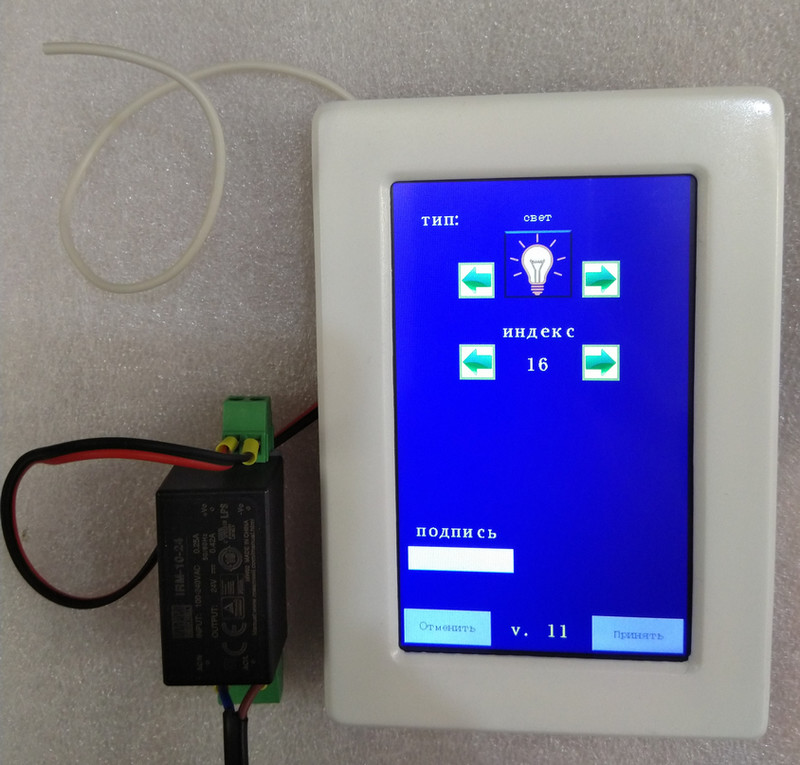

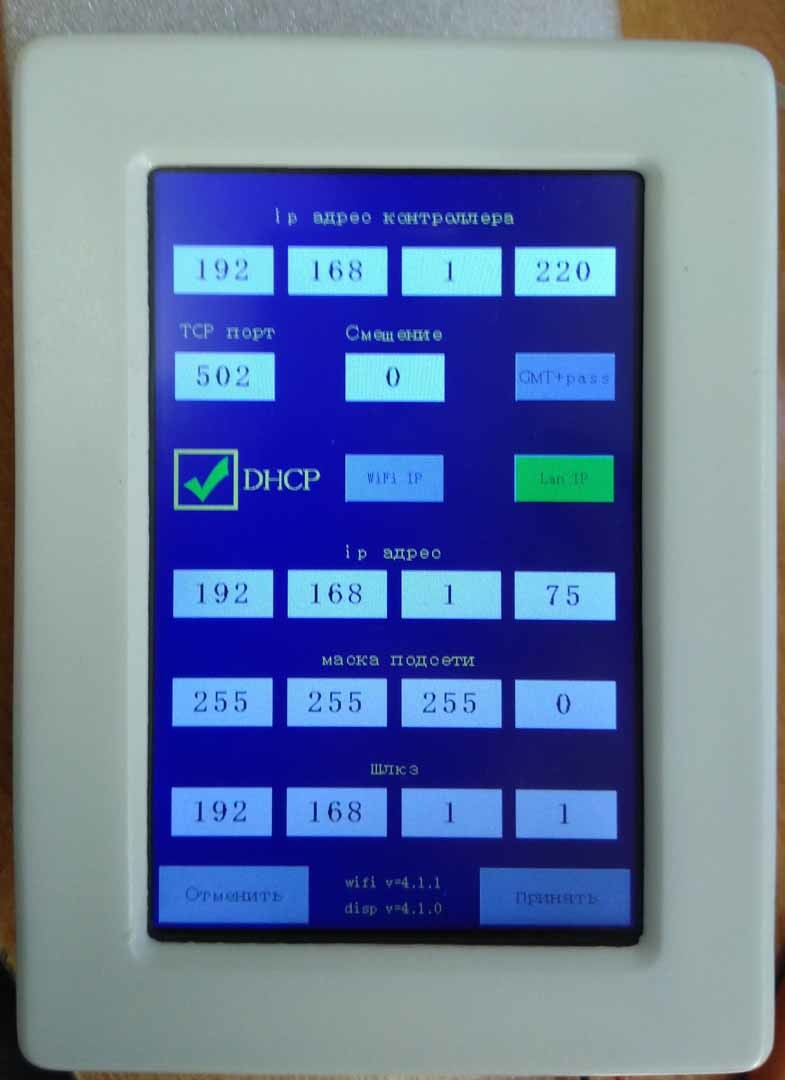

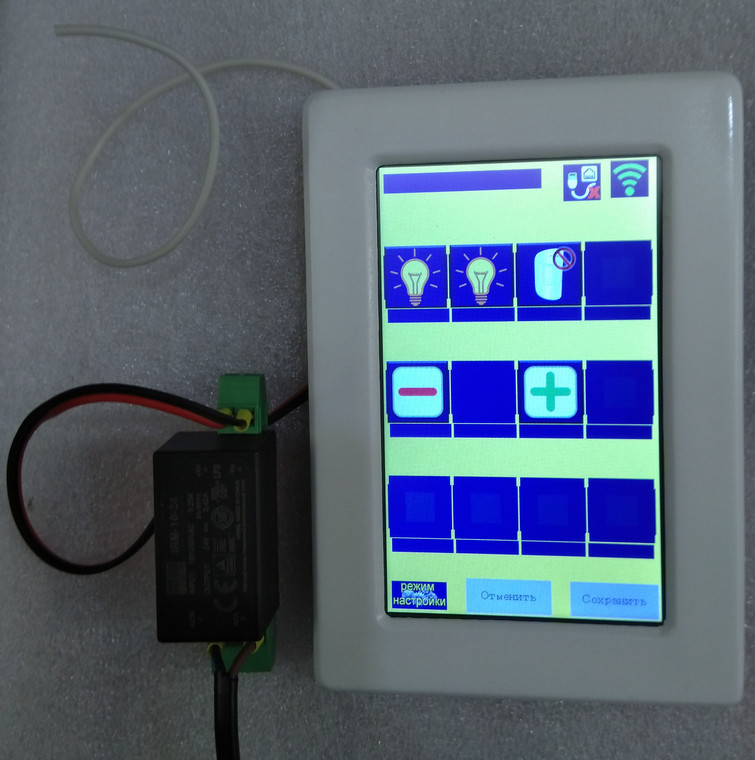

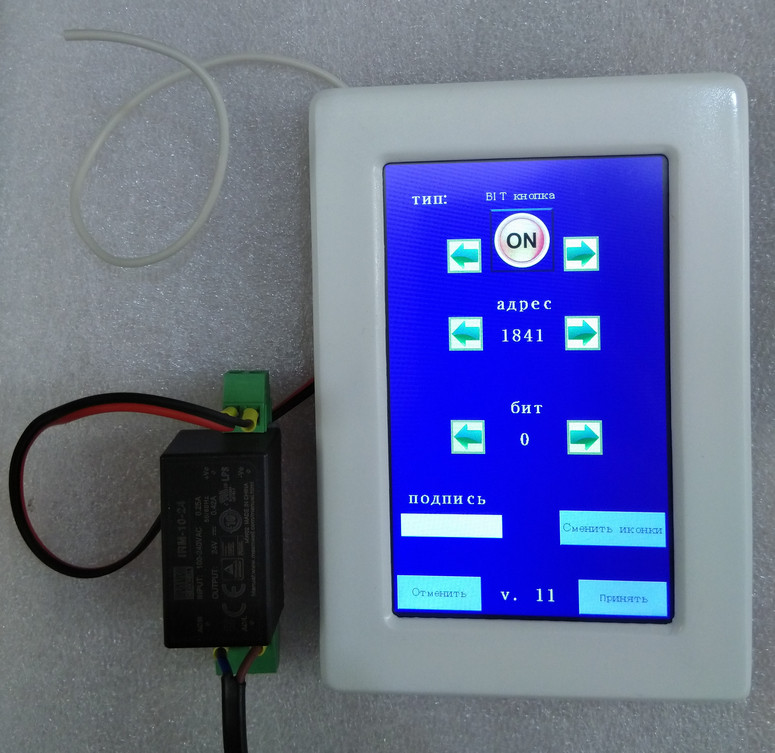

  Для ввода в эксплуатацию и настройки не требует никакого ПО, весь дизайн настраивается прямо на панели в инженерном меню.

  Документация

Для работы тачпанелей Умного Дома EasyHomeTPD нужно предусмотреть:

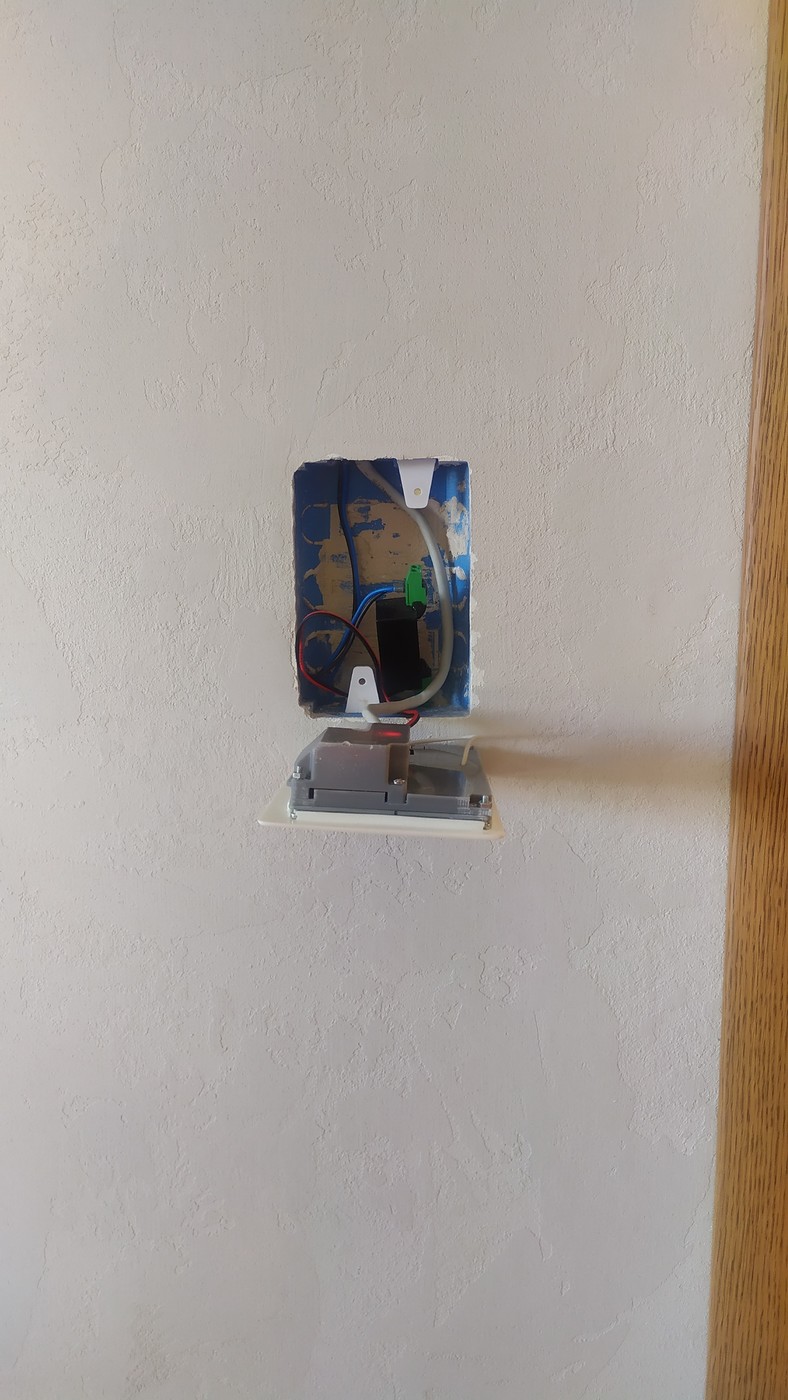

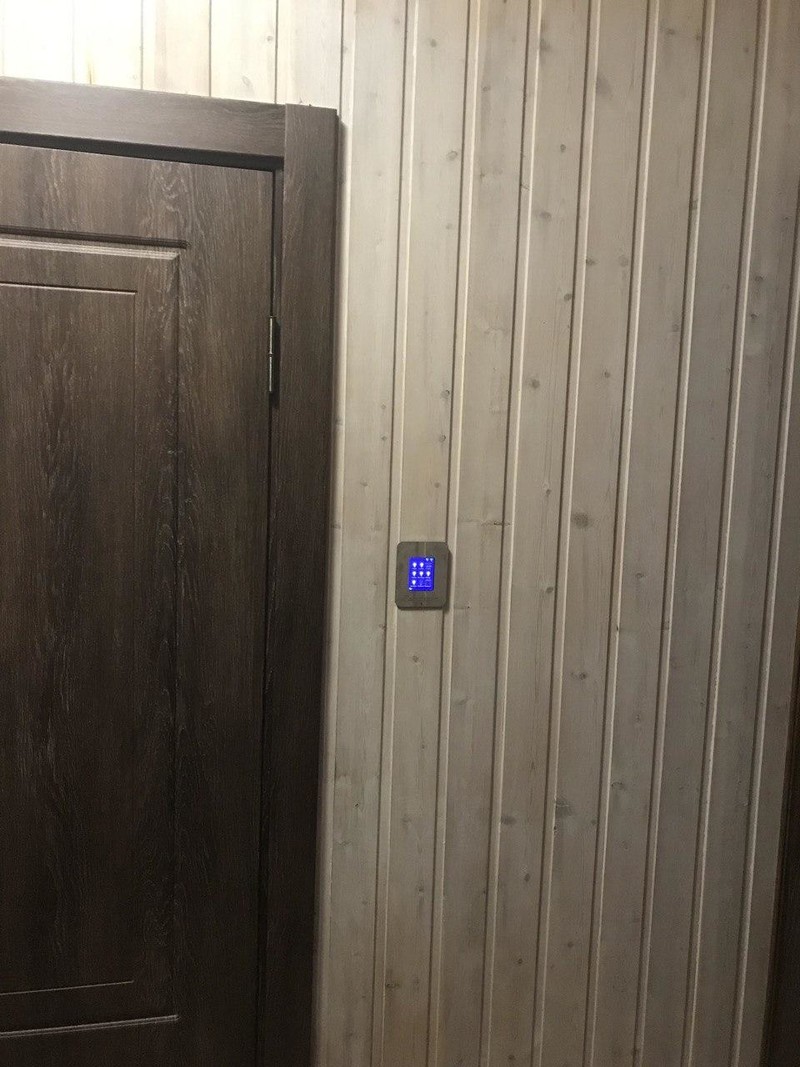

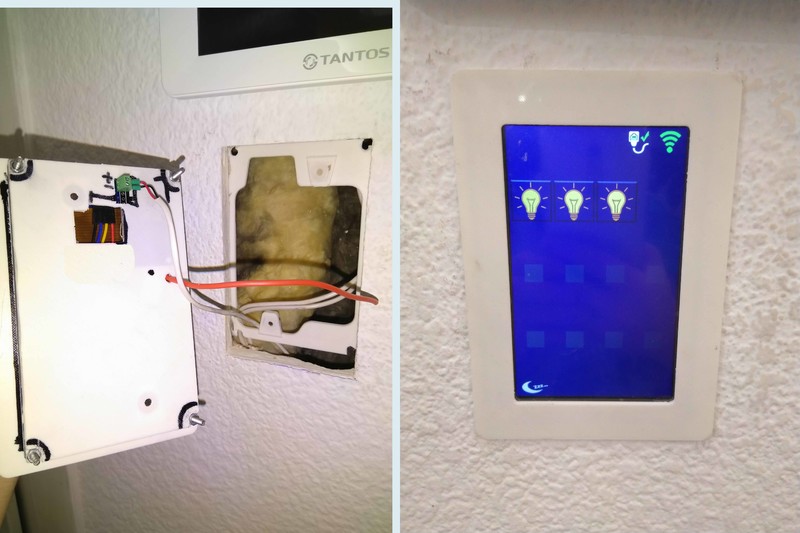

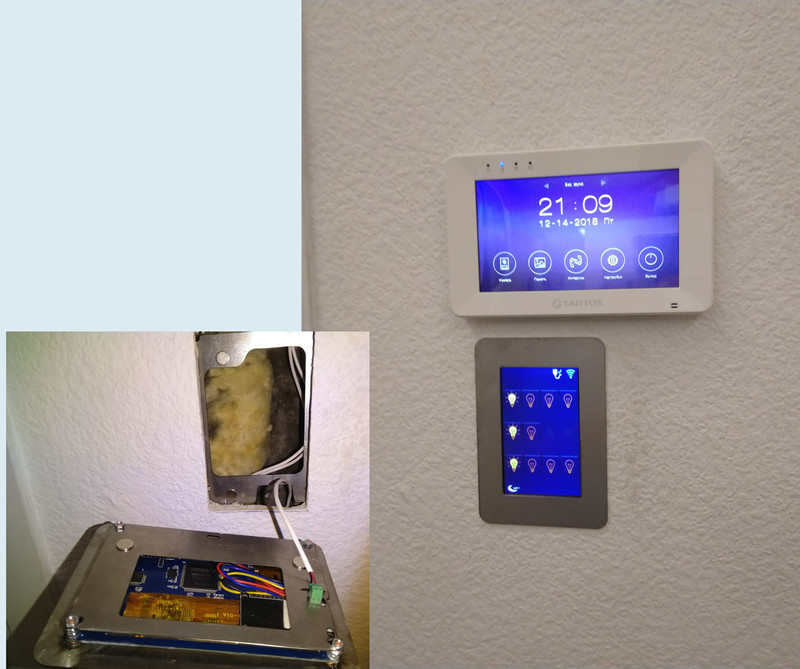

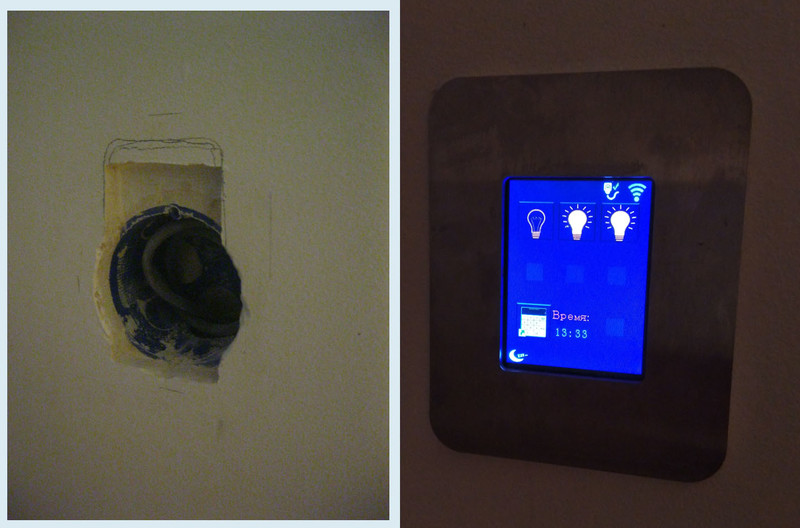

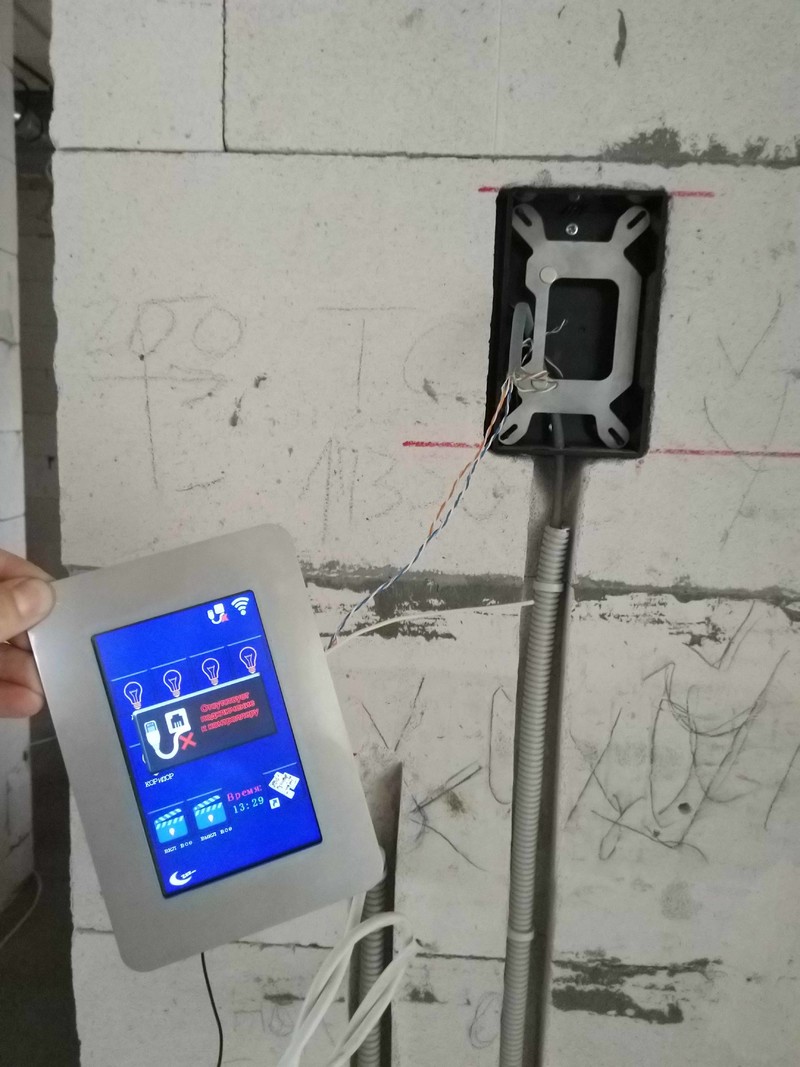

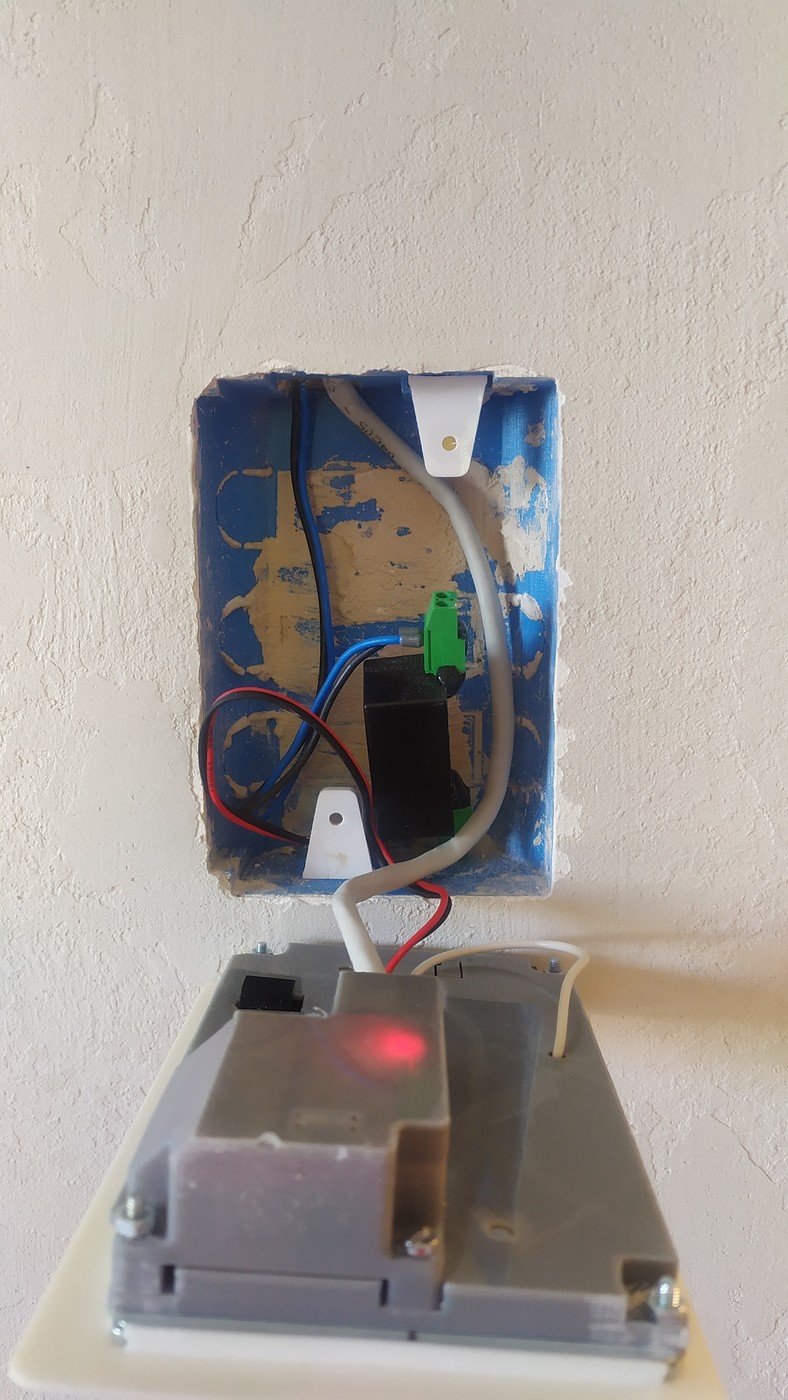

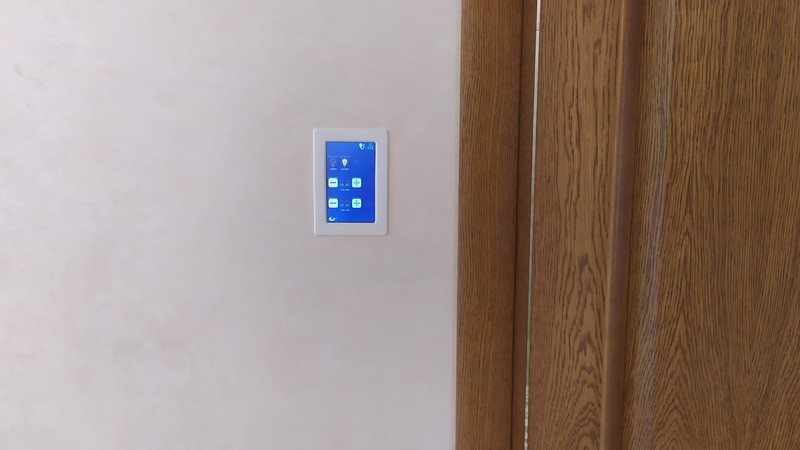

1) Закладную коробку или проём/выемку в стене для монтажа панели на магнитный держатель в стене.
2) Питание: БП 5В / 24В (не далее 5ти метров от экрана) и линию питания 24В / 220В.  Кабель питания не менее 2х0.75мм.кв.

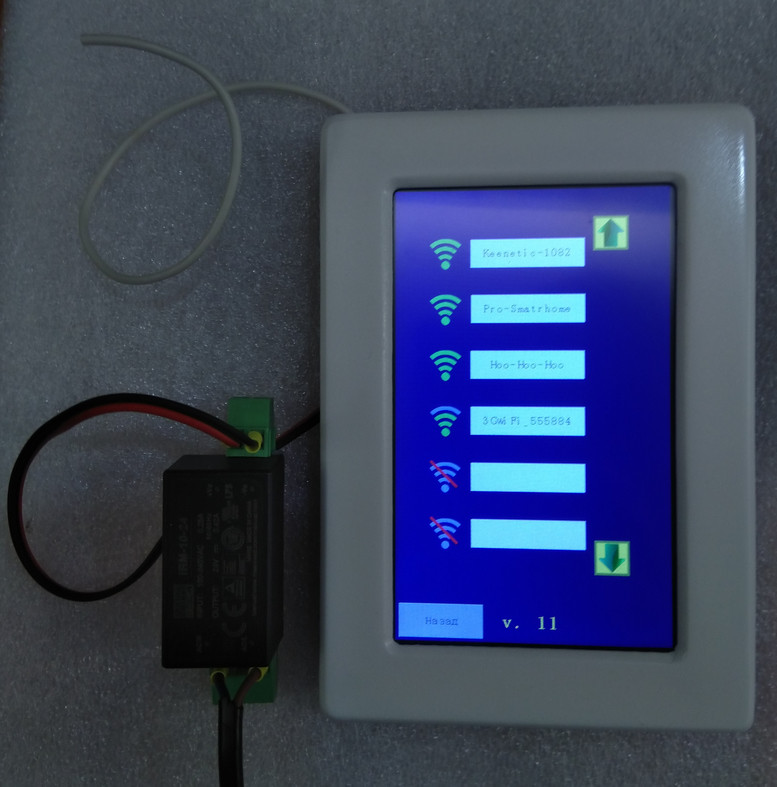

3) WiFi сеть: рекомендуем предусмотреть отдельную WiFi сеть для тачпанелей в расчёте одна WiFi-антенна на каждые 4 беспроводных устройства и на дальности до 10м. Возможна работа с двумя сетями - Основной и Резервной.
4) Ethernet: кабель FTP или UTP для версий экрана с дополнительной проводной сетевой картой (в разработке).

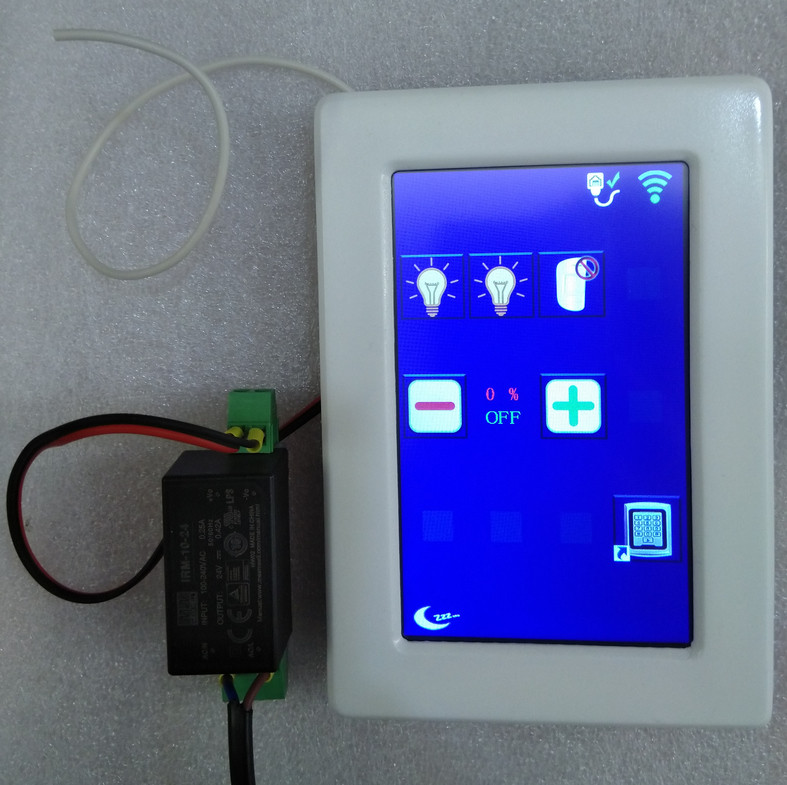

EasyHomeTPD50

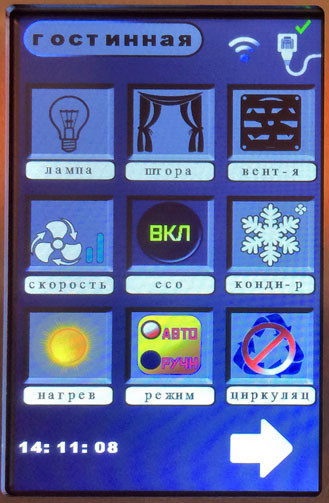

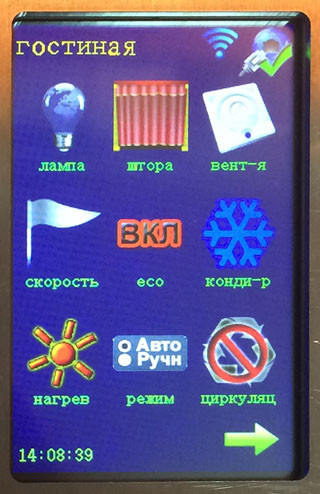

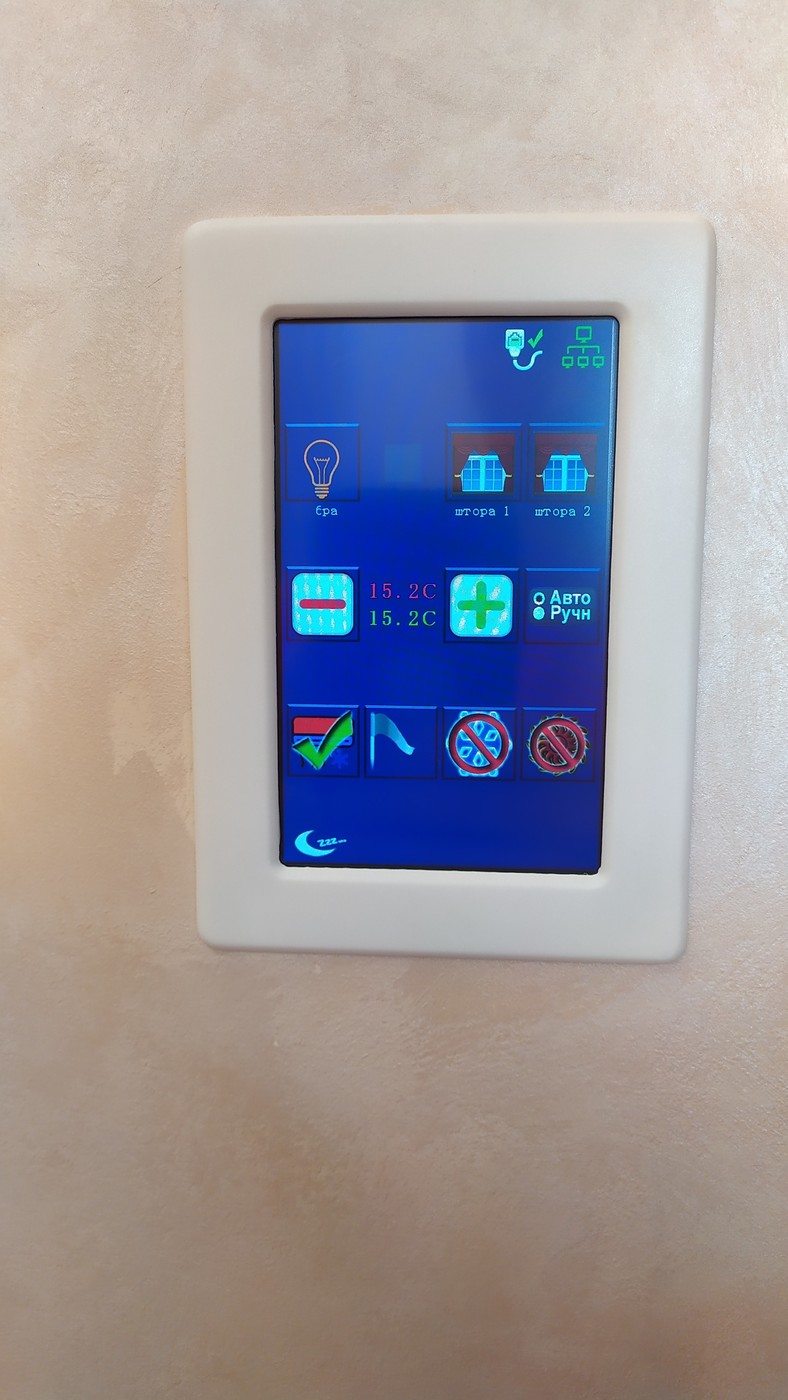

Интерфейс предлагается в базовом дизайне кнопок:

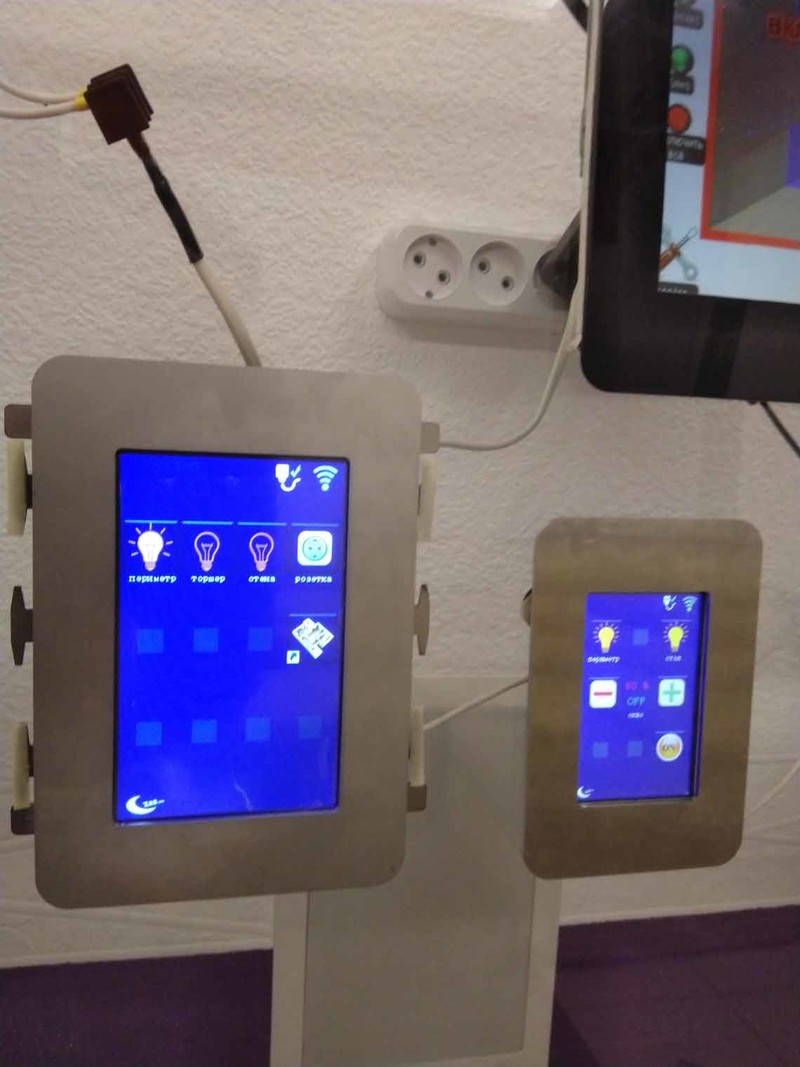

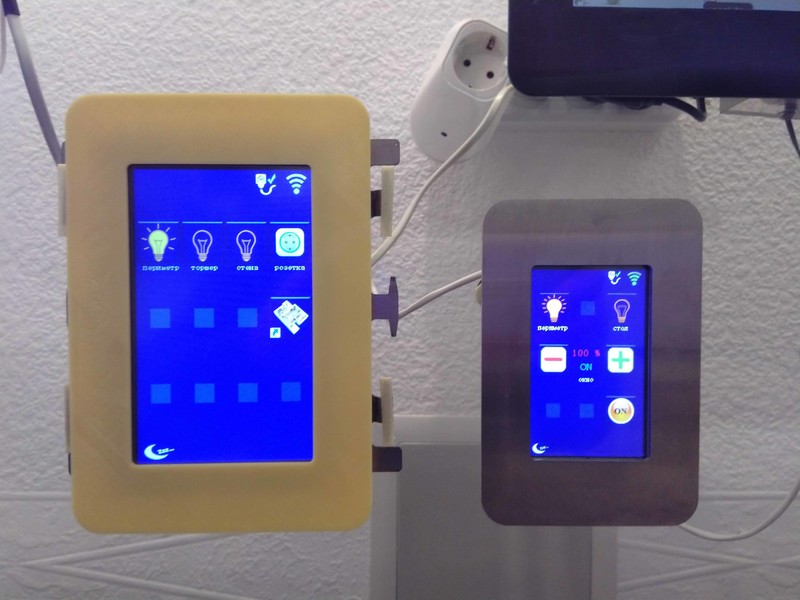

3.2"     5.0"     5.0"     Предложите Ваш вариант !
EasyHomeTPD32 Screen   EasyHomeTPD50 Screen   EasyHomeTPD50 Screen   Возможна смена дизайна на
заказ (графика вшита в прошивку).
Ориентация портретная.
Альбомная возможна на заказ.
Прозрачность в картинках
для дизайна экрана
не поддерживается :(

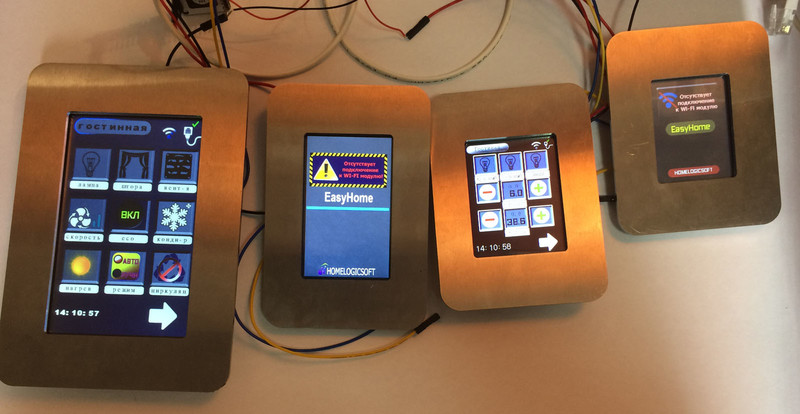

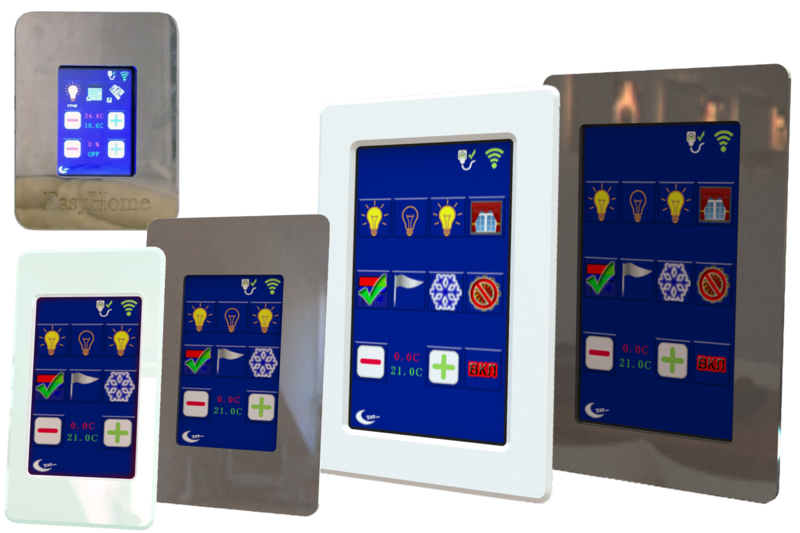

Тач панели EasyHomeTPD и сравнительные характристики:


      Описание       Рамка       Размер,мм              Примечания
 EasyHomeTPD24
EasyHomeTPD24      Тачпанель 2.4"
   Экран: 240x320, резистивный сенсор
   2 страницы по 9 кнопок
   Питание: 5В, 0.5А
Цена: 10 000 ₱

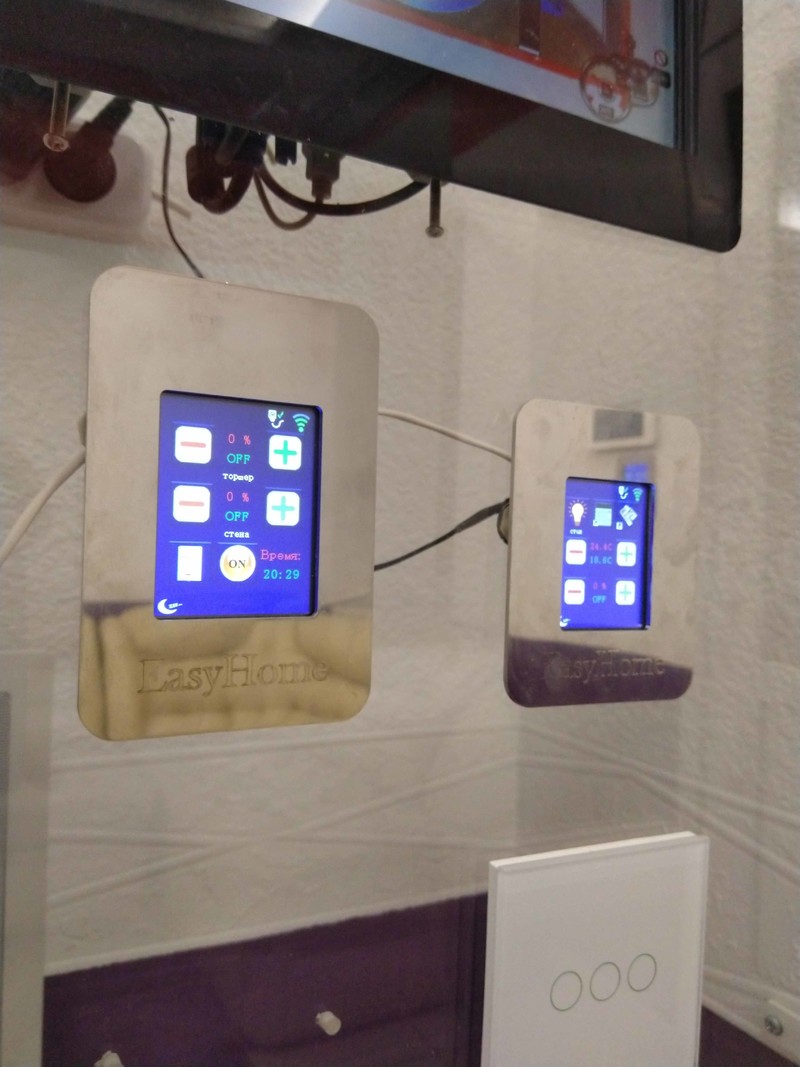

  Сталь нерж.    80х100х15     Монтаж в
одинарный
подрозетник

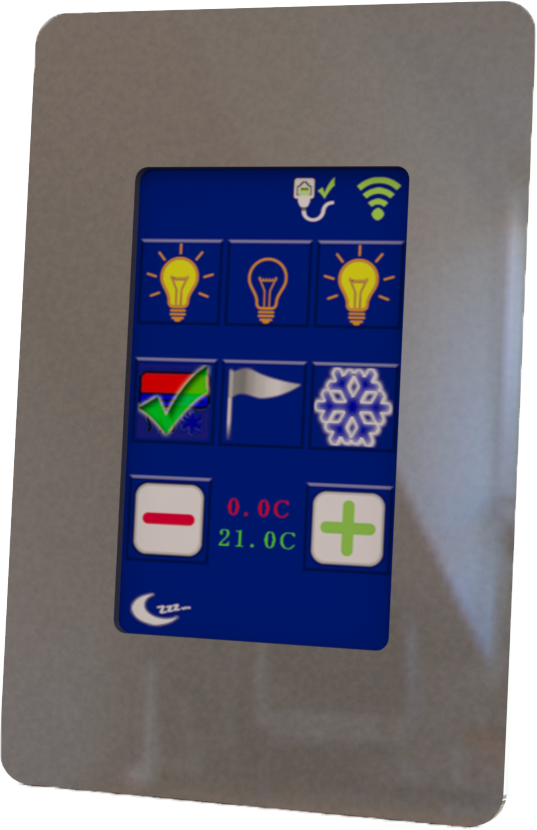

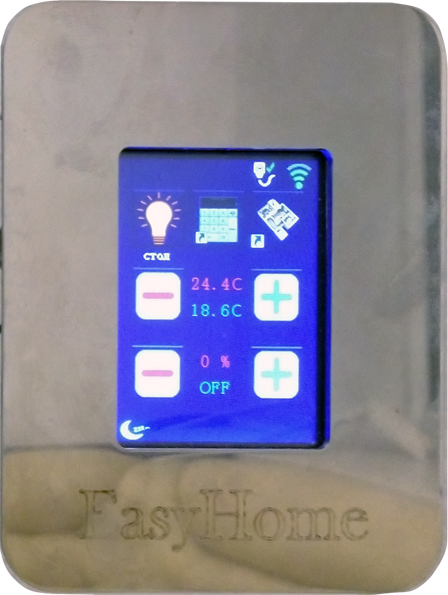

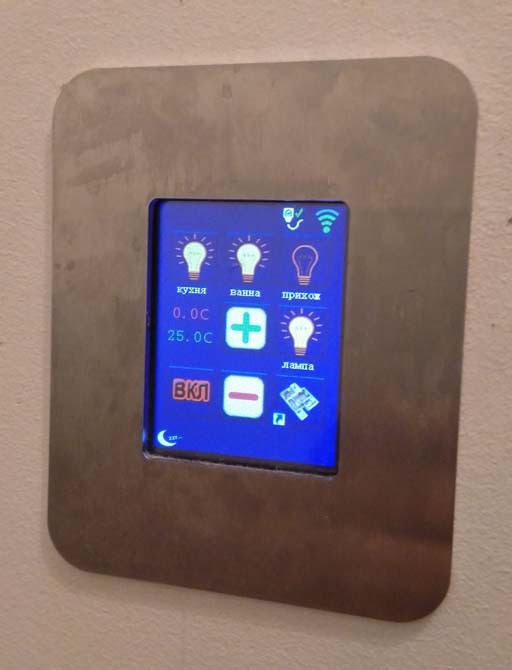

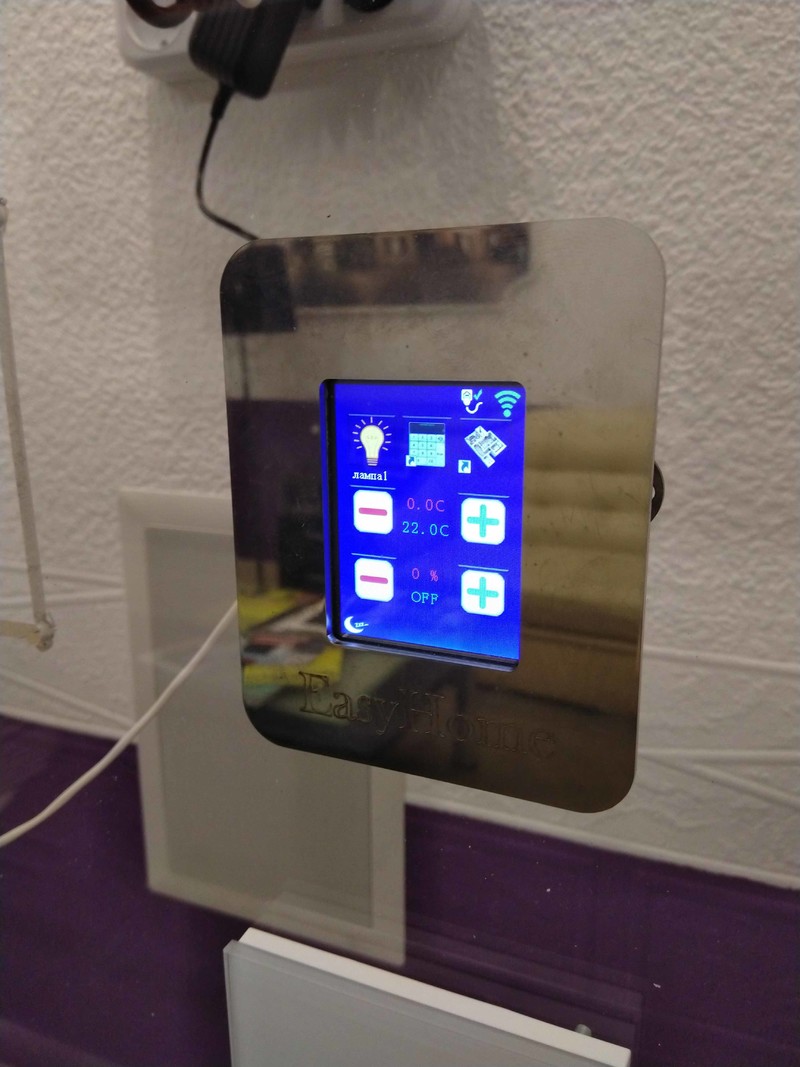

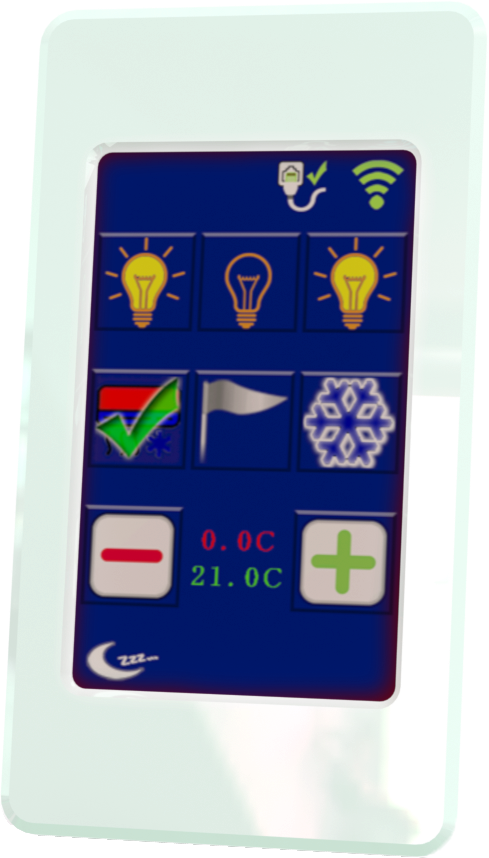

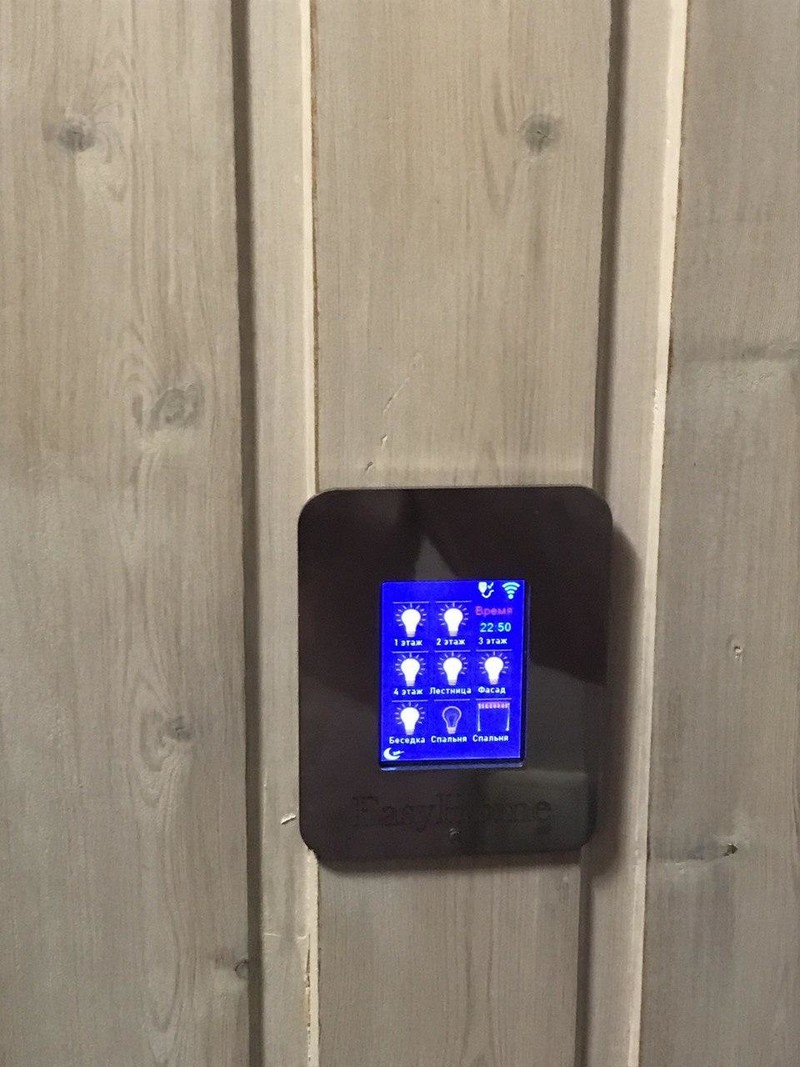

 EasyHomeTPD32
Тач панель 3.2 для Умного Дома Тач панель 3.2 для Умного Дома
   Тачпанель 3.2"
   Экран: 240x400, резистивный сенсор
   2 страницы по 9 кнопок
   Питание: 5В, 0.5А

Цена: 12 000 ₱
  Сталь нерж.    80х120х15

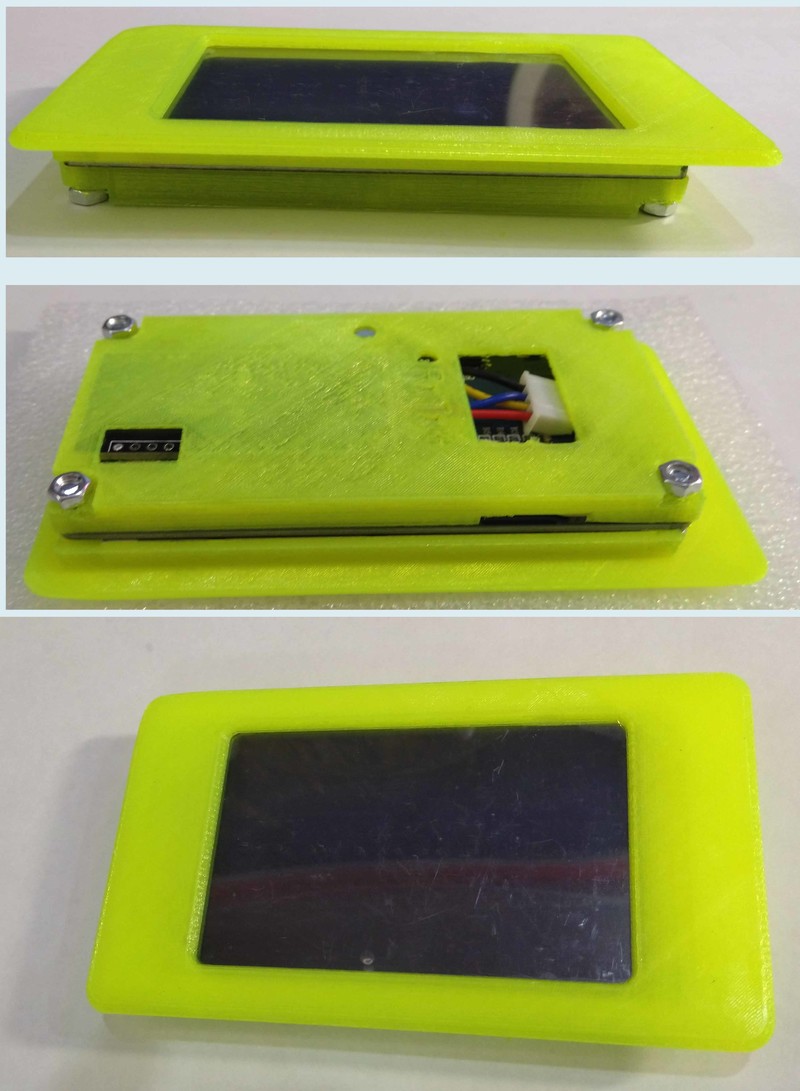

    Пластик   61х110х15

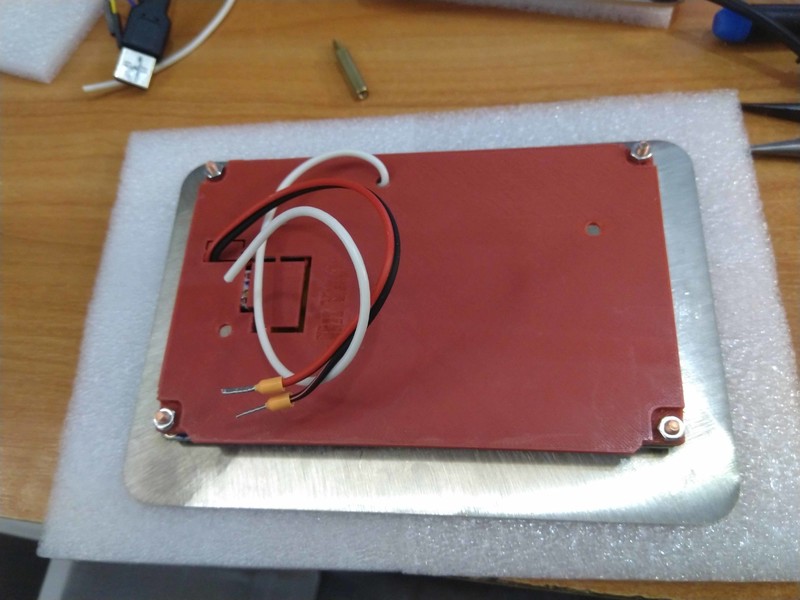

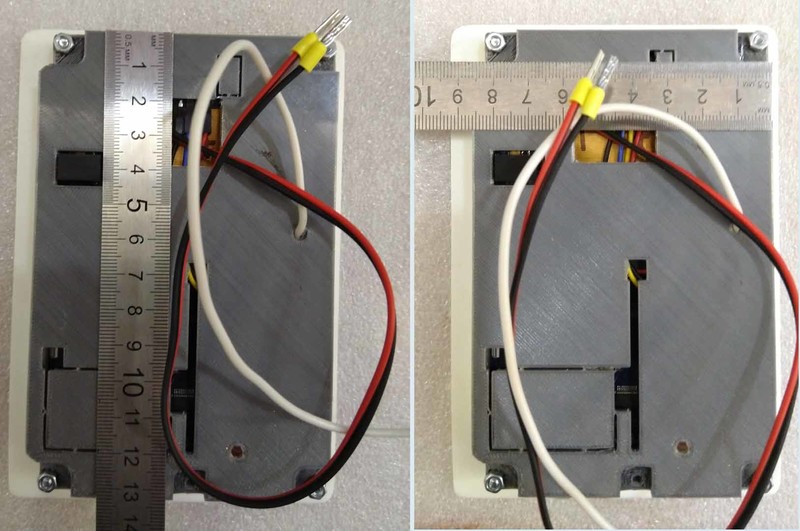

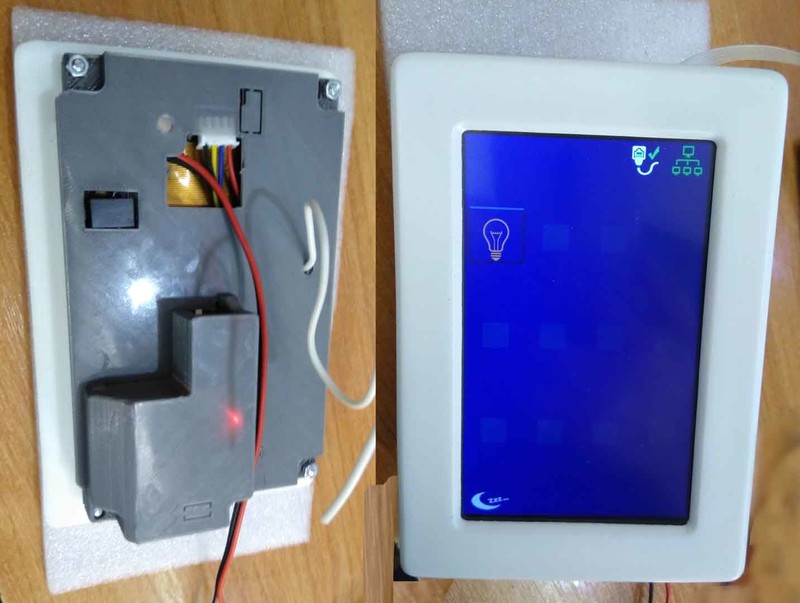

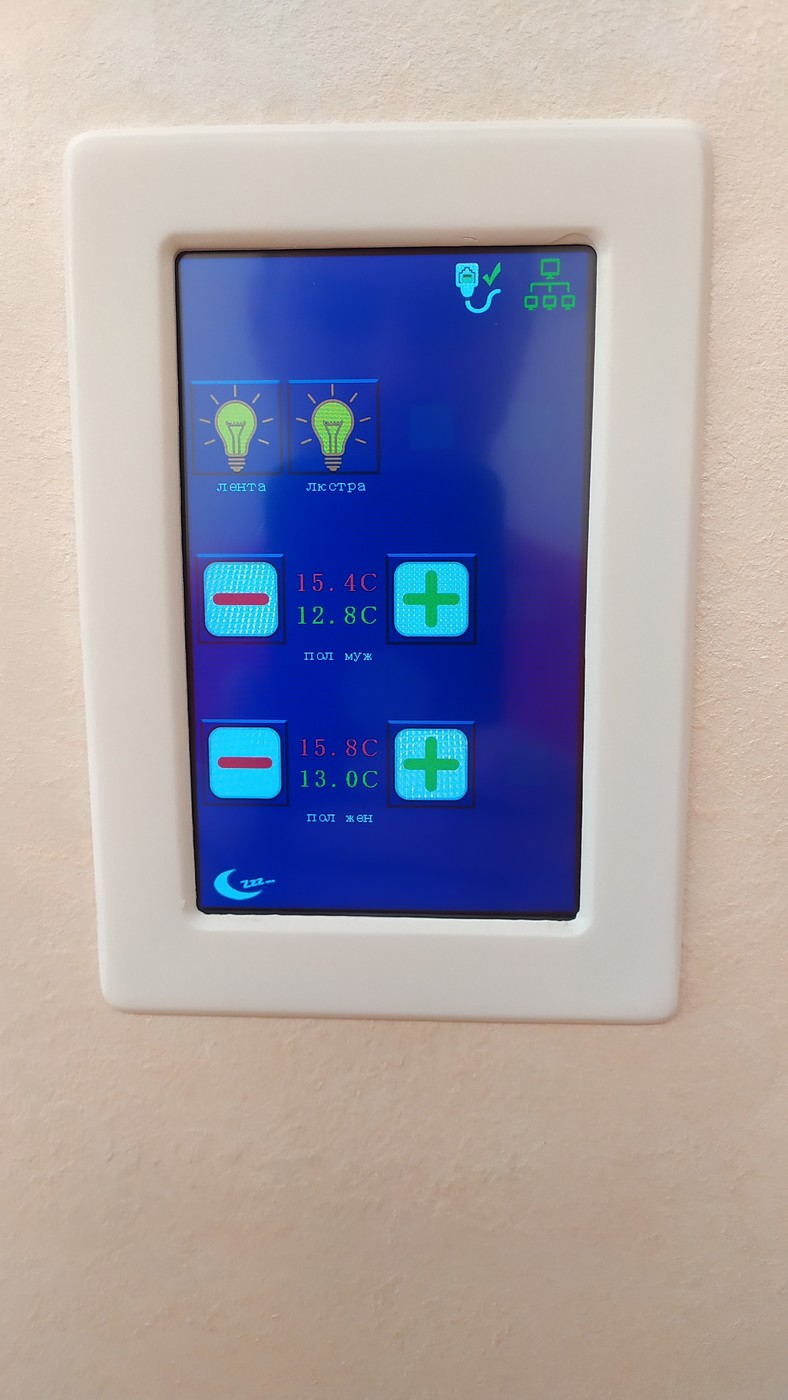

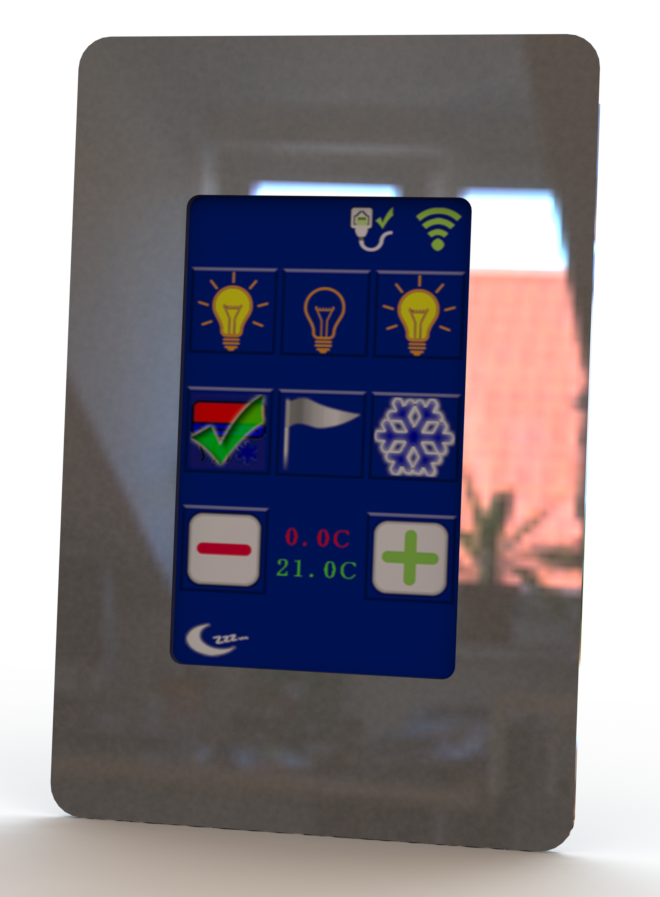

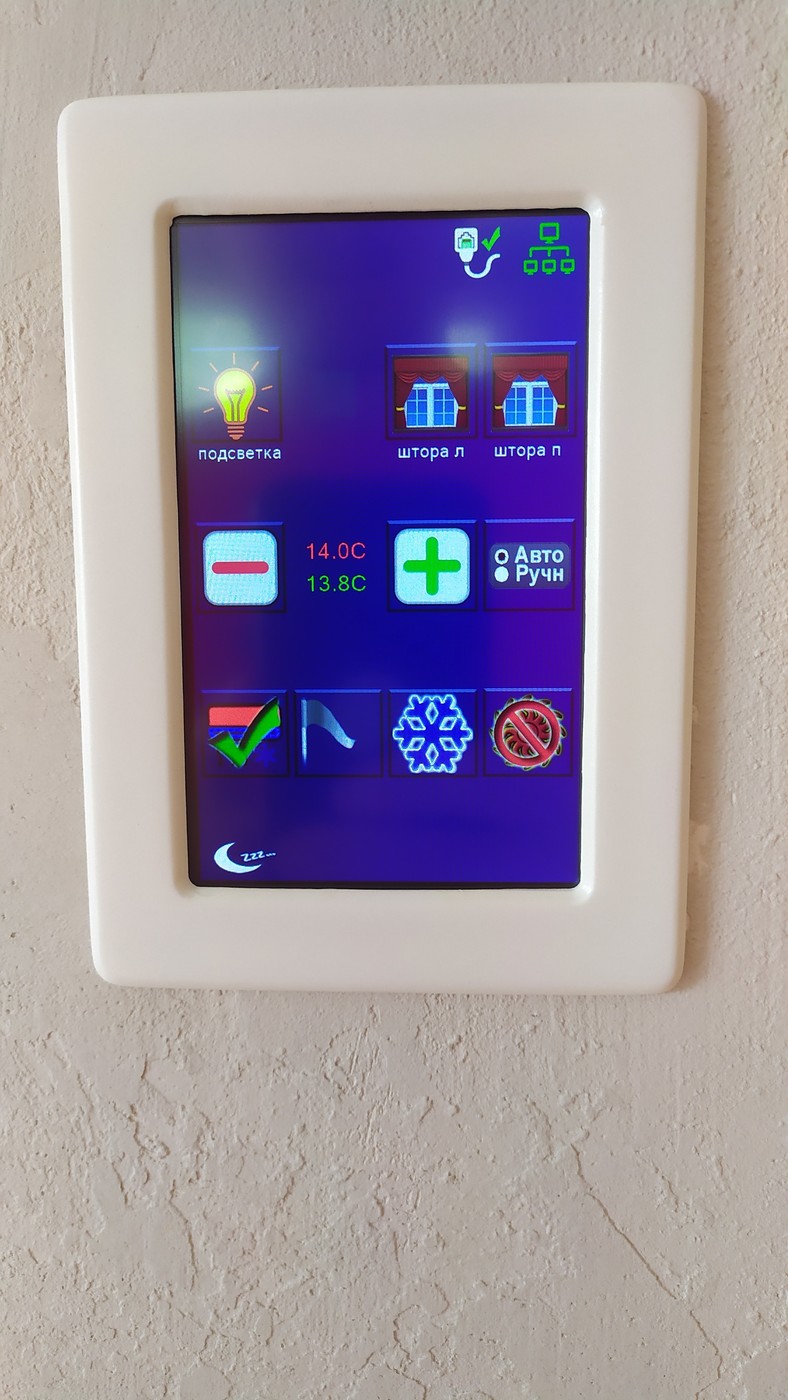

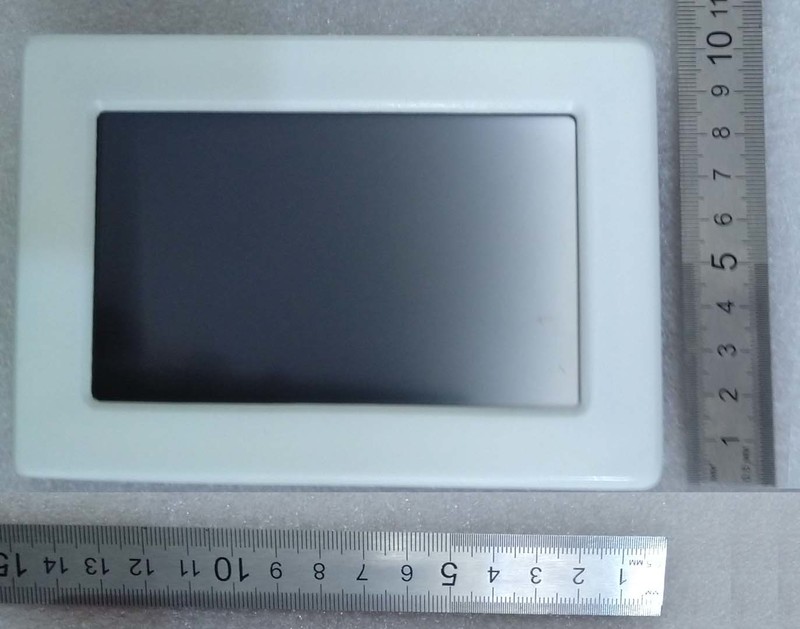

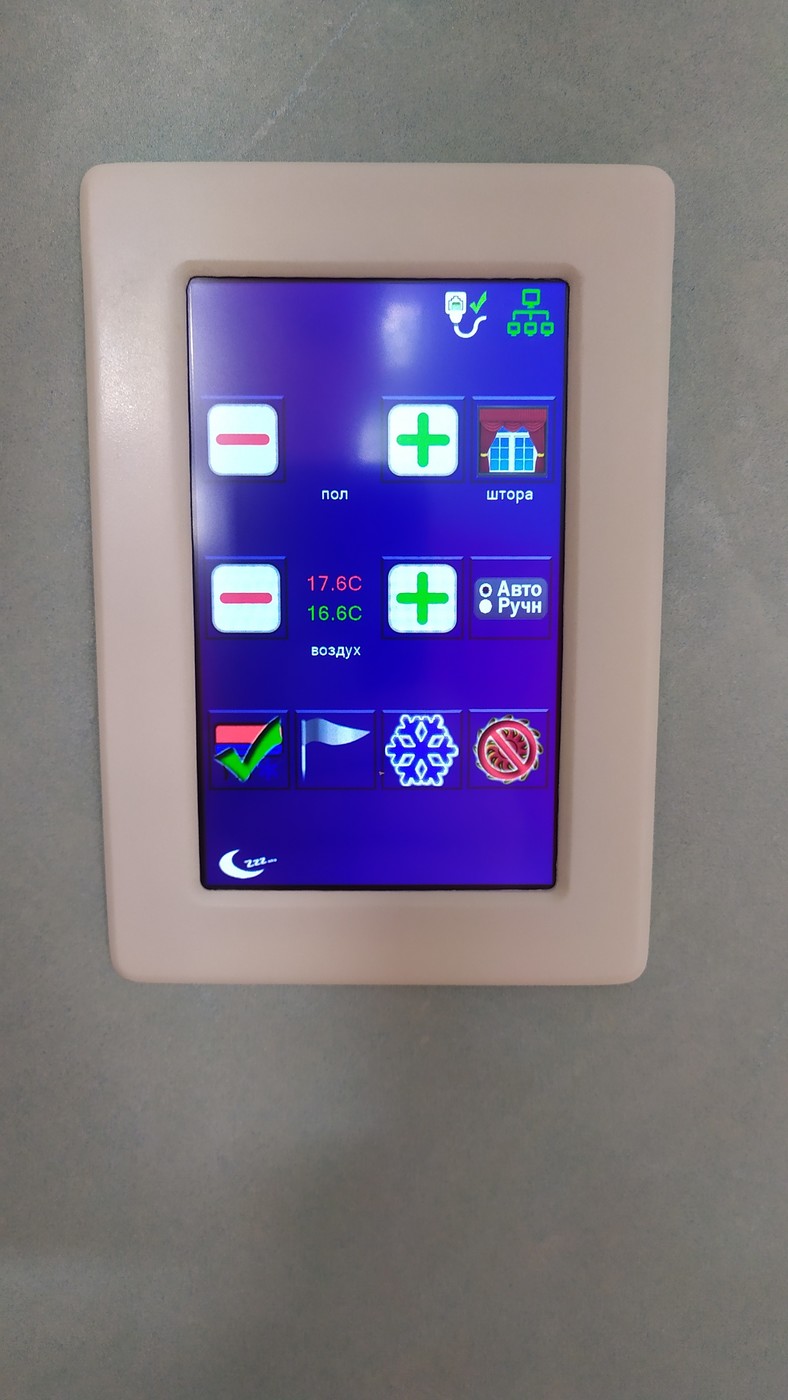

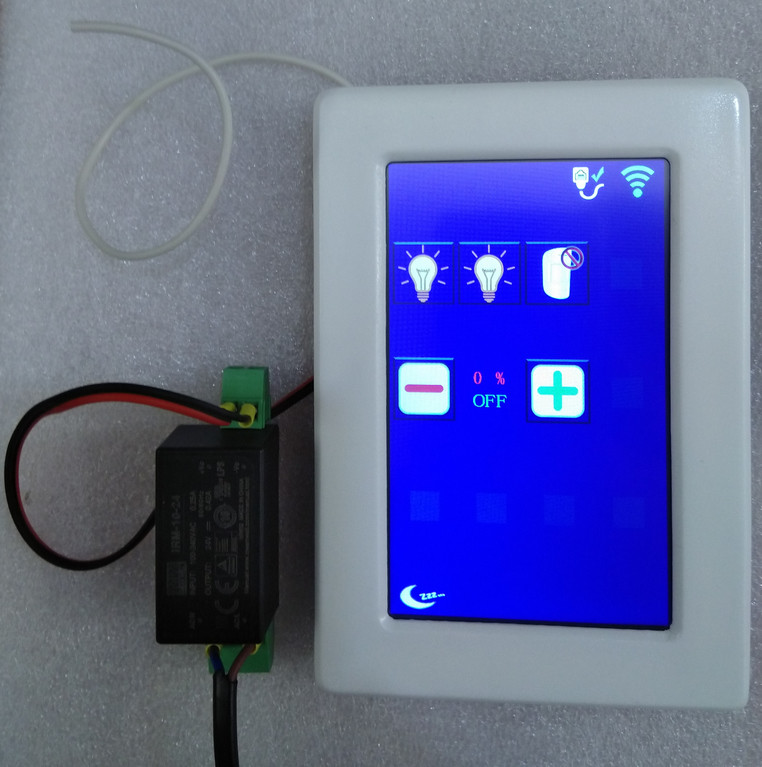

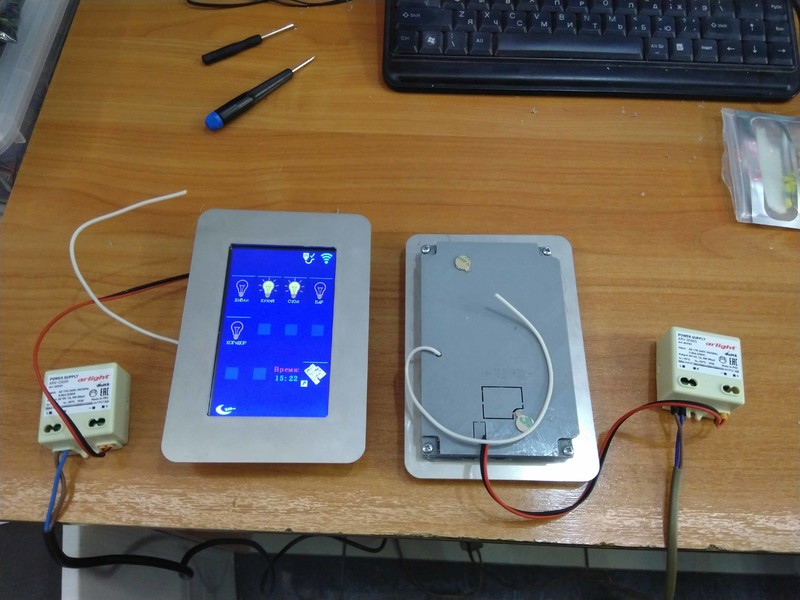

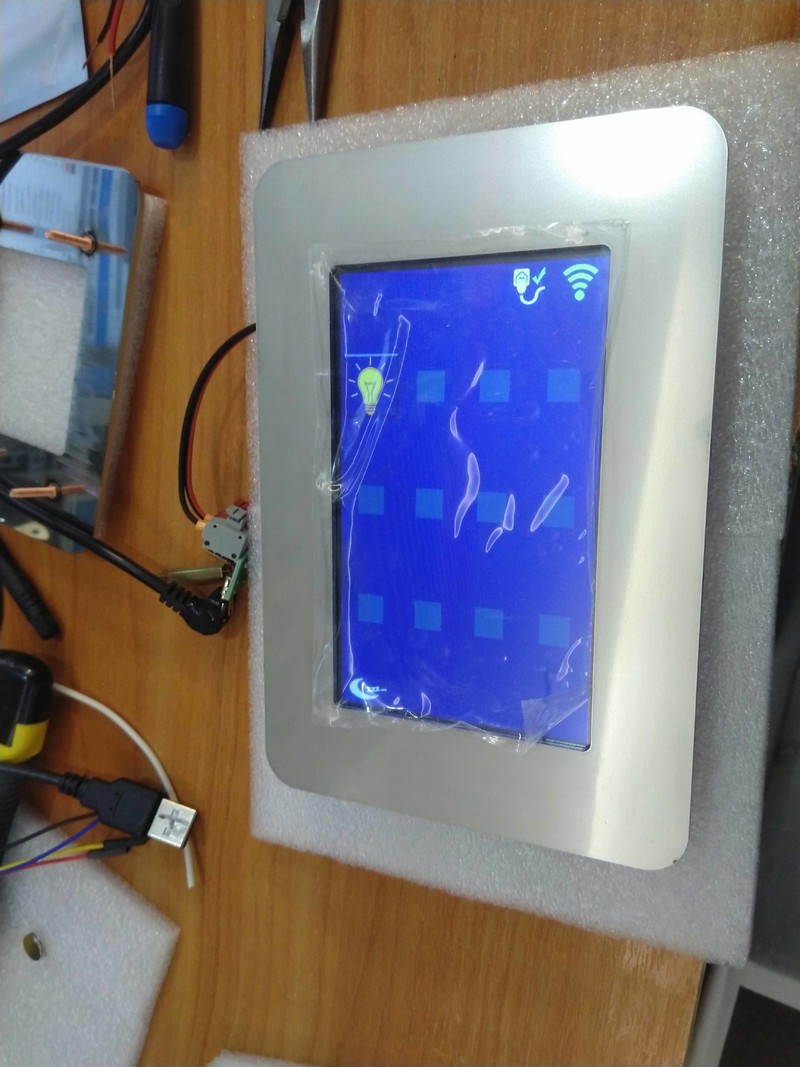

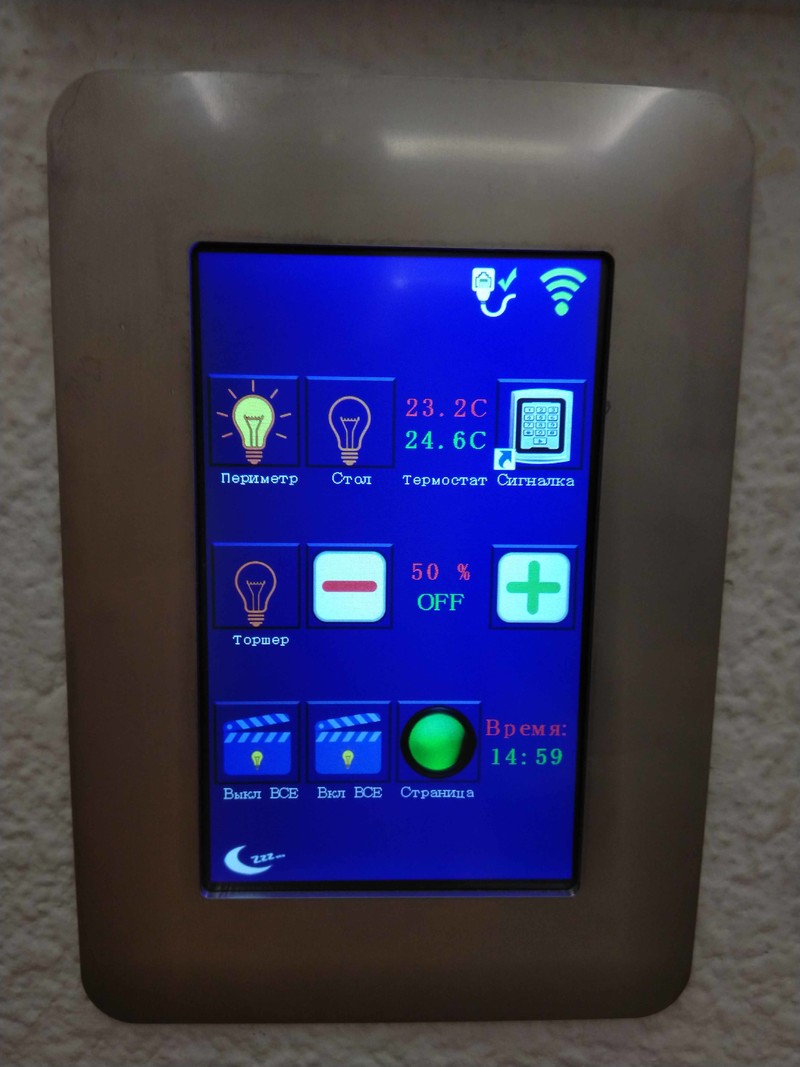

 EasyHomeTPD50
EasyHomeTPD50 3D MET narrow EasyHomeTPD50 3D MET Wide EasyHomeTPD50 3D PLA
   Тачпанель 5.0"
   Экран: 480x800, резистивный сенсор
   2 страницы по 12 кнопок

   Питание: 24В, 0.3А
Цена: 15 500 ₱
   Сталь нерж.
  110х160х20

    Сталь нерж.   102х147х20
     Пластик   102х147х20

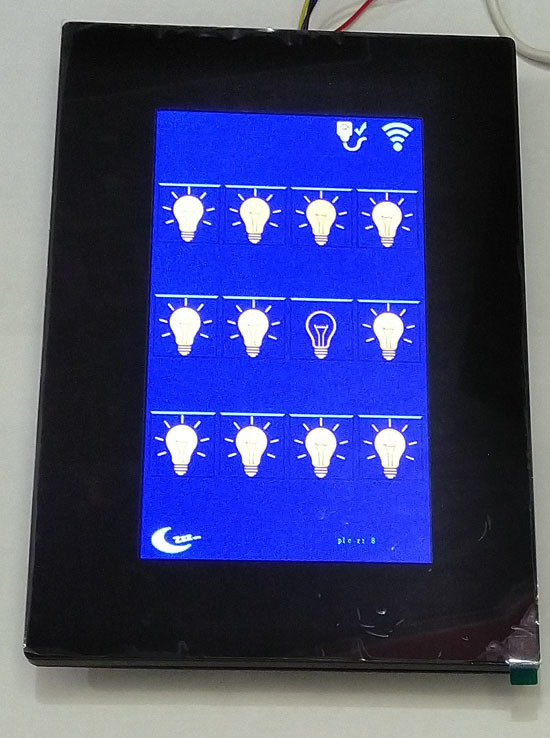

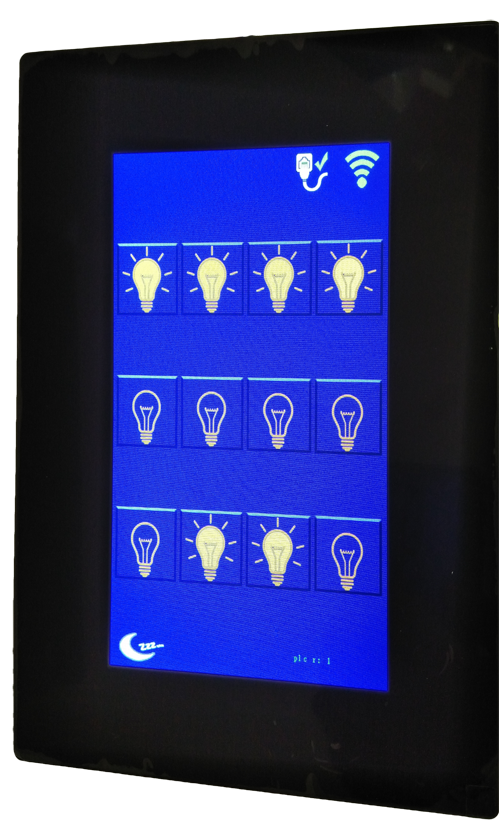

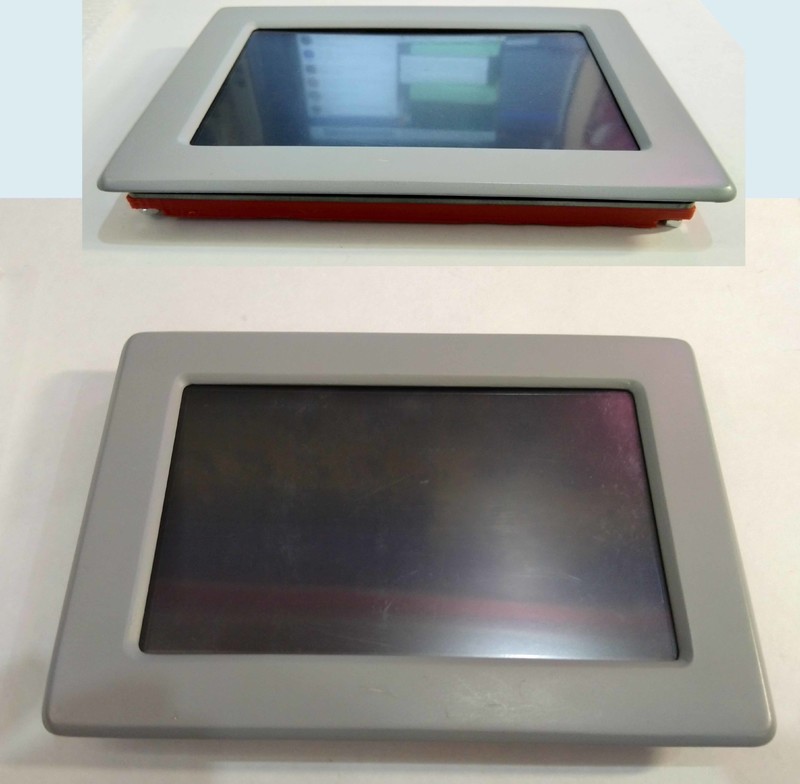

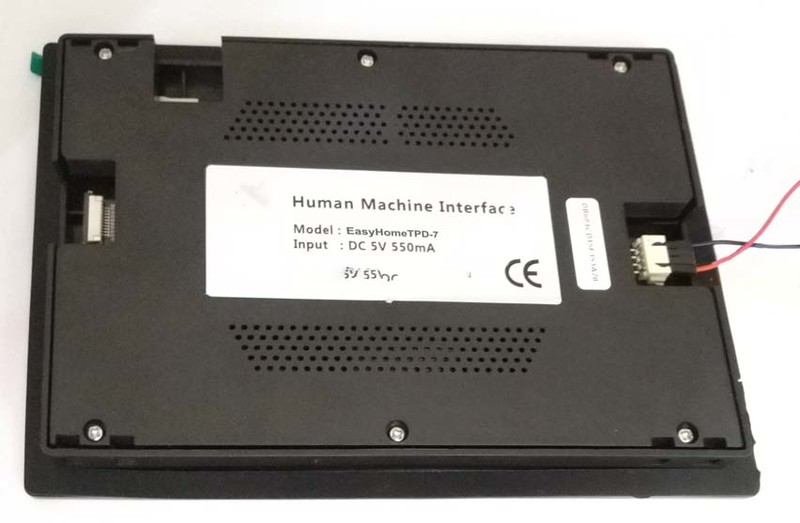

 EasyHomeTPD70
Тач панель для Умного Дома 7.0"
   Тачпанель 7.0"
   Экран: 480x800, ёмкостной сенсор
   2 страницы по 12 кнопок
   Питание: 5В, 1А
Цена: 16 500 ₱


Пластик


150х
218х23


Frame70
Frame70      Рамка 7.0" (152x94мм) с металлической
   стяжкой для магнитного крепления
   планшета скрыто в стене.
   Например: Explay N1 (800x480),
            Digma IDsQ7 (1280x800)
Цена: 4 000 ₱

   Сталь нерж.
230х
140х1.5
    Монтируется
в проём или
выемку в стене.

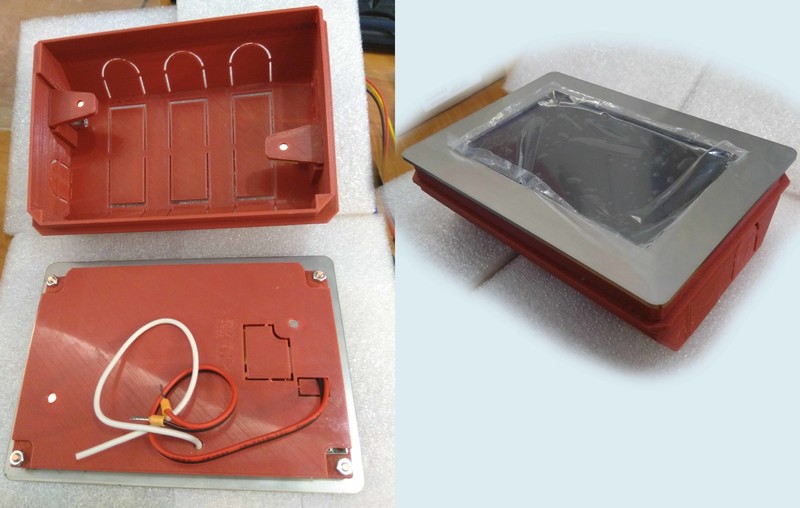

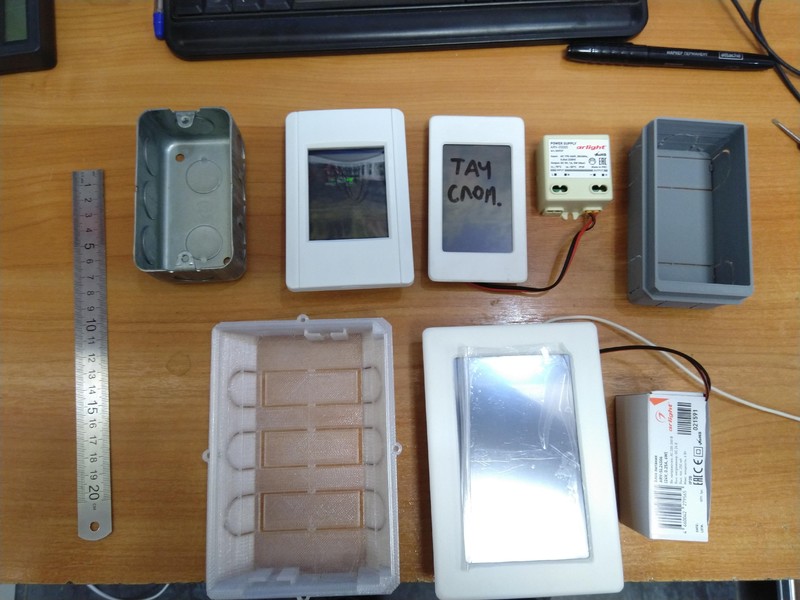

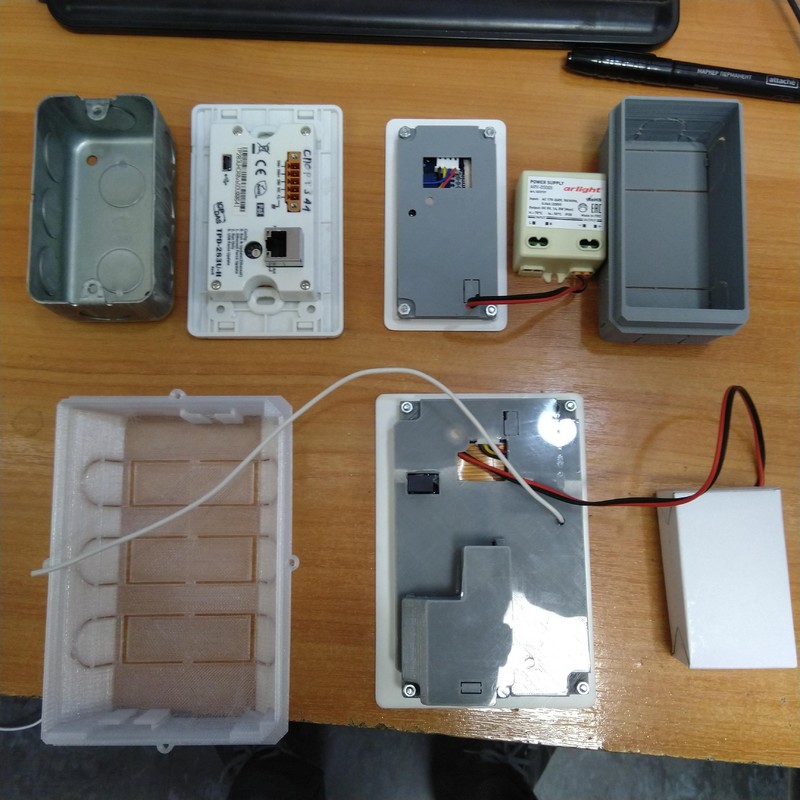

Коробки закладные для 3.2 и 5.0
                 Можно скачать модели для 3D
принтера БЕСПЛАТНО:
      EasyHomeTPD50_Box.stl (0.2Mb)
      EasyHomeTPD32_Box.stl (0.2Mb)
Цена: 500 ₱


12.02.2020^
12.02.2020^

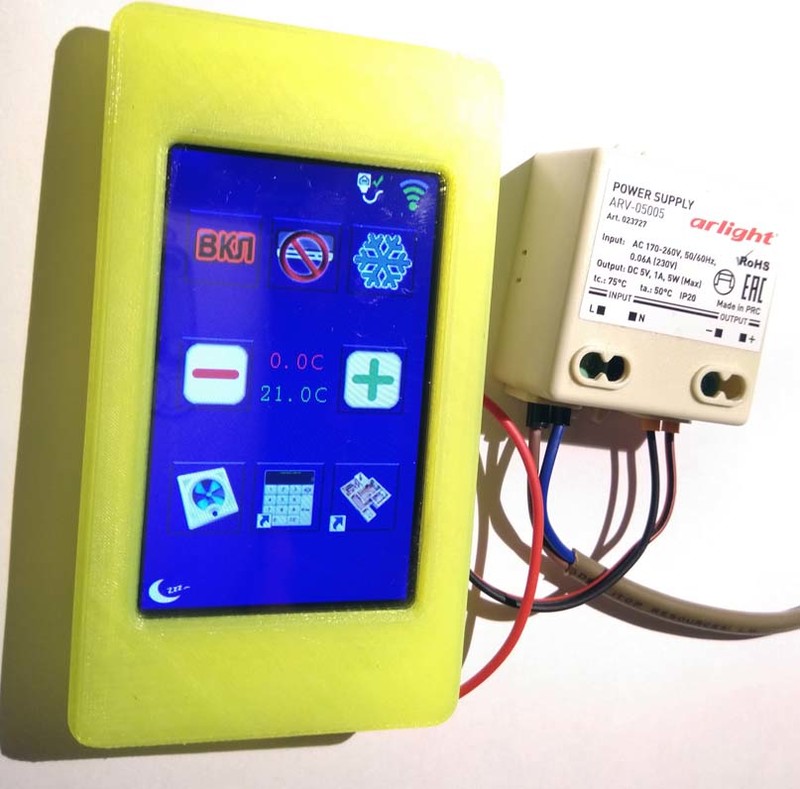

Блок Питания 5В
  Arlight ARV-05005
   U вх = 170-260В, U вых = 5B, 1A
   Размеры: 24х54х42мм
Цена: 600 ₱

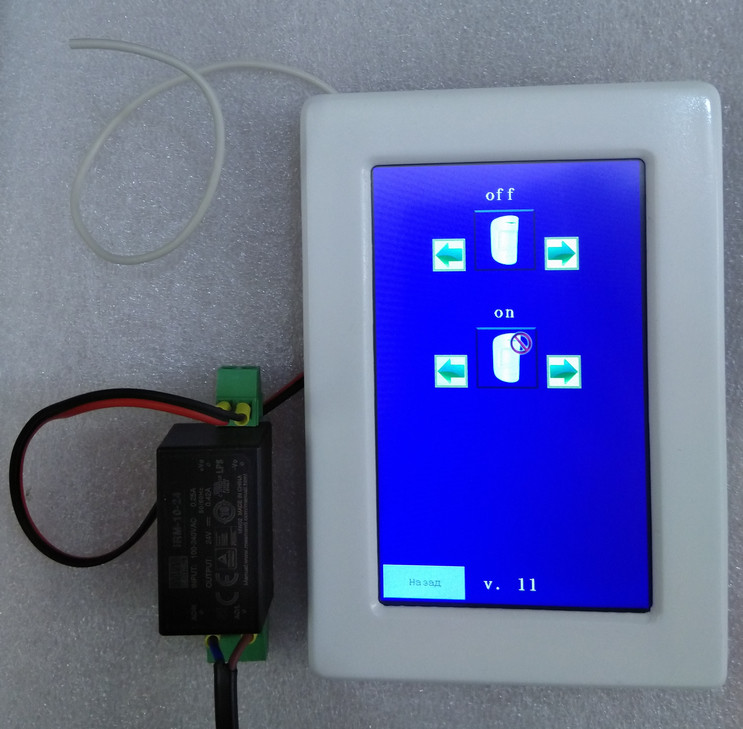

Блок Питания 24В
Блок питания 24В для тачпанелей Умного Дома   MW IRM-10-24-KL
   U вх = 100-240В, U вых = 24B, 0.42A
   Размеры: 60х26х21мм
Цена: 600 ₱


Ethernet сетевая карта   (в разработке)
Интернет тач панель Умного Дома   EasyHomeTPD-RJ45
   Дополнительная сетевая карта
для экранов размерами 3.2
и 5.0 дюймов.
   Размер: 20х60х40мм
Цена: 1500 ₱

Устанавливается
на корпусе
сзади тачпанели
на производстве.

WiFi минироутер
  Qualcomm M1-150-RJ45-3G
   WiFi 802b/g/n - 2.4ГГц, 150Мб/с
   RJ45 100Мб/с - 1шт, USB для 3G
   Питание: 5В, 0.5А, microUSB
   Размеры: 14х14х62мм
Цена: 1 600 ₱


Покраска рамки
 Тач панели 5.0 для Умного Дома      Порошковая покраска рамок
   по каталогу RAL
Цена: 2 500 ₱
