Тач панели ICPDAS EH-TPD

Разрешение экрана: 320x240 и 480x272
Диагональ экрана: 2.8" и 4.3"
   Тачпанель предназначена для работы в системе EasyHome в качестве стационарного комнатного выключателя света, сценарного выключателя, панели управления отоплением и кондиционером.
  Подключается к контроллеру системы через Ethernet по протоколу ModbusTCP.
   Дублирует соответствующие кнопки интерфейса пользователя EasyHome для Windows, Android, iOS, но функционал ограничен: 2 экрана, по 9 кнопок. Числовой контрол, для отображение и изменения температуры, занимает 3 кнопки.
  Для ввода в эксплуатацию и настройки не требует никакого ПО: все параметры работы, назначения и типы кнопок настраиваются прямо на панели в инженерном меню.

Документация и ПО
Для работы ICPDAS EH-TPD нужно предусмотреть:
1) Закладную коробку (полуторного размера) для скрытого монтажа панели.
2) Кабель LAN или Ethernet c раъёмом RJ45.
3) Постоянное питание PoE (по Ethernet кабелю) или 24В, потребление 1Вт

 ICPDAS_EH-TPD283_V

ICPDAS_EH-TPD283_H

Интерфейс предлагается в регулярном дизайне:

Classic-V     Classic-H     Rivera-V

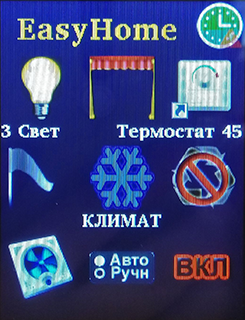

ICPDAS_EH-TPD283_Design-ClassicV

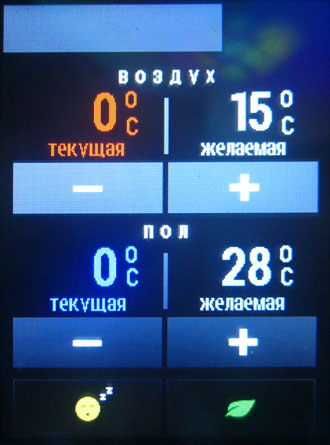

ICPDAS_EH-TPD283_Design-ClassicH		   Тачпанель ICPDAS TPD283 EasyHome - дизайн РИВЬЕРА
Возможна смена дизайна на
заказ (графика вшита в прошивку).

Прозрачность в картинках
для дизайна экрана
не поддерживается :(



Тач панели ICPDAS EH-TPD с разными рамками:

         Модель       Размер
мм		          Примечания

ICPDAS_EH-TPD283
EH-TPD283U-H
Цена: 30 000 ₱
   76
119
31 (8)		     Рамка
белая,
пластик		 Встраиваемая

ICPDAS_EH-TPD283U-M1
EH-TPD283U-M1
Цена: 34 000 ₱
   92
127
31 (8)
     Рамка
белая
стеклянная		 Встраиваемая

 ICPDAS_EH-TPD283U-M2
EH-TPD283U-M2
Цена: 34 000 ₱
    92
127
31 (8)		      Рамка
серая
стеклянная

ICPDAS_EH-TPD283U-M3
EH-TPD283U-M3
Цена: 34 000 ₱
   92
127
31 (8)		     Рамка
чёрная
стеклянная		 Встраиваемая

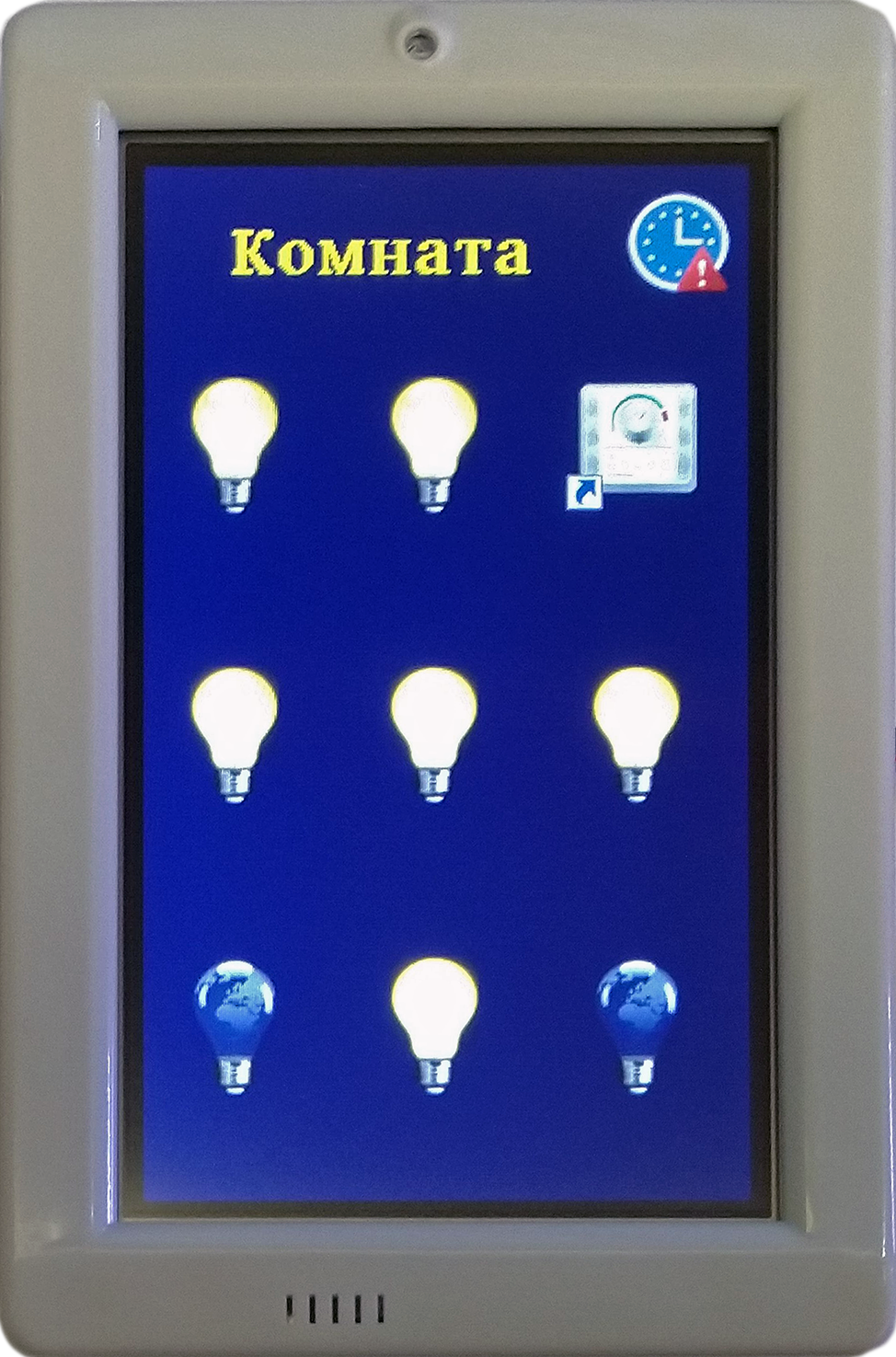

Тачпанель ICPDAS TPD433H для умного дома EasyHome   EH-TPD433-H-EU
Цена: 45 000 ₱		   92
126
29		     Рамка
белая,
пластик		 Наружная

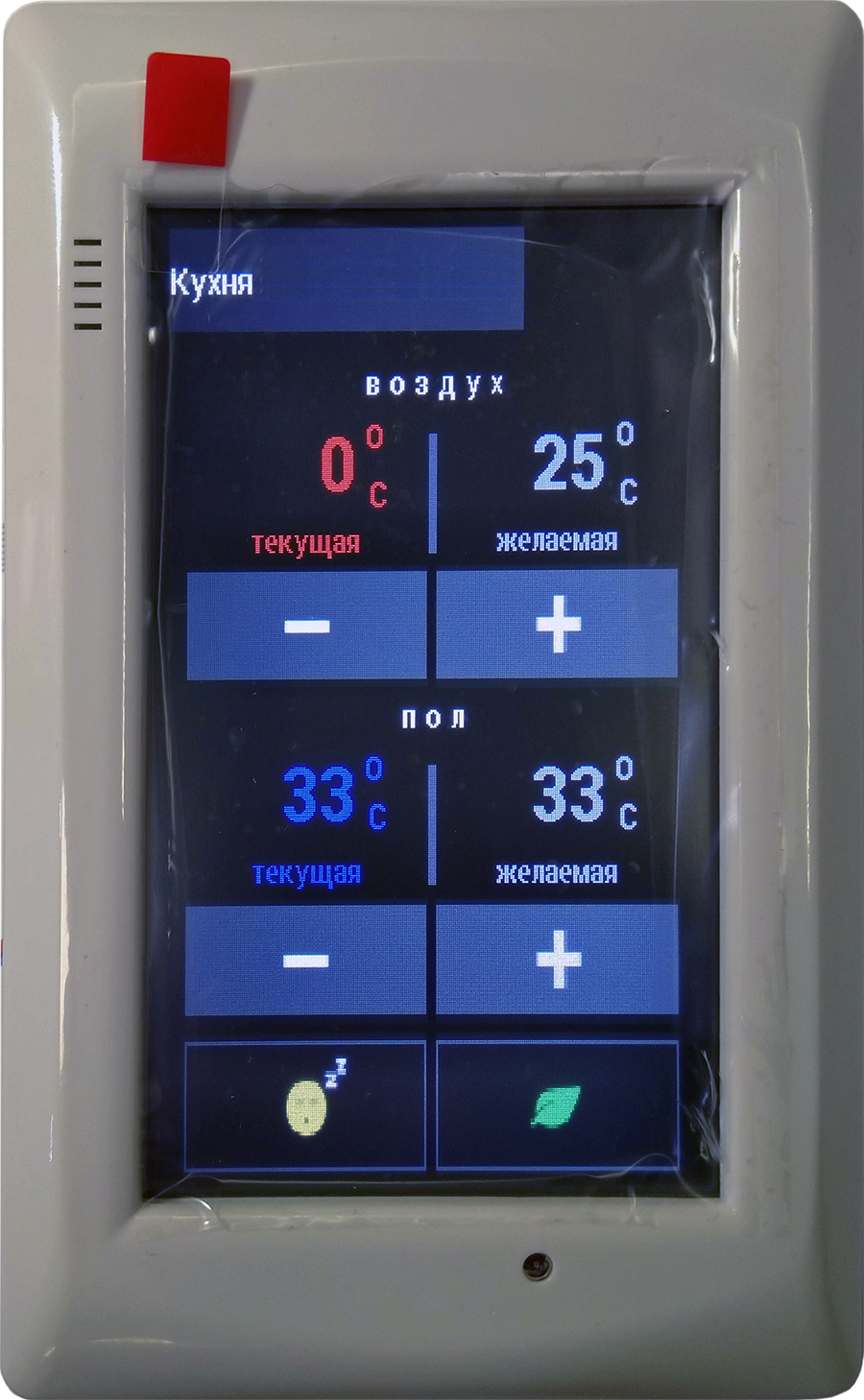

Тачпанель ICPDAS TPD433А-H для умного дома EasyHome   EH-TPD433-F-H
Цена: 45 000 ₱		   87
140
42 (11) 		     Рамка
белая,
пластик		 Встраиваемая

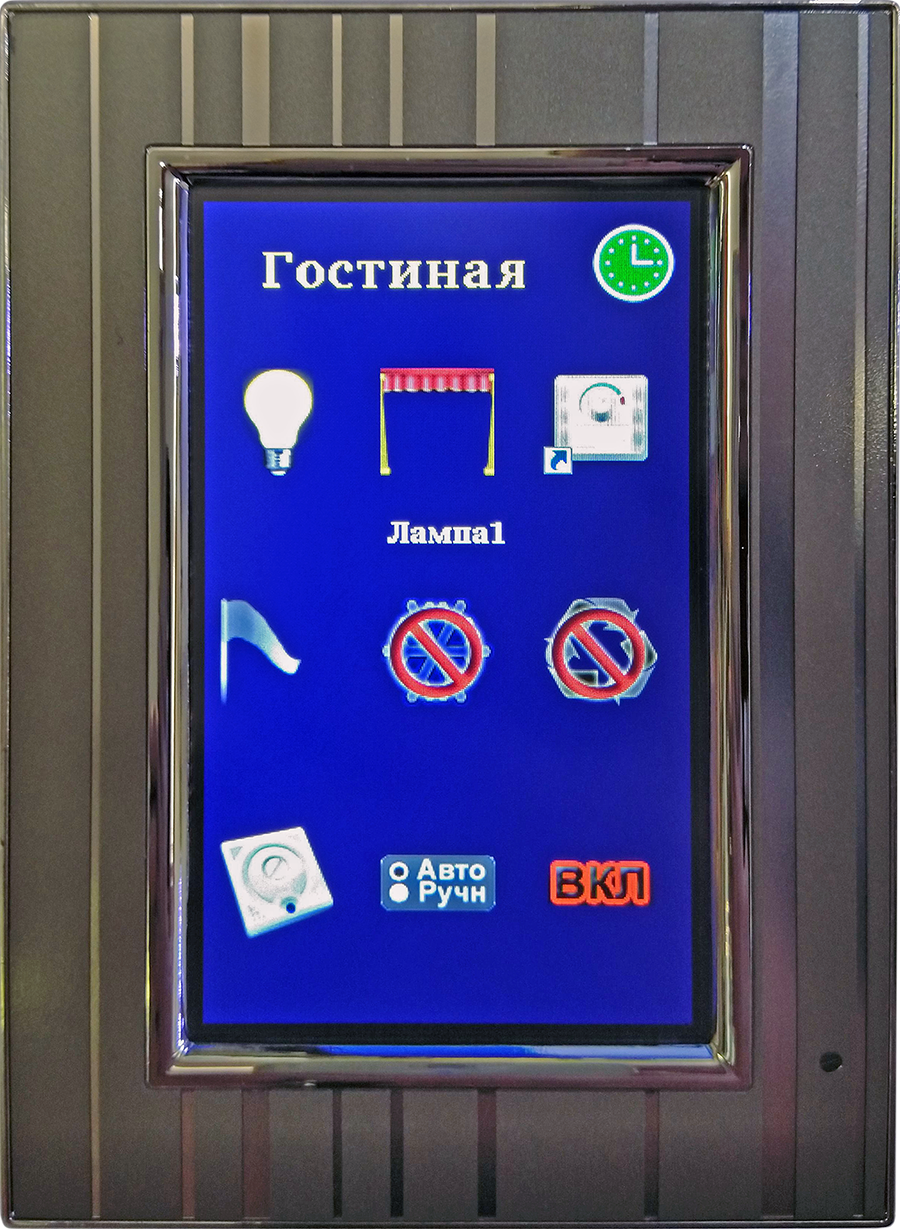

Тачпанель ICPDAS TPD433-M2 для умного дома EasyHome   EH-TPD433-M2
Цена: 50 000 ₱		   87
140
42 (11)		     Рамка
серая
стеклянная		 Встраиваемая

ICPDAS_OB120   Закладная
коробка TPD-BOX
Цена: 4000 ₱		         Тачпанель крепится
винтами к коробке или к стене,
если вырез в стене сделан
100х65х45мм.		  для TPD283U
