Контроллер Умного Дома EasyHomeM-1

  Контроллер позволяет полноценно реализовывать все функции ПО EasyHome: встроенные алгоритмы, работа с интерфейсами пользователя Умного Дома EasyHome и имеет большинство драйверов интеграции с другими системами.
  - 8 каналов ввода для бинарных сигналов (выключатели, датчики движения, датчики протечек, счётчики воды/газа,...)
  - 19 каналов вывода "Открытый коллектор": DO1 выведен на колодку и DO2-19 выведены на два разъёма X4, X5 для подключения релейных блоков расширения по 9 реле 16А 250В.
 - два порта RS485 с питанием 5в для подключения расширений и внешних устройств (датчики температуры, модули ввода-вывода ОВЕН, диммерамы EasyHomeDIM и РазумДом, Кондиционеры, Вентустановки, прочее).

Документация Сравнить с другими



 Контроллер EasyHomeM-1 для построения системы Умный Дом своими руками

Схема подключения контроллера Умного Дома EasyHomePLC-5.2



ОПЦИИ:

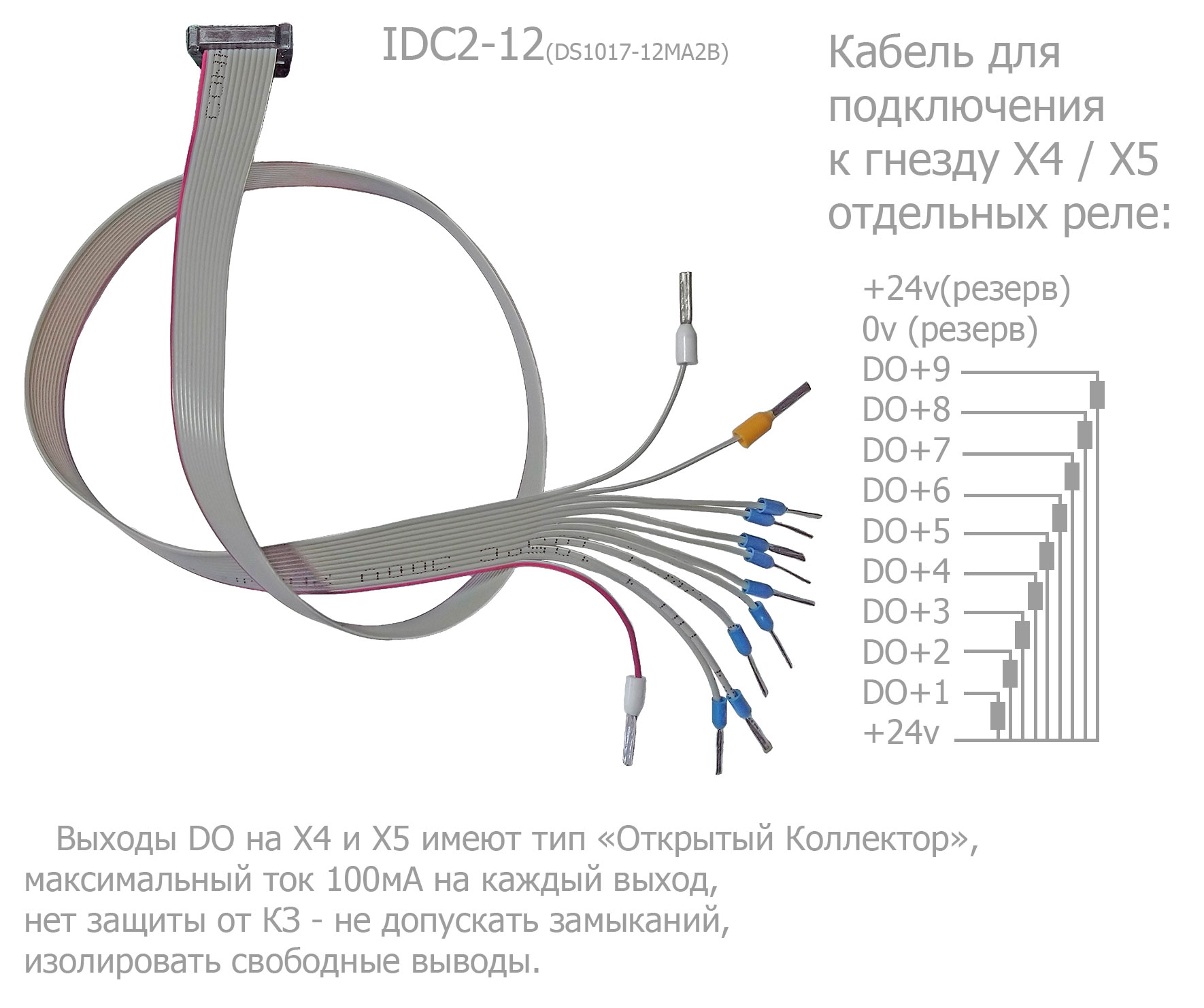

Кабель подключения к контроллеру EasyHome на гнёзда Х4 или к Х5 выводов на 9 дополнительных реле

     Ext9RelaysDO-cable:
 - Удобен, если к контроллеру требуется подключить менее 9ти реле или реле с перекидными контактами.
 - Подключение одного или двух кабелей на разъёмы X4 и X5 вместо релейного блока Ext9Relays
 - Выводы типа открытый коллектор выдают управление 24В с током до 100мА.
 - Подключать выводы на нагрузку / катушку реле, другой конец катушки на +24В
 - Неиспользуемые выводы изолировать!
 - Не замыкать выводы без нагрузки на +24В - нет защиты от КЗ, вывод перестанет работать !
 Цена: 1 000 ₱

Дополнительный порт RS232 на контроллер EasyHomeMini   OptionM-RS232:
 - Вывод дополнительного порта RS232 с гальванической изоляцией
на лицевую панель, для подключения GSM модема и др.оборудования.

 Цена: 5 000 ₱

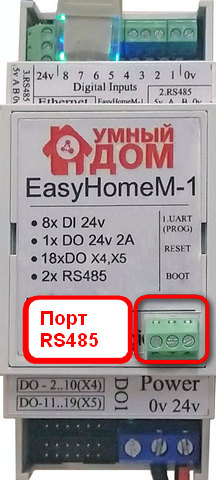

Дополнительный порт RS485 на контроллер EasyHomeMini   OptionM-RS485:
 - Вывод дополнительного порта RS485 с гальванической изоляцией
на лицевую панель, для подключения различного инженерного оборудования.

 Цена: 5 000 ₱


Модуль расширения на 9 реле с коммутацией 250В ток 16А Ext9Relays:

Релейный блок на 9 реле для контроллера умного дома EasyHomePLC


 - Возможно подключение двух модулей к контроллеру EasyHomeM-1 через разъёмы X4 и X5 ( куда выведены дополнительные 9 выходов "Открытый коллектор".
 - Возможно использование и без контроллера, как отдельного блока 9ти реле с управлением сигналом 24В 20мА.
 - Потребление до 6Вт (при 24В)
 - Гнездо для шлейфа управления с разъёмом "под обжим"
 - Полностью независимые реле, моностабильные, с НО контактом


Дополнительно расширяется с помощью модулей ввода-вывода по RS485:

Модули ввода-вывода ОВЕН Mx110 для расширения контроллера Умного Дома системы EasyHomeДиммеры для системы умного дома EasyHome


 - возможно подключение до 10ти модулей ввода-вывода

Дополнительно расширяется любыми контроллерами с ПО EasyHome через Ethernet с помощью КЛАСТЕРНОГО ДРАЙВЕРА:
Объединение контроллеров в КЛАСТЕР

- несколько контроллеров синхронизинуют своё состояние через Ethernet и работают как одна система.

Разработан и изготовлен в России с применением лучших мировых технологий:

    Уникальные характеристики:
- корпус занимающий всего 2 DIN места
- Собственное потребление энергии менее 2Вт !
- Спроектировано с применением современных технологий - AltuimDesigner, SolidWorks, AutoCAD
- Гальваническая изоляция процессора, портов ввода-вывода, интерфейсов RS485, супрессоры от наводок




  - Высокотехнологичный двуядерный микропроцессор 160..240 МГц, со встроенной памятью и флэшь-памятью, технология 28нм, потребление до 600мВт !
Блоки питания контроллера умного дома EasyHomePLC Преобразователи в контроллере умного дома EasyHomePLC   - Тайванские блоки питания и преобразователи питания зарекомендовавшие себя во всём мире
