Модули расширения входов и выходов и регулирования освещения для систем Умного Дома

Модули расширения входов и выходов и регулирования освещения для систем Умного Дома:

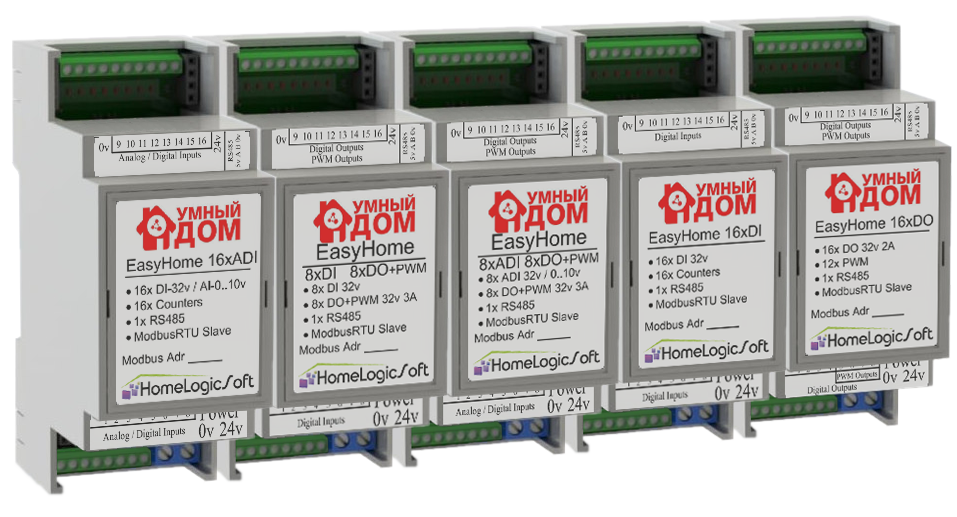

Диммеры EasyHomeDIM	Модули ОВЕН Мх110	Модули РазумДом

Диммеры на 2, 4, 6 каналов для регулирования освещения 230В или LED освещения PWM регулированием. Имеют 6 универсальных входов ADI для локального подключения выключателей или датчиков.	Широкий ассортимент недорогих и надёжных модулей от 2х до 32х каналов для стандартных типов сигналов и датчиков:	Модули диммеров на 4 канала на 230В для диммируемых ламп и на 12/24В для светодиодных лент/светильников:
DIM-2/4/6 x 230В 1кВт / 24В 5А DIM-2/4/6-10 x 230В 2кВт / 24В 10А DIM-2/4/6-LD x PWM LED 20А 12-96В DIM-Ethernet х RJ45 + WiFi - Опция для автономного управления и настройки с ПО EasyHomeDimmer.	МУ110-224.6У x AO 10В МВ110-224.2/8А x AI 1В,Pt/Ni МВ110-224.2/8АС x AI 10В МВ110-224.4/8/16/32 x DI 24/230В МУ110-224.4/8/16/32 x DO МК110-22х.хДх.хР x DO + DI МЭ110-224.1/3M x AI 230В 5A	DOM845R 4 x Dim 230В, 500Вт DOM810R 4 x Dim 230В, 1кВТ DDL24 4 x PWM LED 24В 1А + 4 х AO 10В

Технические особенности применения данных модулей расширения ввода-вывода:

Управление модулями расширения осуществляется по одной линии связи RS485 по протоколу ModbusRTU. Программа драйвера позволяет привязывать любые переменные системы к используемым физическим входам-выходам.Но имеет ограничения по количеству модулей - до 10ти. Имеет ограничения и по количеству привязываемых переменных, при том, для контроллеров ОВЕН и EasyHomePLC количество входов-выходов обрабатываемых программой драйвера модулей расширения уменьшено на количество встроенных в корпус контроллера входов-выходов.

Итоговые количества входов-выходов с модулей расширения:

Для контроллеров:	Beckhoff CX	EasyHomePLC5.2	ОВЕН ПЛК110[M02]
Бинарных входов DI:	- до 255	- до 223 (255 - 32DI)	- до 219 (255 - 36DI)
Бинарных выходов DO:	- до 255	- до 227 (255 - 28DO)	- до 231 (255 - 24DO)
Аналоговых входов AI:	- до 50	- до 34 (50 - 16AI)	- до 48 (50 - 2AI (Т, % cpu))
Аналоговых выходов AO и диммирования:	- до 50	- до 44 (50 - 6AO)	- до 50

Другие возможности расширения входов-выходов системы Умный Дом EasyHome:

Для контроллеров:	Beckhoff CX	EasyHomePLC5.2	ОВЕН ПЛК110[M02]
Штатные модули расширения ПЛК:	255x по 8 каналов	2x по 9 реле	-
КЛАСТЕР контроллеров по Ethernet:	до 10ти ПЛК	до 10ти ПЛК	-
nooLite по 433МГц:	64ADI + 64ADO	64ADI + 64ADO	-
Подсистема KNX:	8 x 256 каналов	-	-
Подсистема DALI:	8 x 64 канала	-	-
Через HTTP API JSON (openHAB):	+	+	-

Подробнее про прочие коммуникационные возможности контроллеров УмногоДома EasyHome

Скорость опроса модулей ввода-вывода:

При применении модулей расширения необходимо учитывать особенности последовательного опроса модулей по шине RS485 для понимания задержек реакции системы. Следующие правила помогут сориетнироваться:
1) Запрос-Ответ одного модуля занимает около 0.2 секунд
2) Модули выходов записываются сразу по возникновению необходимости, вне общей очереди опроса. Но по очереди между собой, требуется передать им всем данные одновременно.
3) Первый модуль бинарных входов, если установлен, предполагается для использования выключателей и опрашивается каждый второй запрос, таким образом задердка данных о нажатии составляет 0.2 или 0.4 секнуды.
4) Переключение скорости связи с 9600 на 115200 немного ускоряет обмен данными, особенно заметно при применении многоканальных модулей, где происходит передача больших пакетов.
5) Второй и последующие модули бинарных входов могут иметь уже существенную задержку в чтении данных - от 0.6 секунды, в зависимости от общей комбинации модулей, потому их рекомендовано применять для сигналов менее критичных к скорости считывания - датчики охраны, аварии, протечки и т.д.
6) Диммеры EasyHomeDIM для приёма данных используют широковещательный запрос и принимают данные одновременно в течении 0.1-0.3 секунды. Считывание входов и нового состояния группы освещения происходит в порядке общей очереди.
