Выставочный и тестовый СТЕНД Умного Дома EasyHome
|

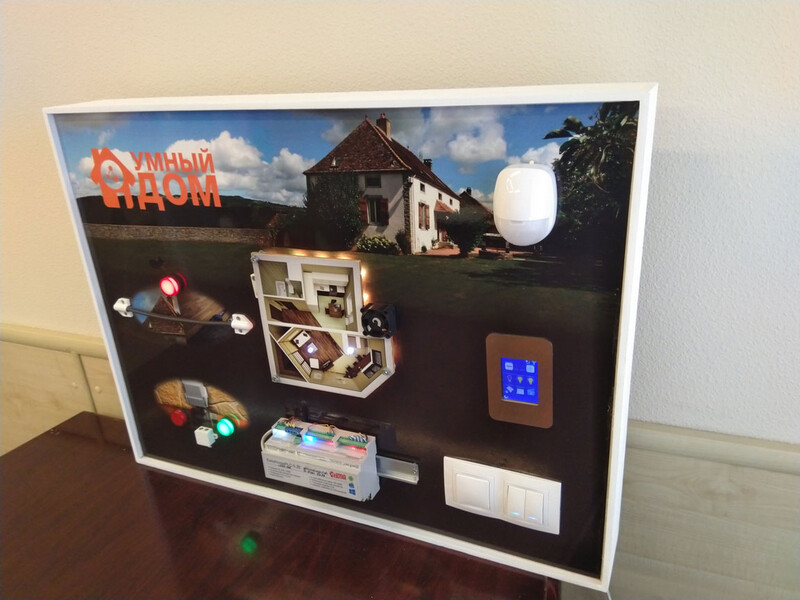

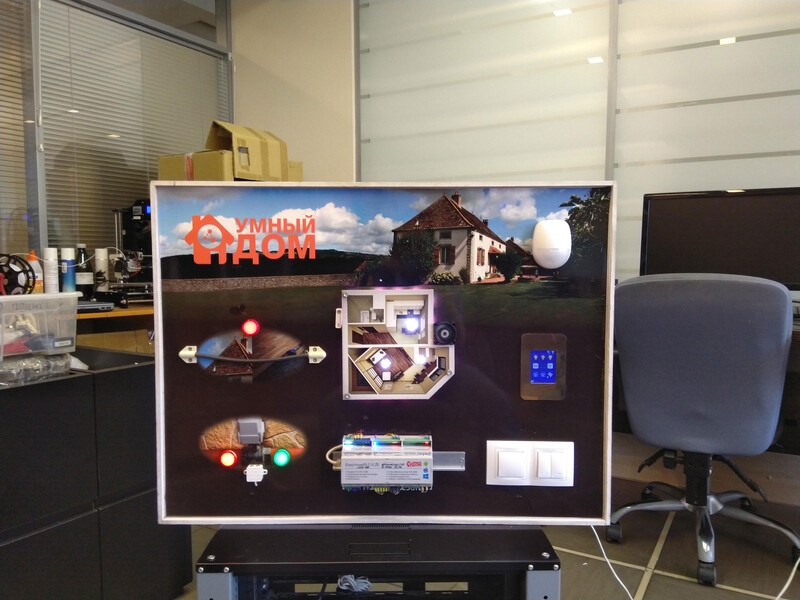

Данный выставочный стенд представляет полноценную систему Умный Дом. На нем можно опробовать большинство пользовательских функций и сценариев. Так же на стенде можно производить обучение инженеров и инсталяторов по настройке системы EasyHome под разные условия работы. Скачайте Интерфейс Умного Дома для любой операционной системы и протестируйте стенд на любом мобильном устройстве. |
 |
||
| Стоимость 120 000р. (с ПЛК 5.2E ) 100 000р. (с ПЛК Mini ) |
Скачать ДЕМО ИНТЕРФЕЙС |
|
|
Описание стенда и системы EasyHome

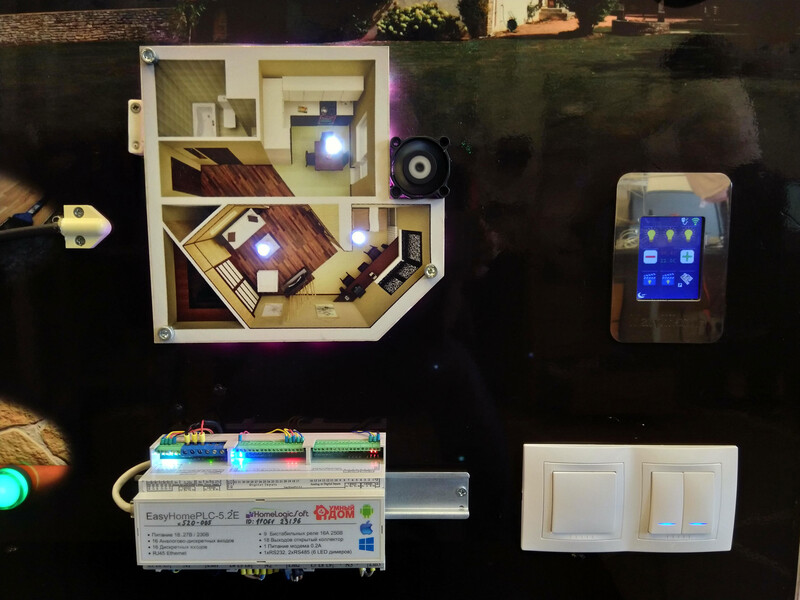

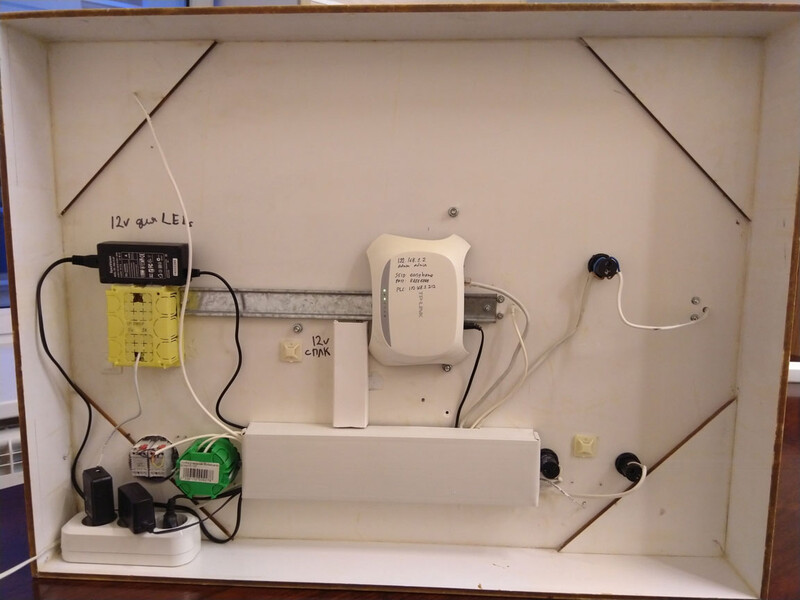

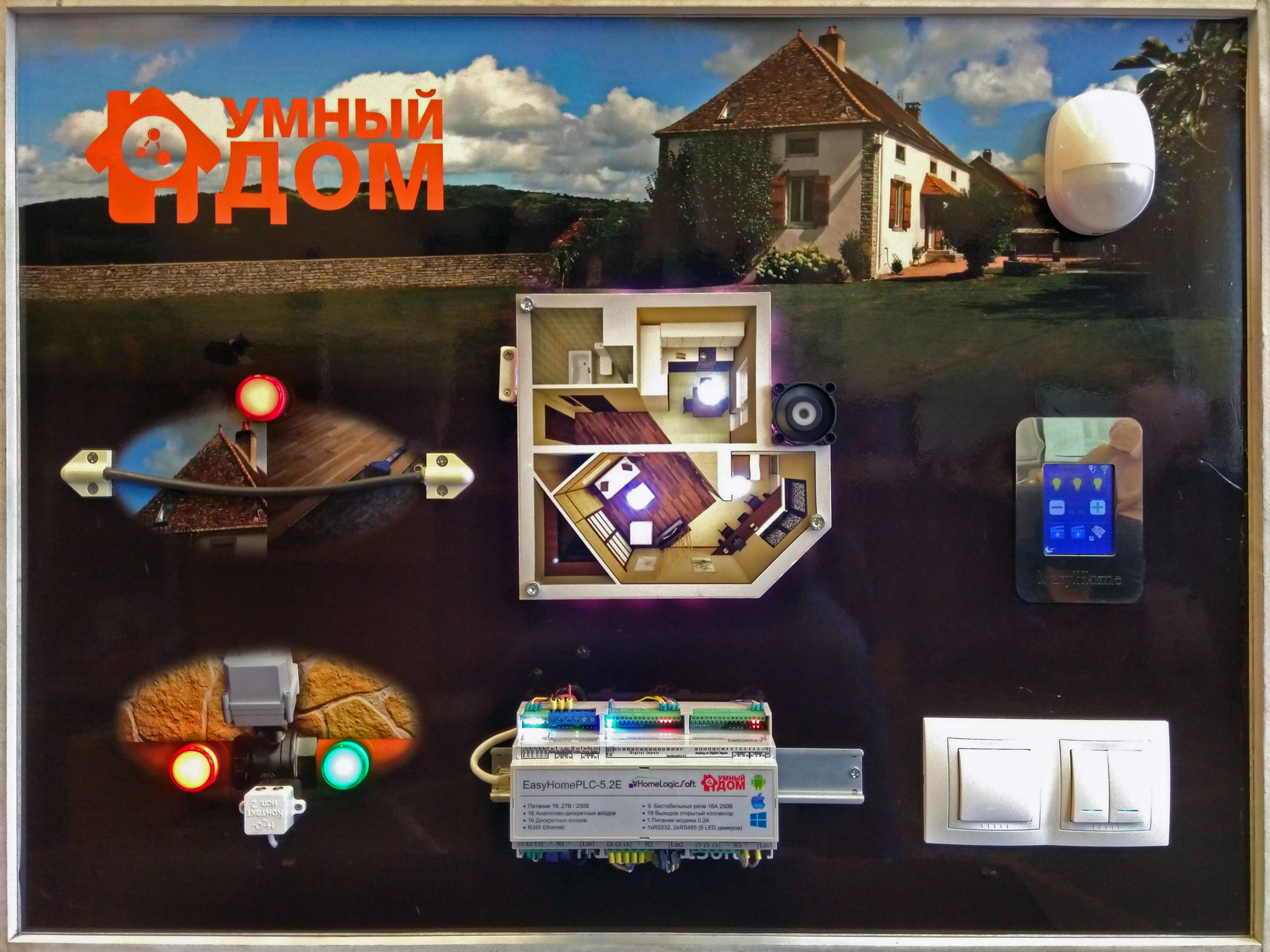

На этом стенде установлен мини WiFi-роутер, интернет-контроллер Нашего Петербургского производства EasyHomePLC. Установлен миниатюрный специализированный интернет-WiFi тачскрин EasyHomeTPD24 и некоторое периферийное оборудование, которое наиболее часто устанавливается на объектах:
- это датчик температуры воздуха с дополнительным выносным сенсором для пола, так же нашего производства. Обычно устанавливается в подрозетник рядом с выключателем, за декоративной крышкой-заглушкой. А выносной сенсор обычно устанавливается в закладную трубку в пол, но тут выносной сенсор выведен к нагревательному элементу. На стенде датчик температуры подключен сразу к нескольким входам, чтоб визуализировать работу сразу нескольких зон климата.
- На стенде установлен двухклавишный выключатель без фиксации, который может включать любую комбинацию привязанных светильников или запускать сцену, на стенде он привязан к каким-то группам света.
- Установлен обычный охранный датчик движения, который служит не только для охраны, но может запускать вентилятор или таймер освещения или другие функции
- Установлен датчик протечки, который подключается напрямую к контроллеру и позволяет не только перекрывать краны стояков водоснабжения при протечках, но и отправлять сообщения и визуализировать зону протечек на интерфейсе пользователя
- Ещё установлено несколько индикаторов для клапана перекрывания воды
- Индикатор нагревательного элемента
- Установлена панель домика с тремя светодиодами, имитирующими группы света, которые подключены через реле
- На задней стороне панели приклеена RGB-лента, подключенная через встроенных диммер контроллера, яркость и цветом которой можно управлять как раздельно по каналам, там и сценами или специализированным виджетом с интерфейса пользователя.
- И ещё установлен мини-вентилятор, скорость вращения которого так же регулируется диммером.
Центральным управляющим элементом в подобных системах является контроллер или несколько контроллеров, распределённых по зданию и обслуживающих отдельные участки, но контроллеры работают в одном кластере, в одном информационном пространстве.
Этот контроллер EasyHomePLC разработан для проводных систем Умный Дом, но, кроме уже встроенных алгоритмов управления освещением, климатом, охранной сигнализации и защиты от инженерных аварий, имеет возможность дополнения и произвольных функций через блок свободных функций.
У этого контроллера EasyHomePLC 5.2E есть:
- 16 бинарных входов для подключения бинарных датчиков, т.е. выключателей, датчиков движения или протечек, или любых сухих контактов
- есть 16 аналоговых входов для подключения бинарных или аналоговых датчиков, т.е. датчиков температуры, влажности или специализированных с сигналом 0-10В
- в корпусе контроллера встроено 9 силовых бистабильных реле омрон, позволяющих подключать нагрузки до 230вольт до 16ти ампер, дополнительно к контроллеру напрямую подключается до 18 дополнительных силовых реле в двух релейных блоках по 9 реле
- в корпусе контроллера, так же, встроен 6ти канальный светодиодный диммер, позволяющий регулировать яркость 6ти групп света или двух цветных RGB-лент
Так же у контроллера, в зависимости от модели и конфигурации есть несколько портов RS232 и RS485 для подключения различных расширений:
- можно подключать модули дополнительного ввода-вывода ОВЕН или беспроводное расширение nooLite
- можно подключать до 24х кондиционеров и до 5ти вентиляционных установок, ИК-шлюзы
- можно подключать электрошторы и дополнительные диммеры
Полный список совместимого оборудования, драйверы к которому уже содержатся в стандартной прошивке устройства, можно найти на нашем сайте, список постоянно растёт.
На данном стенде контроллер сконфигурирован на работу 4х каналов светодиодного диммера и работу одного порта RS485 под номером 4 (номер 3 в конфигураторе портов). К этому порту можно подключать различные устройства для расширений и просто для тестов на совместную работу.
Важно заметить, что комплекс EasyHome состоит не только из контроллера EasyHomePLC, но ещё включает бесплатное приложение EasyHome, разработанное специально для универсальной домашней автоматизации совместно с нашим контроллером и любыми другими поддерживающими стандарт связи ModbusTCP. Приложение EasyHome имеет свободно настраиваемый графический интерфейс, позволяющий распологать любые иконки на любых страницах в любом месте, позволяя реализовывать любую дизайнерскую задумку. При этом, все алгоритмы, настройки и состояния храняться в контроллере, в оперативной и во флэш памяти. А интерфейс служит для визуализации текущего состояния системы и для управления состоянием элементов. Само приложение содержит одну или несколько папок с настройками визуализации для одного или нескольких проектов.
Приложение EasyHome по-настройщему кроссплатформенное - оно работает и выглядит одинаково на любых операционных системах.
Например на Windows удобно настраивать саму систему и визуализацию для объекта или иметь рабочее место оператора. А для пользователя удобнее использовать его на Андроид и iOS. Контроллер поддерживает связь от 15ти или до 50ти одновременно подключенных интерфейсов, и может поддерживать ешё больше при подключении через облачный сервис, в зависимости от модели контроллера.
Настройка работы контроллера и визуализации системы осуществляется исключительно с графической инженерной версии интерфейса, которая запускается отдельной папкой так же в приложении EasyHome. Знаний программирования для этого не требуется, вся настройка выполняется через меню, таблички и галочки.
Тачпанелька EasyHomeTPD , в отличии от приложения EasyHome, имеет ограниченный графические возможности - две страницы по 9 или 12 виджетов, настройка тачпанельки осуществляется без дополнительное ПО, через режим настройки - включение режима длинным нажатием в верхнем правом углу, потом на экране нажимаем виджет и настраиваем его через меню.
Наш стенд позволяет увидеть работу системы EasyHome в живую, провести обучение в настройке, можно использовать стенд в качестве испытательного полигона... ну, или, использовать оборудование для установки на объекте.
Настройки стенда и контроллера:
SSID: easyhome Pass: 88888888; IP:192.168.1.2; admin admin
ПЛК EasyHomePLC5.1E; IP: 192.168.1.212
EasyHomeTPD28 Metal WiFi DHCP
Расключение контроллера и привязки переменных:
Выход Переменная Описание
DO-1 - Light-1 (Свет Кухня) (от выкл-1и2 и ДД-2)
DO-2 - Light-2 (Свет Кабинет) (от выкл-2)
DO-3 - Light-3 (Свет Гостинная) (от выкл-2)
DO-4 - PolHeat14 Нагрев ЛК - Красная Лампа
DO-5 - !.Stoyak-1 СТОЯК - Зелёная Лампа
DO-6 - Stoyak-1 СТОЯК - Красная Лампа
DO-7 -
LED-1 - (задействован на 4.RS485)
LED-2 - (задействован на 4.RS485)
LED-3 (AO-1) - Dimmer-1(Вентилятор) (от выкл-1и2 и ДД-2)
LED-4 (AO-2) - Dimmer-2 (Красный) (от выкл-2)
LED-5 (AO-3) - Dimmer-3 (Зелёный) (от выкл-2)
LED-6 (AO-4) - Dimmer-4 (Синий) (от выкл-2)
Вход Переменная Описание
ADI-1 - TempPol-1 (Нагрев ЛК)
ADI-2 - TempAir-1 (Т подрозетника)
ADI-3 - TempPol-2 (=TempPol-1)
ADI-4 - TempAir-2 (=TempAir-1)
ADI-5 - TempPol-3 (=TempPol-1)
ADI-6 - TempAir-3 (=TempAir-1)
ADI-7 - TempPol-4 (=TempPol-1)
ADI-8 - TempAir-4 (=TempAir-1)
ADI-9 - TempPol-5 (=TempPol-1)
ADI-10- TempAir-5 (=TempAir-1)
DI-16 - Switch-1 (ВыклП_НО)
DI-17 - Switch-2 (ВыклЛ_НО)
DI-18 - Pirs-1 (СМК_НЗ
DI-19 - Pirs-2 (ДД-2_НЗ)
DI-20 - !.Protechki-1(ПротечкаНЗ)
DI-21 -
Для настройки системы Вам необходим Инженерный интерфейс. Через него Вы получите доступ ко всем функциям и различным настройкам системы для её адаптации под конкретный объект.
