Примеры создания Умного Дома:
от ПРОЕКТИРОВАНИЯ - ПРОЕКТЫ И СМЕТЫ
до ПРОЕКТА интерфейса - Демо интерфейсы EasyHome
Проектирование системы Умный ДомПроект позволяет детально определить технические решения, особенности монтажа, количества материалов, стоимость, сроки и сопутствующие условия для запуска системы. Наш опыт проектирования и последующего обслуживания объектов - более 15ти лет, будем рады им поделиться. |
 |
Базовый прайс на услуги проектирования систем Умный Дом 100-999 м.кв.: (2024 год)
| Составление концепции и ТЗ к проекту АСУ или Умный Дом | БЕСПЛАТНО | |||
| Аудит / проверка проектов АСУ или УмныйДом | БЕСПЛАТНО | |||
| ОБУЧЕНИЕ проектированию систем УмныйДом EasyHome и материалы | БЕСПЛАТНО | |||
| Раздел АСУ (Автоматическая Система Управления или Умный Дом) | 440 ₱ за м.кв. | АСУ+ ЭС+ СС+МР = 1000 ₱ за м.кв. |
||
| Раздел ЭС (Электроснабжение и Электрооствещение) | 360 ₱ за м.кв. | |||
| Раздел СС (Слаботочные Системы - ОПС, СКД, СКС, ВН) | 240 ₱ за м.кв. | |||
| Раздел КН или МР (Кинотеатр или Мультирум-Аудио) | 30 т.руб. | |||
| Раздел ОВиК (Общая Вентиляция и Кондиционирование) | 440 ₱ за м.кв. | |||
| Отрисовка планов помещений при отсутствии векторных исходных файлов | 100 ₱ за м.кв. | |||

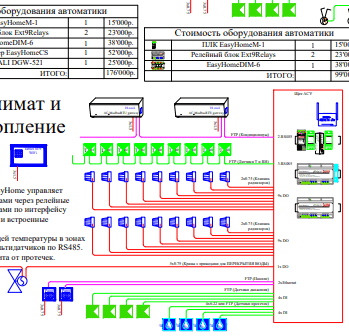

| Схемы электрические принципиальные на раздел АСУ | 1000 ₱ за м.кв. |
Сроки выполнения проекта: 1 месяц на Планы и КЖ для согласования, 1 месяц на Щиты, Спецификации и полное оформление.
| Проект системы Умный Дом содержит: 1) Титульный лист - обложка и лист с названием системы, объекта, проекта и прочей информацией 2) Пояснительную записку - в описание принципов и общих алгоритмов работы системы автоматики с различными подсистемами. (Окончательный вид алгоритмы принимают при пуско-наладке системы Умный Дом в зависимости от конкретных реализаций.) 3) Планы расстановки оборудования и прокладки кабельных трасс от щитов к оборудованию, организацию кабельных стояков и взаимопересечений с другими инженерными системами и элементами дизайна помещений. 4) Кабельные журналы - таблица всей используемой электропроводки по подсистемам, обозначение, марка и длина. 5) Однолинейные схемы - развёрнутые схемы электропитания высоковольтных и низковольтных электронагрузок. 6) Расчётная часть - выполняется для электроснабжения при необходимости: токи КЗ, утечки, сопротивление заземления, схема молниезащиты. 7) Структурные схемы - общая схема электросистемы или системы автоматики 8) Планы сборки - компоновка щитов, шкафов и составных контроллеров, максимально приближенные к реальности 9) Типовые схемы расключений всех элементов оборудования и рекомендации по установке 10) Цоколёвки оборудования АСУ с расписанием всех сигналов ввода-вывода оборудования 11) Спецификации: Проводка, Кабельная канализация, Периферийные устройства, Щитовое оборудование, 12) Лист согласований - согласованные решения по смежным системам (вентиляция, дизайн, сантехника, отопление и т.д.) |
Рекомендации к проектированию систем Умный Дом:
- Выполнять все разделы АСУ, ЭС и СС одновременно и в одной организации, желательно имея дизайн-проект
- Для гос.организаций (РосСети, ЛенЭнерго и т.д.) выполняется отдельный упрощённый проект электроснабжения
- Проводку выполнять без распределительных коробок, при необходимости выполнять соединения в подрозетниках, перерасход кабеля окупит установку и обслуживание распределительных коробок.
- Рекомендуем к проектированию систему автоматики Умный Дом на базе централизованных контроллеров EasyHome, перерасход кабеля по сравнению с шинными системами многократно окупится за счёт более дешёвого оборудования, простой установки и обслуживания.
- Применение дублирующих / обходных схем управления освещением / отоплением возможно, но не целесообразно.
Должностные инструкции проектировщика
Каталог типовых схем подключений
Остальная документация по проектированию и образцы чертежей в *.dwg высылаются по запросу.
