Автоматизация Музейного комплекса Т20
Раздел ДИС (Диспетчеризации Инженерных Систем) выполнен с применением 15ти контроллеров ОВЕН ПЛК1хх [M02], которые поддерживают индивидуальный микроклимат (управляют индивидуальной и центральной вентиляцией с увлажненителями, кондиционированием), и выполняют диспетчеризацию противоаварийных систем. Контроллеры объединены в единый кластер по локальной сети для обеспечения внутреннего взаимодействия и общей синхронной работе и обеспечивают центральное управление и единую визуализацию всей системы в интерфейсе EasyHome.
Раздел АСУ (Автоматическая Система Управления) выполнен с применением 15ти контроллеров EasyHomePLC5.2E и обеспечивает управление и регулирование внутреннего и внешнего освещения, противоаварийную сигнализацию. Контроллеры EasyHomePLC объединены в общий кластер для синхронной работы и центральной визуализации на диспетчерском пульте комплекса.
| Проекты систем автоматизации: | ||||
| Чертежи проекта Раздела ДИС (Диспетчеризация Инженерных Систем) | DIS_T20_v566.pdf | 35Mb | ||
| ПЗ проекта Раздела ДИС (Диспетчеризация Инженерных Систем) | DIS_txt_WEB.pdf | 1Mb | ||
| Чертежи проекта Раздела АСУ (Автоматическая Система Управления) | ASU_T20_v533.pdf | 39Mb | ||
| ПЗ проекта Раздела АСУ (Диспетчеризация Инженерных Систем) | ASU_txt_WEB.pdf | 1Mb | ||
| Инструкция пользователя на инженерную версию ПО интерфейса | EH_Sevice_Manual_T20_WEB.pdf | 4Mb | ||

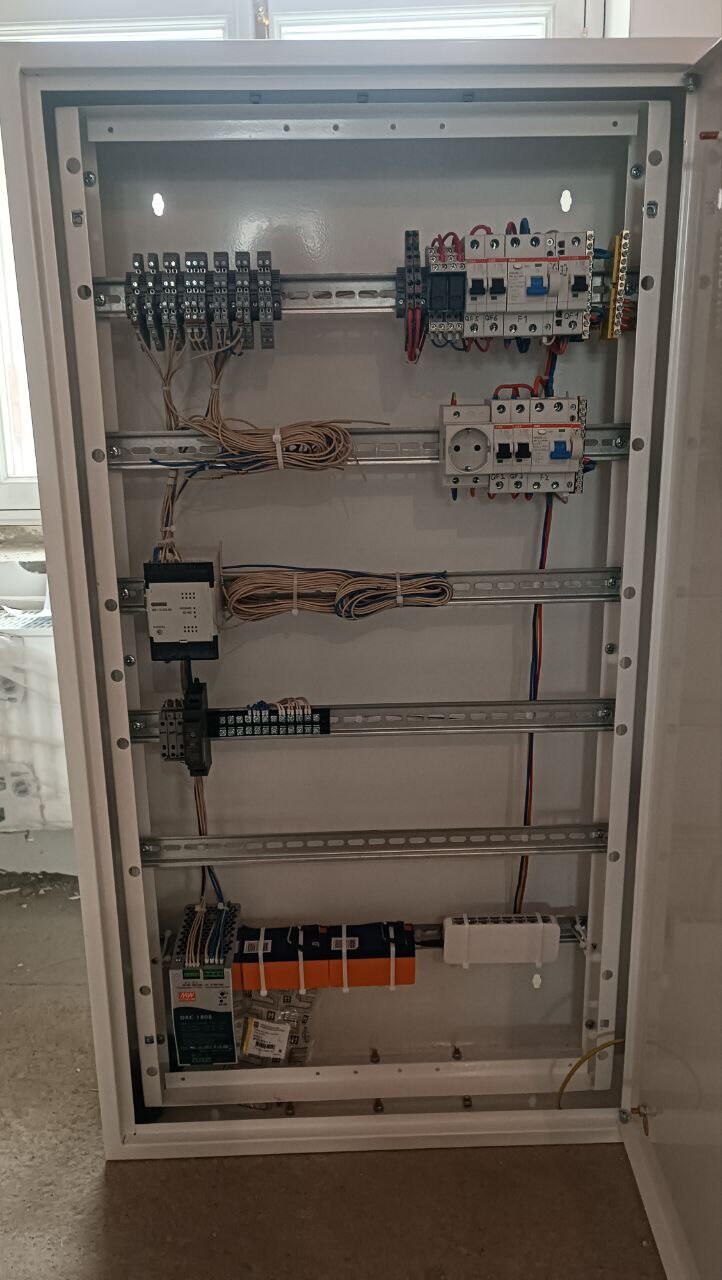

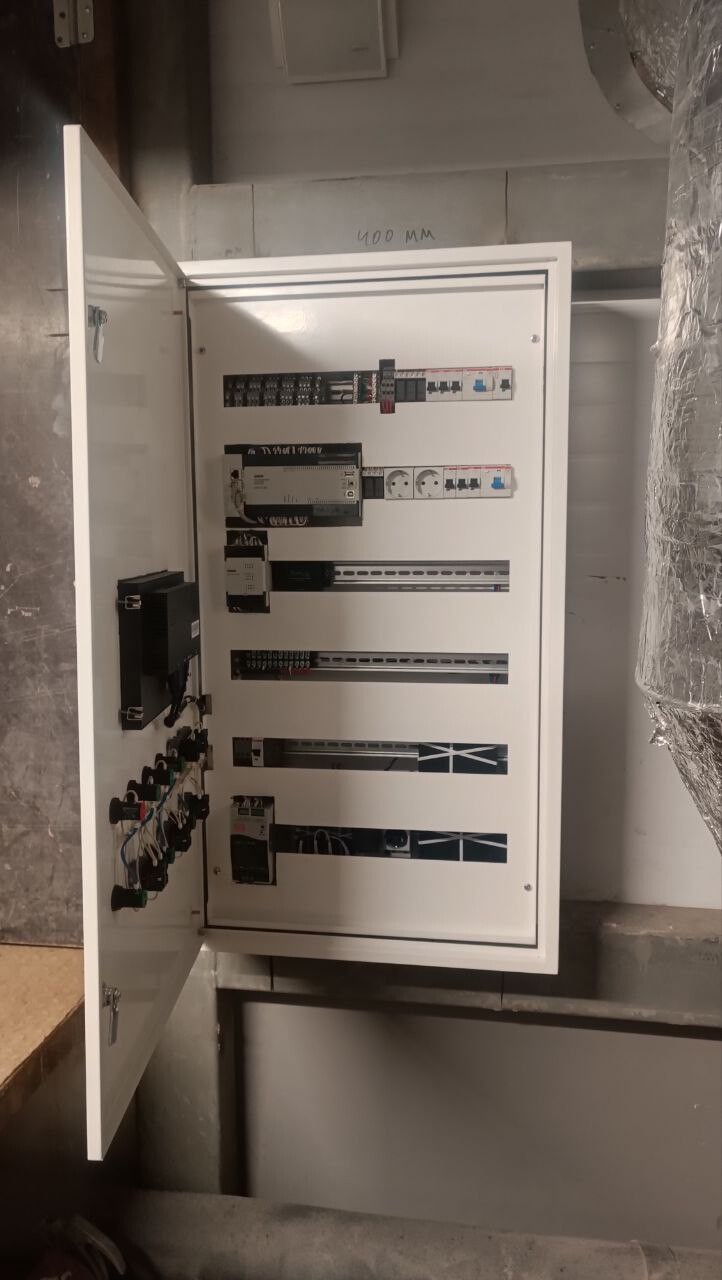

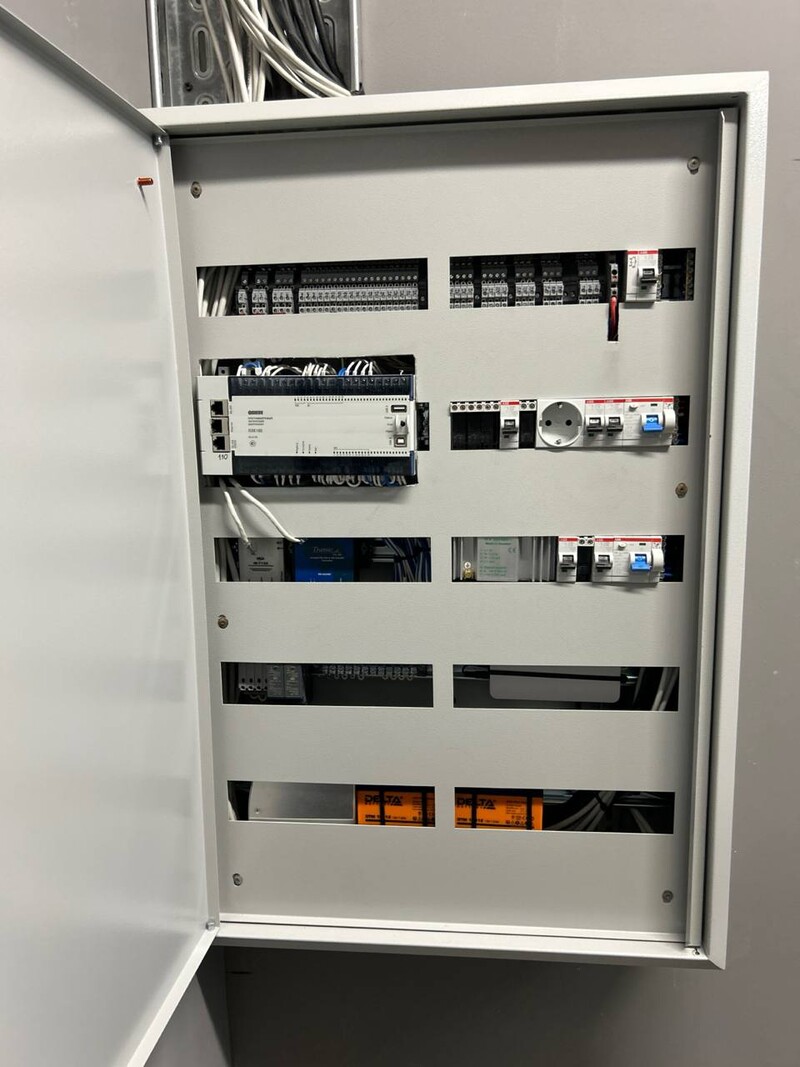

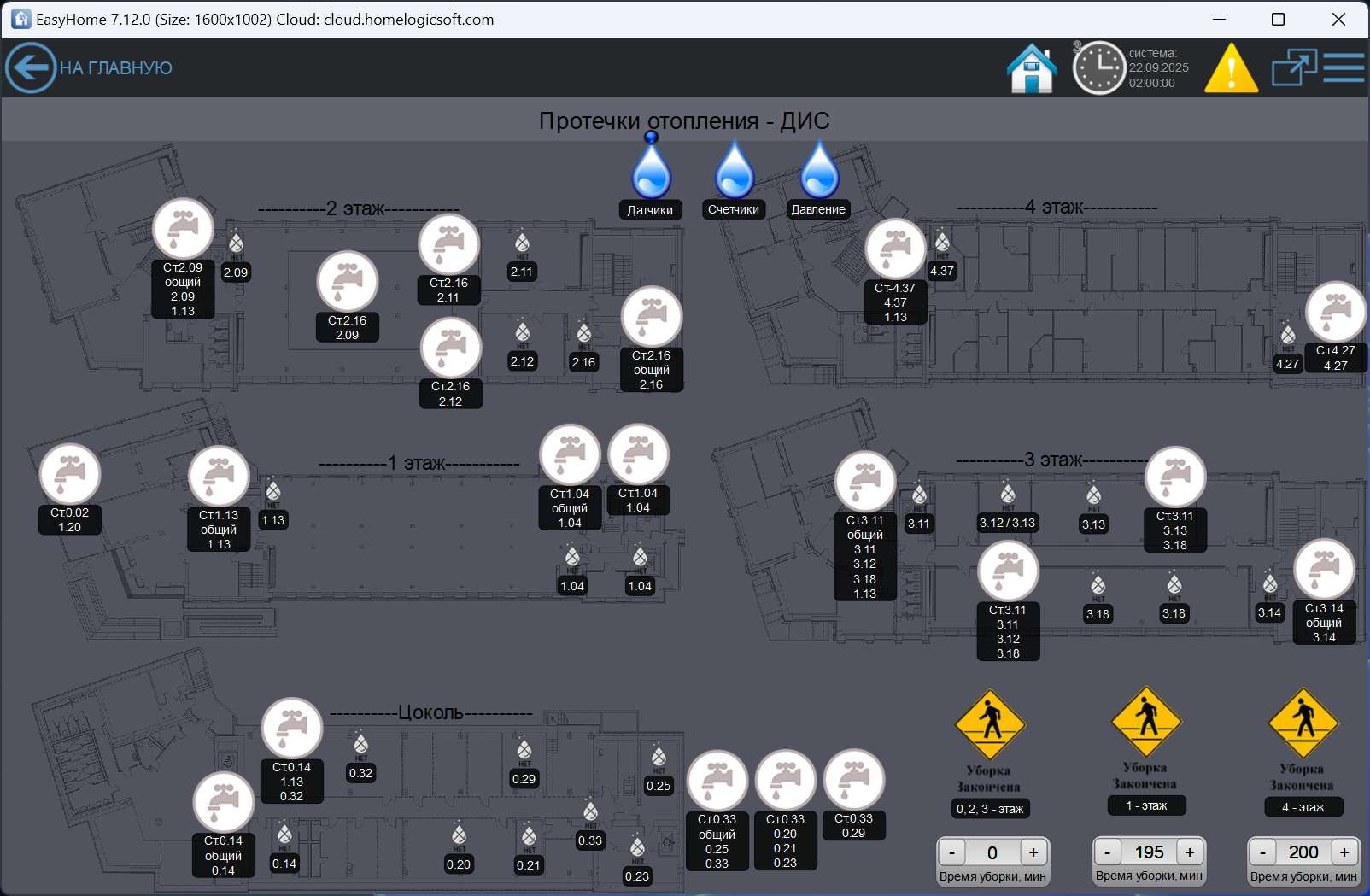

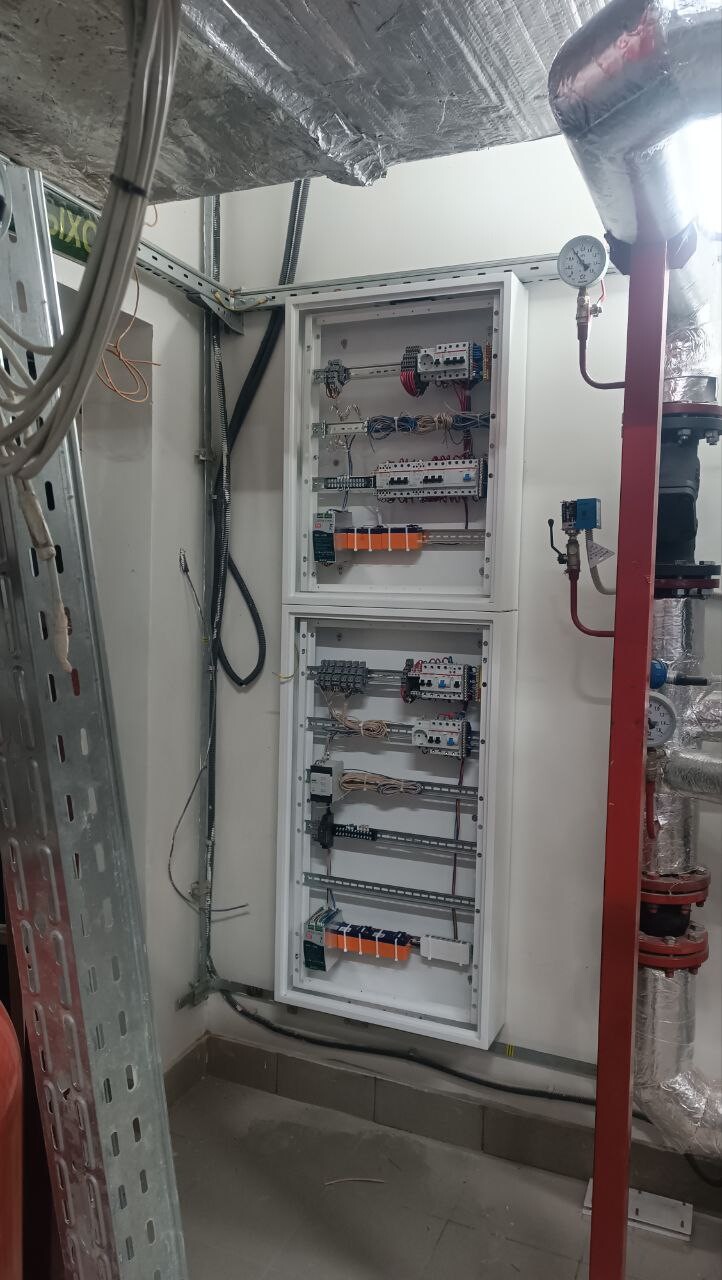

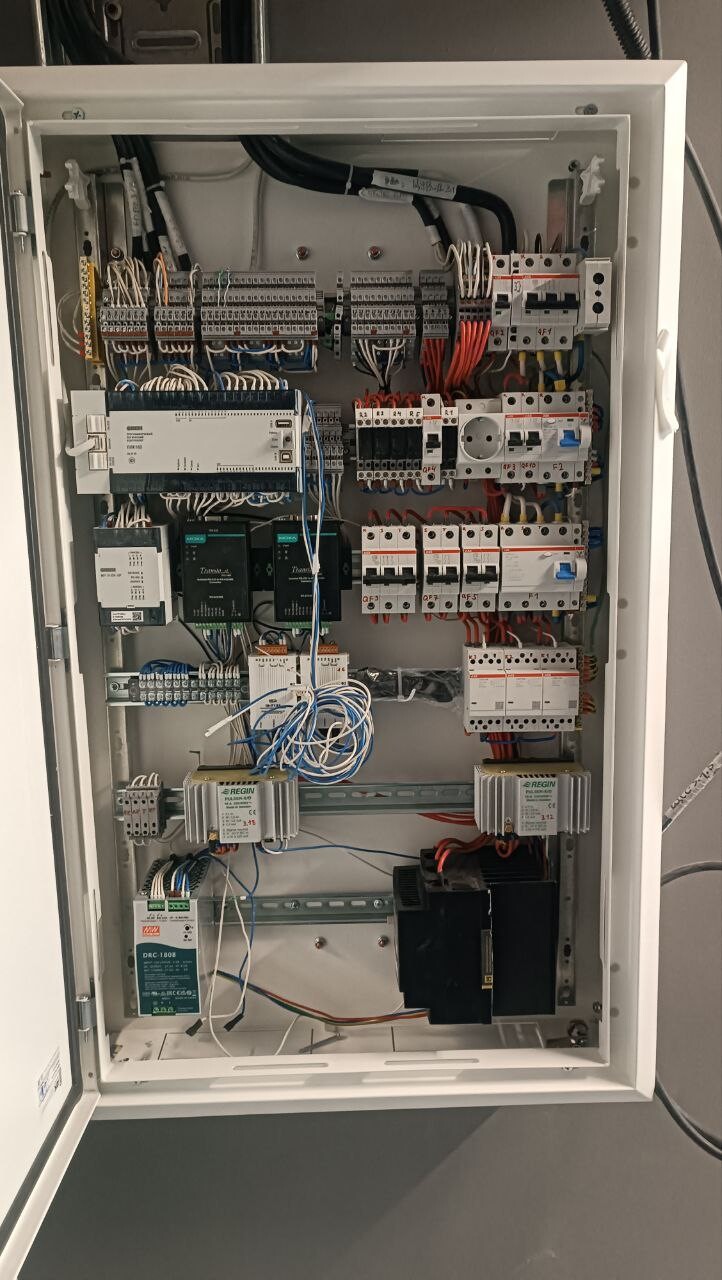

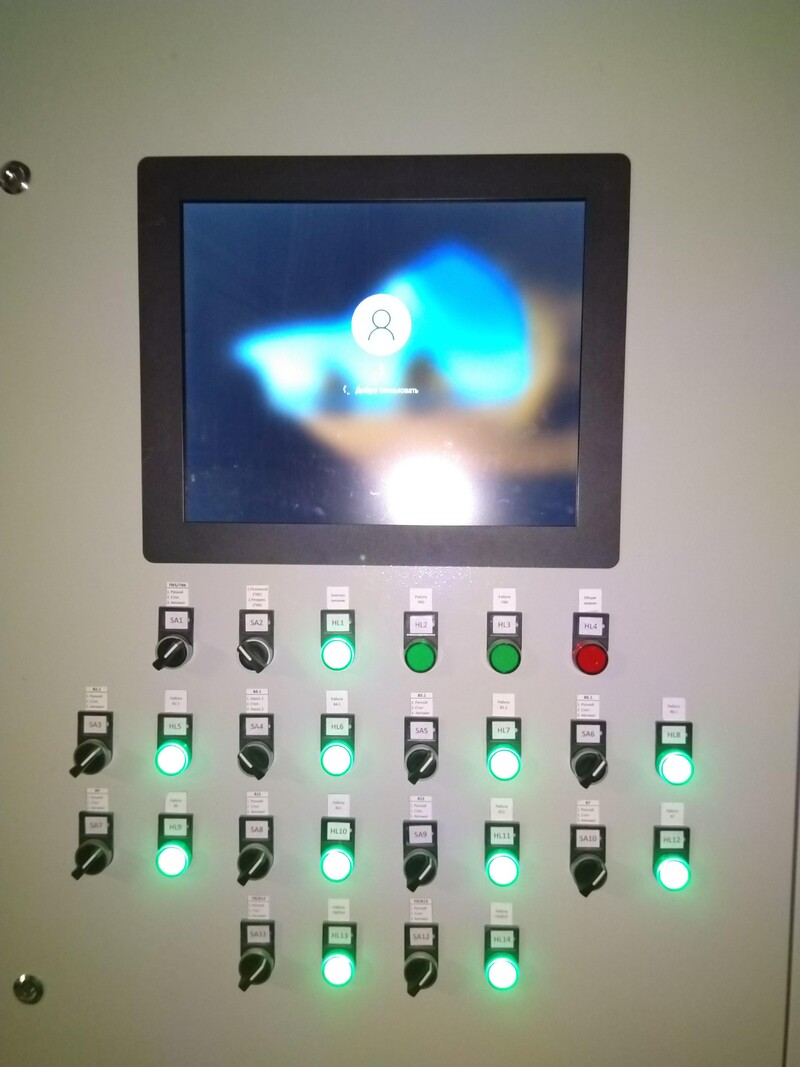

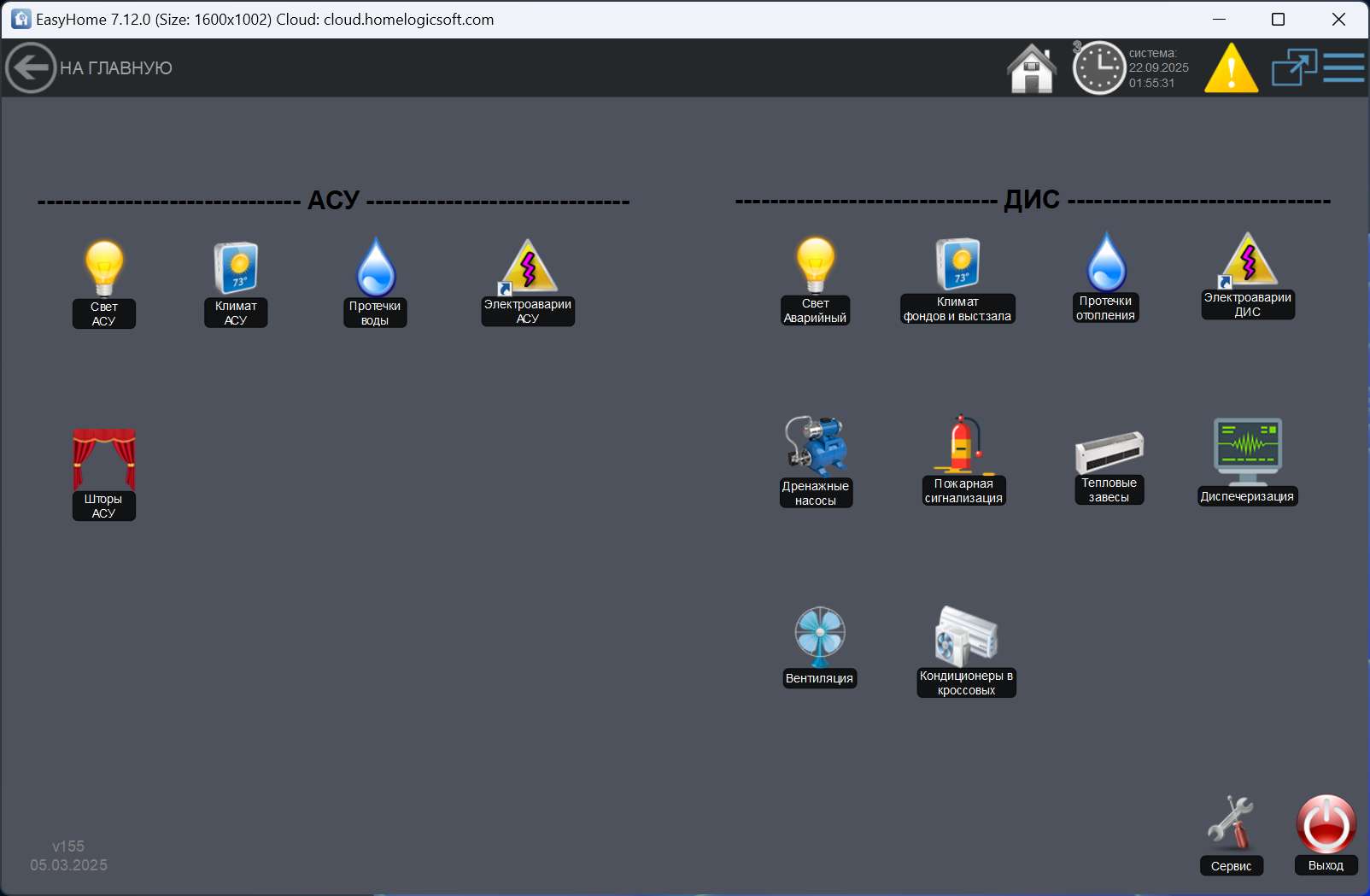

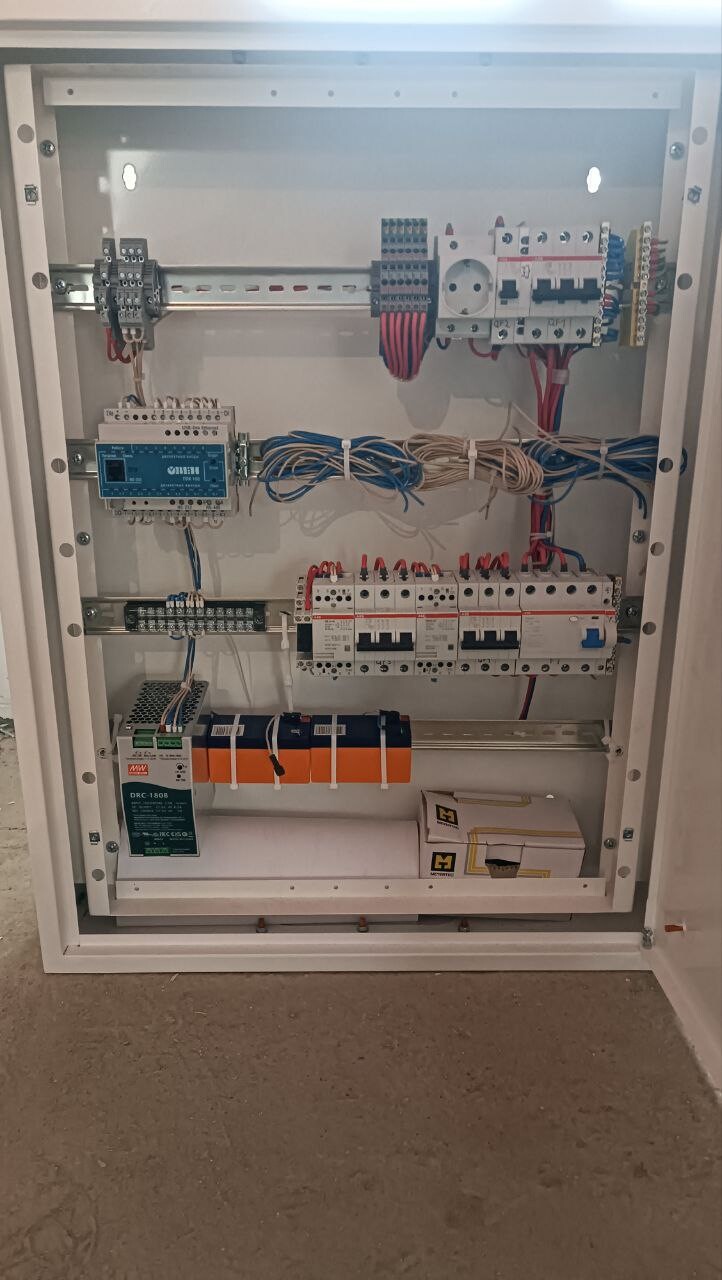

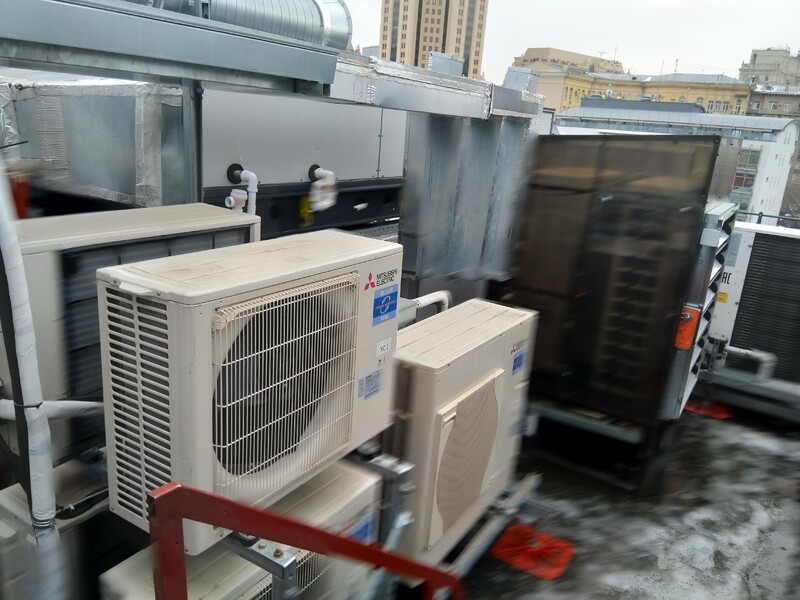

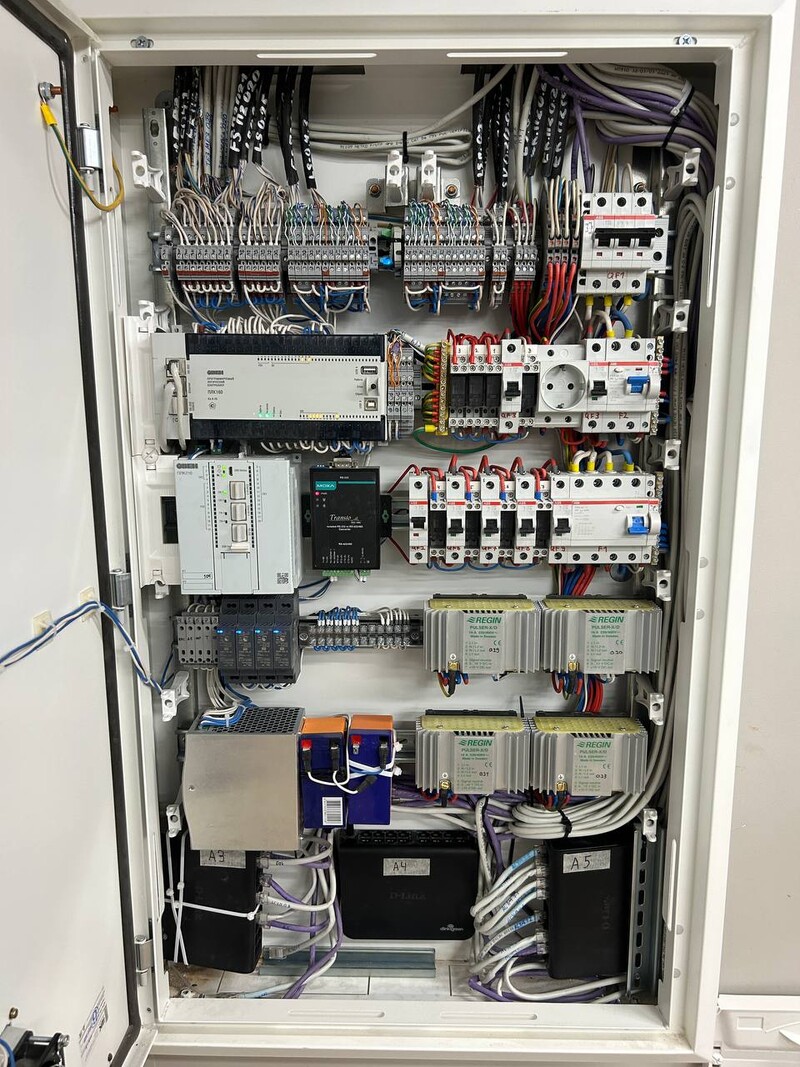

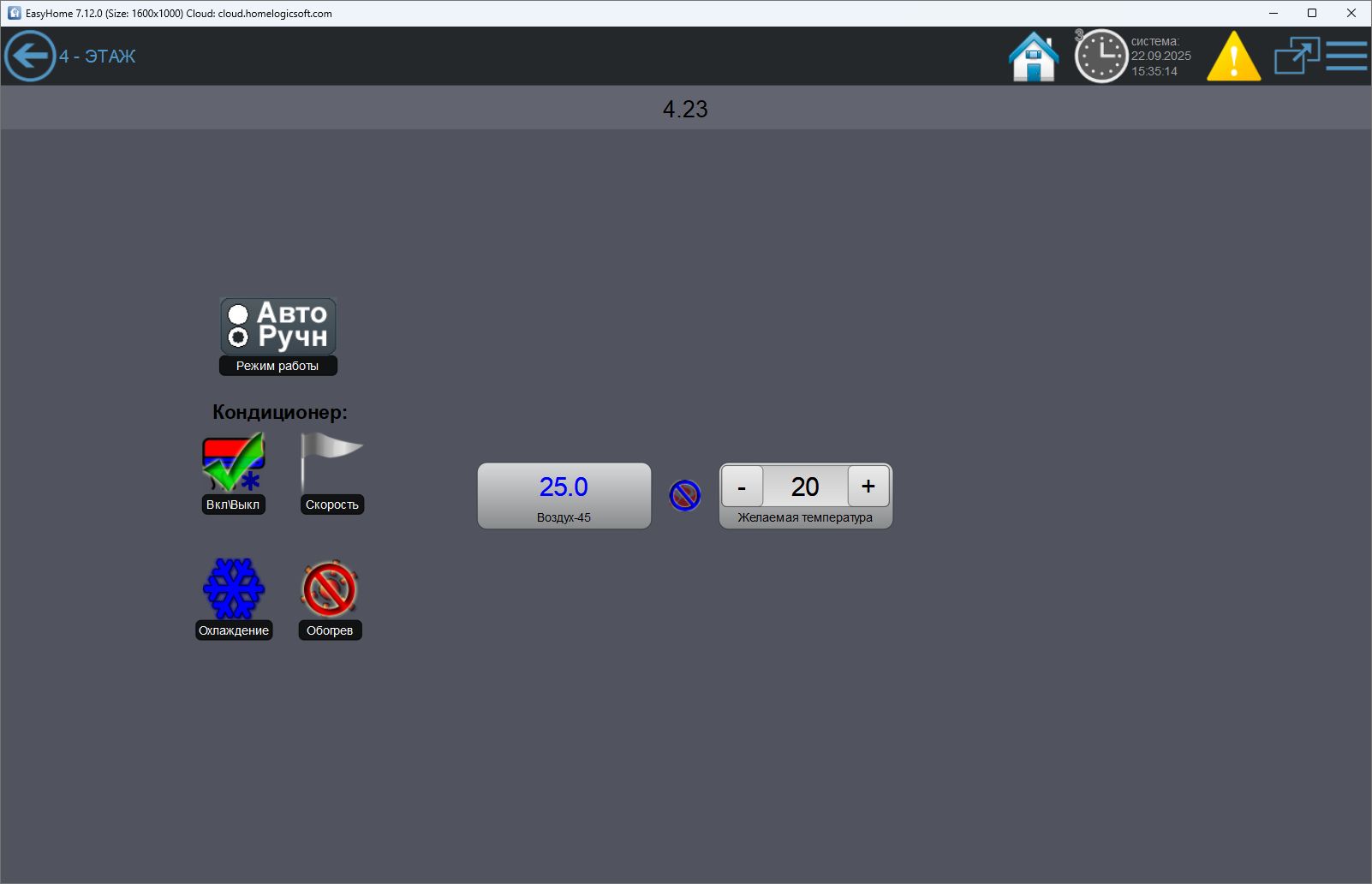

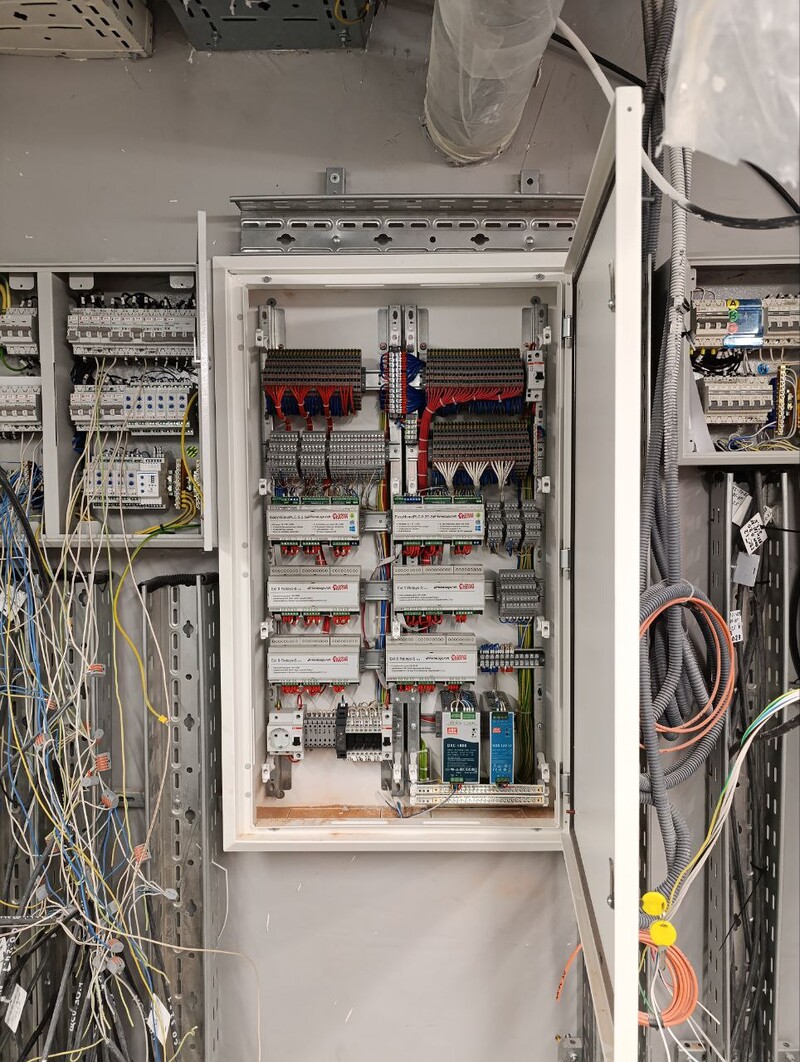

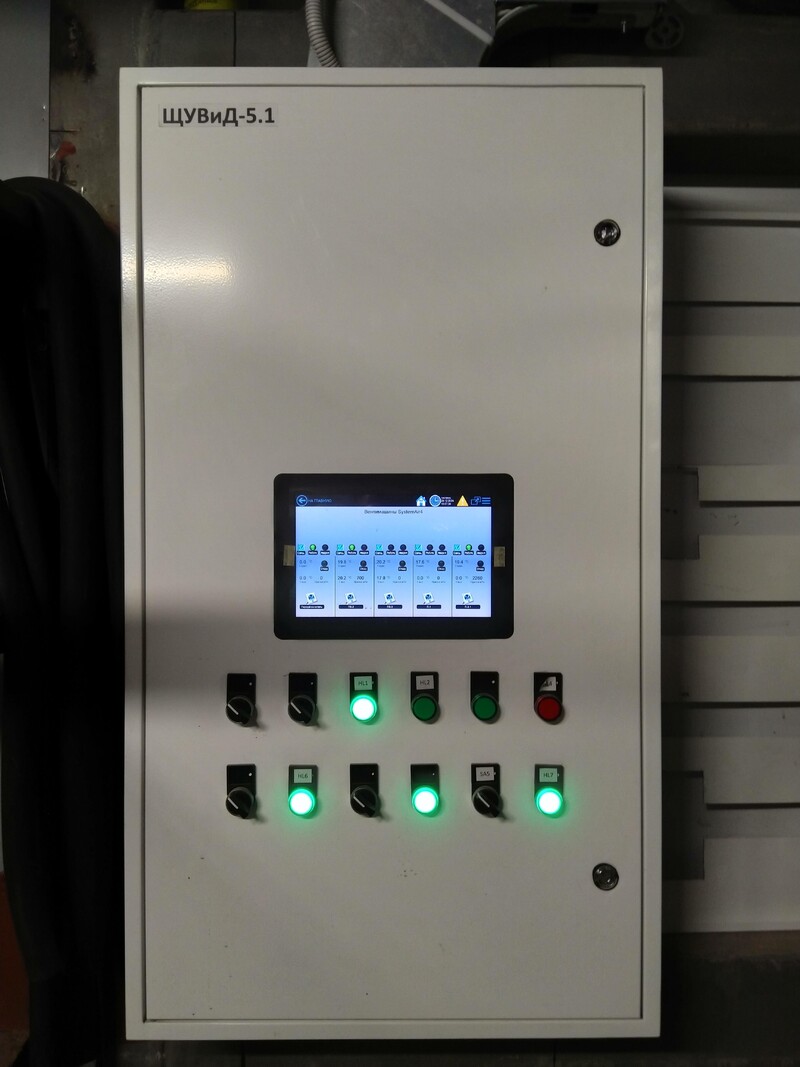

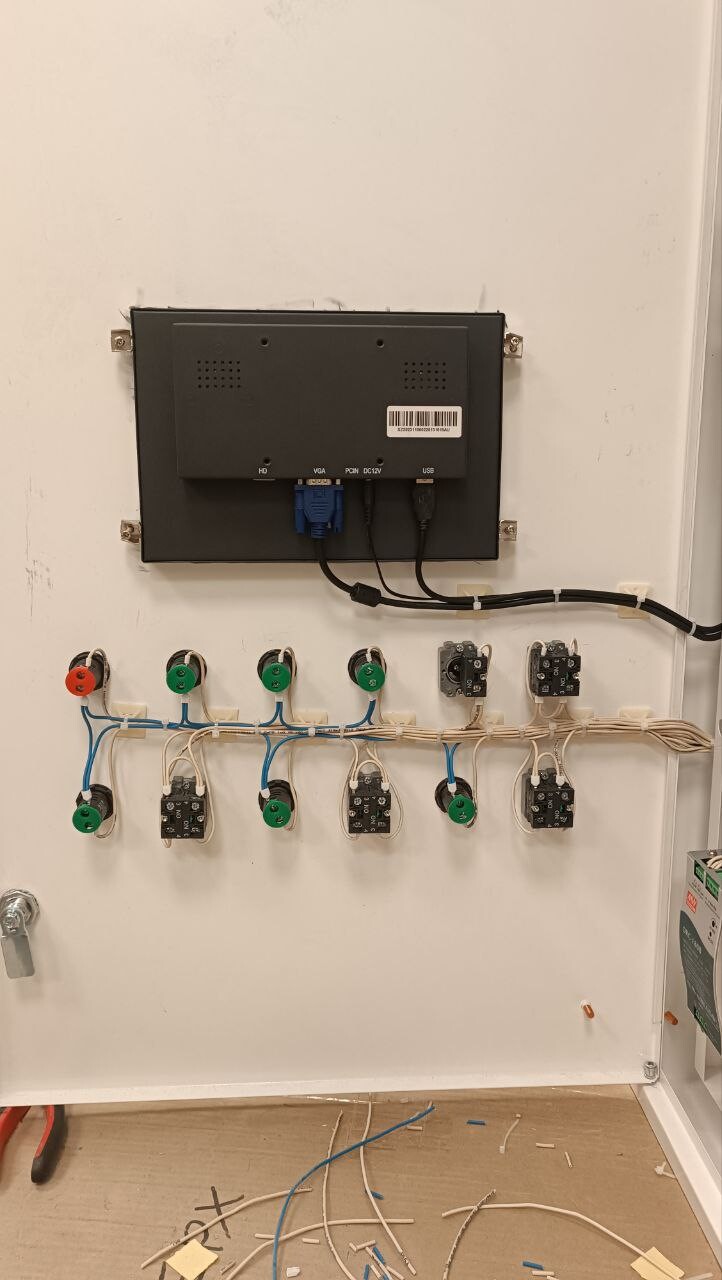

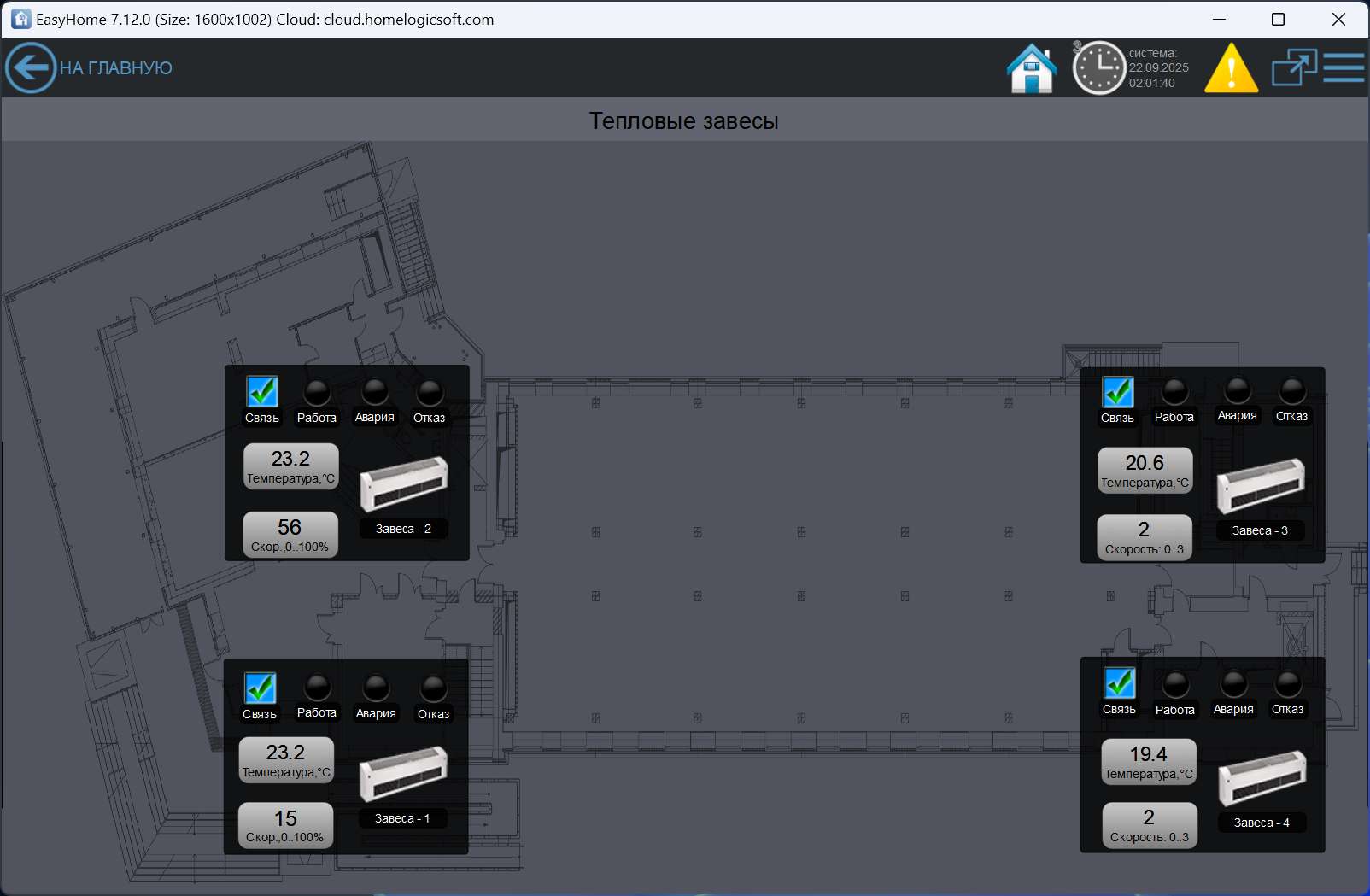

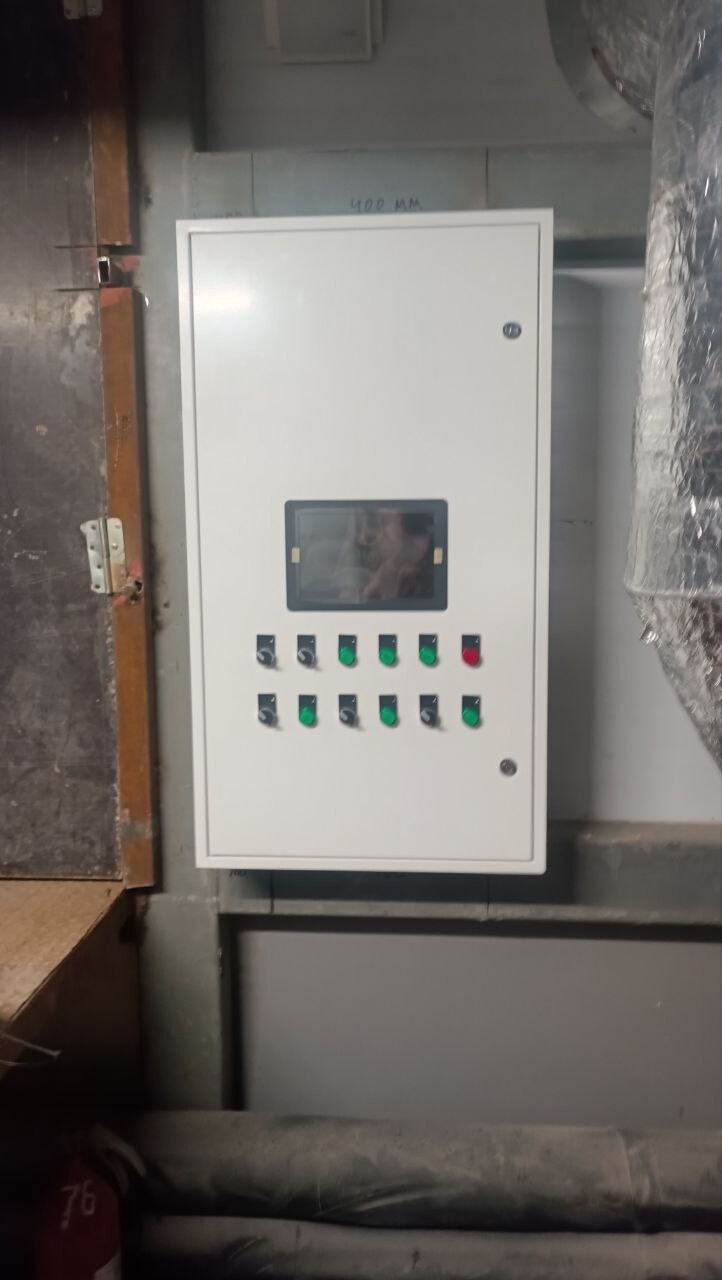

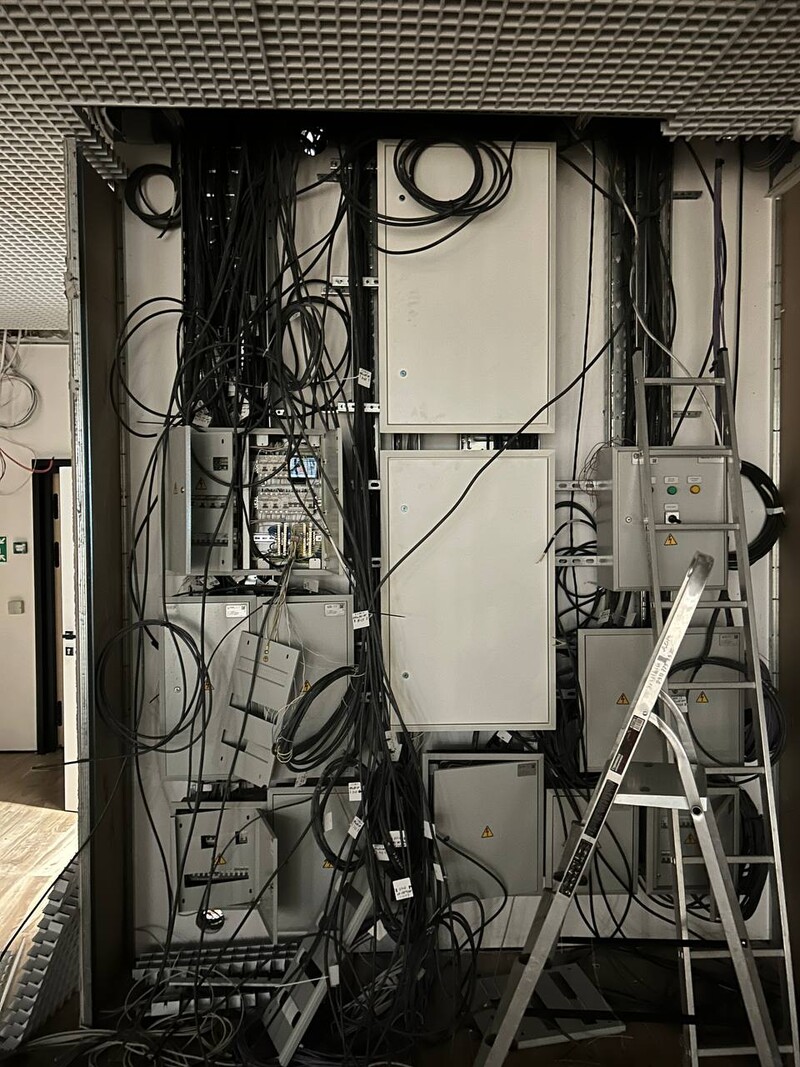

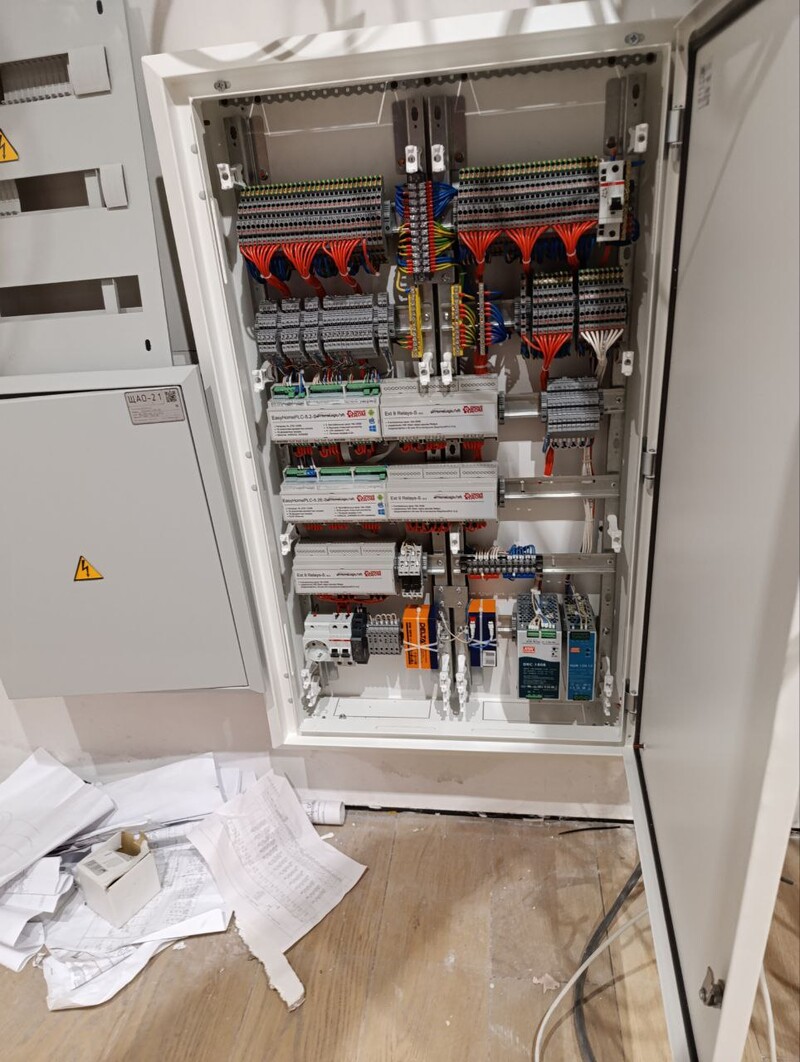

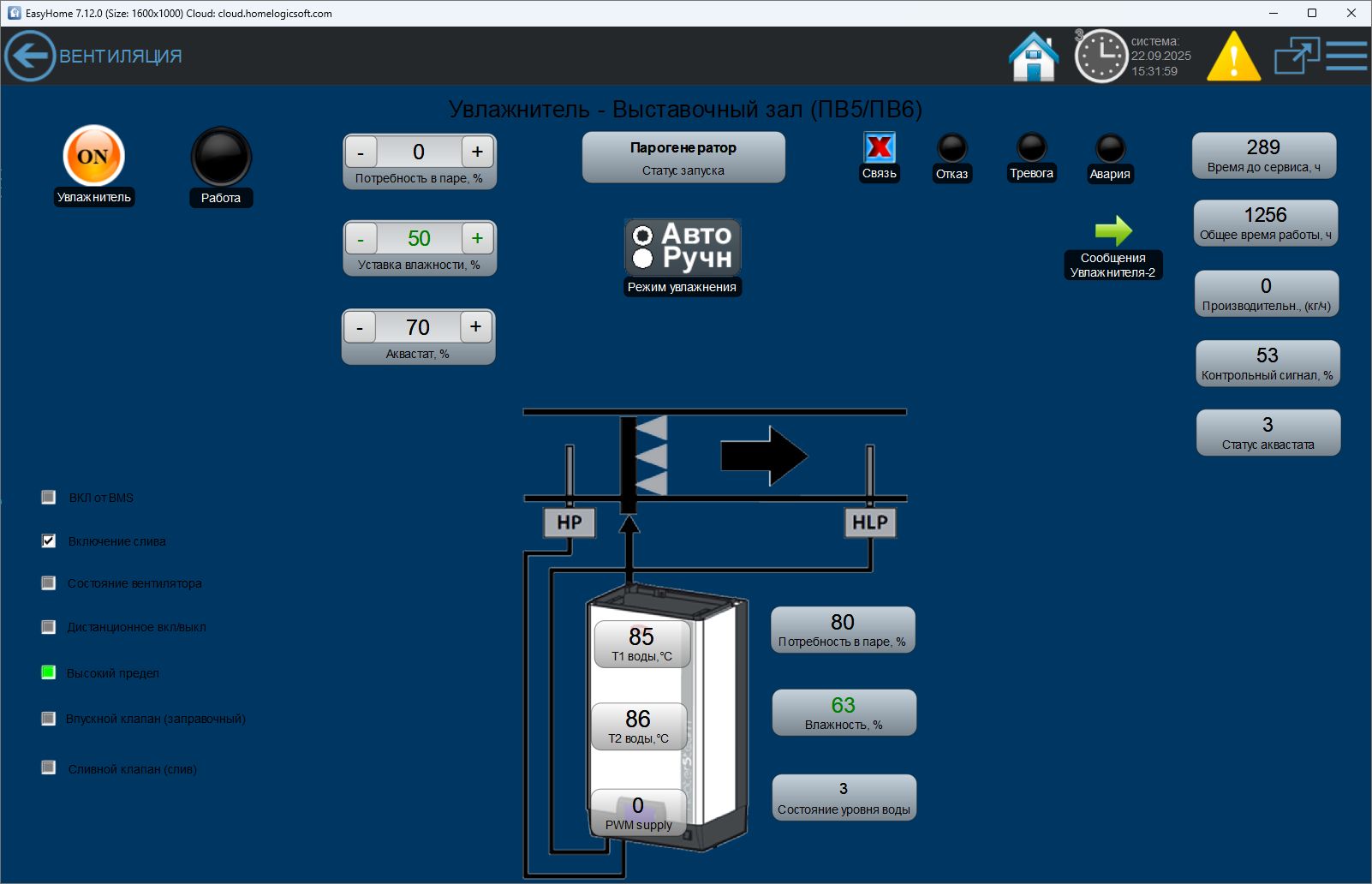

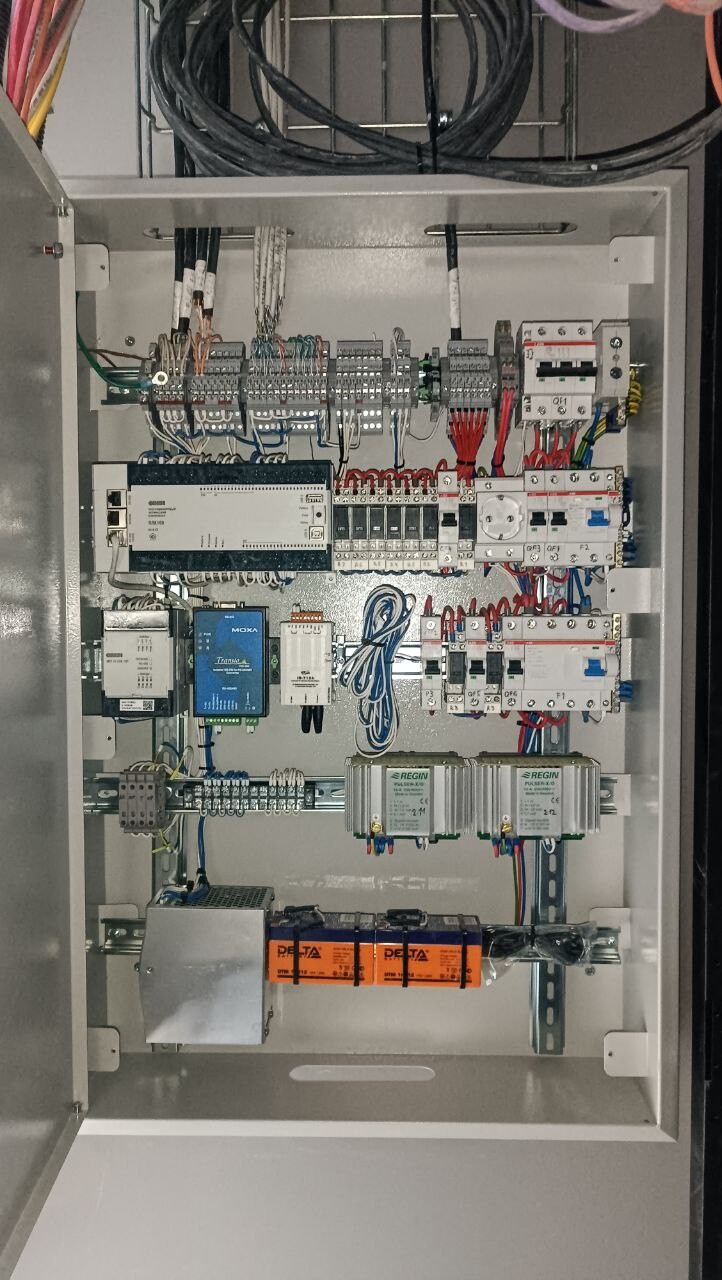

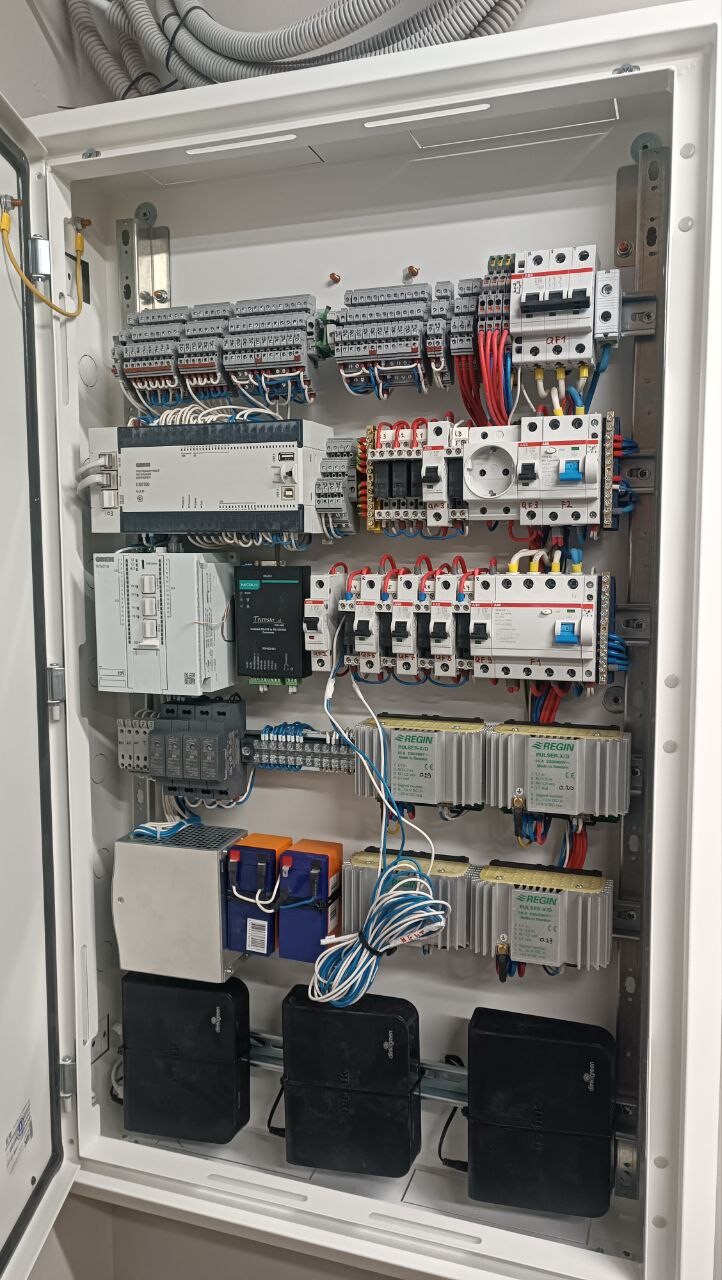

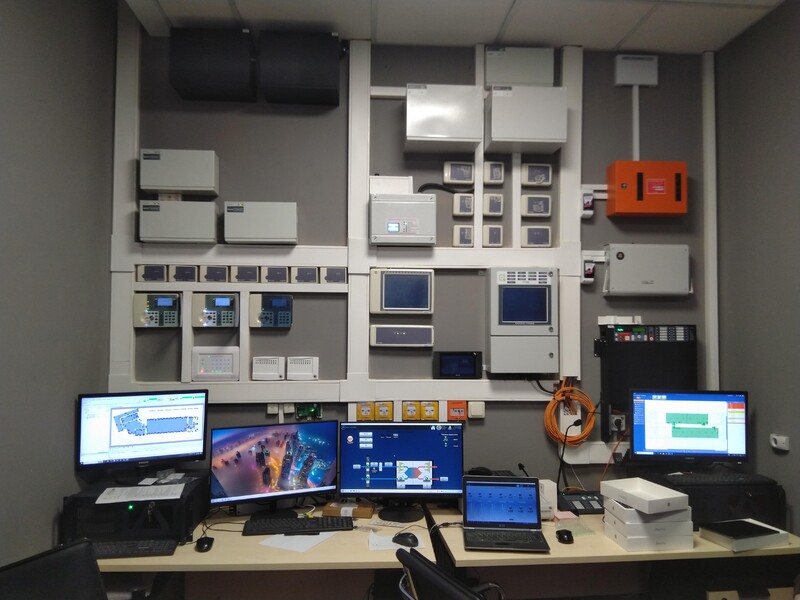

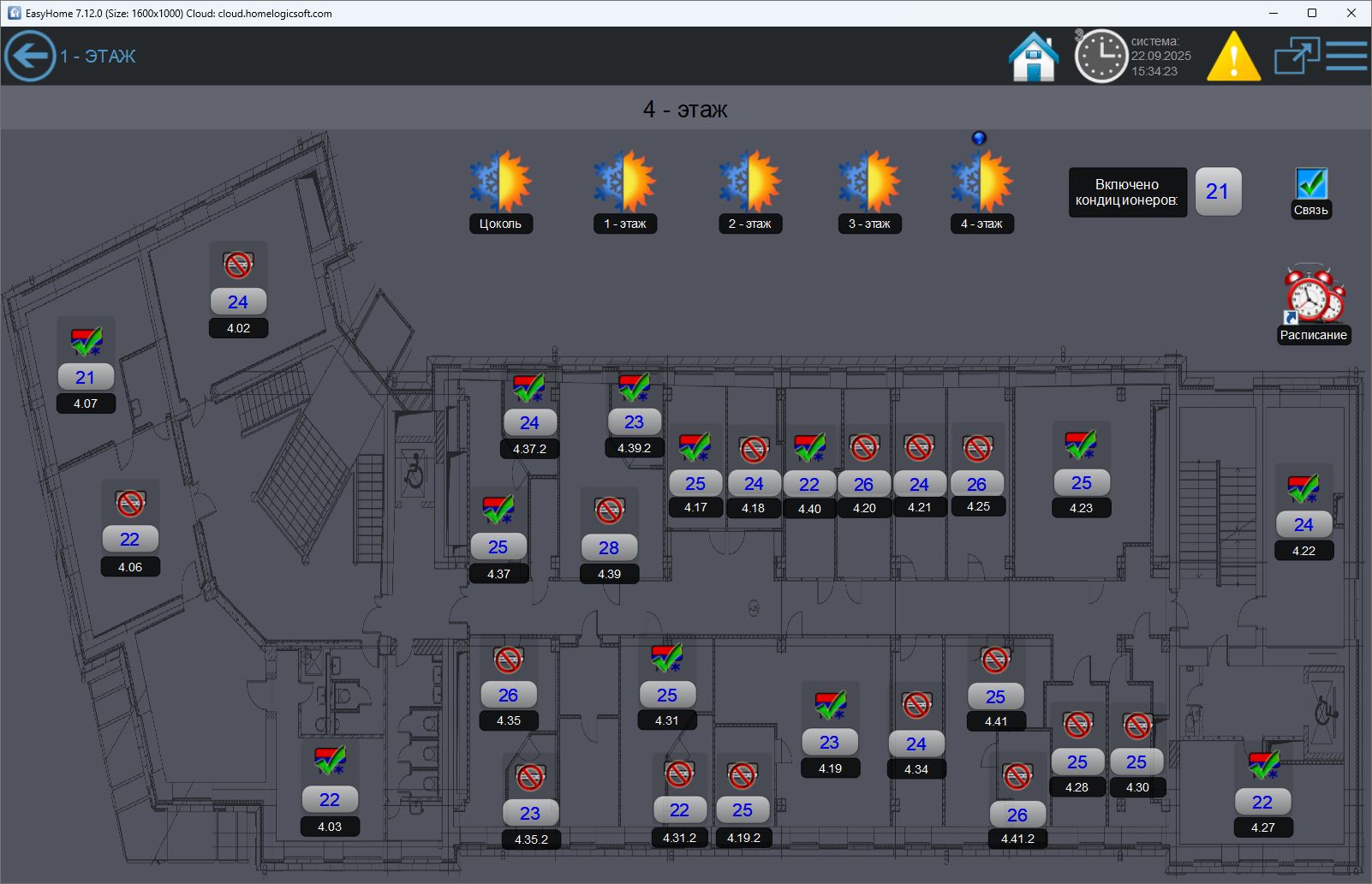

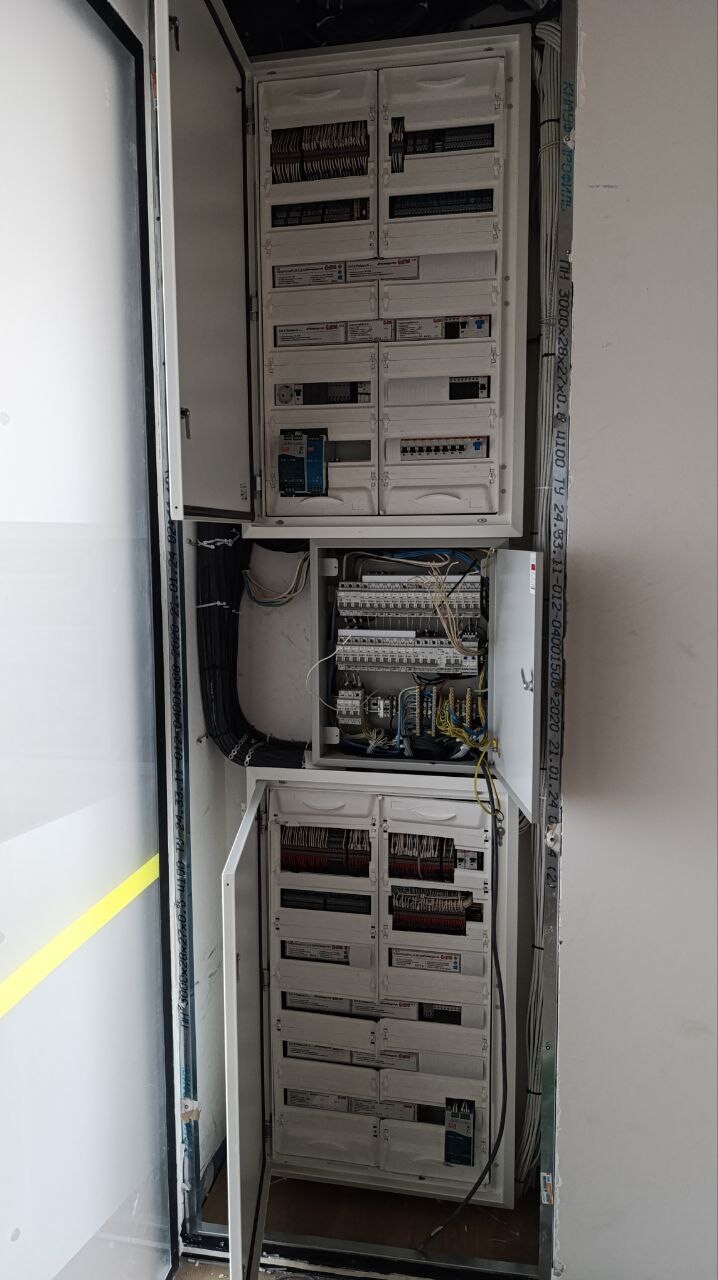

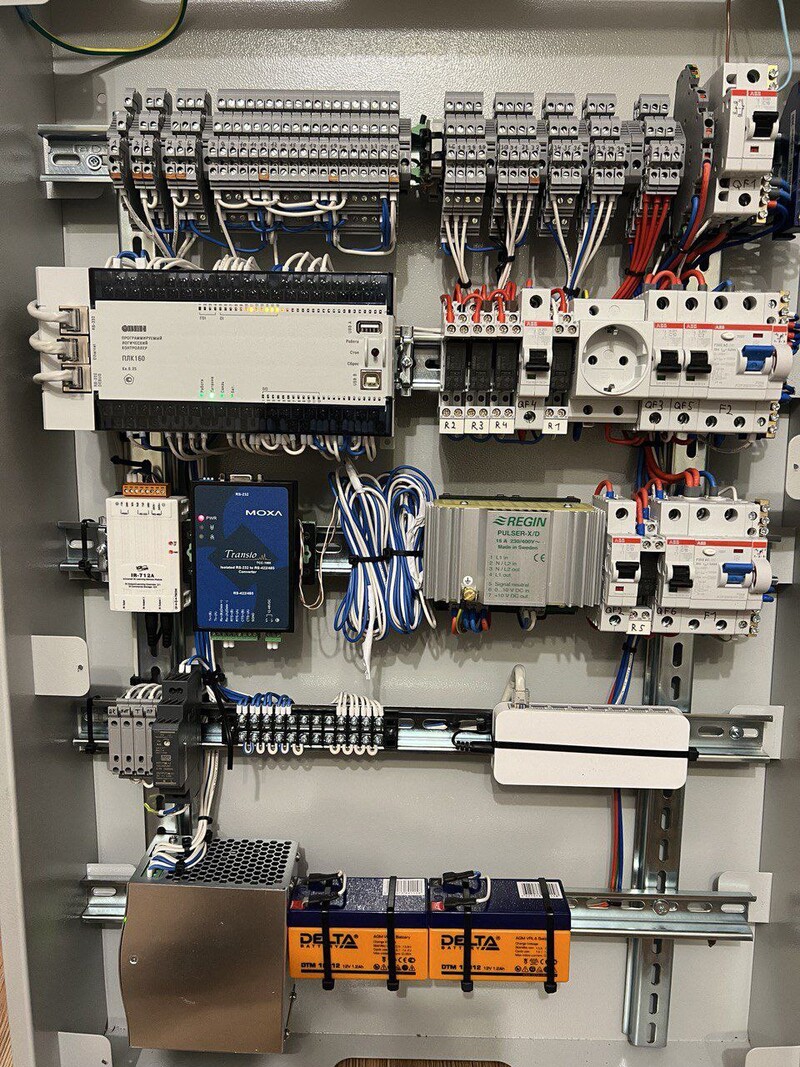

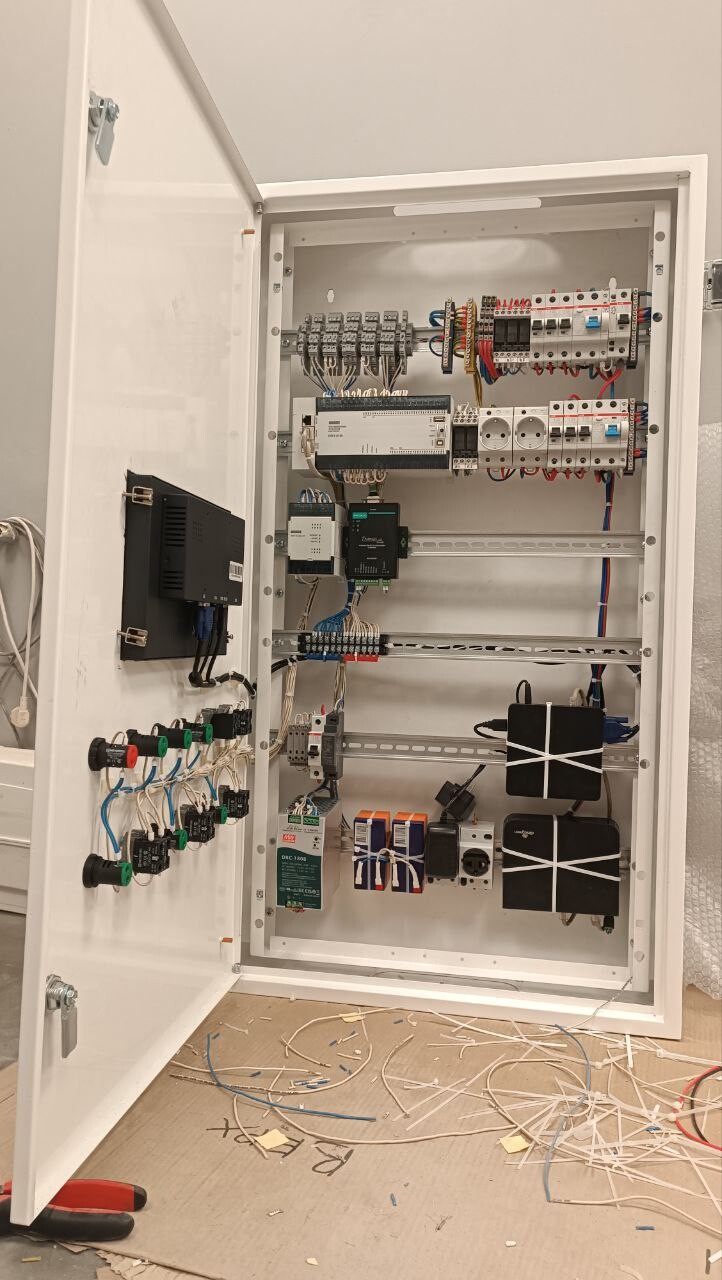

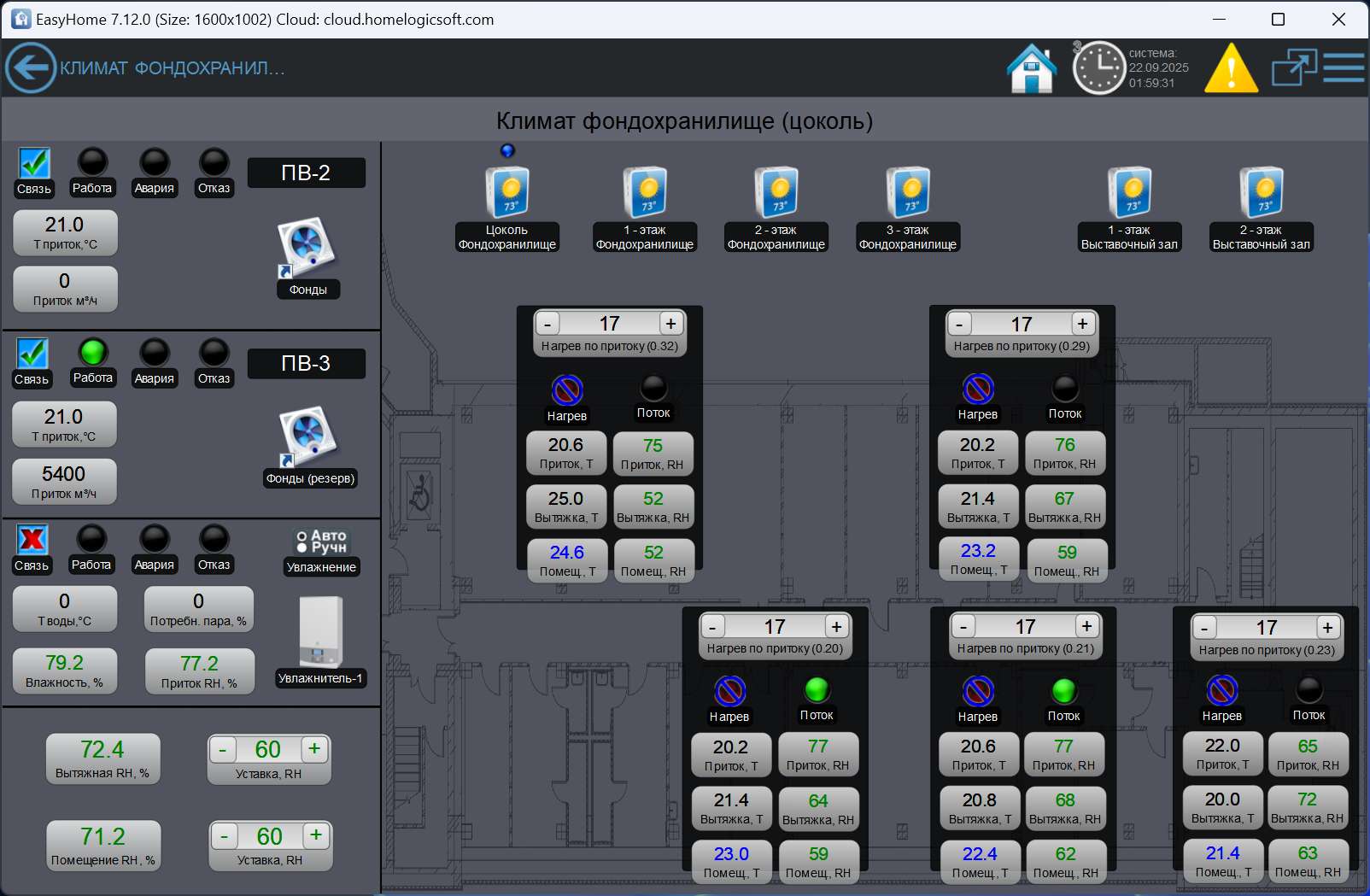

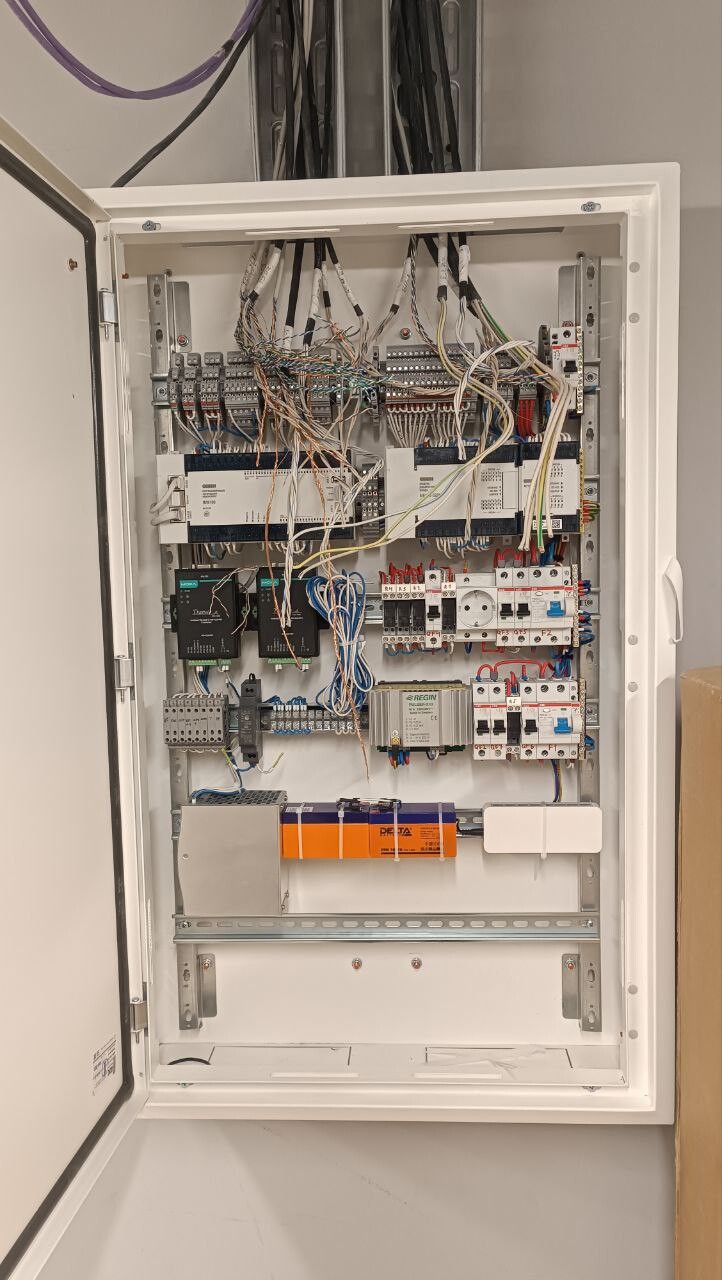

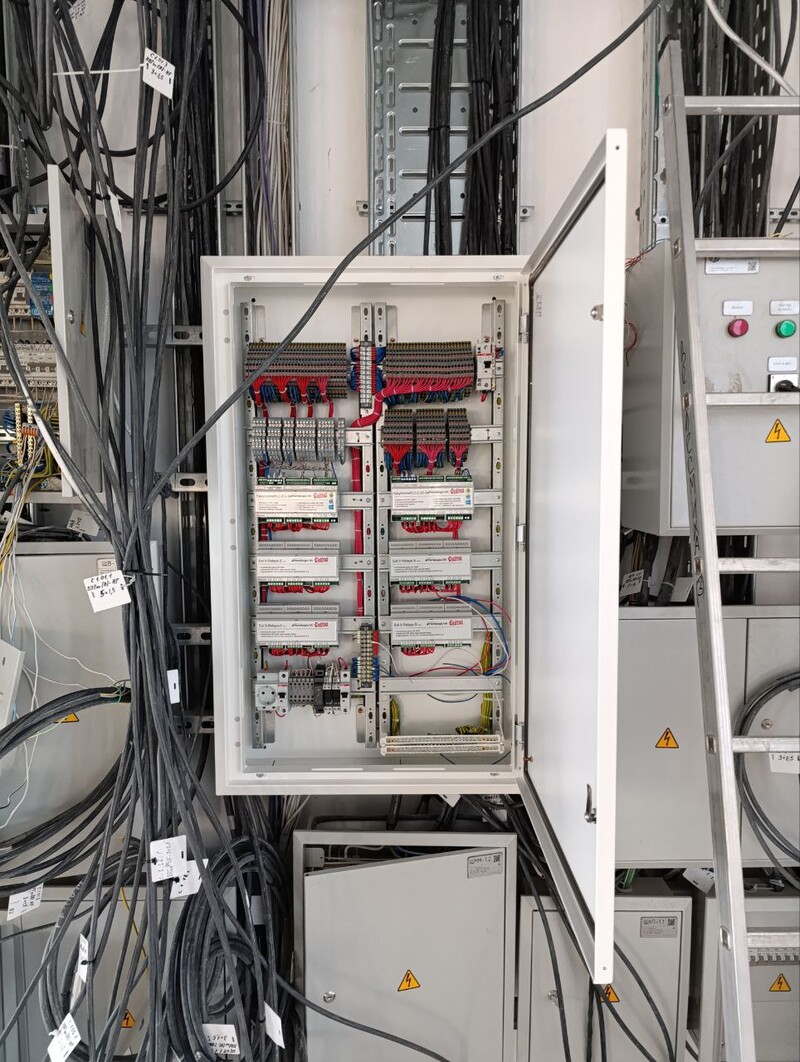

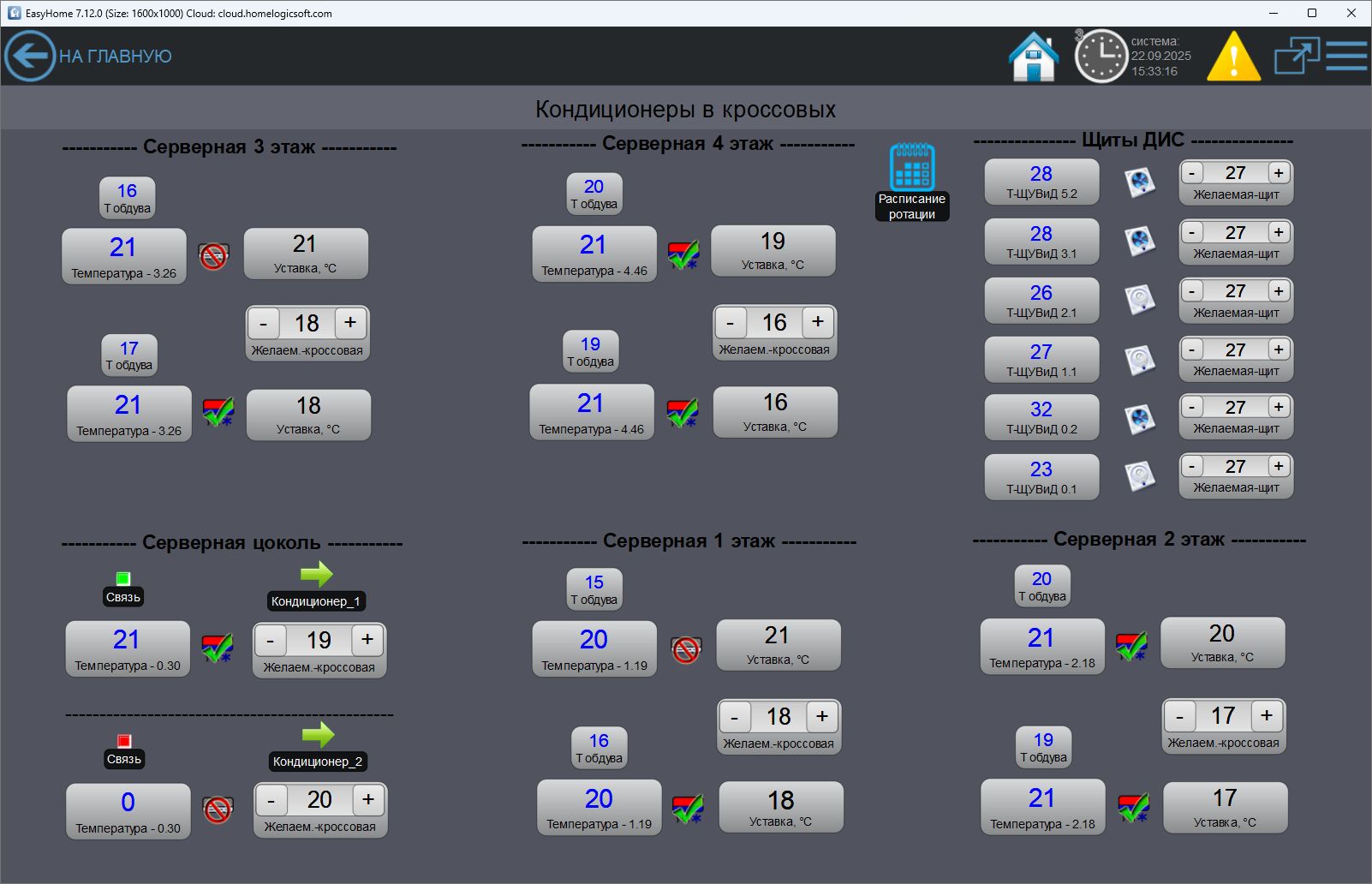

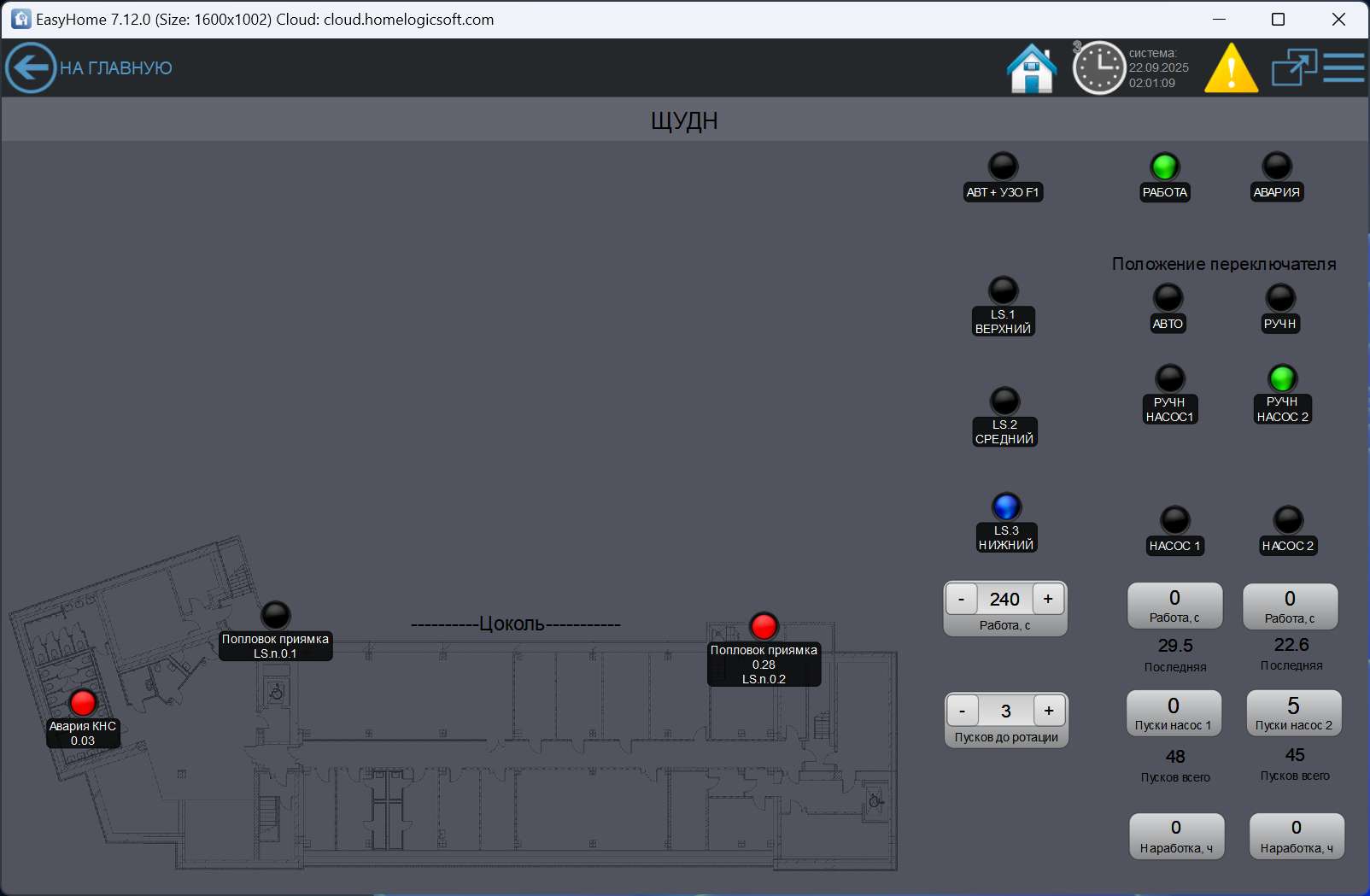

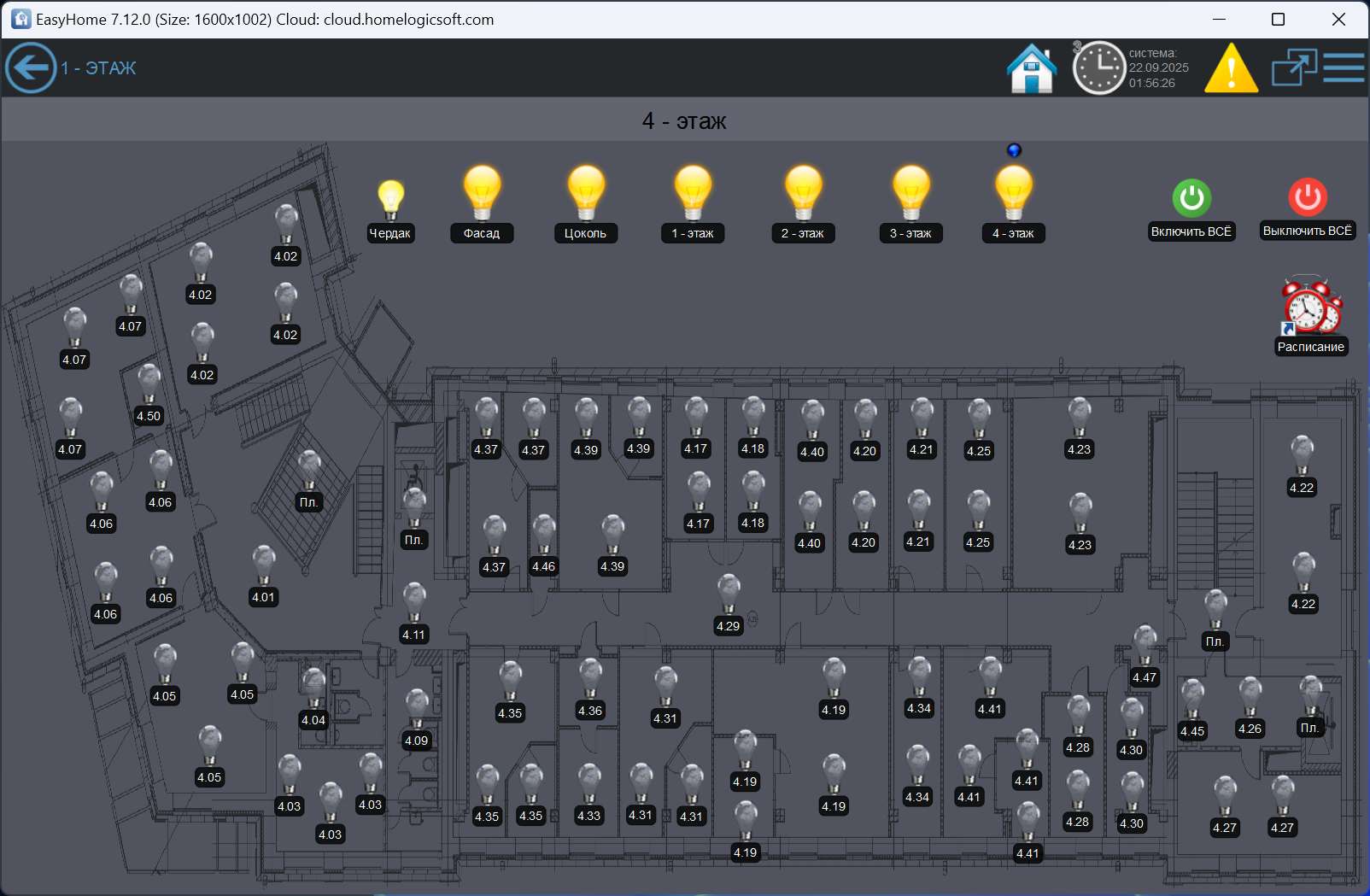

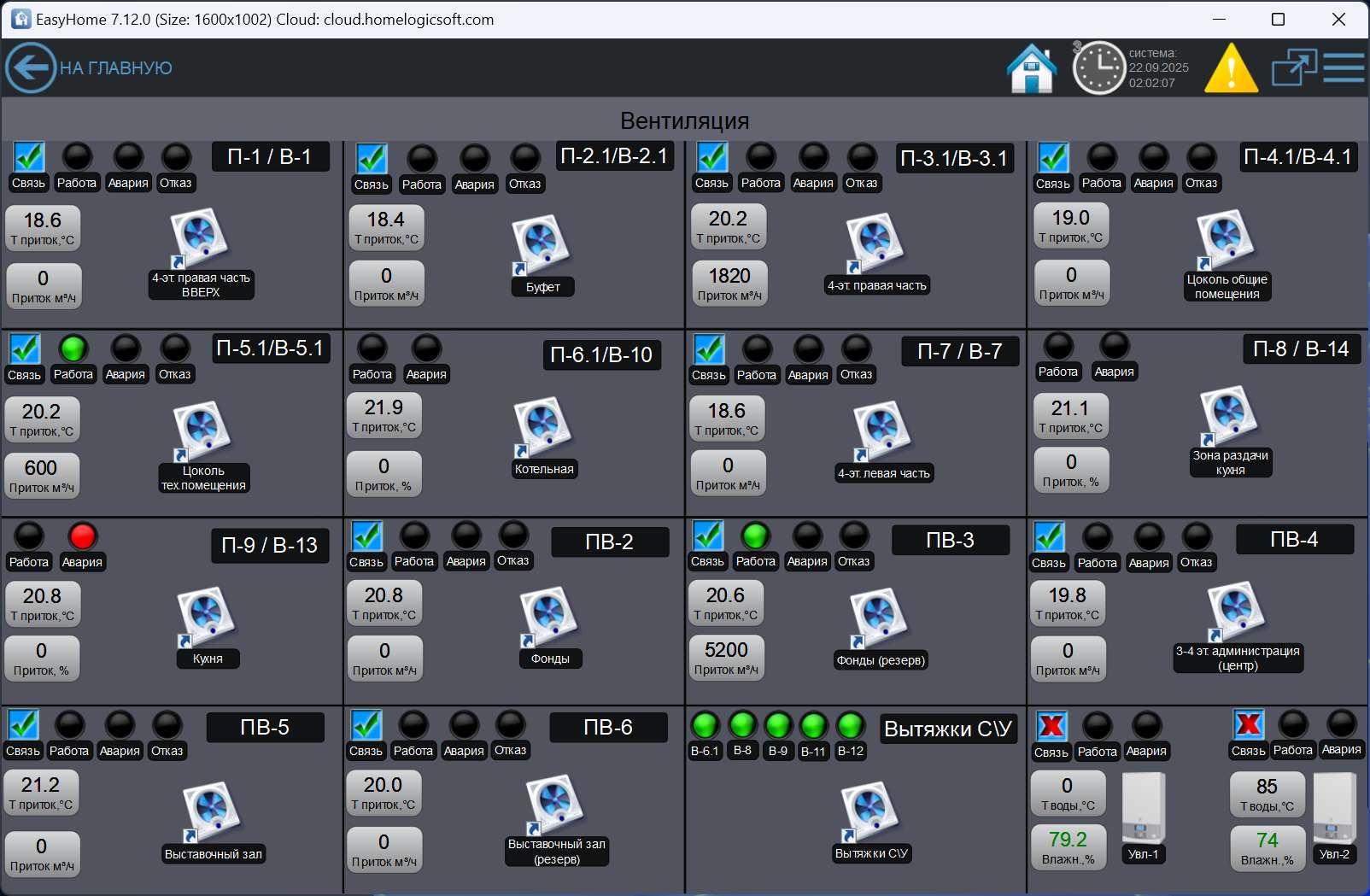

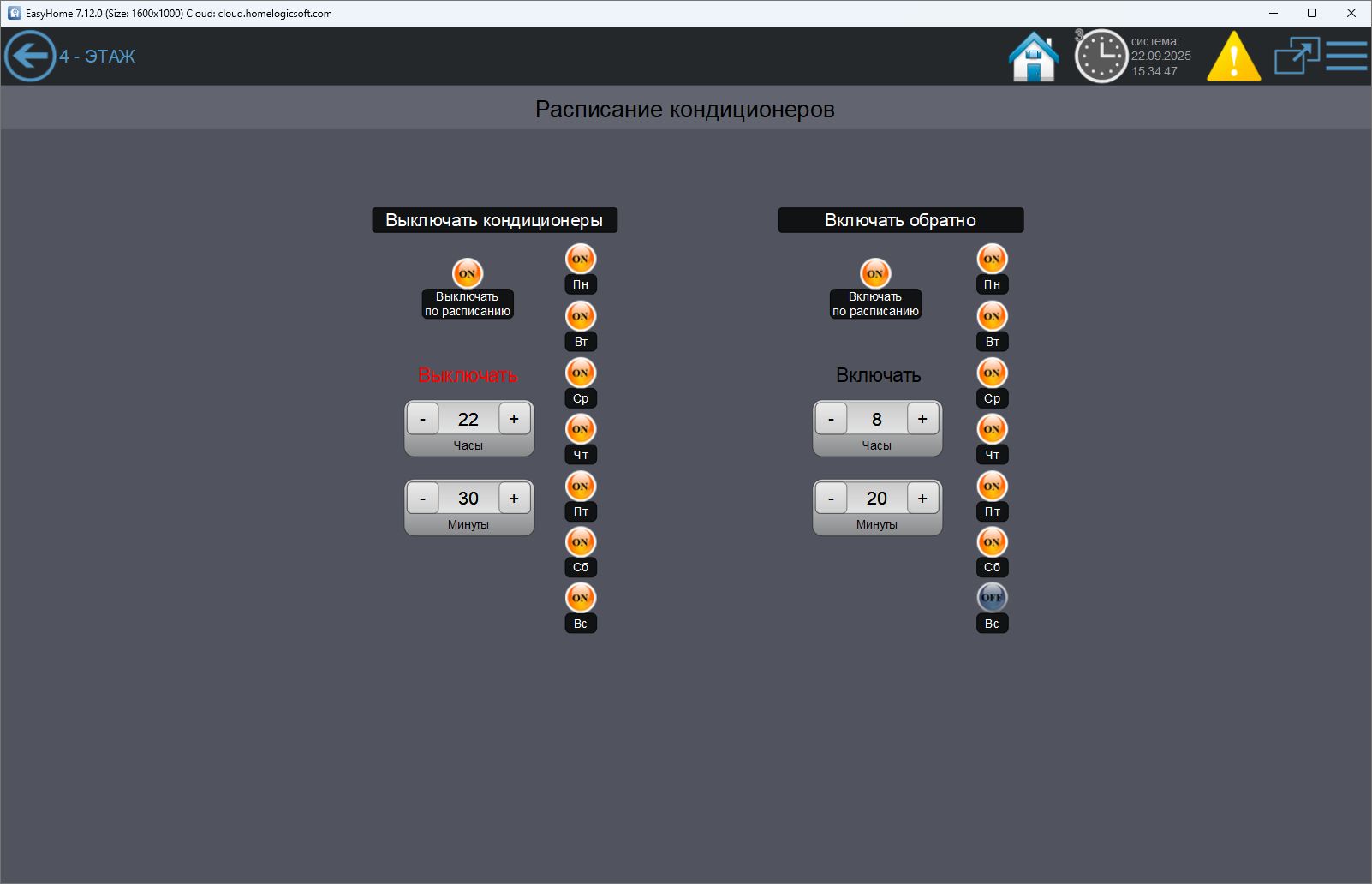

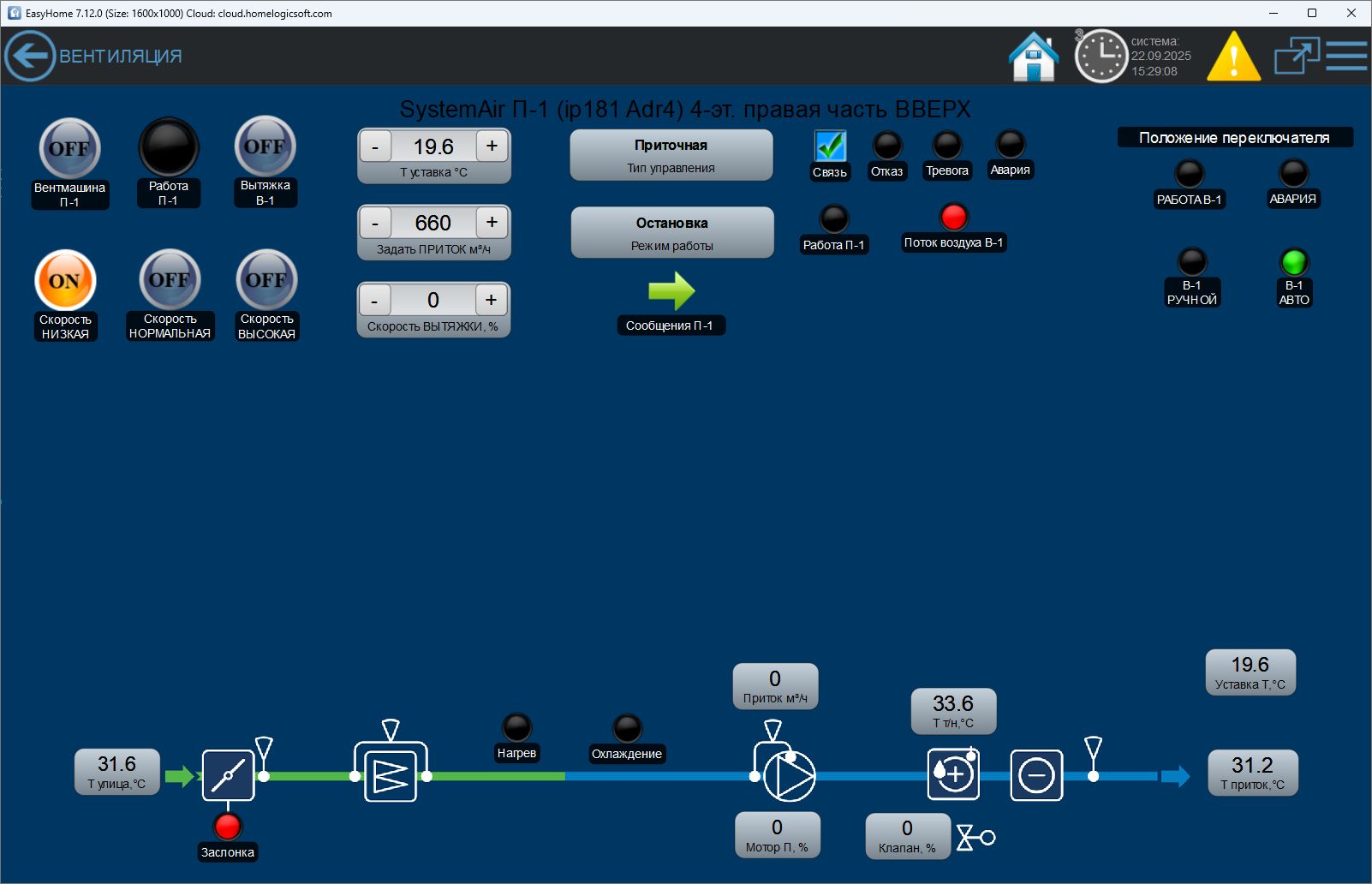

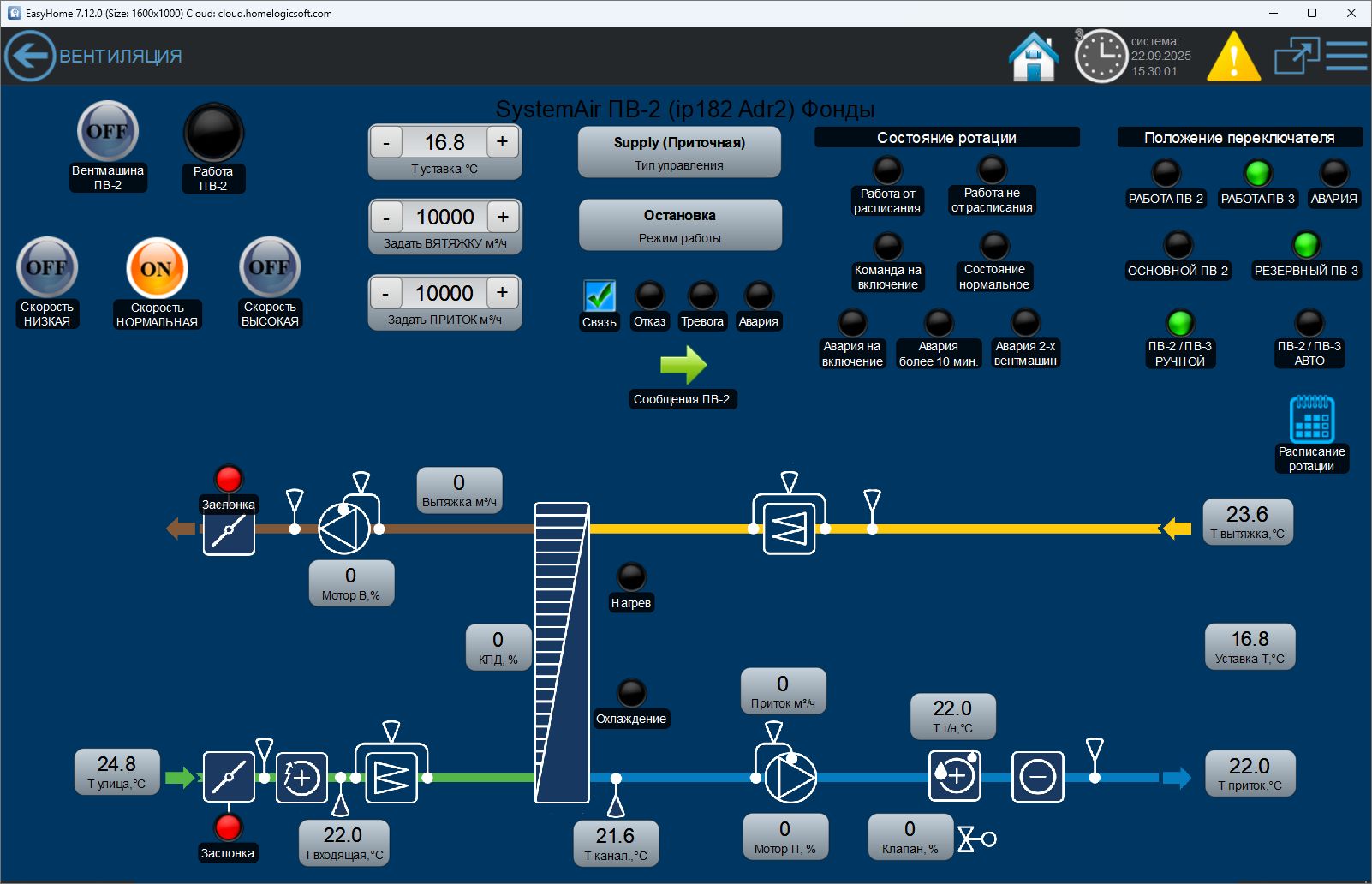

| Скриншоты пользовательской версии интерфейса для диспетчера: |
