Мини гостиница СОЧИ

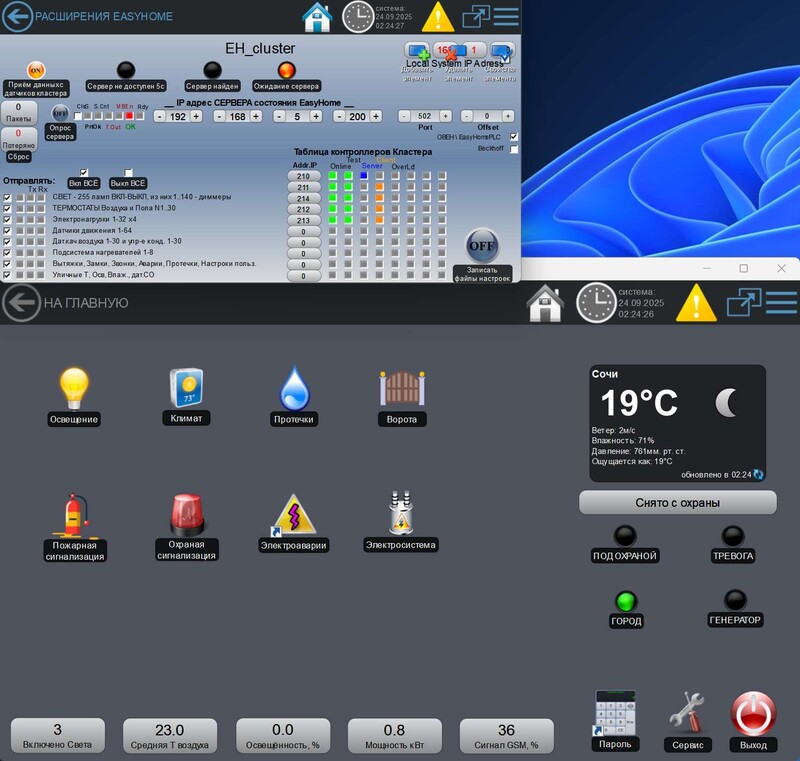

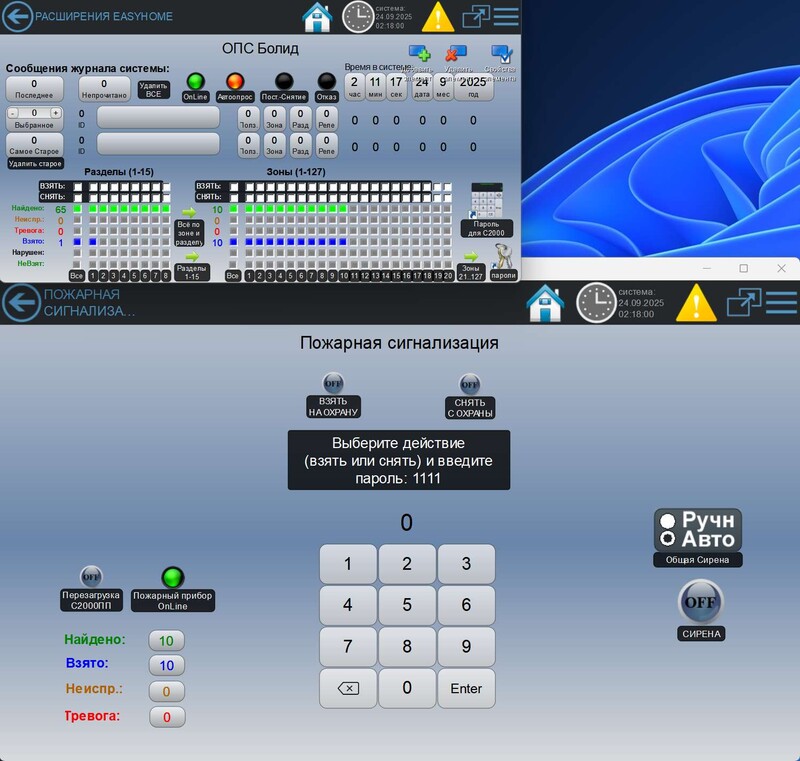

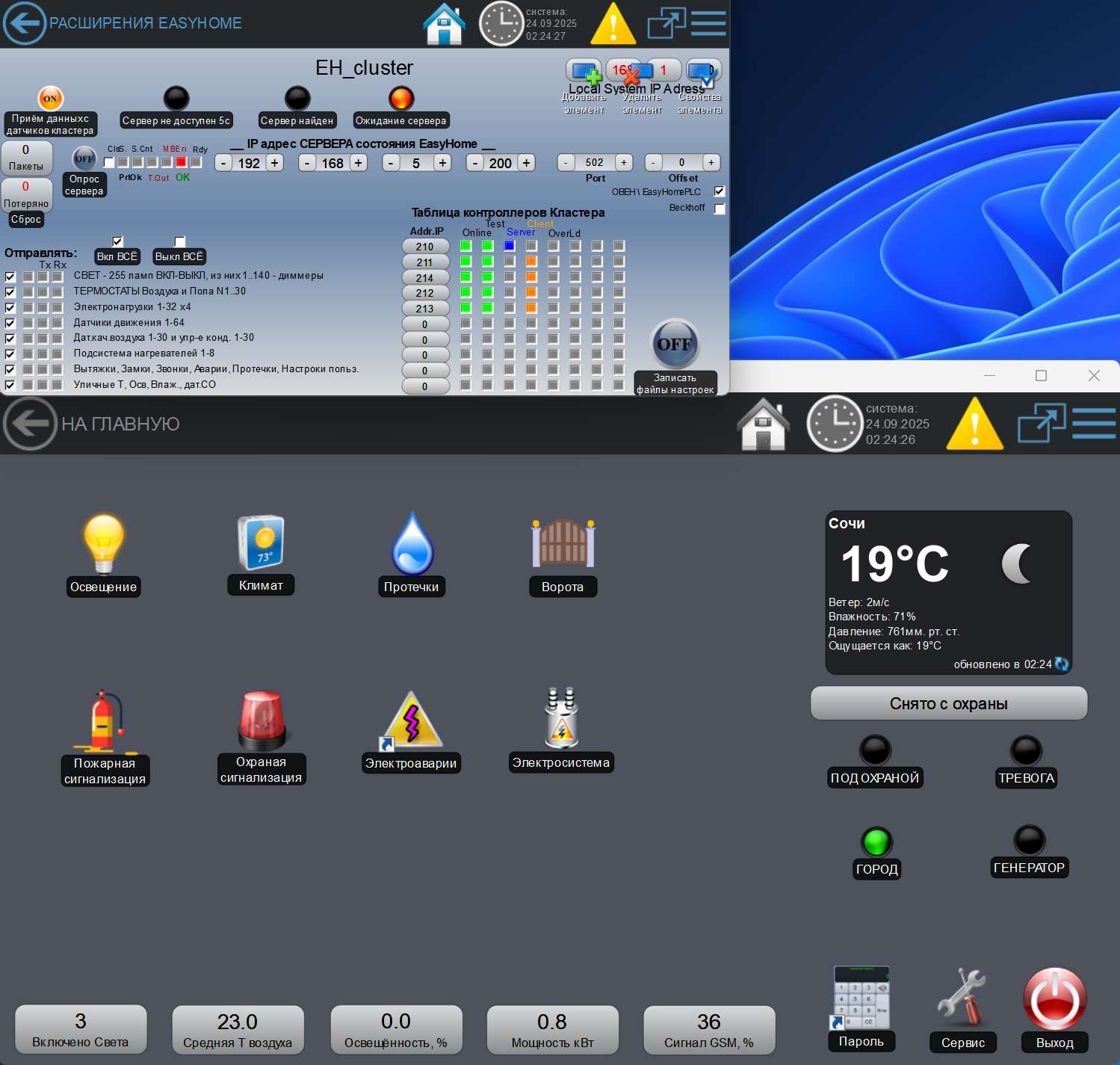

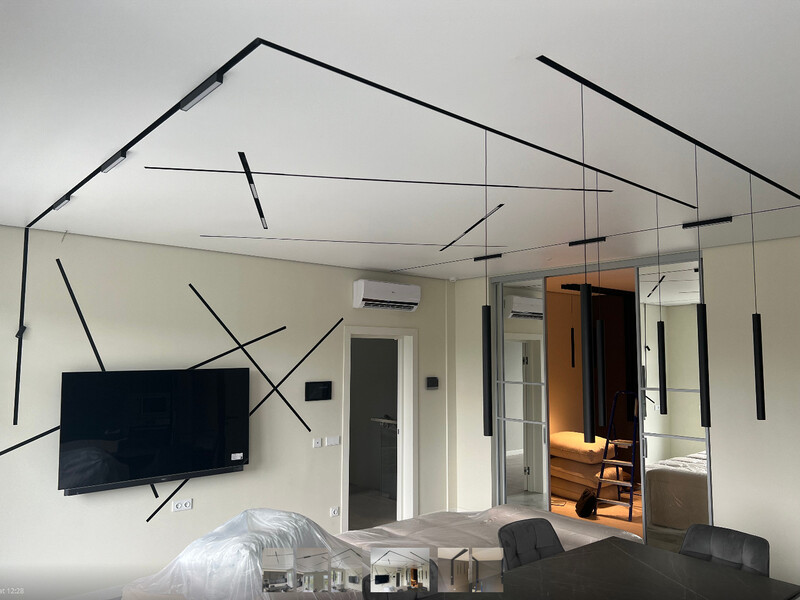

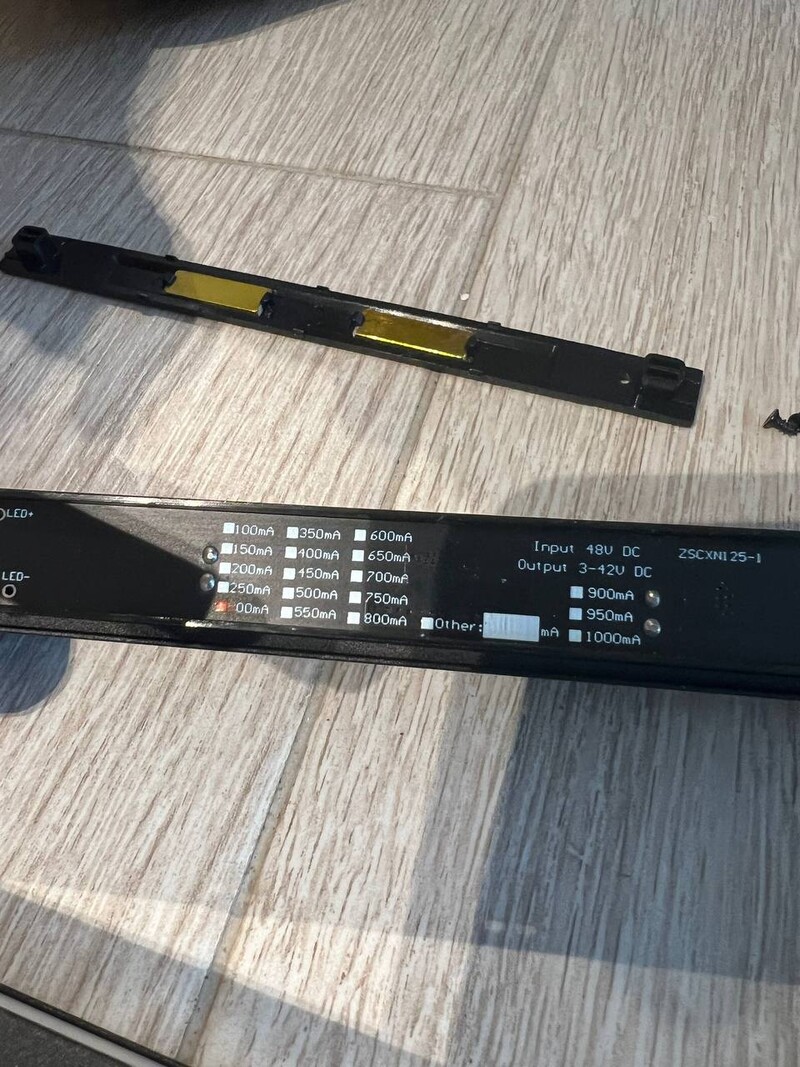

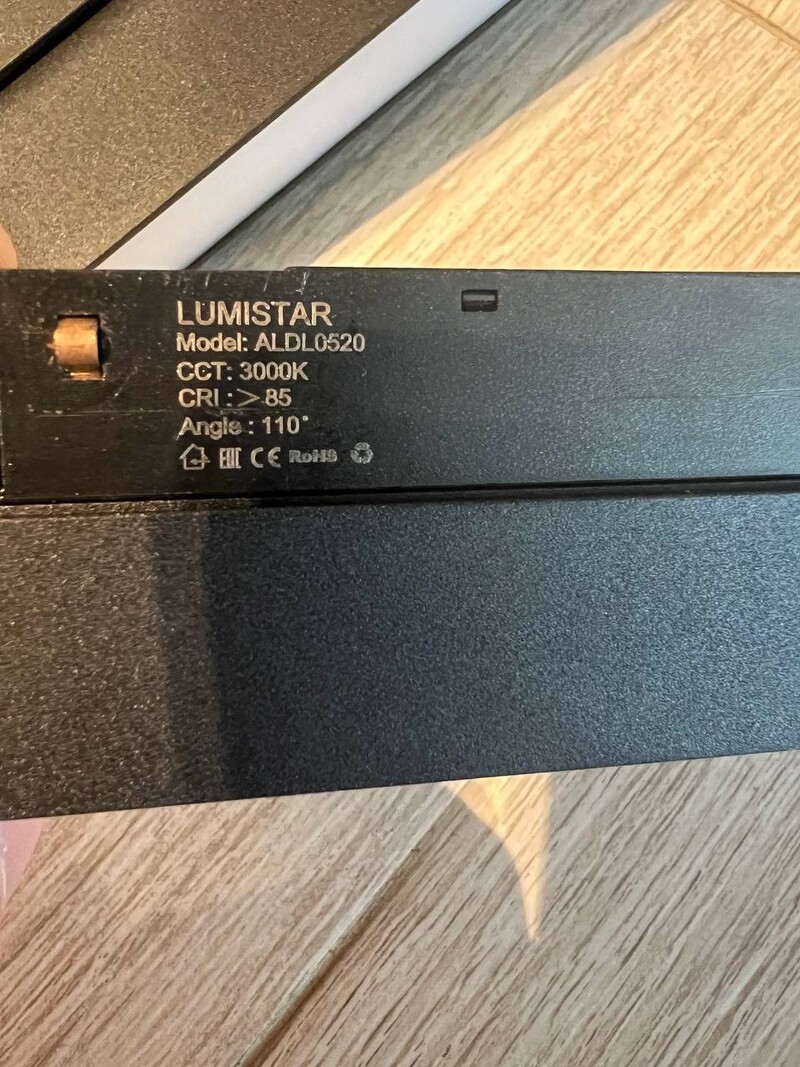

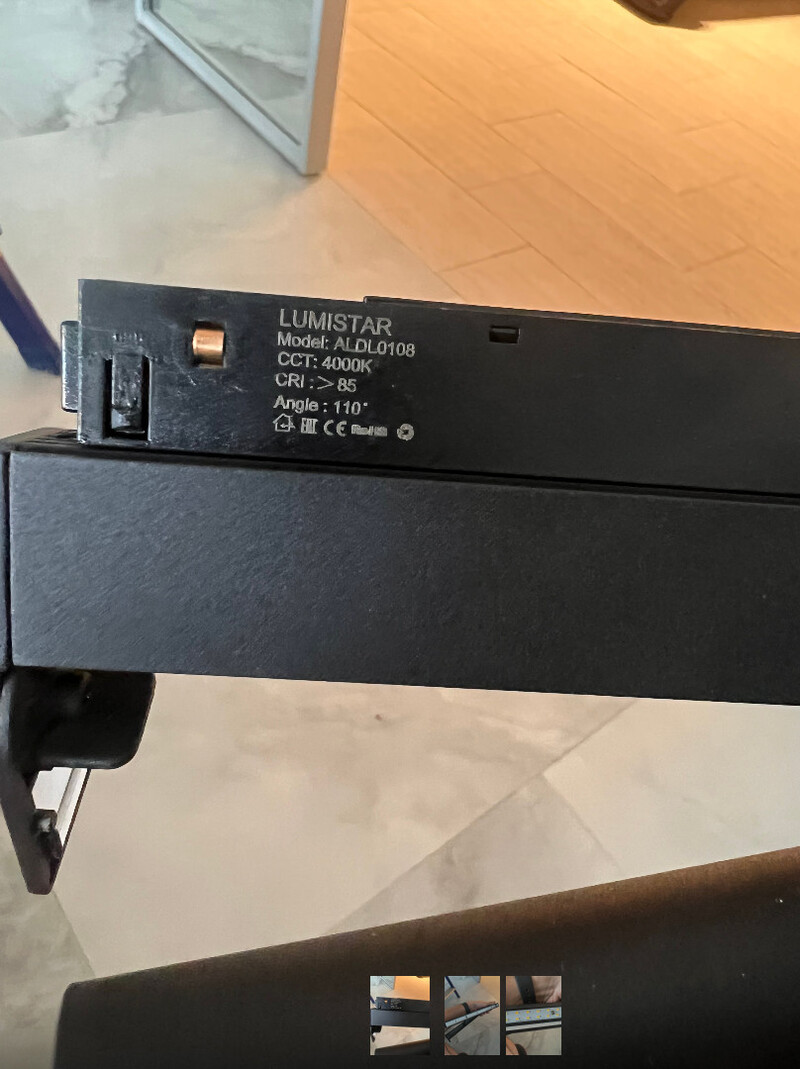

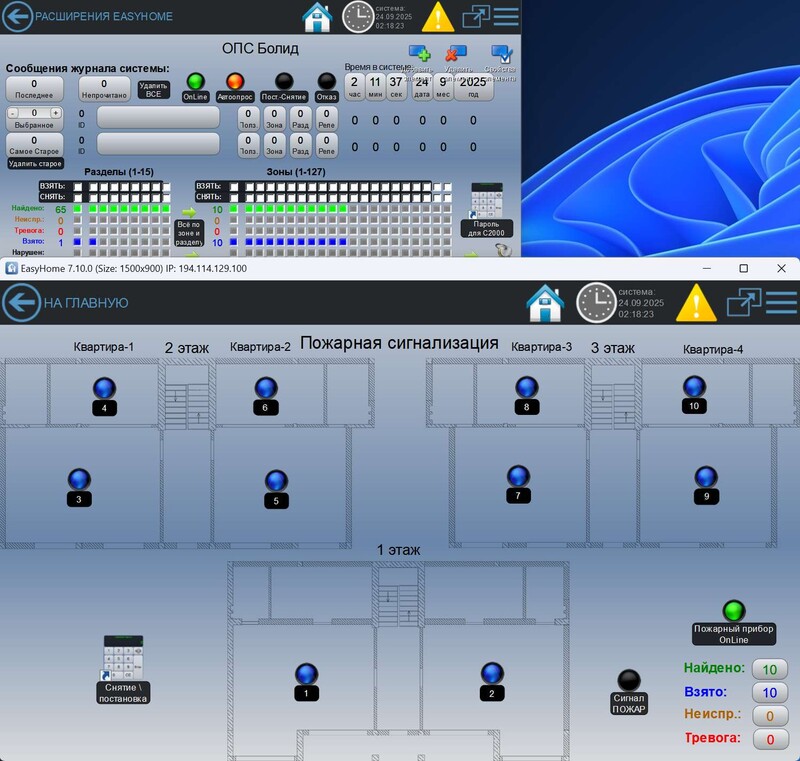

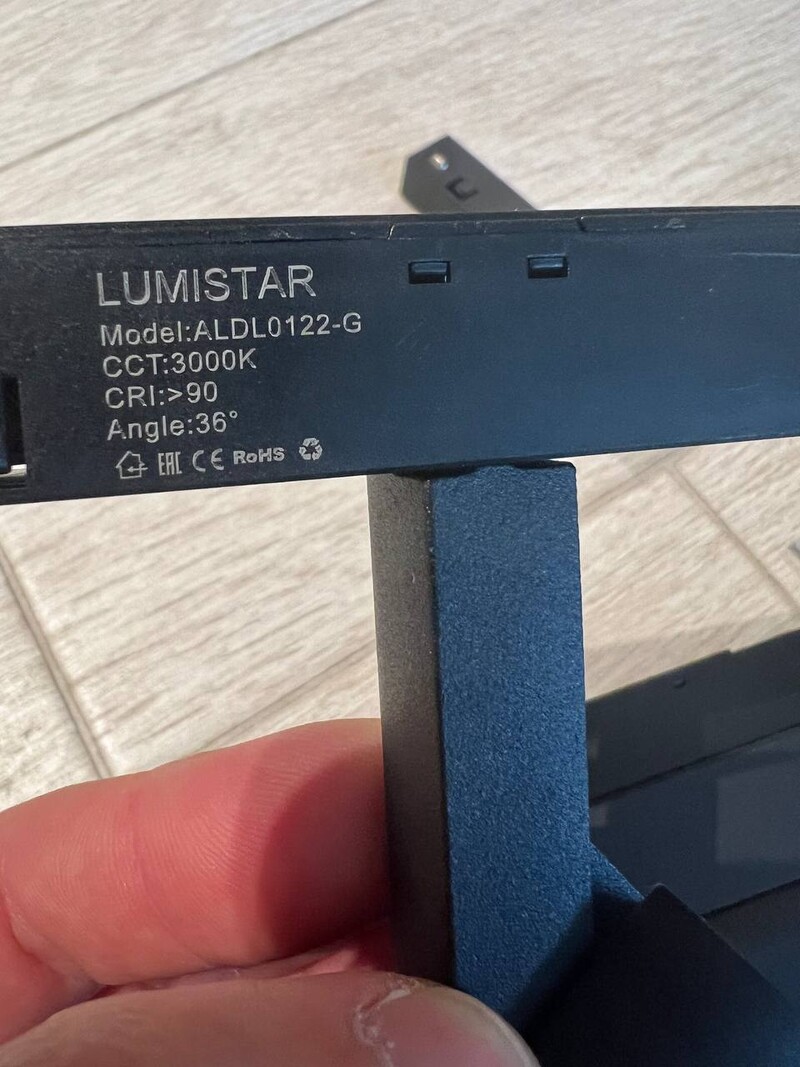

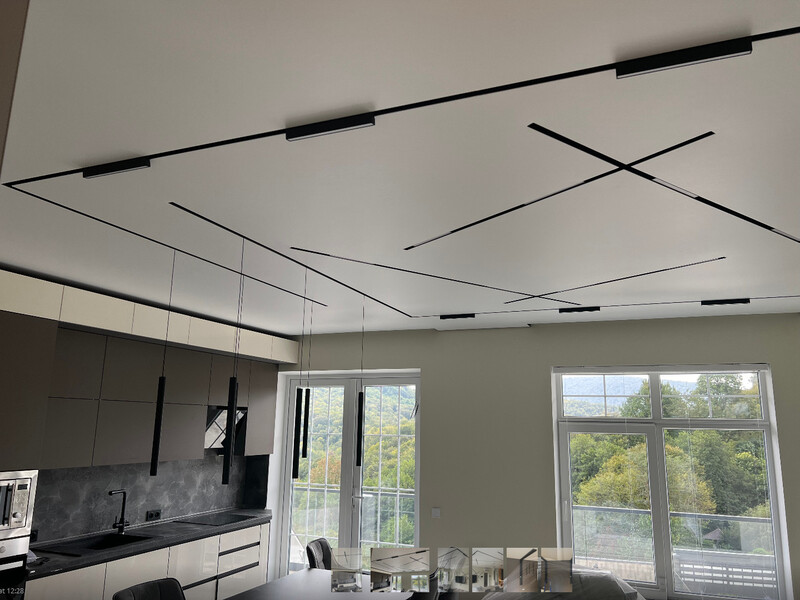

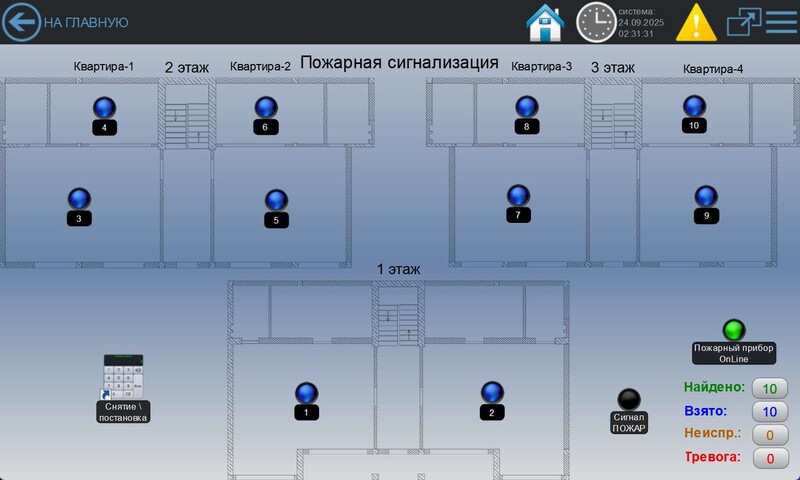

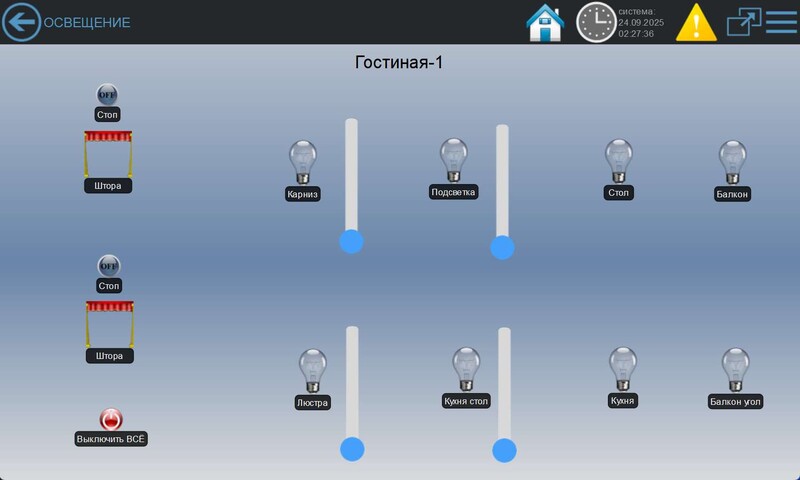

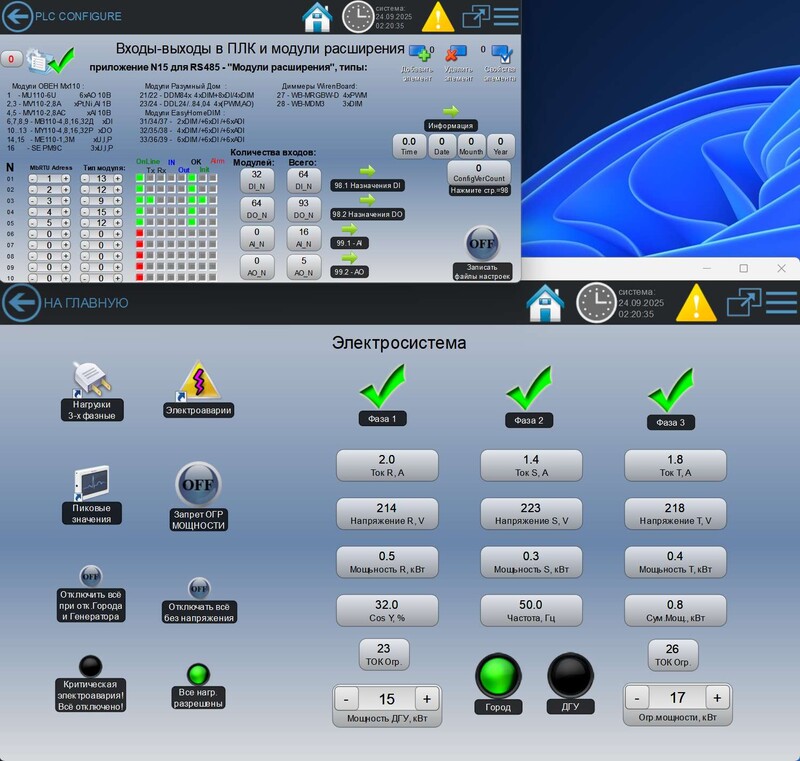

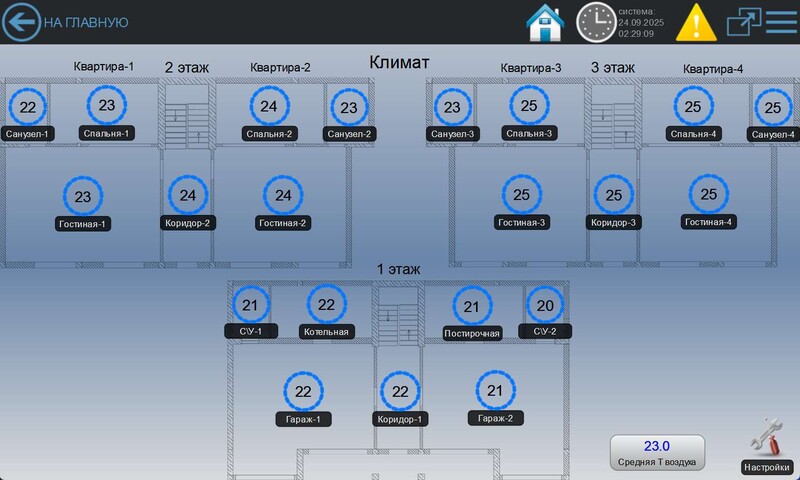

Автоматизация выполнена с применением 5ти контроллеров EasyHomePLC5.2х , объединённых в единый кластер, дополнительно установлены модули расширения бинарных входов и выходов ОВЕН Мх110 и трёхфазный измеритель мощности ОВЕН МЕ-110-3М. Интегрирована система охранно-пожарной сигнализации БОЛИД С2000 и выполнена графическая визуализация состояния датчиков. Интегрированы кондиционеры через дополнительные шлюзы ONOKOM. Для регулирования освещения применены диммеры EasyHomeDIM, их уникальная универсальность позволила использовать светодиодные светильники с напряжением работы светодиодных модулей 36В без промещуточного оборудования, обеспечив плавное регулирования яркости во всём диапазоне и повышенный КПД системы.
| Чертежи проекта по разделам: ЭС (Электроснабжение) СС (Слаботочные системы) АСУ (Автоматическая система управления) |
Проект Сочи WEB.pdf |
27Mb |
25-06-2023 |

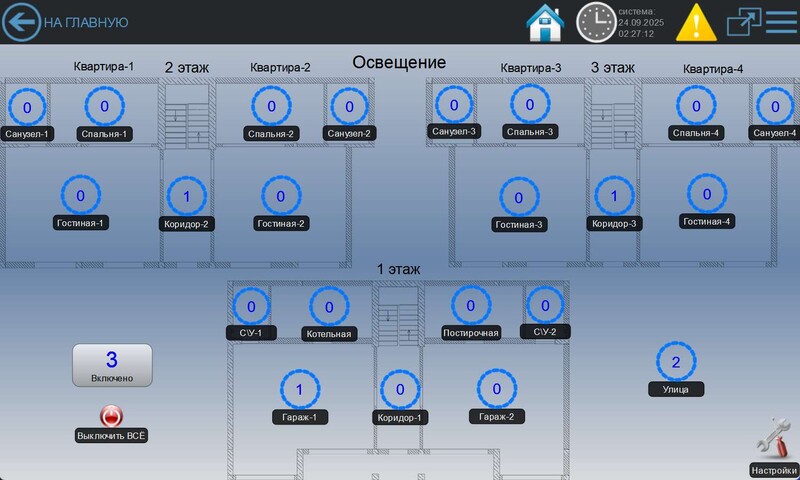

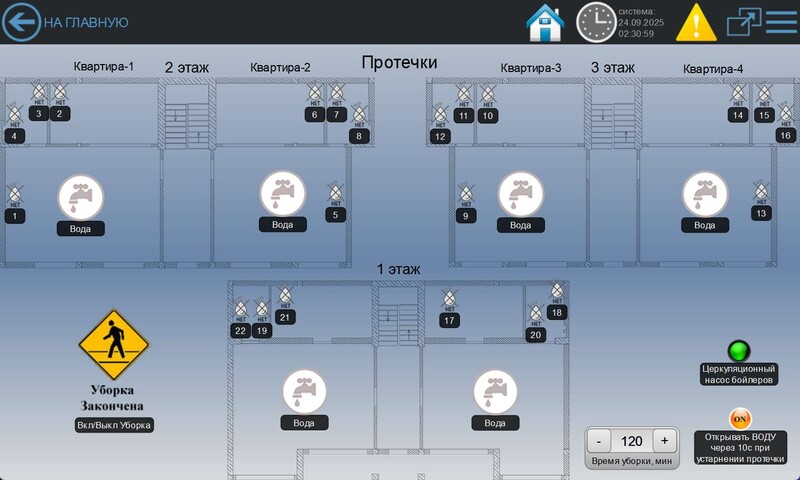

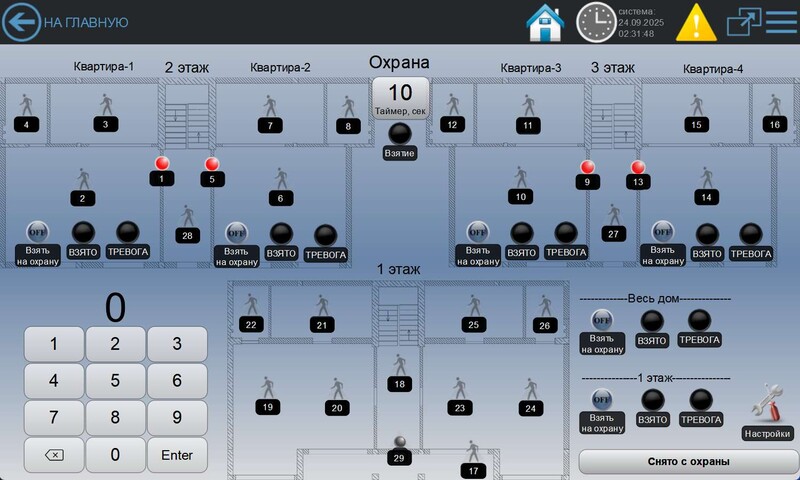

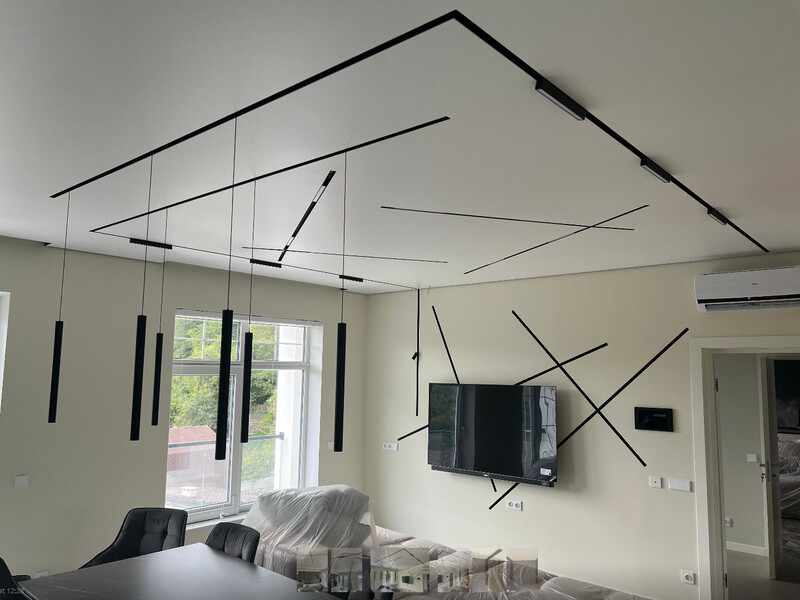

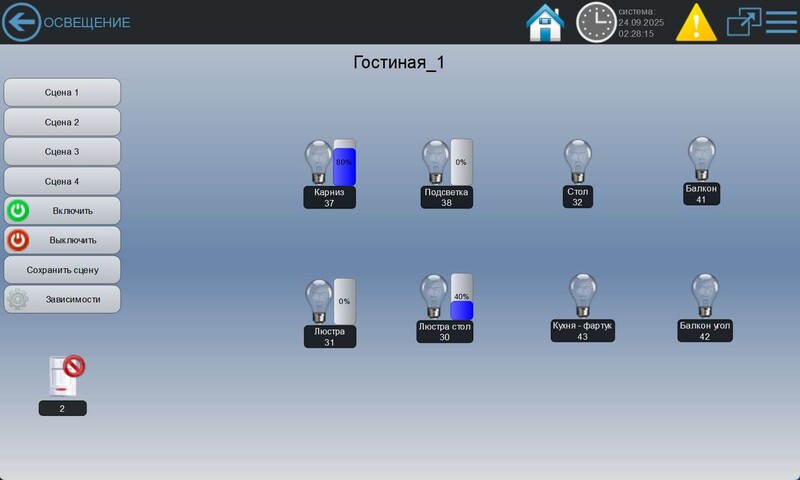

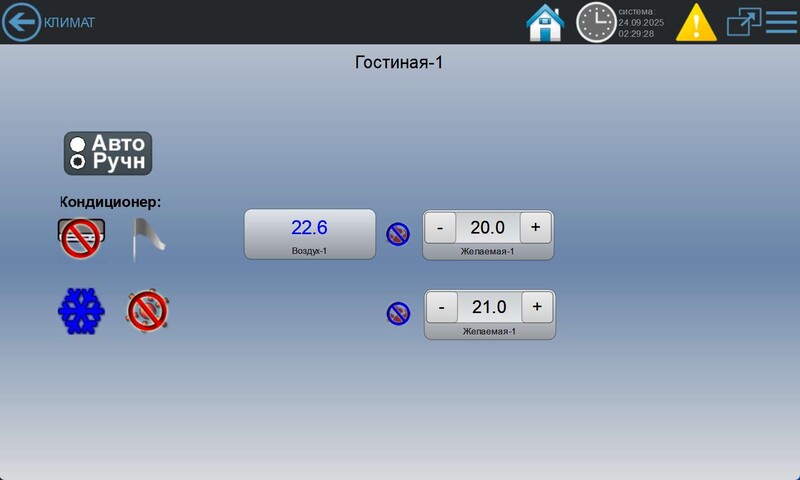

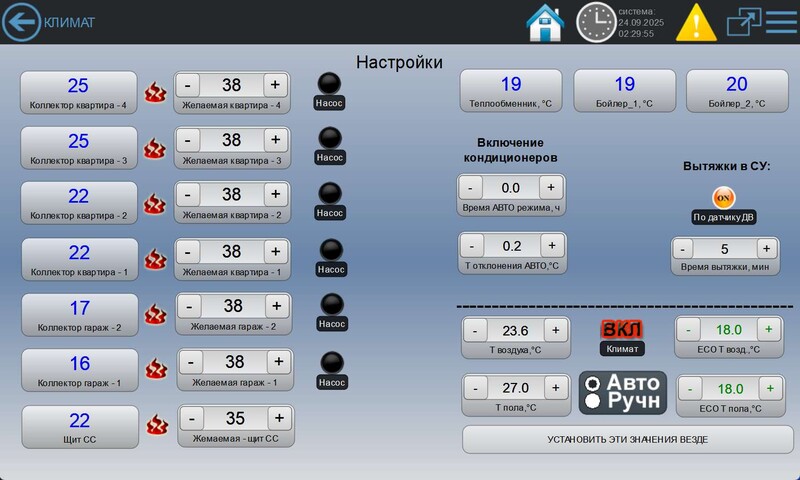

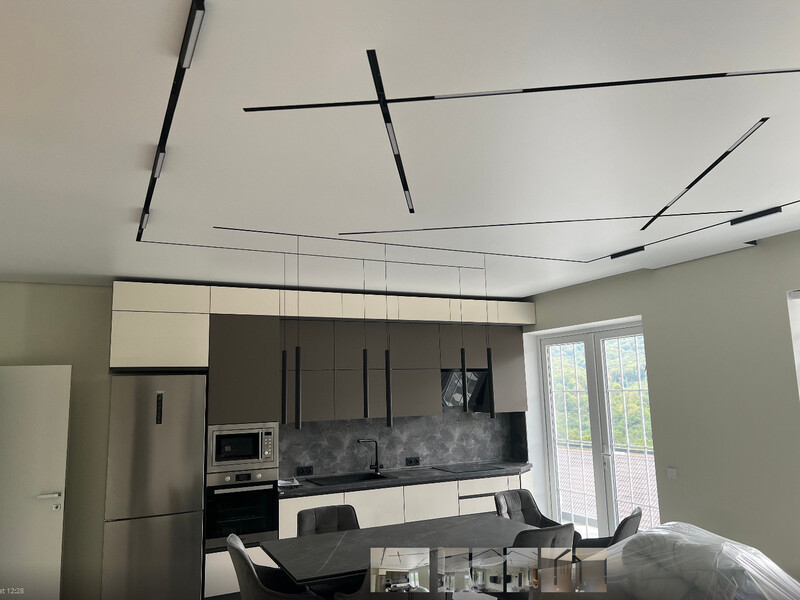

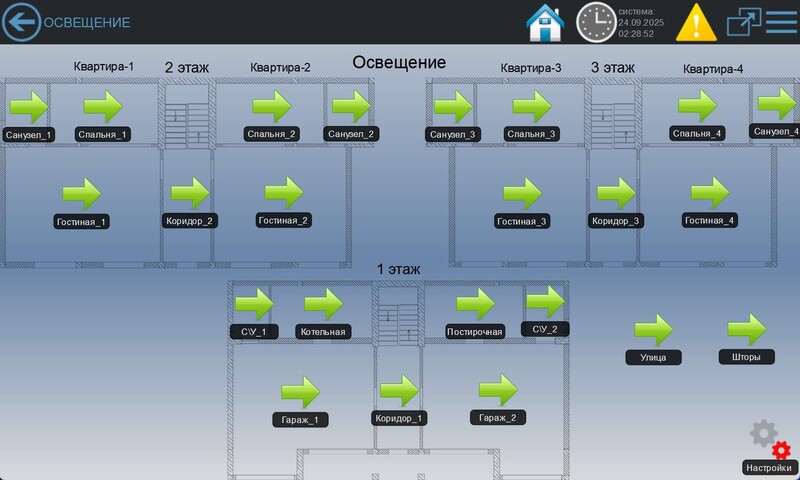

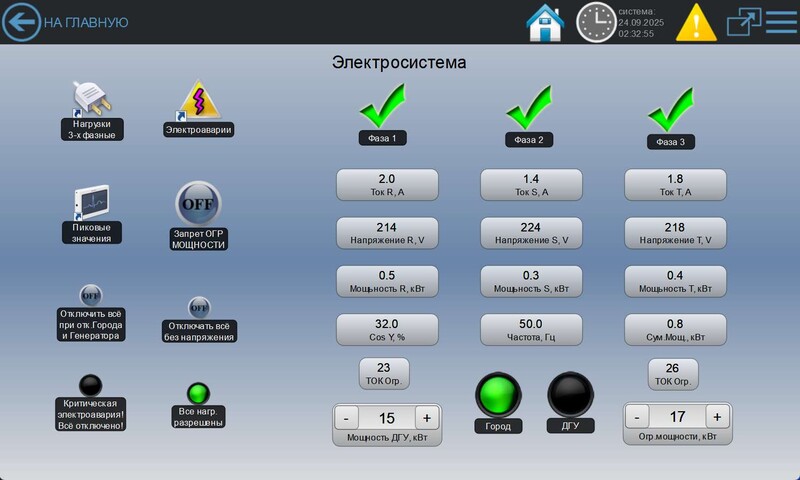

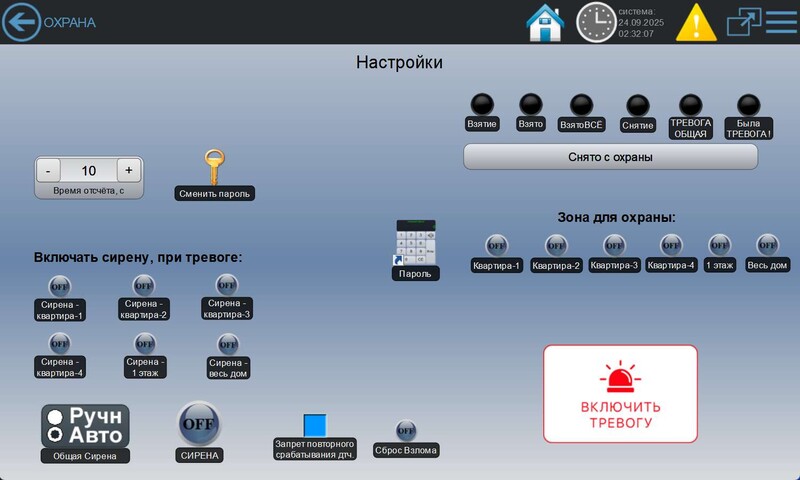

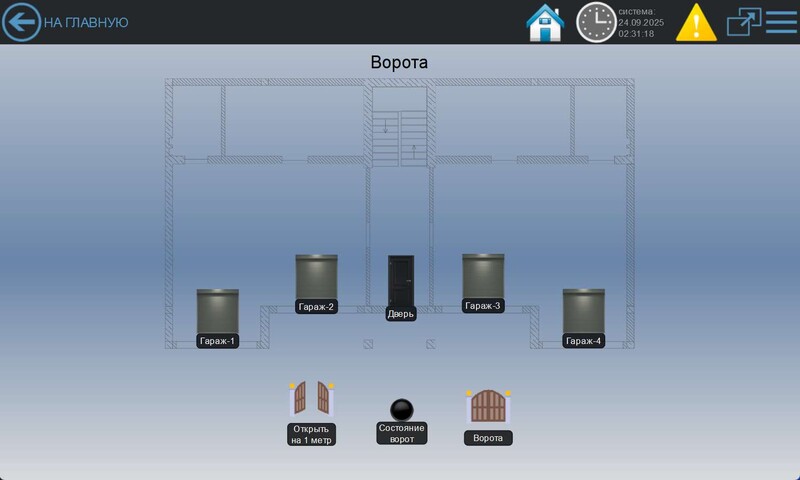

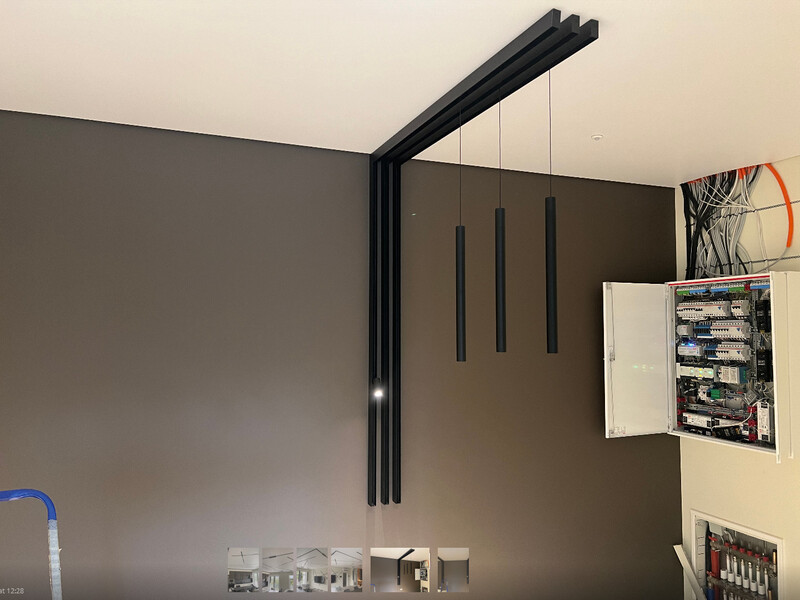

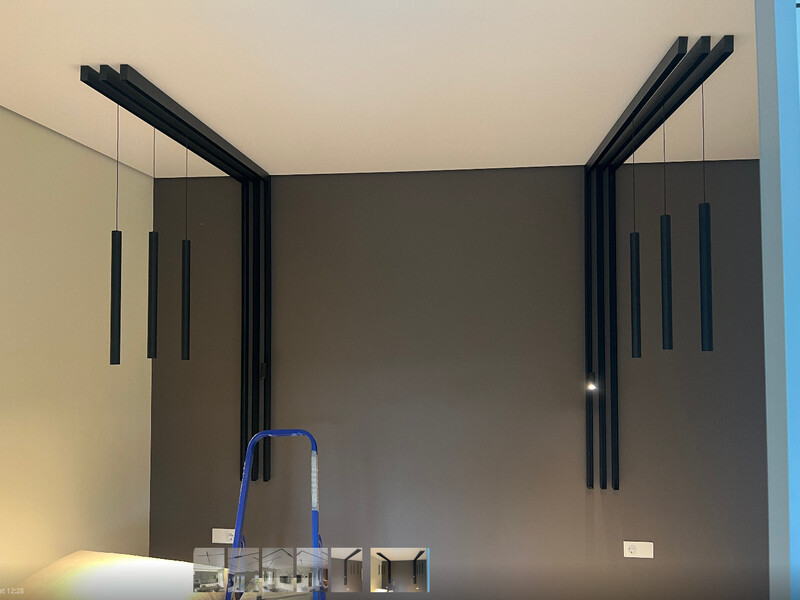

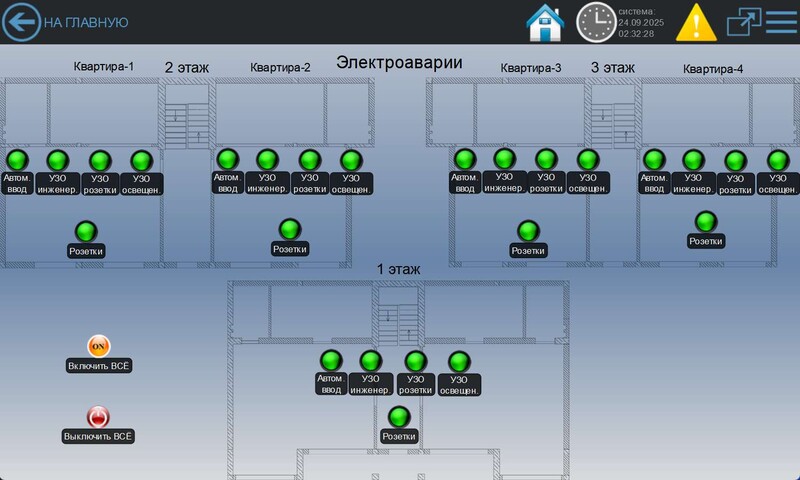

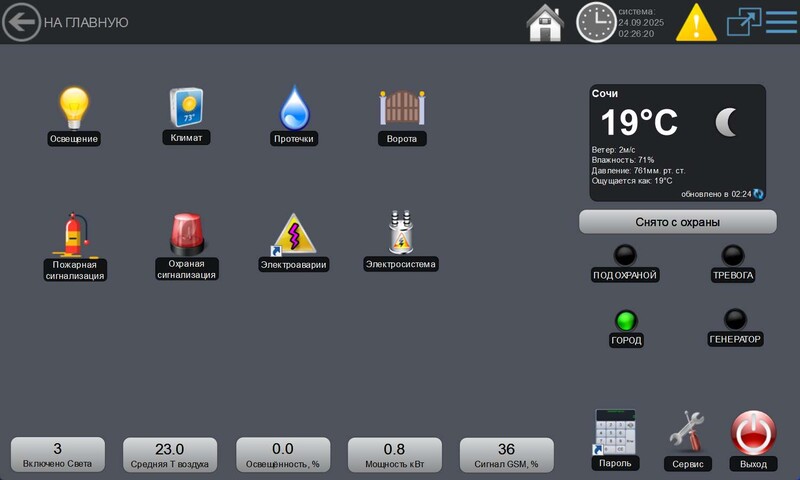

Пользовательский интерфейс и фото в галерее:
Галерея
